وصف
نظرة عامة

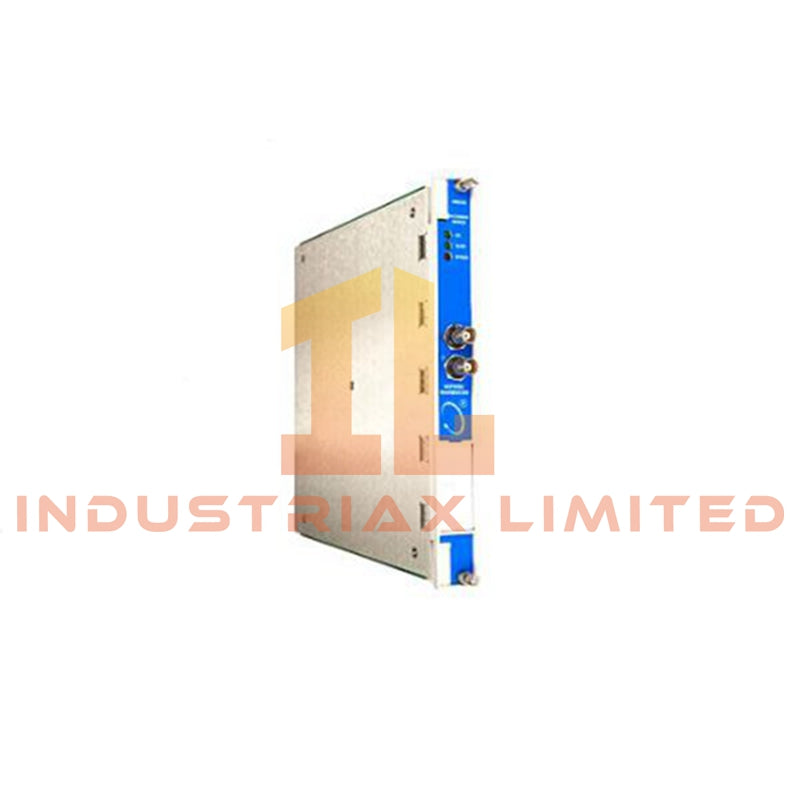

وحدة Bently Nevada 3500/91-01-01-00 هي وحدة اتصال بيانات إيثرنت عالمية (EGD) مصممة لنظام حماية الماكينات 3500. إنها تنشئ واجهة إيثرنت عالية السرعة بين رف 3500 ومنصات التحكم الصناعية الخارجية، مما يتيح نقل البيانات بشكل حتمي للتحكم في التوربينات، وأتمتة العمليات، وتطبيقات مراقبة الماكينات.
تم تصميم الوحدة للاندماج مع بيئات التحكم في GE والأنظمة الأخرى المتوافقة مع EGD، وتتبادل قياسات الرف، وحالات الإنذار، وتشخيصات الوحدة، والمعلمات التشغيلية باستخدام بنية اتصال المنتج/المستهلك عبر شبكات إيثرنت UDP/IP.
تدعم البوابة الاتصال الصناعي في الوقت الفعلي حيث يكون الحصول على البيانات بسرعة ونقل البيانات بزمن انتقال منخفض أمرًا بالغ الأهمية لأنظمة حماية المعدات الدوارة.
الوظائف الرئيسية
- اتصال بيانات EGD في الوقت الفعلي عبر الإيثرنت
- الحصول على البيانات على مستوى الرف من أنظمة المراقبة 3500
- بنية تبادل بيانات المنتج/المستهلك
- التكامل مع وحدات التحكم GE Mark VIe والوحدات المتوافقة
- النقل المستمر لبيانات الماكينات الديناميكية والثابتة
- معالجة الإنذارات عن بُعد ودعم أوامر الرف
- توافق شبكة إيثرنت ذات السرعة المزدوجة
- التوافق مع البيئة الصناعية والمتطلبات الكهرومغناطيسية (EMC)
المواصفات الفنية
| المعلمةالمواصفات |
|
| الموديل |
3500/91-01-01-00 |
| نوع المنتج |
وحدة بوابة اتصال EGD |
| منصة النظام |
سلسلة Bently Nevada 3500 |
| بروتوكول الاتصال |
EGD v2.01 |
| بروتوكول الإيثرنت |
UDP/IP |
| معايير الإيثرنت |
IEEE 802.3, IEEE 802.3u |
| سرعة الإيثرنت |
10 ميجابت في الثانية / 100 ميجابت في الثانية |
| واجهات الشبكة |
10BASE-T, 100BASE-TX, 100BASE-FX اختياري |
| استهلاك الطاقة |
7.4 واط نموذجي |
| مصدر طاقة الرف |
يتم توفيره بواسطة رف 3500 |
| تركيب الوحدة |
وحدة أمامية مع وحدة I/O خلفية |
واجهات الشبكة
| نوع الواجهةالموصل |
|
| إيثرنت نحاسي |
RJ-45 |
| إيثرنت الألياف (اختياري) |
MT-RJ |
تدعم واجهة الألياف الاختيارية اتصال 100BASE-FX للمنشآت التي تتطلب مسافة طويلة أو مقاومة محسنة للضوضاء الكهرومغناطيسية.
قدرات تبادل البيانات
تدعم الوحدة وظائف اتصال المنتج والمستهلك ضمن معماريات التحكم القائمة على EGD.
بيانات المنتج
- الحالة التشغيلية للرف
- معلومات صحة الوحدة
- مراقبة حالة القناة
- متغيرات العملية ذات النقطة العائمة
- نقاط ضبط الإنذار
- قياسات الماكينات الديناميكية
أوامر المستهلك
- إعادة ضبط المجموعة
- مضاعفة تعثر المجموعة
- منع إنذار المجموعة
- منع الإنذار الخاص بالمجموعة
المواصفات المادية
| القيمةالبند |
|
| الأبعاد |
241.3 × 24.4 × 241.8 مم |
| الوزن |
0.79 كجم |
| متطلب الفتحة الأمامية |
فتحة كاملة الارتفاع |
| متطلب الفتحة الخلفية |
فتحة I/O كاملة الارتفاع |
المواصفات البيئية
| المعلمةالمواصفات |
|
| درجة حرارة التشغيل |
-30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين |
-40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية |
95% بدون تكثف |
| التوافق الكهرومغناطيسي (EMC) |
EN 61000-6-2 / EN 61000-6-4 |
مؤشرات الحالة
توفر مصابيح LED المدمجة في اللوحة الأمامية تشخيصات سريعة ومراقبة للاتصال.
| المؤشرالوصف |
|
| موافق |
حالة تشغيل الوحدة |
| TX/RX |
مؤشر نشاط الإيثرنت |
الامتثال والشهادات
| المعيارالامتثال |
|
| السلامة الكهربائية |
EN 61010-1 |
| التوافق الكهرومغناطيسي (EMC) |
سلسلة EN 61000 |
| شهادات البحرية |
ABS, DNV-GL |
| دعم المناطق الخطرة |
أنظمة متوافقة مع CSA, ATEX, IECEx |
التطبيقات النموذجية
يتم تركيب وحدة بوابة Bently Nevada 3500/91-01-01-00 بشكل شائع في أنظمة حماية الماكينات الحرجة بما في ذلك:
- مراقبة التوربينات الغازية
- حماية التوربينات البخارية
- محطات ضغط خطوط الأنابيب
- مرافق معالجة الغاز الطبيعي المسال
- المعدات الدوارة في المصافي
- أنظمة الإنتاج البحرية
- محطات توليد الطاقة
- قطارات الضواغط عالية السرعة
مقارنة: 3500/91 مقابل 3500/90
| الميزة3500/913500/90 |
|
|
| الاتصال الأساسي |
إيثرنت EGD |
Modbus TCP / تسلسلي |
| معمارية الاتصال |
المنتج/المستهلك |
يعتمد على الاستقصاء |
| التكامل النموذجي |
GE Mark VIe |
PLC / DCS / SCADA |
| نوع الشبكة |
إيثرنت في الوقت الفعلي |
اتصال صناعي عام |
| أداء الاستجابة |
حتمي عالي السرعة |
اتصال مراقبة قياسي |
الأسئلة الشائعة
ما هو الغرض الرئيسي من وحدة 3500/91-01-01-00؟
توفر الوحدة اتصال إيثرنت عالي السرعة بين رف مراقبة 3500 وأنظمة التحكم الخارجية باستخدام بروتوكول EGD.
هل تدعم الوحدة اتصالات إيثرنت بالألياف؟
نعم. تدعم بعض التكوينات اتصال الألياف الضوئية 100BASE-FX الاختياري من خلال واجهة MT-RJ.
ما هي وحدات التحكم المتوافقة مع هذه البوابة؟
تتكامل الوحدة على نطاق واسع مع وحدات التحكم في التوربينات GE Mark VIe ومنصات الأتمتة الأخرى المتوافقة مع EGD.
هل يمكن للبوابة استقبال أوامر خارجية؟
نعم. تدعم الوحدة وظائف المستهلك بما في ذلك أوامر إعادة الضبط وأدوات التحكم في منع الإنذار.
