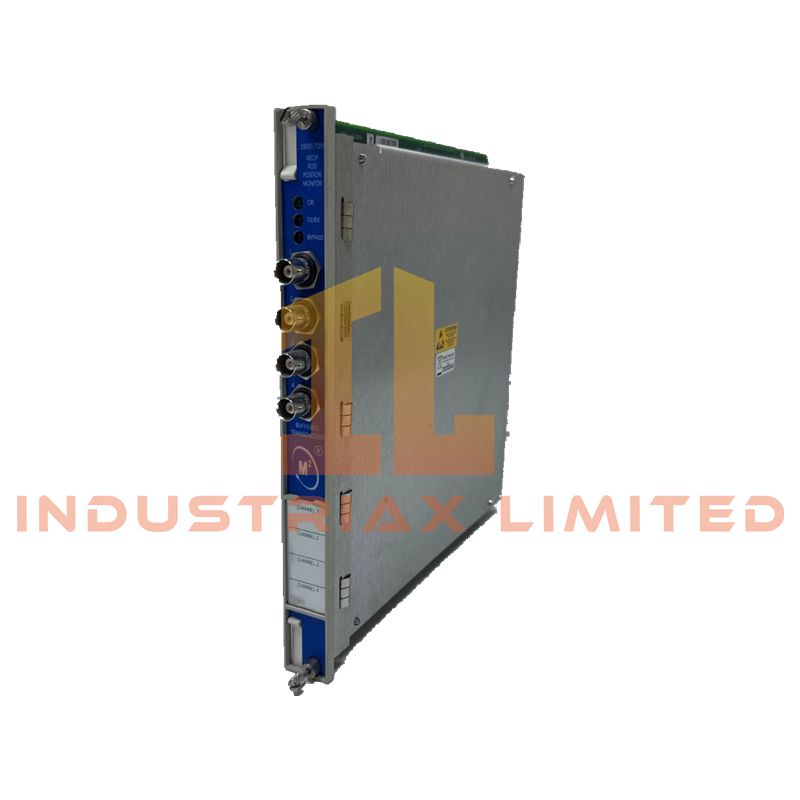

وحدة Bently Nevada 3500/72M (رقم القطعة 140734-08) هي وحدة مراقبة للموضع بأربع قنوات مصممة للاستخدام ضمن نظام حماية الآلات 3500. تتفاعل الوحدة مع أنظمة مجسات التقارب لإجراء قياس مستمر للموضع والإزاحة على المعدات الدوارة والمترددة.
تعالج هذه الشاشة إشارات المجس الخام وتحولها إلى قيم هندسية معايرة تشمل موضع العمود المحوري، وموضع القضيب، والتمدد الحراري، وقياسات الإزاحة الديناميكية. تتيح منطق الإنذار المدمج مقارنة مستمرة بحدود التشغيل المكونة لحماية الآلات وتقييم حالتها.
تُطبق الوحدة بشكل شائع في أنظمة مراقبة التوربينات والضواغط والدفع حيث تتطلب مراقبة دقيقة للإزاحة وحماية من الإغلاق.
الوظائف الأساسية
- مراقبة موضع العمود بشكل مستمر
- قياس موضع القضيب للضواغط الترددية
- تحليل الإزاحة الديناميكية
- مراقبة الدفع المحوري
- الكشف عن النمو الحراري وتمدد الغلاف
- معالجة الإنذارات مع عتبات قابلة للبرمجة
- إخراج إشارة مؤقتة للتشخيصات الخارجية
- دعم مرجع طور Keyphasor®
المواصفات الفنية
| المعاملالمواصفات |
|
| نوع المنتج |
وحدة مراقبة الموضع |
| النموذج |
3500/72M |
| رقم الجزء |
140734-08 |
| توافق النظام |
سلسلة Bently Nevada 3500 |
| قنوات المراقبة |
4 قنوات مستقلة |
| المجسات المدعومة |
مجسات التقارب وأنظمة Proximitor® |
| أحجام المجسات المتوافقة |
5 مم، 8 مم، 11 مم |
| أنواع إشارات الإدخال |
جهد فجوة تيار مستمر وإزاحة ديناميكية |
| نطاق جهد الفجوة النموذجي |
-10 فولت تيار مستمر إلى -22 فولت تيار مستمر |
| نطاق الإزاحة النموذجي |
حتى 2 مم اعتمادًا على نوع المجس |
| مقاومة الإدخال |
مقاومة عالية |
| دقة القياس |
±0.5% من المدى الكامل |
| الدقة |
أفضل من 0.1% من المدى الكامل |
| وقت التحديث |
أقل من 100 مللي ثانية |
| استهلاك الطاقة |
حوالي 7 واط |
| شكل الرف |
وحدة 3500 ذات فتحة واحدة |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
قدرات القياس
يمكن تكوين كل قناة لوظيفة واحدة أو أكثر من وظائف المراقبة التالية:
| وظيفة القياسالوصف |
|
| موضع العمود |
مراقبة الإزاحة المحورية المستمرة |
| موضع القضيب |
تتبع الموضع للآلات الترددية |
| الإزاحة الديناميكية |
تحليل الاهتزاز والحركة بالتيار المتردد |
| التمدد الحراري |
قياس نمو غلاف الآلة أو الدوار |
| مرجع الطور |
مرجع التوقيت القائم على Keyphasor® |
| مراقبة الدفع |
مراقبة تآكل المحمل والحركة المحورية |
مواصفات الإخراج
| نوع الإخراجالمواصفات |
|
| مخرجات المسجل |
مخرجات متناسبة 4–20 مللي أمبير |
| أقصى مقاومة للحمل |
600 أوم |
| دقة المسجل |
0.366 ميكرو أمبير |
| المخرجات المؤقتة |
موصل محوري واحد لكل قناة |
| الإشارة المؤقتة |
إخراج محول الطاقة الخام |
| حماية الإخراج |
محمية ضد الدائرة القصيرة |
وظائف الإنذار والحماية
تدعم وحدة 3500/72M 140734-08 ميزات حماية الآلة القابلة للتكوين بما في ذلك:
- مستويات إنذار التنبيه والخطر لكل قناة
- تشغيل الإنذار بالتعشيق أو بدون تعشيق
- تفاعل المرحلات عبر وحدة المرحلات 3500/32M
- مؤشرات LED التشخيصية باللوحة الأمامية:
- موافق (OK)
- إرسال/استقبال (TX/RX)
- تجاوز (Bypass)
المواصفات البيئية
| البندالقيمة |
|
| درجة حرارة التشغيل |
-30 درجة مئوية إلى +65 درجة مئوية |
| الوزن |
0.85 كجم |
| طريقة التثبيت |
مثبتة على الرف |
| التطبيق البيئي |
أنظمة حماية الآلات الصناعية |
التطبيقات النموذجية
تُستخدم وحدة Bently Nevada 3500/72M على نطاق واسع في:
- التوربينات البخارية
- التوربينات الغازية
- الضواغط الطاردة المركزية
- الضواغط الترددية
- أنظمة مراقبة محامل الدفع
- تطبيقات الإزاحة المحورية للعمود
- مراقبة التمدد الحراري للغلاف
الأسئلة الشائعة
ما هي محولات الطاقة المتوافقة مع 3500/72M؟
تدعم الوحدة أنظمة مجسات التقارب من Bently Nevada بما في ذلك المجسات وكابلات التمديد ومستشعرات Proximitor® بتكوينات 5 مم و8 مم و11 مم.
هل يمكن للوحدة مراقبة كل من القياسات الثابتة والديناميكية؟
نعم. تعالج الشاشة جهد فجوة التيار المستمر لقياس الموضع الثابت ومكونات التيار المتردد لتحليل الإزاحة الديناميكية.
هل يتم دعم حماية الإغلاق؟
نعم. عند دمجها مع وحدة المرحلات 3500/32M، يمكن للنظام بدء منطق إغلاق الآلة بناءً على شروط الإنذار المكونة.
