وصف
وصف المنتج

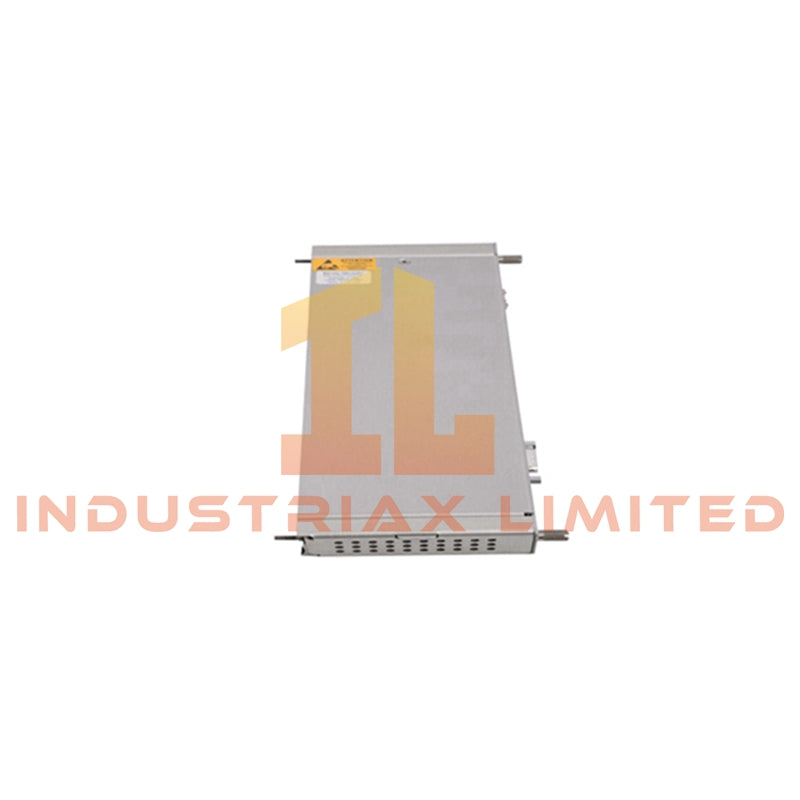

تُعد الوحدة 3500/22 (146031-01) واجهة اتصال إيثرنت مُثبتة في الخلف ومُصممة لنظام واجهة البيانات العابرة Bently Nevada 3500/22M. تقع هذه الواجهة خلف الفتحة 1 من الحامل، وتعمل كبوابة شبكة أساسية بين حامل المراقبة ومنصات مراقبة الحالة الخارجية مثل System 1.
تحل هذه الوحدة محل مكونات الاتصال السابقة المستخدمة في معماريات 3500 القديمة، حيث توحّد وظائف الاتصال بالشبكة وتبادل البيانات في وحدة واجهة إيثرنت مخصصة.
إنها مكون اتصال بحت ولا تشارك في منطق حماية الآلات أو وظائف التصويت. لا يؤدي فشل هذه الوحدة إلى تعطيل عملية الحماية لحامل 3500.
الوظائف الأساسية
-
توفر اتصال إيثرنت لأنظمة حامل 3500
-
تتيح الاتصال بمنصة برامج System 1
-
تنقل بيانات الاهتزاز في الحالة المستقرة والعابرة
-
تدعم تحميل وتنزيل تكوين الحامل
-
تتفاعل مع وحدات المراقبة من سلسلة M
-
تعمل كجسر اتصال لبيانات التشخيص
-
تحافظ على العزل عن مسار منطق الحماية
مواصفات الاتصال
| المعلمة |
المواصفات |
| نوع الإيثرنت |
10Base-T / 100Base-TX |
| نوع الموصل |
واجهة نحاسية RJ-45 |
| التفاوض التلقائي |
مدعوم |
| MDIX التلقائي |
مدعوم |
| المعايير |
IEEE 802.3 / 802.3u |
| معدل البيانات |
10 / 100 ميجابت في الثانية |
الخصائص الكهربائية
| المعلمة |
المواصفات |
| مصدر الطاقة |
يتم توفيره عبر اللوحة الخلفية لحامل 3500 |
| الوحدة المرتبطة |
3500/22M TDI |
| استهلاك الطاقة |
~10.5 واط (يعتمد على النظام) |
| الوظيفة |
واجهة اتصال إيثرنت وحامل |
| مخرج التتابع |
تتابع OK عبر نظام TDI |
مواصفات تتابع OK
| المعلمة |
المواصفات |
| تصنيف الاتصال |
5 أمبير عند 24 فولت تيار مستمر / 120 فولت تيار متردد |
| الحد الأدنى للحمل |
1 مللي أمبير عند 1 فولت تيار مستمر |
| نوع الاتصال |
نقاط تلامس مطلية بالذهب |
| الحماية |
مدمج إخماد القوس الكهربائي |
| وضع التشغيل |
منطق النظام الذي يعمل عادة بالكهرباء |
مؤشرات اللوحة الأمامية (عبر نظام TDI)
| المؤشر |
الوظيفة |
| مصباح OK LED |
حالة تشغيل النظام |
| مصباح TX/RX LED |
نشاط الاتصال بالشبكة |
| مصباح TM LED |
حالة Trip Multiply |
| مصباح CONFIG OK LED |
تأكيد التكوين الصحيح |
| التحكم |
الوظيفة |
| زر إعادة ضبط الحامل |
يمسح الإنذارات المثبتة |
| مفتاح العنوان |
تكوين عنوان الحامل (1-127) |
| مفتاح القفل |
اختيار وضع التشغيل / البرمجة |
المواصفات الميكانيكية
| المعلمة |
المواصفات |
| النموذج |
3500/22 (146031-01) |
| موقع التركيب |
خلف حامل 3500، الموضع الخلفي للفتحة 1 |
| نوع الوحدة |
وحدة واجهة إدخال/إخراج إيثرنت |
| الأبعاد |
3 × 12 × 25 سم |
| الوزن |
0.45 كجم |
التصنيفات البيئية
-
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
-
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
-
الرطوبة: تصل إلى 95% بدون تكثف
-
مصمم لبيئات الخدمة الصناعية المستمرة
دور النظام
ضمن بنية 3500، تعمل الوحدة 3500/22 (146031-01) كعمود فقري للاتصال لنظام TDI. إنها:
-
تمكن نقل بيانات مراقبة الحالة في الوقت الفعلي
-
تدعم التقاط أشكال موجات الاهتزاز والأحداث العابرة
-
توفر وصول إيثرنت لأدوات الهندسة والتشخيص
-
تضمن الفصل عن منطق السلامة والحماية
الأسئلة الشائعة
هل هذه الوحدة جزء من منطق نظام الحماية؟
لا. إنها واجهة اتصال بحتة ولا تؤثر على قرارات الحماية أو الفصل.
مع أي برنامج تتكامل؟
إنها مصممة للتوافق الكامل مع برنامج مراقبة الحالة Bently Nevada System 1.
هل يمكن للنظام العمل بدون هذه الوحدة؟
نعم، ولكن لن يكون الاتصال عن بعد ونقل أشكال الموجات وتكامل System 1 متاحين.
ما هي وظيفتها الأساسية في الحامل؟
توفر اتصالًا قائمًا على الإيثرنت بين حامل 3500 وأنظمة المراقبة الخارجية.
