وصف المنتج

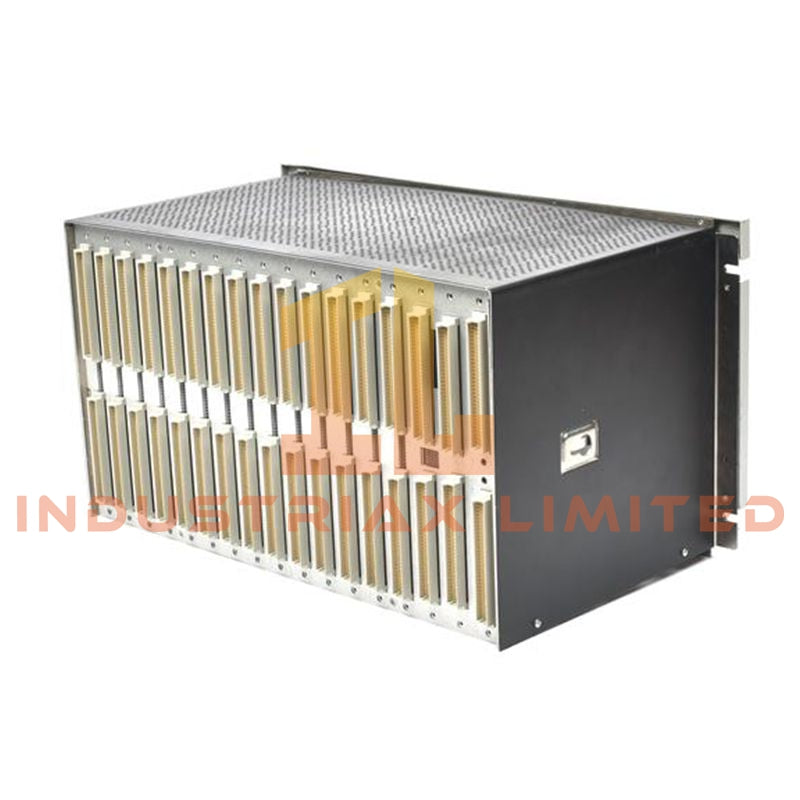

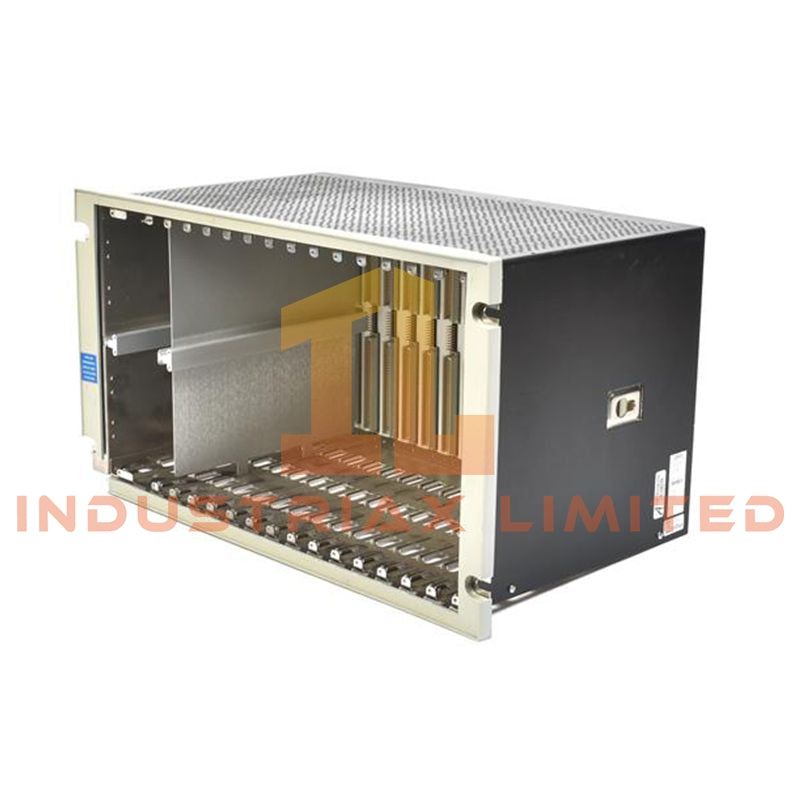

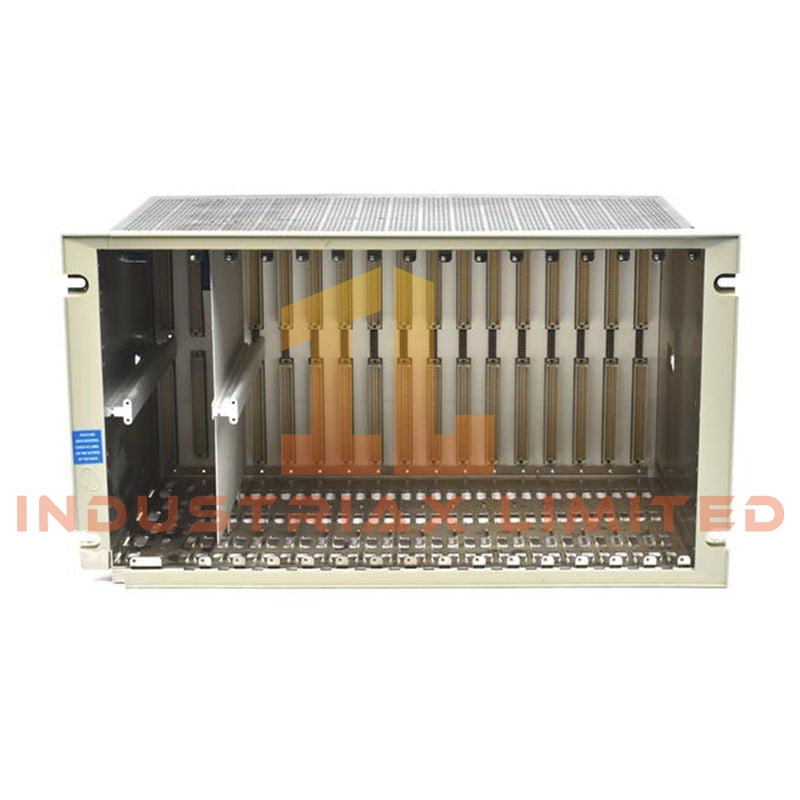

إن Bently Nevada 3500/05-01-03-00-00-01 هو هيكل رف بعرض كامل مقاس 19 بوصة مصمم كعمود فقري هيكلي لنظام حماية الماكينات 3500. يوفر هذا الهيكل السكن المادي وتوزيع اللوحة الخلفية الكهربائية والاتصال البيني المطلوب لجميع وحدات المراقبة والحماية والواجهة في منصة 3500.
يعمل هذا الرف كمنصة تركيب مركزية لمصادر الطاقة ووحدات المراقبة ووحدات الترحيل وبوابات الاتصال ومكونات واجهة النظام. وهو مصمم للتشغيل المستمر في البيئات الصناعية التي تتطلب موثوقية عالية وتوسيعًا معياريًا وإمكانية صيانة قابلة للتبديل السريع.
يحدد رمز التكوين "01-03-00-00-01" متغير هيكل قياسي مقاس 19 بوصة بتصميم ميكانيكي ولوحة خلفية محددة من المصنع.
وظائف النظام الأساسية
- منصة تركيب هيكلية لوحدات نظام 3500
- لوحة خلفية متكاملة لتوزيع الطاقة والبيانات
- بنية ناقل اتصال مركزية
- دعم وحدات المراقبة والترحيل والاتصال
- إدخال وإزالة الوحدة النمطية القابلة للتبديل السريع
- التوافق مع تكوينات مصدر الطاقة الزائدة
- التكامل في أنظمة الخزائن الصناعية للتحكم
- مصمم لأنظمة حماية الماكينات للعمل المستمر
المواصفات الفنية
| المعاملالمواصفات |
|
| الموديل |
3500/05-01-03-00-00-01 |
| نوع المنتج |
هيكل رف نظام 19 بوصة |
| منصة النظام |
سلسلة Bently Nevada 3500 |
| معيار الرف |
هيكل صناعي EIA مقاس 19 بوصة |
| سعة الفتحات |
14 فتحة وحدة |
| نوع اللوحة الخلفية |
اتصال نظام متكامل + ناقل طاقة |
| خيارات التركيب |
تركيب لوحة / تركيب رف / تركيب حاجز |
| دعم مصدر الطاقة |
وحدات 3500/15 تيار متردد أو مستمر |
| دعم الطاقة الاحتياطية |
مدعوم |
| التبديل السريع للوحدة |
مدعوم |
بنية الفتحات
- فتحة (فتحات) مخصصة لمصدر الطاقة
- فتحة وحدة واجهة الرف (RIM)
- 14 موضع وحدة إجمالي للتوسع في النظام
- دعم تكوين الوحدة المختلطة (المراقبة، الترحيل، الاتصال)
المواصفات الميكانيكية
| بندالمواصفات |
|
| العرض |
483 ملم (معيار 19 بوصة) |
| الارتفاع |
حوالي 266 ملم |
| العمق |
267-349 ملم (يختلف حسب نمط التركيب) |
| الوزن |
4.5 كجم |
| مادة البناء |
سبائك الألومنيوم من الدرجة الصناعية |
| اتجاه التثبيت |
تركيب خزانة الرف الأفقي |
خصائص النظام الكهربائي
- تقوم اللوحة الخلفية بتوزيع الطاقة المنظمة على جميع الوحدات المثبتة
- متوافق مع وحدات إمداد الطاقة بالتيار المتردد والمستمر
- يدعم تكوين الطاقة المزدوج المتكرر
- ناقل اتصال مدمج على مستوى النظام عبر اللوحة الخلفية
- تصميم تشغيل مستمر لأنظمة المراقبة الحرجة للمهام
التصنيفات البيئية
| المعلمةالقيمة |
|
| درجة حرارة التشغيل |
من -20 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين |
من -52 درجة مئوية إلى +105 درجة مئوية |
| الرطوبة |
10-90% رطوبة نسبية، غير متكثفة |
| مقاومة الاهتزاز |
5-150 هرتز، 2G |
| مقاومة الصدمات |
15G، 11 مللي ثانية |
| تصنيف الحماية |
معيار حاوية IP20 |
ملاحظات التثبيت والتكامل
تم تصميم رف 3500/05-01-03-00-00-01 للتركيب في خزائن التحكم الصناعية ويمكن تهيئته لـ:
- الأسلاك ذات الوصول الأمامي (تركيبات الحاجز)
- تكوينات الصيانة ذات الوصول الخلفي
- أنظمة حاويات الرف القياسية
يوفر توافقًا كاملاً مع النظام البيئي الكامل لوحدات Bently Nevada 3500.
مجالات التطبيق
- أنظمة حماية التوربينات
- أنظمة مراقبة ضواغط النفط والغاز
- خزائن التحكم في توليد الطاقة
- تركيبات محطات ضخ خطوط الأنابيب
- مراقبة المعدات الدوارة الصناعية
- أنظمة حماية الآلات البحرية والبحرية
- البنى التحتية للمراقبة المتكاملة مع SCADA
الأسئلة الشائعة
ما هو الغرض الرئيسي من نظام الرف 3500/05؟
يعمل كشاسيه مركزي يدعم ويوصل كهربائيًا جميع الوحدات داخل منصة Bently Nevada 3500 لحماية الماكينات.
كم عدد الوحدات التي يمكنه استيعابها؟
يوفر الرف 14 فتحة وحدة قياسية، باستثناء المواضع المخصصة لمصادر الطاقة ووحدة واجهة الرف.
هل يدعم التكرار؟
نعم، يدعم النظام تكوينات مصدر الطاقة الزائدة لزيادة الموثوقية.
