وصف المنتج

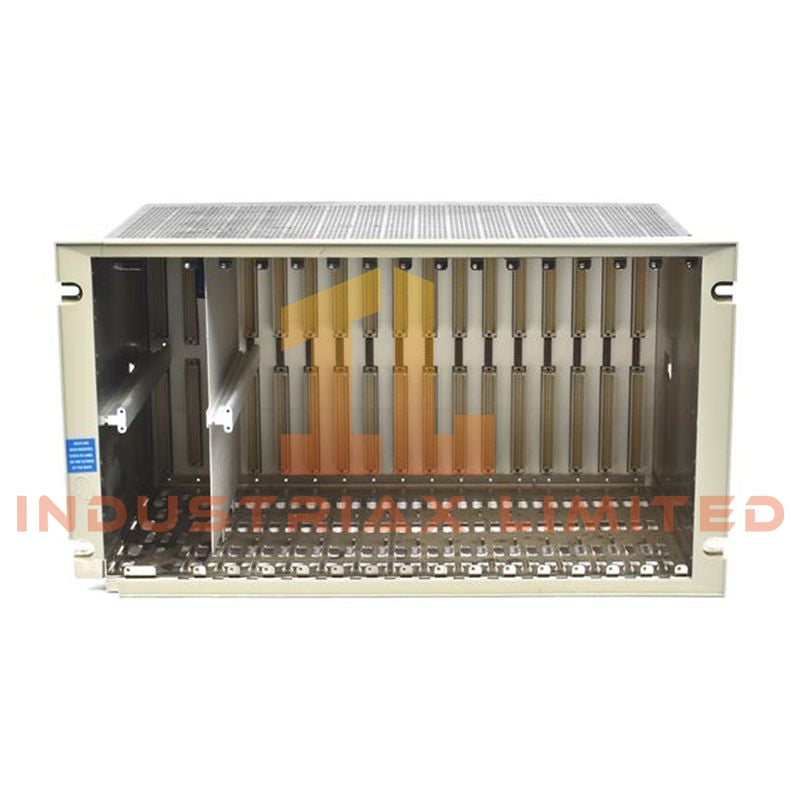

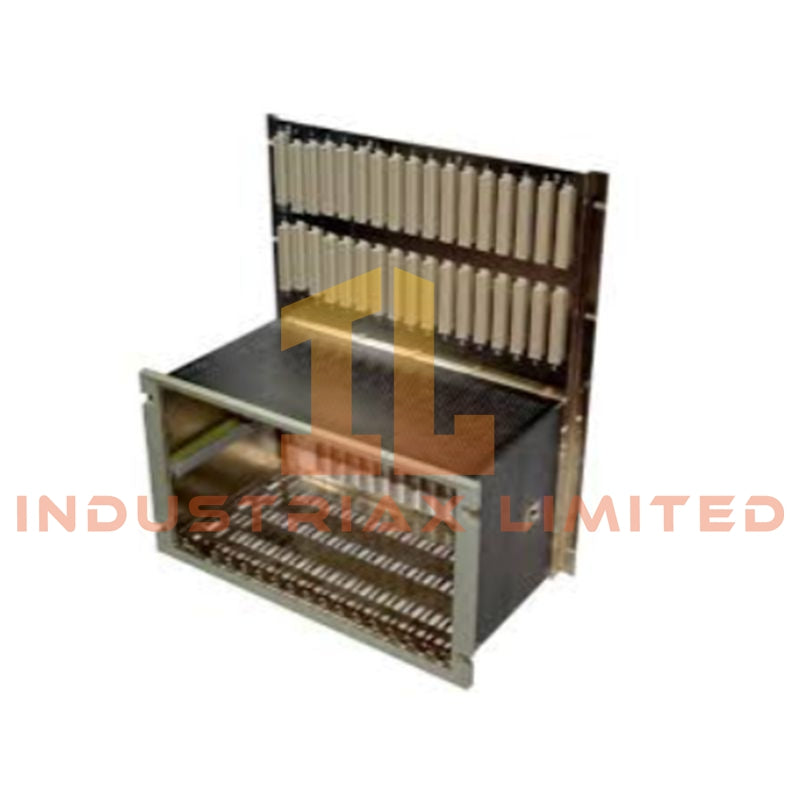

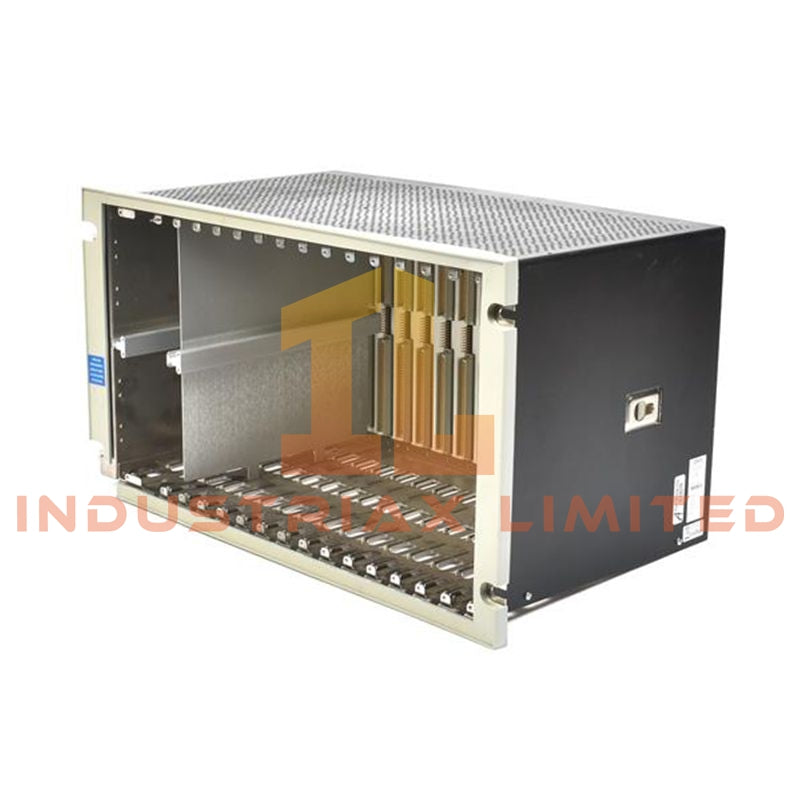

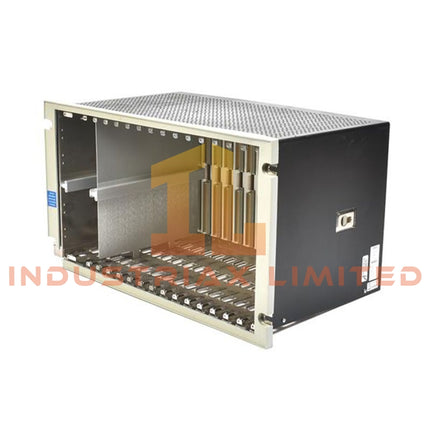

إن Bently Nevada 3500/05-01-03-00-00-00 هو هيكل رف صناعي بعرض كامل 19 بوصة تم تطويره لنظام حماية الآلات 3500. يعمل كعمود فقري ميكانيكي وكهربائي لجميع وحدات النظام، مما يوفر هيكلًا منظمًا وتوزيعًا متكاملًا للطاقة وتوجيهًا داخليًا للاتصالات عبر النظام الأساسي.
تم تصميم هذا الهيكل لاستيعاب وحدات المراقبة وبطاقات التتابع وواجهات الاتصال ووحدات Keyphasor ووحدات إمداد الطاقة ضمن بنية رف موحدة. وهو يدعم التشغيل المستمر في البيئات الصناعية حيث تكون استقرار النظام وقابلية التوسع المعيارية مطلوبة.
يحدد رمز التكوين "01-03-00-00-00" تصميم رف قياسي بالحجم الكامل مع تخطيط ميكانيكي ولوحة خلفية افتراضيين من المصنع.
وظائف النظام الأساسية
- غلاف ميكانيكي لبنية وحدة 3500 الكاملة
- لوحة خلفية مدمجة لتوزيع الطاقة والإشارة
- توجيه مركزي للاتصالات بين الوحدات
- دعم بطاقات المراقبة والتتابع والاتصال
- إمكانية إدخال الوحدة القابلة للتبديل السريع
- متوافق مع تكوينات إمداد الطاقة الزائدة عن الحاجة
- تركيب مرن في أنظمة الخزائن الصناعية
- مصمم لتشغيل حماية الآلات المستمر
المواصفات الفنية
| المعلمةالمواصفات |
|
| الموديل |
3500/05-01-03-00-00-00 |
| نوع المنتج |
هيكل رف نظام 19 بوصة |
| سلسلة النظام |
Bently Nevada 3500 |
| معيار الرف |
صيغة EIA صناعية 19 بوصة |
| السعة الكلية للوحدة |
14 فتحة |
| وظيفة اللوحة الخلفية |
توزيع الطاقة + ناقل اتصالات النظام |
| دعم إمداد الطاقة |
وحدات 3500/15 AC أو DC |
| دعم التكرار |
متاح |
| إمكانية التبديل السريع |
مدعوم |
| الوحدات المدعومة |
المراقبة، التتابع، الاتصال، Keyphasor |
بنية الفتحة
- فتحة مخصصة لوحدة إمداد الطاقة
- فتحة مخصصة لوحدة واجهة الرف (RIM)
- 14 موضع وحدة قابل للتكوين لتوسيع النظام
- توافق الوحدات المختلطة عبر جميع مكونات سلسلة 3500
المواصفات الميكانيكية
| البندالمواصفات |
|
| العرض |
483 مم (معيار EIA 19 بوصة) |
| الارتفاع |
حوالي 266 مم |
| العمق |
267-349 مم (يختلف حسب تكوين التركيب) |
| الوزن |
4.5 كجم |
| المادة |
سبائك الألومنيوم الصناعية |
| أنواع التركيب |
تركيب على لوحة / تركيب على رف / تركيب على حاجز |
البنية الكهربائية
- لوحة خلفية داخلية توزع الطاقة المنظمة على جميع الوحدات المثبتة
- تدعم مدخلات الطاقة AC و DC عبر وحدات إمداد الطاقة 3500/15
- توافق إمداد الطاقة المزدوج المتكرر
- ناقل اتصالات نظام متكامل لتبادل البيانات بين الوحدات
- مصمم لاستقرار التشغيل المستمر في أنظمة الحماية
التصنيفات البيئية
| قيمة المعلمة |
|
| درجة حرارة التشغيل |
من -20 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين |
من -52 درجة مئوية إلى +105 درجة مئوية |
| الرطوبة |
10-90% رطوبة نسبية بدون تكاثف |
| مقاومة الاهتزاز |
5-150 هرتز، 2 جي |
| مقاومة الصدمات |
15 جي، 11 مللي ثانية |
| فئة الحماية |
IP20 |
الامتثال والشهادات
- التوافق الكهرومغناطيسي (EMC): EN 61000-6-2 / EN 61000-6-4
- السلامة: EN 61010-1
- توجيه تقييد استخدام المواد الخطرة (RoHS): 2011/65/EU
- موافقات المناطق الخطرة: ATEX / IECEx / CSA / NRTL (تكوينات مصنفة للمنطقة 2)
- شهادات بحرية: تصميمات متوافقة مع ABS / DNV-GL
الميزات الرئيسية
- بنية هيكل بحجم كامل 14 فتحة لتوسيع النظام
- متوافق مع محفظة وحدات 3500 الكاملة
- تصميم قابل للتبديل السريع للصيانة دون إيقاف التشغيل
- هيكل صناعي متين
- مناسب للظروف البيئية القاسية
- يدعم الوصول المرن للأسلاك (أمامي أو خلفي حسب نمط التركيب)
- مصمم للبنية التحتية لحماية الآلات الحيوية
مجالات التطبيق
- أنظمة حماية التوربينات الغازية والبخارية
- منصات مراقبة محطات الضغط
- منشآت إنتاج النفط والغاز
- أنظمة التحكم في توليد الطاقة
- البنية التحتية لضخ خطوط الأنابيب
- أنظمة حماية الآلات البحرية والبحرية
- شبكات مراقبة المعدات الصناعية الدوارة
الأسئلة الشائعة
كم عدد الوحدات التي يمكن تركيبها في هذا الرف؟
يوفر الهيكل 14 فتحة وحدة قياسية، بالإضافة إلى مواضع مخصصة لوحدات الطاقة والواجهة.
هل يدعم تكوين الطاقة الزائد عن الحاجة؟
نعم. تم تصميم الرف لدعم ترتيبات إمداد الطاقة المفردة أو المزدوجة الزائدة عن الحاجة.
هل يمكن استبدال الوحدات أثناء تشغيل النظام؟
نعم. يدعم النظام استبدال الوحدة القابلة للتبديل السريع للصيانة دون إيقاف تشغيل كامل.
