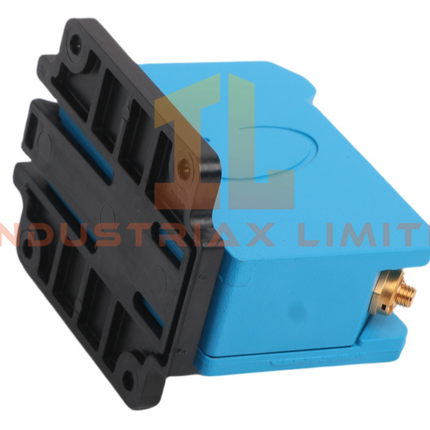

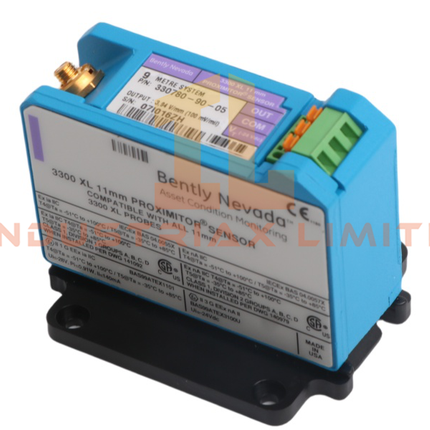

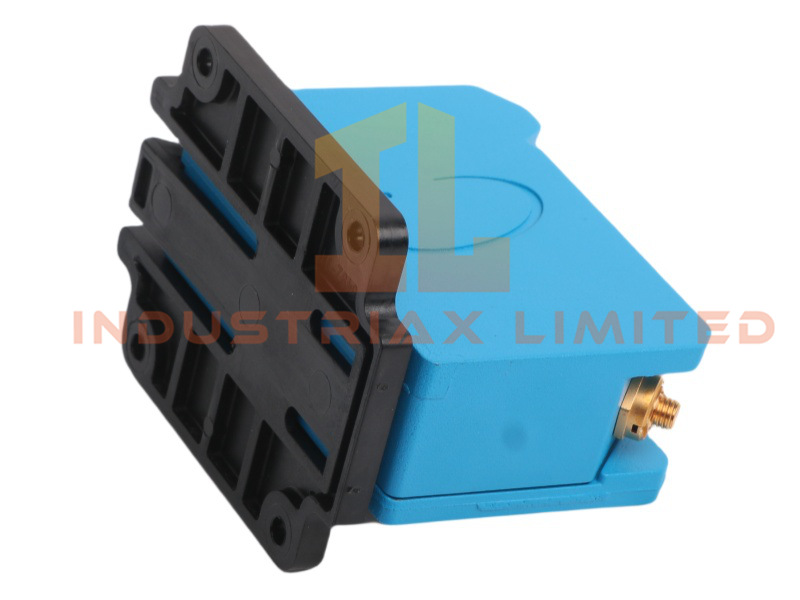

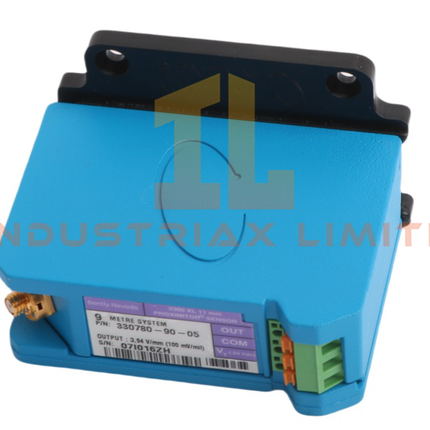

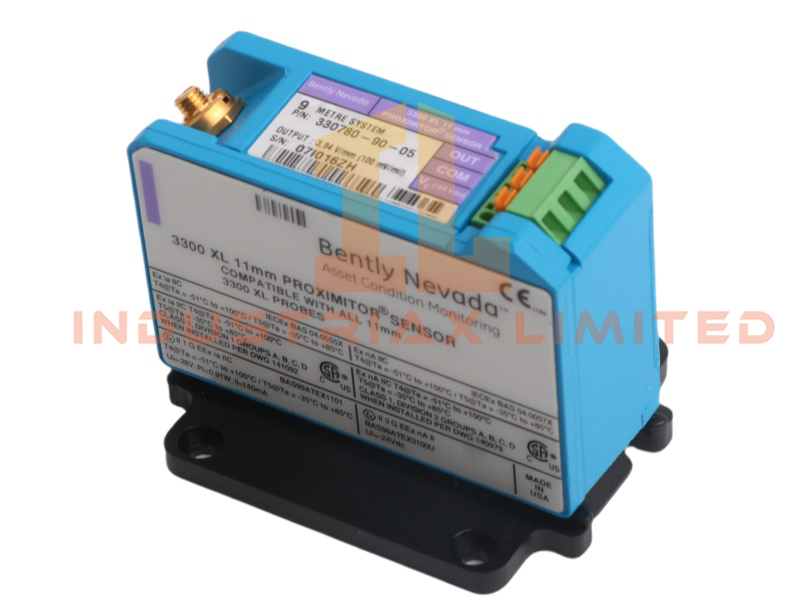

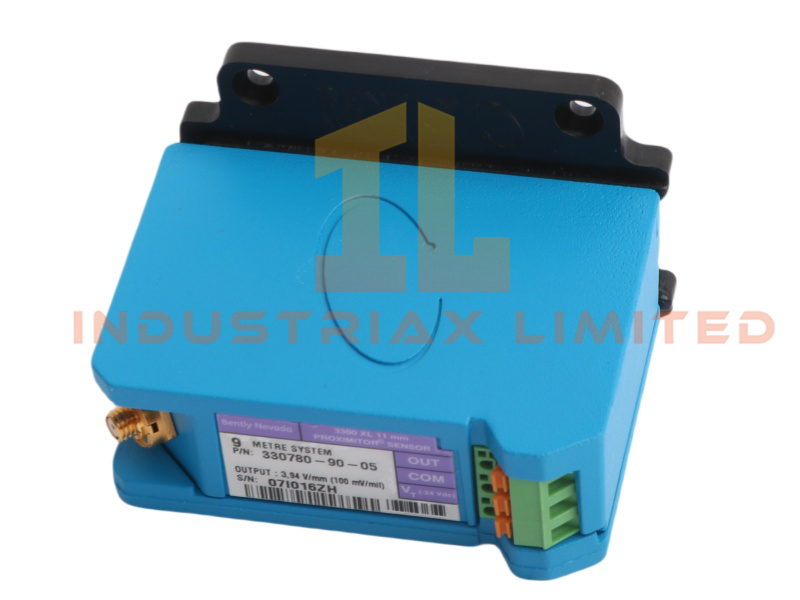

يُعدّ مستشعر التقارب Bently Nevada 330780-90-05 جزءًا من عائلة محولات الطاقة 3300 XL مقاس 11 مم، وهو مصمم لقياسات دقيقة للاهتزازات وموضع العمود في تطبيقات الآلات الدوارة الصعبة. يدعم هذا الطراز طول نظام إجمالي يصل إلى 9.0 أمتار، وهو مناسب للتركيب على اللوحات أو على قضبان DIN، مما يوفر مرونة لأنظمة المراقبة المدمجة أو عالية الكثافة.
الخصائص الرئيسية
-
الموديل: 330780-90-05
-
نوع المستشعر: مستشعر تقارب 3300 XL 11 مم
-
طول النظام: 9.0 متر
-
خيارات التركيب: تركيب على سكة DIN أو تركيب على لوحة
-
العزل الكهربائي: قاعدة تثبيت معزولة مدمجة
-
الوزن: 0.22 كجم
-
الأبعاد: 8 × 6 × 6.5 سم
-
الشهادات: CSA، ATEX، IECEx
-
الحالة: جديد
الوصف الوظيفي
يشكل المستشعر 330780-90-05 مرحلة تهيئة الإشارة في نظام قياس التقارب 3300 XL 11 مم. فهو يحول إشارة مسبار التيار الدوامي الخام إلى جهد معاير يتناسب مع إزاحة العمود أو سعة الاهتزاز. ويحافظ تصميمه الميكانيكي على بصمة التثبيت التقليدية ذات الأربعة ثقوب، مع دمج قاعدة معزولة، مما يلغي الحاجة إلى أجهزة عزل خارجية.
يُلبي أداء المستشعر في مجال التداخل الكهرومغناطيسي متطلبات المطابقة الأوروبية (CE) دون الحاجة إلى أنابيب محمية أو أغلفة معدنية، مما يُتيح تركيبه في أغلفة من الألياف الزجاجية أو خزائن مراقبة صغيرة الحجم. كما تُتيح شرائط التوصيل SpringLoc توصيل الأسلاك بسرعة وسهولة دون الحاجة إلى أدوات، وتضمن توصيلات كهربائية آمنة حتى في ظل الاهتزاز المستمر.
بفضل حساسيته البالغة 7.87 فولت/مم (200 ملي فولت/ميل) ±3%، يوفر جهاز 330780-90-05 قراءات دقيقة ضمن نطاق خطي يتراوح تقريبًا بين 0.25 و2.3 مم. ويعمل الجهاز بجهد تيار مستمر -24 فولت، مما يضمن أداءً مستقرًا في البيئات التي تكثر فيها الضوضاء الكهربائية وتغيرات درجات الحرارة والإجهاد الميكانيكي.
المواصفات الفنية
ميكانيكياً
| المعلمة |
قيمة |
| أبعاد |
8 × 6 × 6.5 سم |
| وزن |
0.22 كجم |
| التركيب |
تركيب على سكة DIN أو لوحة |
| قاعدة |
معزول كهربائياً |
كهربائي
| المعلمة |
قيمة |
| حساسية |
7.87 فولت/مم (200 ملي فولت/ميل) ±3% |
| المدى الخطي |
0.25–2.3 مم |
| طاقة الإدخال |
-24 فولت تيار مستمر |
| طول النظام |
9.0 متر |
| مجسات متوافقة |
سلسلة 3300 XL 11 مم |
البيئة
| المعلمة |
قيمة |
| الشهادات |
CSA، ATEX، IECEx |
| مناعة ضد التداخل الكهرومغناطيسي/التداخل الكهرومغناطيسي |
متوافق مع معايير CE بدون قناة محمية |
| بيئة التشغيل |
أنظمة مراقبة الآلات الصناعية |
التطبيقات
-
التوربينات (البخارية، الغازية، المائية)
-
الضواغط والموسعات
-
محركات ومولدات صناعية كبيرة
-
علب التروس والمعدات الدوارة عالية السرعة
-
أنظمة الحماية المتوافقة مع معيار API 670
التعليمات
س: هل يمكن استخدام هذا المستشعر مع مجسات 8 مم؟ ج: لا. يجب إقرانه بمجسات 11 مم للحفاظ على المعايرة والخطية الصحيحة.
س: هل يتطلب المستشعر قناة محمية للامتثال لمعايير CE؟ ج: لا. مناعته ضد التداخل الكهرومغناطيسي/التداخل الراديوي تلبي معايير CE دون الحاجة إلى حماية إضافية.
س: هل قاعدة التثبيت معزولة بالفعل؟ ج: نعم. العزل المدمج يلغي الحاجة إلى لوحات عزل منفصلة.
