وصف
ملخص

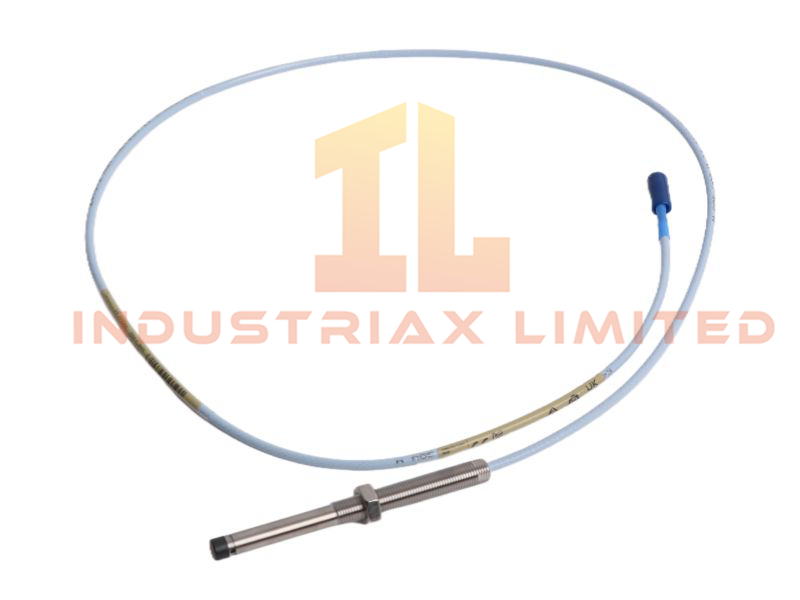

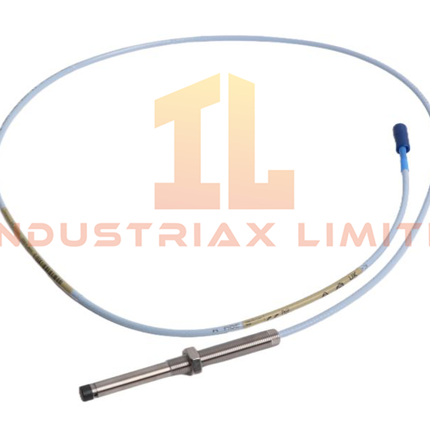

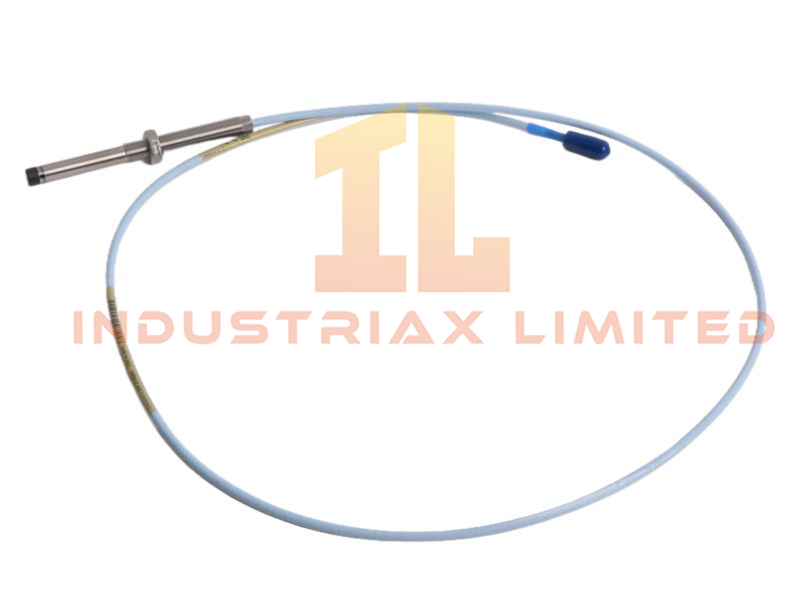

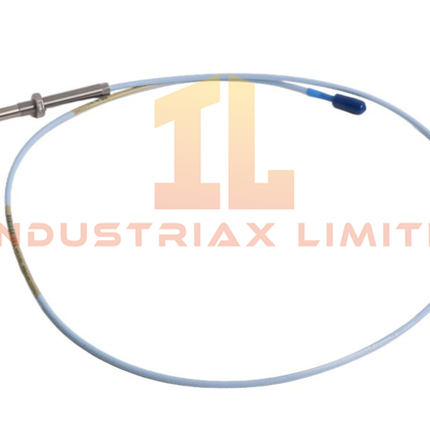

مسبار التقارب Bently Nevada 330101-16-28-10-12-05 هو مستشعر ذو تركيب عكسي بقطر 8 مم، مصمم لقياس الاهتزازات وموضع العمود بدقة عالية في آلات محامل الأغشية السائلة. وكجزء من سلسلة 3300 XL، فهو مزود بتقنيات محسّنة للربط الميكانيكي وتثبيت الكابلات لضمان استقرار طويل الأمد في البيئات الصناعية الصعبة.
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
330101-16-28-10-12-05
|
| نوع المسبار |
مسبار تقارب عكسي التركيب 3300 XL 8 مم |
| أسلوب التركيب |
تكوين التركيب العكسي |
| تقنية الطرف |
ربط مصبوب من تيبلوك |
| تقنية الكابلات |
كابل لوك - قوة تثبيت عالية |
| كابل اختياري |
كابل مانع للتسرب بتقنية FluidLoc |
| توافق النظام |
نظام محول التقارب 3300 |
| التطبيقات |
الاهتزاز، موضع العمود، مفتاح الطور، السرعة |
| امتثال |
خطية API 670، ودقتها، وثباتها الحراري |
| التوافق مع الإصدارات السابقة |
قابلة للتبديل بالكامل مع سلسلة 3300 غير XL |
| وزن |
0.06 كجم |
| أبعاد |
1.8 × 1.6 × 123 سم |
| رمز النظام المنسق |
8537101190 |
| أصل |
الولايات المتحدة الأمريكية |
| حالة |
جديد |
| الحد الأدنى للطلب |
1 |
| مهلة |
في الأوراق المالية |
| نظام |
TSI |
| حالة |
نشيط |
الخصائص الوظيفية
يشتمل المسبار 330101-16-28-10-12-05 على عملية TipLoc الحاصلة على براءة اختراع من شركة Bently Nevada، والتي تعزز نقطة اتصال طرف المسبار بجسمه لمنع انفصاله تحت تأثير الإجهاد الحراري أو الميكانيكي. يوفر تصميم CableLoc قوة شد استثنائية، مما يضمن تثبيت الكابل بإحكام حتى في البيئات ذات الاهتزازات العالية.
عند اقتران المجس بكابل تمديد 3300 XL ومستشعر Proximitor، فإنه يشكل نظام محول طاقة متكاملًا يُخرج جهدًا يتناسب مع إزاحة السطح المستهدف. ويُعدّ تصميمه ذو التركيب العكسي مثاليًا للتركيبات التي يصعب فيها الوصول إلى التركيب الأمامي.
يلبي المسبار متطلبات معيار API 670 فيما يتعلق بالنطاق الخطي والدقة وثبات درجة الحرارة، مما يجعله مناسبًا للمعدات الدوارة الحساسة. كما أن التوافق التام مع مكونات سلسلة 3300 القديمة يلغي الحاجة إلى معايرة متطابقة، مما يبسط عمليات الصيانة وتحديثات النظام.
سيناريوهات التطبيق
يُستخدم هذا المسبار عادةً في:
-
توربينات ذات محامل غشائية سائلة
-
الضواغط والمضخات عالية السرعة
-
تطبيقات مرجعية لتقنية تحديد الطور
-
أنظمة قياس السرعة
-
الآلات التي تتطلب تركيبًا عكسيًا
التعليمات
س: ما هي ميزة تصميم التركيب العكسي؟ ج: يسمح بالتركيب من الجزء الخلفي من دعامة التثبيت، وهو أمر مفيد عندما يكون الوصول إلى الجانب الأمامي محدودًا.
س: هل هذا المجس متوافق مع مكونات سلسلة 3300 القديمة؟ ج: نعم. إنه قابل للتبديل تمامًا مع المجسات والكابلات غير XL دون الحاجة إلى معايرة على طاولة العمل.
س: هل يمكن استخدام هذا الطراز مع كابلات FluidLoc؟ ج: نعم. يمكن إضافة كابلات FluidLoc لمنع تسرب الزيت عبر مجموعة الكابلات.
