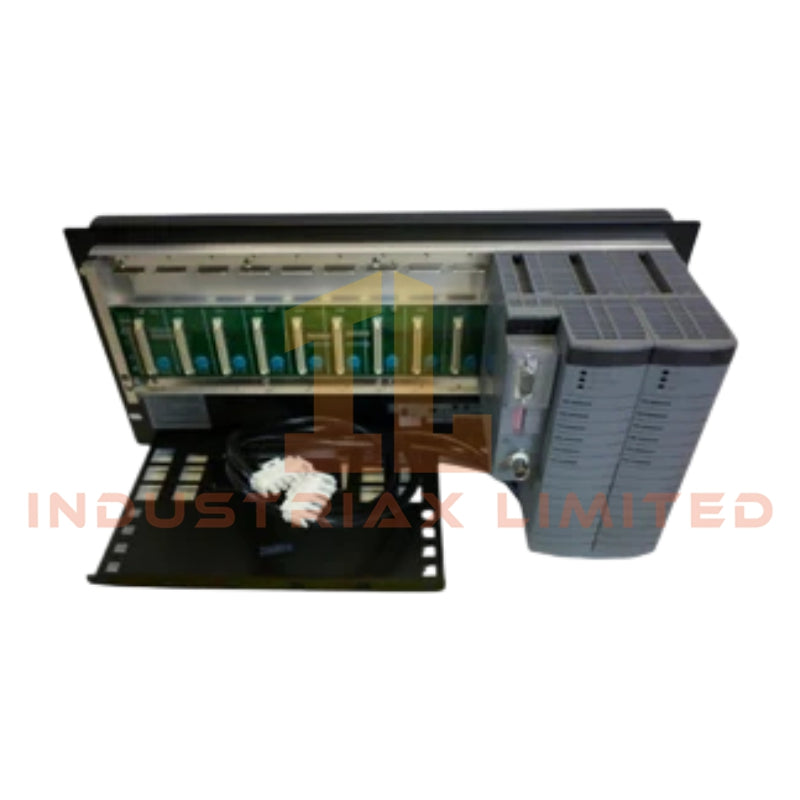

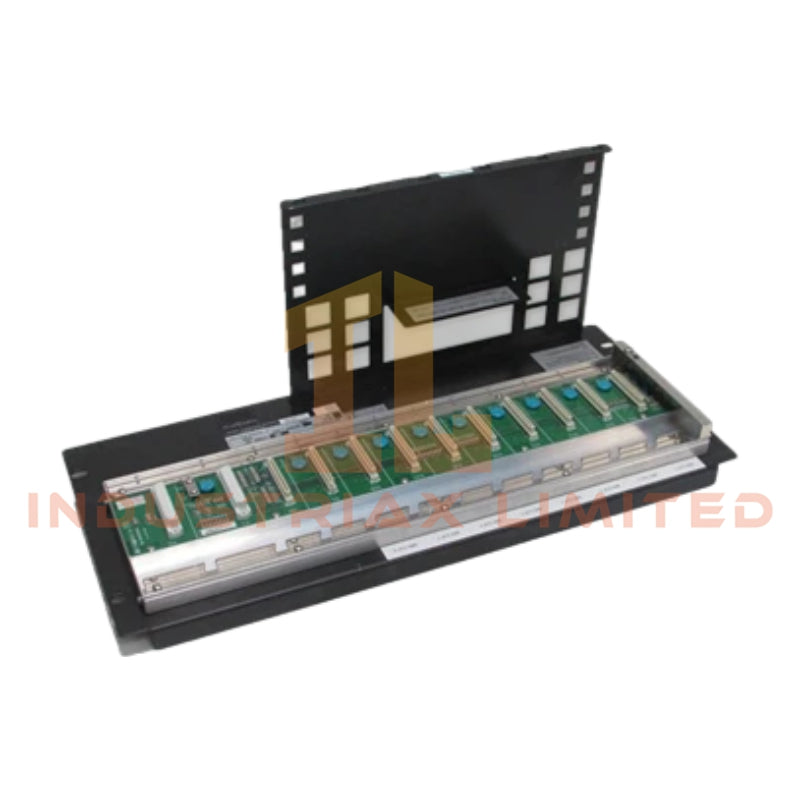

وحدة عقدة ناقل ER من Yokogawa ANR10D-420/ATDOC/NDEL

تعمل وحدة Yokogawa ANR10D-420/ATDOC/NDEL، والمُفهرسة أيضًا باسم وحدة عقدة ناقل ER ANR10D، كمكون مادي مخصص لاتصال الإدخال/الإخراج عن بعد وتوزيع الطاقة داخل شبكات ناقل ER من CENTUM VP و CENTUM CS 3000. تستوعب الوحدة ما يصل إلى 8 وحدات إدخال/إخراج FIO وتنقل بيانات الإدخال/الإخراج الميدانية إلى وحدة التحكم الميدانية (FCU) المرتبطة من خلال بنية ناقل ER مزدوجة متكررة.

تفكيك اللاحقة ومصفوفة النموذج

الرمز	الوصف
ANR10D	وحدة عقدة ناقل ER، نوع تثبيت على رف مقاس 19 بوصة
-4	تكوين مصدر طاقة مزدوج متكرر
2	مدخل طاقة تيار متردد من 220 إلى 240 فولت
0	النوع القياسي بدون حماية من الانفجار
/ATDOC	يتضمن دليل الحماية من الانفجار
/NDEL	يتضمن ترخيص توسيع العقدة

المواصفات الفنية

المعلمة	المواصفات
النموذج	ANR10D-420/ATDOC/NDEL
العلامة التجارية	Yokogawa
المنشأ	اليابان
نوع المنتج	وحدة عقدة ناقل ER
الأنظمة المتوافقة	CENTUM VP، CENTUM CS 3000
واجهة الاتصال	ناقل ER مزدوج متكرر عبر كابل متحد المحور
سعة الوحدة	تصل إلى 8 وحدات إدخال/إخراج FIO
سعة العقدة	تصل إلى 14 وحدة عقدة ناقل ER لكل FCU (حسب وحدة التحكم)
مدخل الطاقة	220 إلى 240 فولت تيار متردد، طور واحد، 50/60 هرتز
تكوين مصدر الطاقة	مزدوج متكرر
استهلاك الطاقة	230 فولت أمبير / 120 واط
أطراف الطاقة	أطراف لولبية M4
درجة حرارة التشغيل	من 0 درجة مئوية إلى 50 درجة مئوية
الرطوبة	من 10% إلى 90% رطوبة نسبية، غير متكثفة
طريقة التركيب	تركيب على رف مقاس 19 بوصة
الأبعاد	438 مم × 132.5 مم × 425 مم
الوزن	حوالي 4.5 كجم
دعم الإدخال/الإخراج	وحدات FIO تناظرية ورقمية
إمكانية التبديل السريع	مدعومة لمصدر الطاقة ووحدات الإدخال/الإخراج المثبتة

عزل إشارة DCS ودمج الإدخال/الإخراج الميداني

ضمن بنية CENTUM FIO، تعمل وحدة العقدة ANR10D كحامل مادي وواجهة اتصال لوحدات الإدخال/الإخراج الموزعة. يتم أداء اكتساب الإشارة ونقلها بواسطة بطاقات FIO المثبتة، بينما توفر وحدة العقدة طاقة اللوحة الخلفية ومسارات اتصال ناقل ER.

تدعم المنصة دمج الأجهزة العملية باستخدام أنواع الإشارات الصناعية القياسية، بما في ذلك حلقات 4-20 مللي أمبير، وأجهزة الحقل التي تدعم HART، والإشارات العملية الرقمية عند تثبيت وحدات FIO المقابلة. يتم الحفاظ على تكرار الاتصال من خلال قناتي ناقل ER مزدوجتين، بينما تعتمد خصائص العزل على مستوى الوحدة على تكوين وحدة FIO المحددة المثبتة في هيكل العقدة.

الأسئلة المتداولة

س: هل يمكن استبدال وحدات تزويد الطاقة أثناء بقاء العقدة قيد التشغيل؟
ج: تدعم الوحدة الاستبدال عبر الإنترنت لوحدات تزويد الطاقة المثبتة عند التشغيل في التكوين المزدوج المتكرر وتُتبع إجراءات صيانة النظام.

س: هل تعالج ANR10D إشارات الحقل التناظرية أو الرقمية مباشرةً؟
ج: لا. تتم معالجة الإشارة بواسطة وحدات إدخال/إخراج FIO المثبتة. توفر ANR10D غلاف الوحدة، وتوزيع طاقة اللوحة الخلفية، واتصال ناقل ER.

س: هل خيار /NDEL ميزة مادية؟
ج: لا. تحدد اللاحقة /NDEL ترخيص توسيع العقدة الذي يأتي مع الوحدة لتكوينات FCU المدعومة التي تتطلب وظيفة توسيع العقدة.

إرشادات التركيب الميداني

• قم بتركيب الهيكل في رف مقاس 19 بوصة باستخدام أجهزة التركيب المحددة وبطانات العزل.
• تحقق من أن جهد الإمداد الوارد يتطابق مع تصنيف 220 إلى 240 فولت تيار متردد المكون قبل تنشيط الوحدة.
• قم بتوجيه كابلات ناقل ER المحورية بشكل منفصل عن موصلات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.
• حافظ على التأريض الوقائي المناسب لهيكل الرف ودروع الأسلاك الميدانية المرتبطة وفقًا لمعايير التأريض الخاصة بالمصنع.
• تأكد من وجود خلوص أمامي وخلفي كافٍ لإدخال الوحدة وإزالتها والوصول للصيانة.
• تأكد من توصيلات تكرار الطاقة وتوصيلات تكرار ناقل ER قبل التشغيل.
• قم بإجراء التعرف على العقدة والتحقق من الاتصال من FCU المرتبطة بعد التركيب.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
