وصف

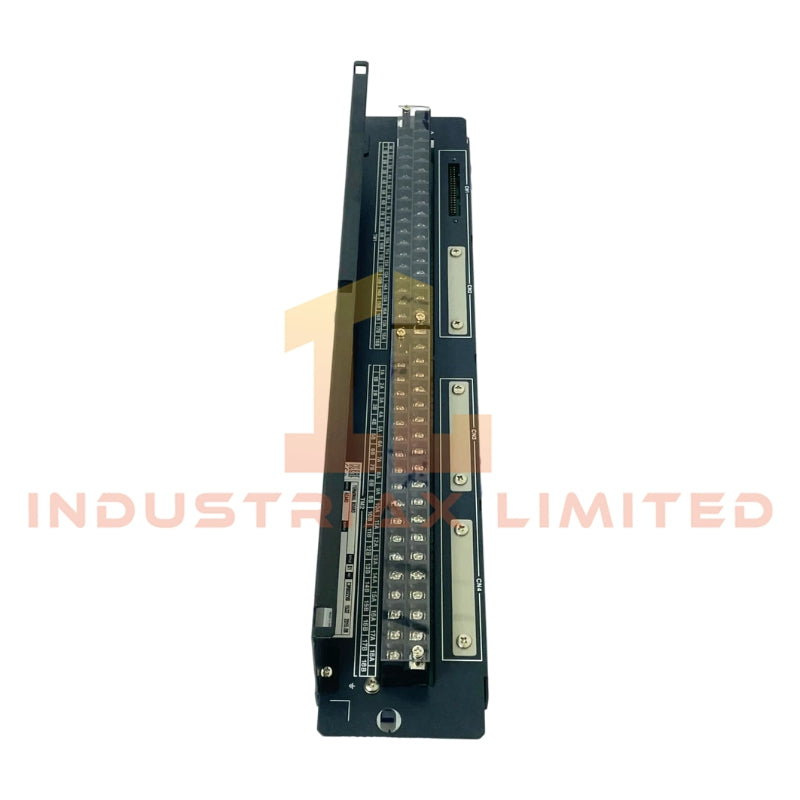

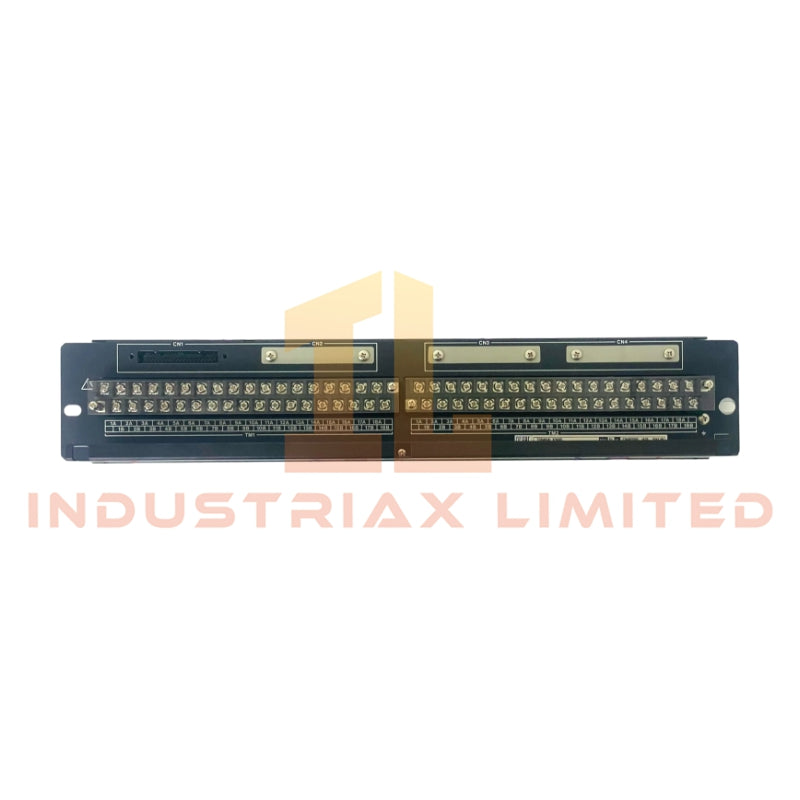

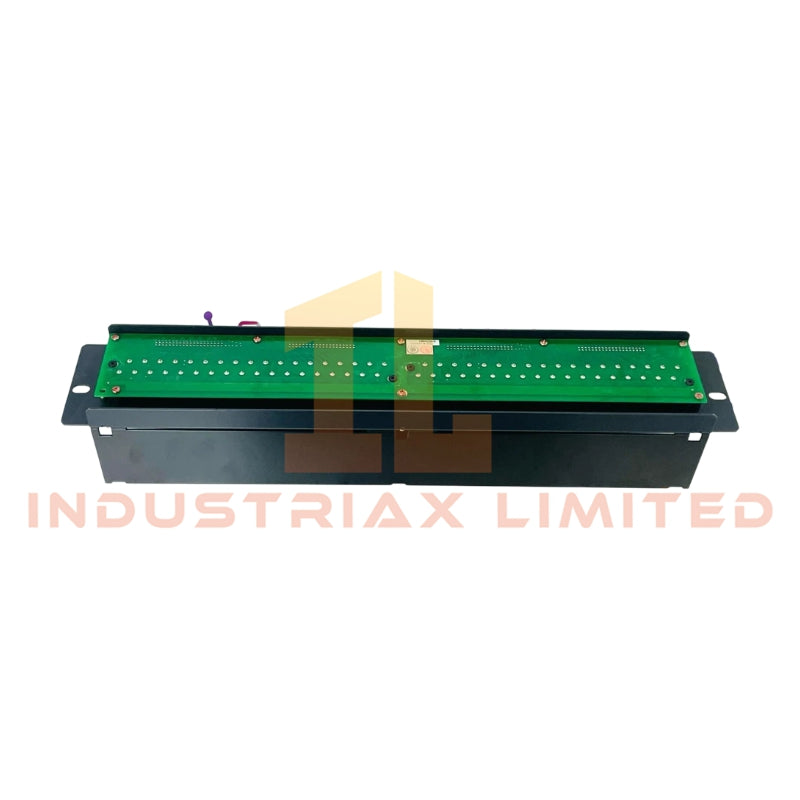

لوحة طرفية تناظرية Yokogawa AEA4D-05

تم تكوين اللوحة الطرفية التناظرية Yokogawa AEA4D-05 (AEA4D) لإنهاء الإشارة التناظرية الميدانية في الأنظمة الفرعية للمدخلات/المخرجات (I/O) CENTUM VP و CENTUM CS 3000، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لواجهة إشارة 16 قناة ضمن معماريات Yokogawa FIO (المدخلات/المخرجات الميدانية).

توزيع اللاحقة ومصفوفة النموذج

• AEA4D: لوحة طرفية تناظرية، معمارية 16 قناة، تدعم التكوين الفردي أو المزدوج الاحتياطي
• -0: معرف التكوين الأساسي (لا يوجد خيار امتصاص زيادة التيار)
• -5: نوع التنفيذ القياسي بدون حماية من الانفجار

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa AEA4D-05
المنشأ	اليابان
الوزن	1.5 كجم
الأبعاد	تقريبًا 482.6 مم × 88.1 مم (يعتمد على الرف)
درجة حرارة التشغيل	غير محددة (تعتمد على النظام، بيئة الخزانة)
استهلاك الطاقة	وحدة سلبية (لا تستهلك طاقة مباشرة)
سعة القنوات	16 قناة
وضع التكرار	يدعم الفردي / المزدوج الاحتياطي
التوصيل الميداني	طرف لولبي (M4)
كابل الواجهة	كابل KS1 مخصص

خصائص واجهة التحكم في العمليات Yokogawa

تتكامل AEA4D-05 في الأنظمة الفرعية للمدخلات/المخرجات الخاصة بـ Yokogawa DCS حيث يتم تنفيذ تكييف الإشارة وتوزيعها من خلال معماريات التحكم في العمليات القياسية. في هيكل Yokogawa للادخال/الاخراج الميداني، يتوافق توجيه الإشارة التناظرية عادةً مع بروتوكولات حلقة 4-20 مللي أمبير HART وأنظمة الأسلاك الميدانية متعددة النقاط. يتم تطبيق مبادئ عزل قناة إلى قناة على مستوى معمارية النظام من خلال وحدات الإدخال/الإخراج المرتبطة بدلاً من اللوحة الطرفية نفسها، مما يضمن فصل مجالات القياس. في التكوينات المختلطة، يدعم هيكل الأطراف تخطيطات الأسلاك المتوافقة مع FOUNDATION Fieldbus وأنظمة Profibus PA عند النشر مع وحدات الواجهة المقابلة.

الأسئلة المتكررة

س: هل تدعم AEA4D-05 عملية التبديل الساخن؟
ج: اللوحة الطرفية سلبية ولا تدعم التبديل الساخن الإلكتروني. تتطلب أي صيانة عزل الأسلاك الميدانية وإزالتها على مستوى الخزانة.

س: هل يتم تنفيذ عزل كهربائي من قناة إلى قناة على اللوحة؟
ج: لا. يتم تنفيذ العزل في وحدات الإدخال/الإخراج التناظرية المتصلة، وليس على طبقة اللوحة الطرفية.

س: هل يمكن لوحدات الإدخال/الإخراج الاحتياطية العمل على لوحة AEA4D-05 واحدة؟
ج: نعم. تدعم اللوحة تخطيطات الأسلاك المزدوجة الاحتياطية اعتمادًا على تكوين خزانة النظام وتوجيه كابل KS1.

إرشادات التركيب الميداني

• تأكد من إزالة الطاقة بالكامل من خزانة الإدخال/الإخراج قبل التوصيل أو الإزالة
• حافظ على الفصل بين كابلات الإشارة التناظرية ومسارات الأسلاك عالية الجهد أو الترحيل
• استخدم موصلات زوج مجدول محمية لسلامة حلقة 4-20 مللي أمبير
• قم بتأريض دروع الكابلات عند نقطة تأريض واحدة محددة لتجنب تكوين حلقات أرضية
• تحقق من محاذاة مقعد كابل KS1 قبل تشغيل النظام
• طبق حدود عزم الدوران المتوافقة مع القيود الميكانيكية للبراغي الطرفية M4
• اتبع قواعد توجيه EMC على مستوى الخزانة لاستقرار الإشارة التناظرية

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
