وصف

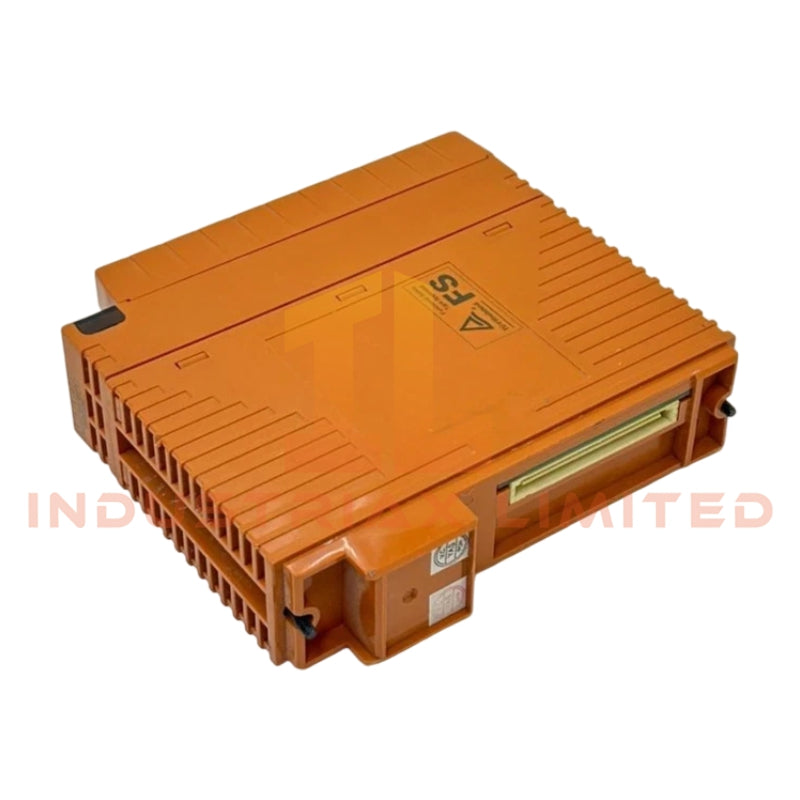

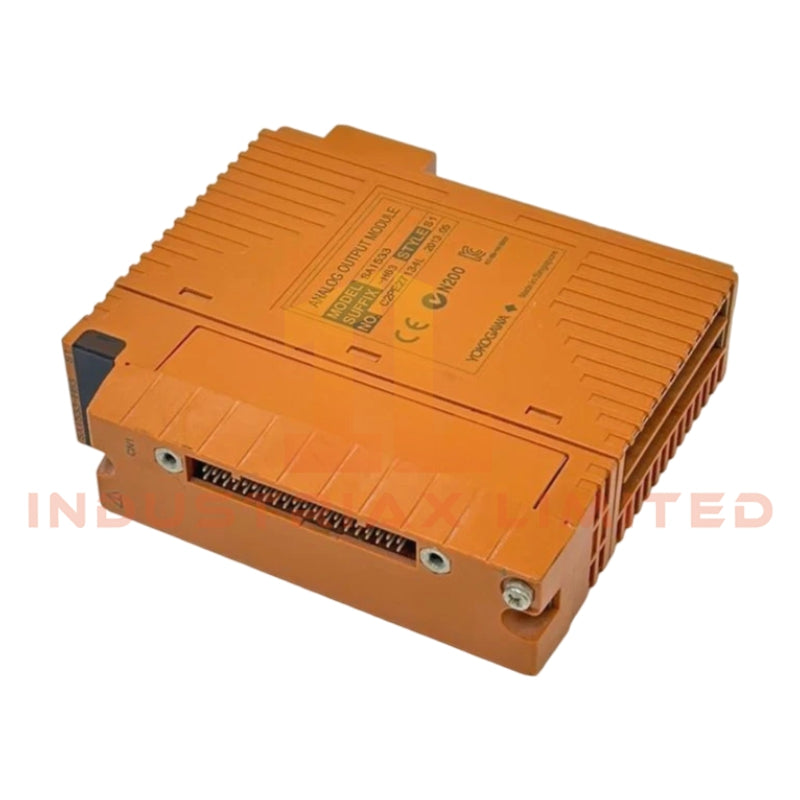

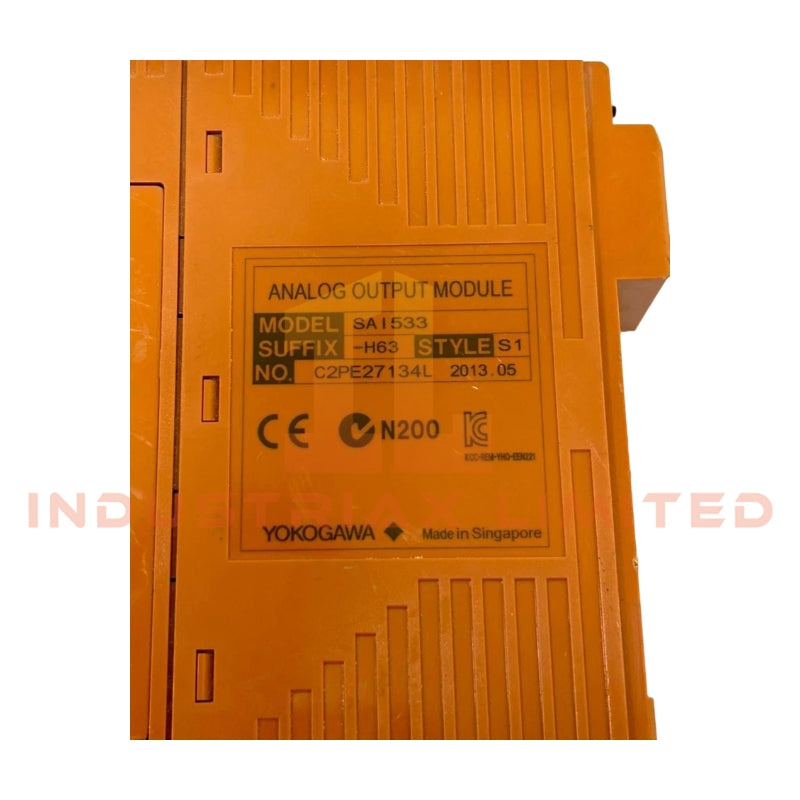

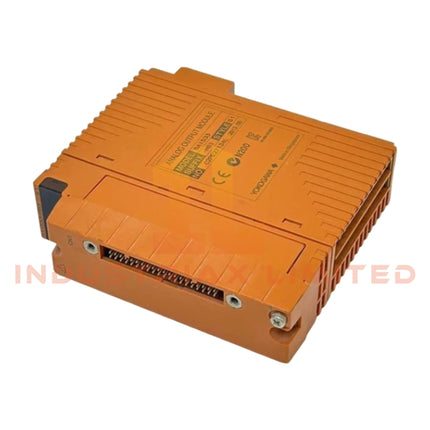

وحدة الخرج التماثلي Yokogawa SAI533-H63

تعمل وحدة Yokogawa SAI533-H63، والمصنفة أيضًا كوحدة الخرج التماثلي SAI533، كمكون أجهزة مخصص لإخراج إشارة التيار 4-20 مللي أمبير ضمن أنظمة ProSafe-RS الآلية للسلامة. توفر تحكمًا تماثليًا مباشرًا وتشخيصات قائمة على بروتوكول HART للأجهزة الميدانية مع الحفاظ على عزل كامل بين القنوات.

مواصفات الأجهزة

المعلمة	المواصفة
طراز العلامة التجارية	Yokogawa SAI533-H63
المنشأ	اليابان
الوزن	0.34 كجم
الأبعاد	حجم الوحدة القياسي لرف ProSafe-RS
درجة حرارة التشغيل	-20 إلى 70 درجة مئوية
استهلاك الطاقة	≤ 5 واط لكل وحدة (نموذجي)
قنوات الخرج	8، معزولة
نطاق الخرج المقنن	4-20 مللي أمبير
حدود نطاق الخرج	1.25-23 مللي أمبير
مقاومة الحمل المسموح بها	230-600 أوم
الدقة	±48 ميكرو أمبير
تردد تحديث البيانات	40 مللي ثانية
الانجراف الحراري	±16 ميكرو أمبير / 10 درجات مئوية
جهد التحمل	1.5 كيلو فولت تيار متردد بين الخرج والنظام لمدة دقيقة واحدة

ميزات التحكم في العمليات

تدعم الوحدة اتصال حلقة HART بجهد 4-20 مللي أمبير، مما يتيح التحكم التماثلي وتبادل الإشارات الرقمية في وقت واحد. يقلل العزل بين القنوات من التداخل ويسمح بإجراء تشخيصات مستقلة على كل خط إخراج. يضمن تعويض الوصلة الباردة (CJc) دقة الإشارة عبر نطاق درجة حرارة التشغيل بأكمله.

الأسئلة الشائعة

س: هل يمكن تبديل وحدة SAI533-H63/PRP دون إيقاف التشغيل في رف ProSafe-RS النشط؟
ج: لا يُنصح بالتبديل دون إيقاف التشغيل؛ يجب إجراء استبدال الوحدة مع وجود النظام في حالة آمنة لتجنب حدوث خلل في الإخراج.

س: ما هي أقصى مقاومة للحمل لكل قناة للحصول على خرج النطاق الكامل؟
ج: مقاومة الحمل المسموح بها هي 230-600 أوم لكل قناة عند 20 مللي أمبير للحفاظ على الدقة المقدرة.

س: هل بيانات تشخيص HART متاحة أثناء تشغيل الوحدة في تهيئة التكرار المزدوج؟
ج: نعم، ينقل بروتوكول HART بيانات التشخيص بشكل مستقل عن حالة قناة الخرج المتكررة.

إرشادات التركيب الميداني

• تأكد من التركيب الصحيح مع خيار دبوس الوقاية (/PRP) لتجنب إدخال الوحدة بشكل غير صحيح.
• مرر كابلات الإشارة بأقل توازي ممكن بالقرب من خطوط الطاقة لتقليل التداخل الكهرومغناطيسي.
• قم بتأريض أطراف درع الوحدة بشكل صحيح بحافلة أرضي الرف.
• اتبع إرشادات حمل ProSafe-RS عند التشغيل في درجات حرارة محيطة أعلى من 60 درجة مئوية لتجنب خفض تصنيف القنوات.
• حافظ على رطوبة البيئة أقل من مستويات التكثف؛ يوصى بنسبة رطوبة نسبية 5-95% غير مكثفة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
