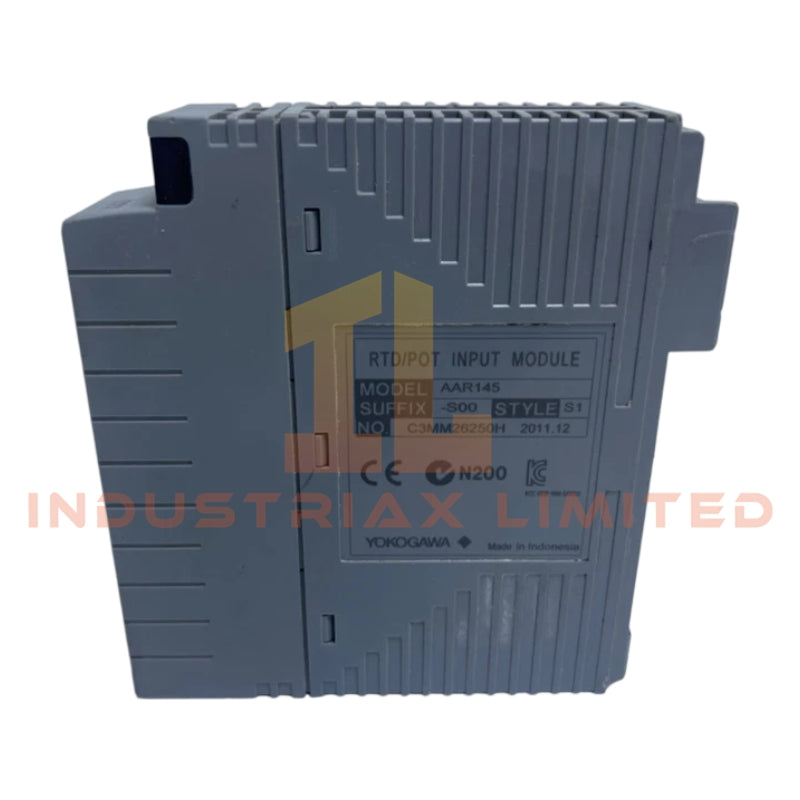

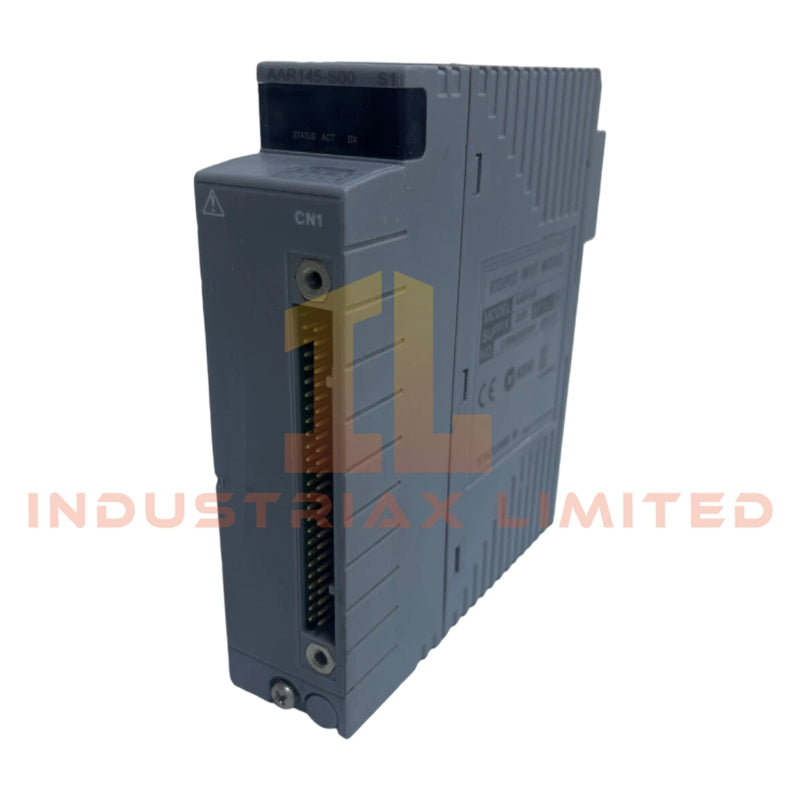

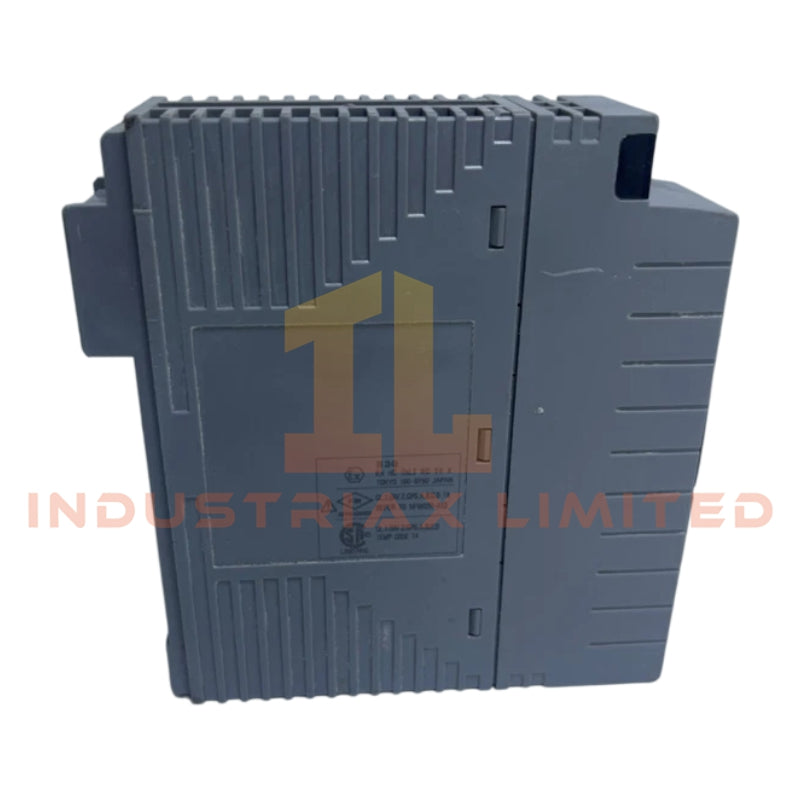

وحدة إدخال القنوات المعزولة من نوع TC/RTD طراز Yokogawa AAR145-S00

تُعد Yokogawa AAR145-S00 وحدة إدخال TC/RTD AAR145 الأساسية المستخدمة لتنفيذ الحصول على إشارة مزدوجة حرارية (thermocouple) ومستشعر درجة حرارة مقاومة (RTD) المعزولة عبر منصات نظام التحكم الموزع (DCS) من Yokogawa. توفر الوحدة 16 قناة إدخال تناظرية معزولة مع معالجة تحديث البيانات في 1 ثانية، وتوليد تيار إثارة RTD، وتكوين اكتشاف التلف المشترك.

تفاصيل اللاحقة ومصفوفة النموذج

النموذج	الوصف
AAR145-S00	وحدة إدخال TC/RTD بقنوات معزولة

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	AAR145-S00
العلامة التجارية	Yokogawa
نوع المنتج	وحدة إدخال TC/RTD
عدد قنوات الإدخال	16 قناة معزولة
أنواع إشارة الإدخال	مزدوجة حرارية (Thermocouple)، مستشعر درجة حرارة مقاومة (RTD)
جهد الإدخال المسموح به	+/-5 فولت
تيار القياس	RTD: 1 مللي أمبير
فترة تحديث البيانات	1 ثانية
اكتشاف التلف	إعداد مشترك لجميع القنوات
وقت اكتشاف التلف	60 ثانية
المقاومة الكلية المسموح بها لمصدر الإشارة بالإضافة إلى الأسلاك	150 أوم أو أقل لكل سلك
دقة تعويض الوصلة المرجعية	غير قابلة للتطبيق
الحد الأقصى لاستهلاك التيار	350 مللي أمبير عند 5 فولت تيار مستمر
التوصيل الخارجي	كابل مخصص KS8/AKB335
الوزن	0.3 كجم
استهلاك الطاقة	1.75 واط اسمي عند أقصى حمل تيار
المنشأ	اليابان

عزل القنوات وخصائص الحصول على البيانات التناظرية لنظام التحكم الموزع (DCS)

يطبق AAR145-S00 عزلًا بين القنوات لدوائر الحصول على البيانات التناظرية للمزدوج الحراري (thermocouple) ومستشعر درجة حرارة المقاومة (RTD) المتصلة عبر تجميعات اللوحة الخلفية لنظام التحكم الموزع (DCS) من Yokogawa. يقلل تصميم القنوات المعزولة من نقل التداخل التوصيلي بين حلقات قياس درجة الحرارة ذات المستوى المنخفض التي تشترك في نفس البنية التحتية للخزانة.

تستخدم عملية قياس RTD مصدر تيار إثارة داخلي بقوة 1 مللي أمبير لمعالجة تحويل المقاومة. يتم تنفيذ معالجة الحصول على بيانات المزدوج الحراري (thermocouple) من خلال دوائر الواجهة الأمامية التناظرية المعزولة مع معالجة مركزية لحالة التلف يمكن تهيئتها عبر جميع القنوات في وقت واحد.

الأسئلة المتداولة

س: هل يدعم AAR145-S00 التهيئة المستقلة لتلف كل قناة؟
ج: لا. تتم تهيئة معالجة التلف بشكل جماعي لجميع القنوات وفقًا للمواصفات المقدمة.

س: ما هي أقصى مقاومة للأسلاك الميدانية المسموح بها لحلقات إدخال RTD؟
ج: المقاومة الكلية المسموح بها لمصدر الإشارة بالإضافة إلى الأسلاك هي 150 أوم أو أقل لكل سلك.

س: هل يتم تنفيذ تعويض الوصلة الباردة داخل وحدة AAR145-S00؟
ج: تحدد المواصفات دقة تعويض الوصلة المرجعية على أنها غير قابلة للتطبيق لهذا النوع من الوحدات.

إرشادات التركيب الميداني

• قم بتوجيه أسلاك المزدوج الحراري (thermocouple) ومستشعر درجة حرارة المقاومة (RTD) بشكل منفصل عن موصلات طاقة التيار المتردد وموصلات تغذية المحرك.
• استخدم كابلات الأجهزة المقطوعة مع تأريض يتم توصيله بنقطة مرجعية واحدة فقط للخزانة.
• تحقق من اتساق القطبية على نهايات المزدوج الحراري (thermocouple) قبل تشغيل وحدة الإدخال.
• تجنب عزم الدوران المفرط على أطراف وصلات الكابلات المخصصة KS8/AKB335 لمنع تشوه الموصل.
• تأكد من أن تحميل طاقة اللوحة الخلفية للخزانة يظل ضمن حدود تيار الإمداد المسموح به 5 فولت تيار مستمر قبل إدخال الوحدة.
• حافظ على الفصل بين مجموعات الإشارة التناظرية الزائدة وأسلاك معدات التحويل عالية التردد.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
