وصف

وحدة إدخال تناظري Yokogawa NFAI143-S50

تعمل وحدة Yokogawa NFAI143-S50، المصنفة أيضًا باسم وحدة الإدخال التناظري NFAI143، كمكون مادي مخصص لمعالجة إشارات المجال من 4-20 مللي أمبير ضمن منصات التحكم STARDOM FCN/FCJ. تقوم بتحويل وعزل حلقات تناظرية متعددة لضمان الحصول على بيانات دقيقة وسلامة الإشارة الكهربائية دون انقطاع.

مواصفات الأجهزة

المعلمة	المواصفات
نموذج العلامة التجارية	Yokogawa NFAI143-S50
المنشأ	اليابان
الوزن	0.3 كجم
الأبعاد	32 مم × 130 مم × 107 مم
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	230 مللي أمبير (5 فولت تيار مستمر)، 540 مللي أمبير (24 فولت تيار مستمر)
قنوات الإدخال	16 قناة معزولة
نطاق إشارة الإدخال	4-20 مللي أمبير تيار مستمر
تيار الإدخال المسموح به	24 مللي أمبير كحد أقصى
الدقة	±0.1% من النطاق الكامل
الدقة	16 بت
دورة تحديث البيانات	10 مللي ثانية
استجابة خطوة الإدخال	100 مللي ثانية

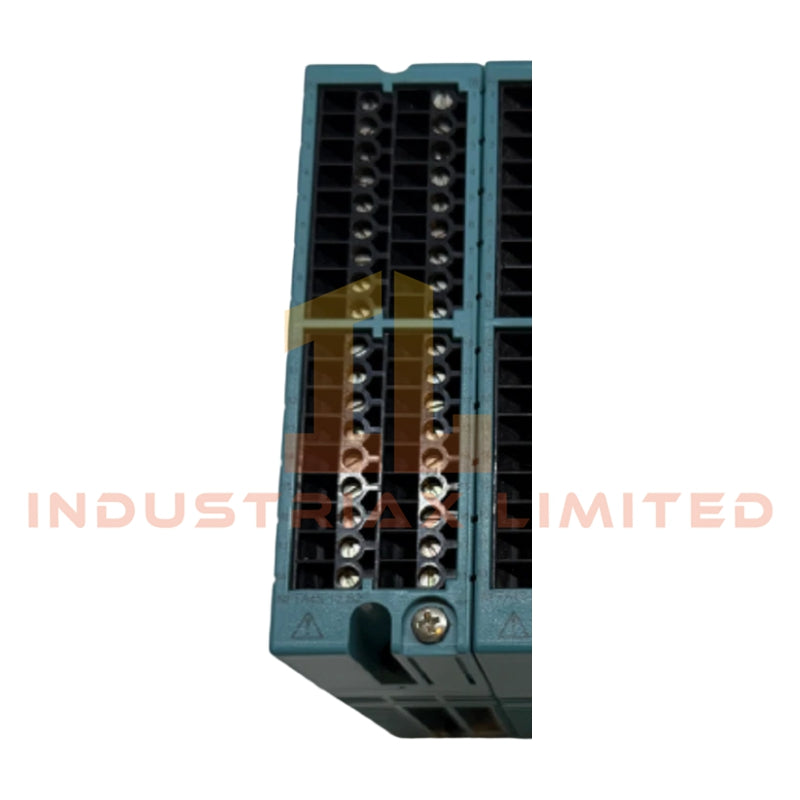

توصيل الطرفي	مشبك ضغط أو موصل MIL

ميزات التحكم في العملية

تدمج وحدة NFAI143-S50 العزل بين القنوات، مما يزيل الحلقات الأرضية ويقلل من التداخل. يتم تنفيذ تعويض تلقائي لوصلة التبريد (CJC) للحفاظ على دقة الإشارة المستقلة عن درجة الحرارة. تدعم كل قناة مرور بروتوكول HART، مما يسمح بتشخيص ومعايرة أجهزة الإرسال الذكية دون مقاطعة الحلقة التناظرية. توفر الوحدة أيضًا طاقة حلقة 24 فولت تيار مستمر لأجهزة المجال ذات السلكين أو الأربعة أسلاك.

الأسئلة المتداولة

س: أ: هل يمكن تبديل NFAI143-S50 على الساخن أثناء التشغيل؟
ج: نعم، يدعم الاستبدال بالتبديل الساخن دون التأثير على الوحدات الأخرى على اللوحة الخلفية لـ STARDOM.

س: أ: ما هو تصنيف جهد عزل القناة؟
ج: كل قناة إدخال معزولة عن اللوحة الخلفية والقنوات الأخرى حتى 1500 فولت تيار متردد لمدة دقيقة واحدة.

س: أ: هل يمكن لهذه الوحدة توفير طاقة الحلقة لأجهزة الإرسال؟
ج: نعم، يمكن لكل قناة توفير 24 فولت تيار مستمر مع حد تيار يبلغ 25 مللي أمبير.

إرشادات التثبيت الميداني

• قم بتركيب الوحدة على سكة DIN قياسية مع دعم ميكانيكي ثابت.
• تأكد من تأريض جميع دروع الأسلاك الميدانية بشكل صحيح عند نقطة واحدة لتجنب تداخل الضوضاء.
• حافظ على الفصل بين أسلاك التيار العالي وأسلاك الإشارة التناظرية لمنع التداخل.
• تأكد من قطبية طاقة الحلقة قبل تنشيط الوحدة.
• قم بتوجيه أسلاك الإشارة التناظرية بعيدًا عن أجهزة التبديل والمحركات الثقيلة لمنع ارتفاعات الجهد المستحثة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
