وصف

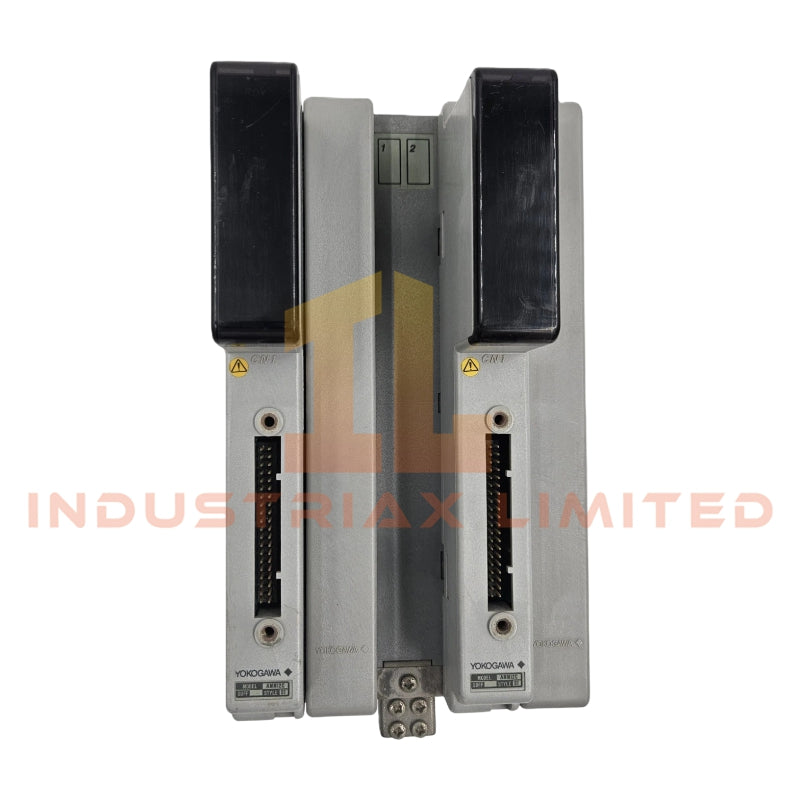

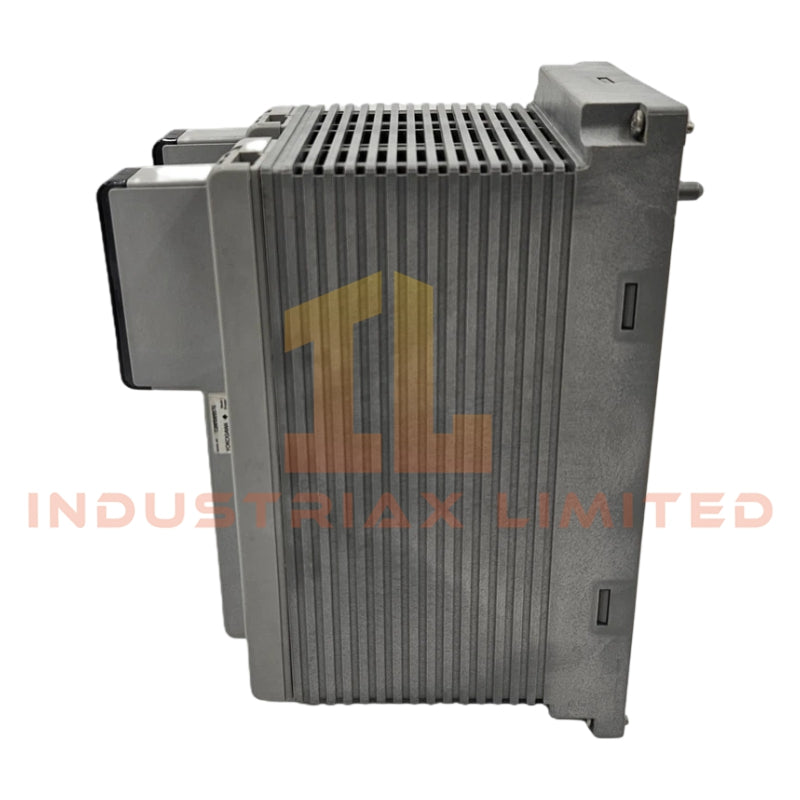

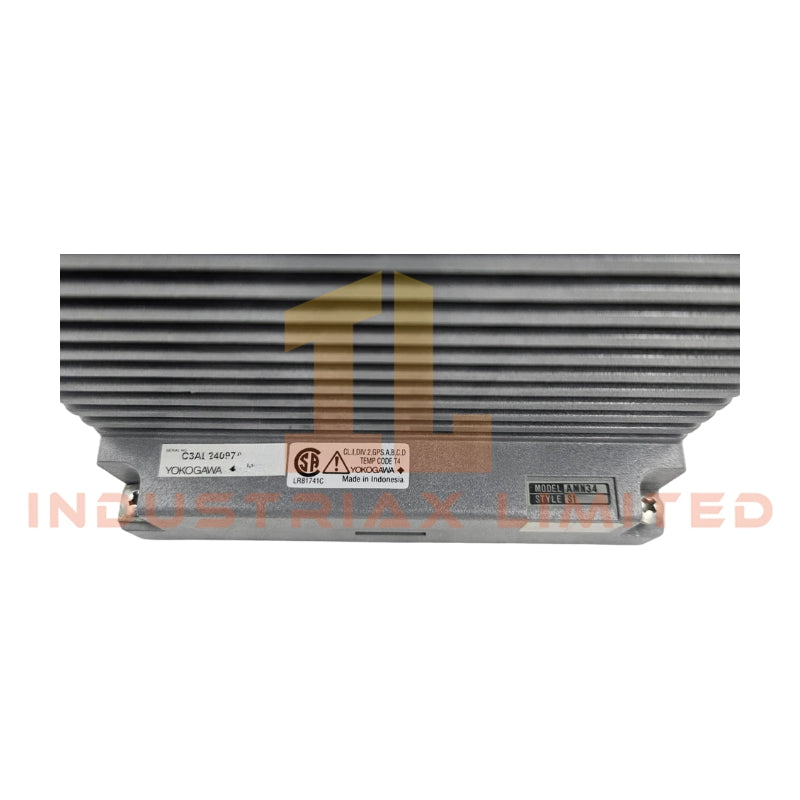

حاضن وحدة الإدخال التناظرية Yokogawa AMN34

تم تكوين Yokogawa AMN34 (حاضن وحدة الإدخال التناظرية AMN34) لتوصيل الإشارة التناظرية واستيعاب الوحدات في نظامي CENTUM CS 1000 وCENTUM CS 3000، ويوفر التنفيذ المادي/الكهربائي المباشر لتكامل وحدة الإدخال/الإخراج التناظرية متعددة النقاط ضمن بيئات اللوحة الخلفية لأنظمة التحكم الموزعة (DCS) من Yokogawa.

توضيح اللاحقة ومصفوفة النموذج

AMN34 هو تسمية نموذج ثابت واحد. لا يوجد تقسيم أو مصفوفة طلب فرعية مصادق عليها محددة في الوثائق المقدمة.

المواصفات المادية

المعلمة	المواصفات
طراز العلامة التجارية	Yokogawa AMN34
المنشأ	اليابان
الوزن	حوالي 1.2 كجم
الأبعاد	حوالي 15.2 سم × 12.7 سم × 25.4 سم
درجة حرارة التشغيل	-10 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	غير محدد
واجهة الإدخال	واجهة اللوحة الخلفية لوحدة الإدخال/الإخراج التناظرية
الأنظمة المتوافقة	CENTUM CS 1000 / CENTUM CS 3000 / CENTUM VP
سعة الوحدة	حتى 2 من وحدات الإدخال/الإخراج التناظرية متعددة النقاط
نوع التركيب	تركيب على الرف / اللوحة / الخزانة

معالجة إشارة DCS وبنية عزل القنوات

تم تصميم بنية اللوحة الخلفية AMN34 لتوجيه الإشارات التناظرية مع عزل قناة عن قناة لتقليل التداخل عبر القنوات في تكوينات الإدخال/الإخراج عالية الكثافة. في بنيات CENTUM CS، يتم تنفيذ حواجز العزل على مستوى واجهة الوحدة للحفاظ على سلامة الإشارة عبر حلقات الجهد المختلط (±10 فولت) والتيار (4-20 مللي أمبير)، مما يقلل من تأثيرات الاقتران على قنوات القياس المجاورة تحت تصميمات الخزانة الكثيفة.

خصائص واجهة الحلقة التناظرية Yokogawa

تدعم قاعدة الوحدة واجهات المجال التناظرية الشائعة الاستخدام في دوائر الحلقة 4-20 مللي أمبير وشبكات تحجيم جهد الإدخال ضمن أنظمة Yokogawa CENTUM. تم تصميم مسارات اكتساب الإشارة للحفاظ على أداء تحويل مستقر لمدخلات RTD (Pt100، Ni120، Cu50) وحلقات أدوات العمليات القياسية، مما يضمن سلوك تحويل تناظري إلى رقمي متسق عبر أنواع الإشارات المختلطة ضمن مجموعة هيكلية واحدة.

الأسئلة المتداولة

س: هل يمكن لـ AMN34 دعم التبديل السريع لوحدات الإدخال/الإخراج التناظرية المثبتة؟
ج: يعتمد استبدال الوحدة على النظام ويتطلب التحقق من حالة تكوين نظام CENTUM وحالة عزل اللوحة الخلفية قبل الإدخال أو الإزالة المادية.

س: هل تفرض اللوحة الخلفية AMN34 قيودًا على الحمل على قنوات الإشارة التناظرية؟
ج: توفر اللوحة الخلفية توجيهًا سلبيًا؛ يتم تحديد التحميل الكهربائي بشكل أساسي بواسطة وحدات الإدخال التناظرية المثبتة بدلاً من هيكل القاعدة AMN34.

س: هل يتطلب الأمر مزامنة مستوى البرامج الثابتة بين AMN34 ووحدات الإدخال/الإخراج؟
ج: لا تحتوي AMN34 نفسها على برامج ثابتة؛ وتخضع التوافقية للنظام CENTUM المثبت وإصدارات البرامج الثابتة لوحدة الإدخال/الإخراج المرتبطة به.

إرشادات التركيب في الموقع

• التركيب داخل مجموعات رفوف خزائن التحكم المعتمدة مع تأريض ميكانيكي ثابت.
• الحفاظ على فصل بين أسلاك الإشارة التناظرية وخطوط الجهد العالي أو خطوط التبديل لتقليل اقتران الضوضاء المستحثة.
• التأكد من أن إنهاء الكابلات المحمية يتبع ممارسة التأريض أحادية النقطة عند نقطة مرجع تأريض الخزانة.
• التحقق من محاذاة تركيب الوحدة قبل تنشيط قضبان طاقة اللوحة الخلفية.
• تجنب الإجهاد الميكانيكي على واجهات الموصلات أثناء إدخال وحدات الإدخال/الإخراج في هيكل الحاضن.
• الحفاظ على مسافة تهوية ضمن حدود تصميم الخزانة لمنع التراكم الحراري الموضعي.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
