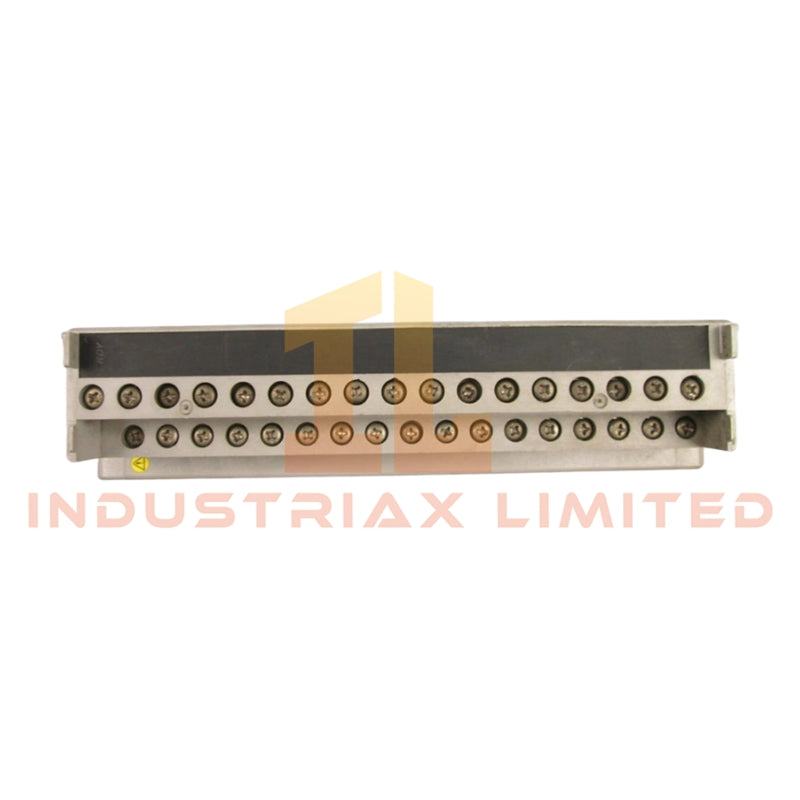

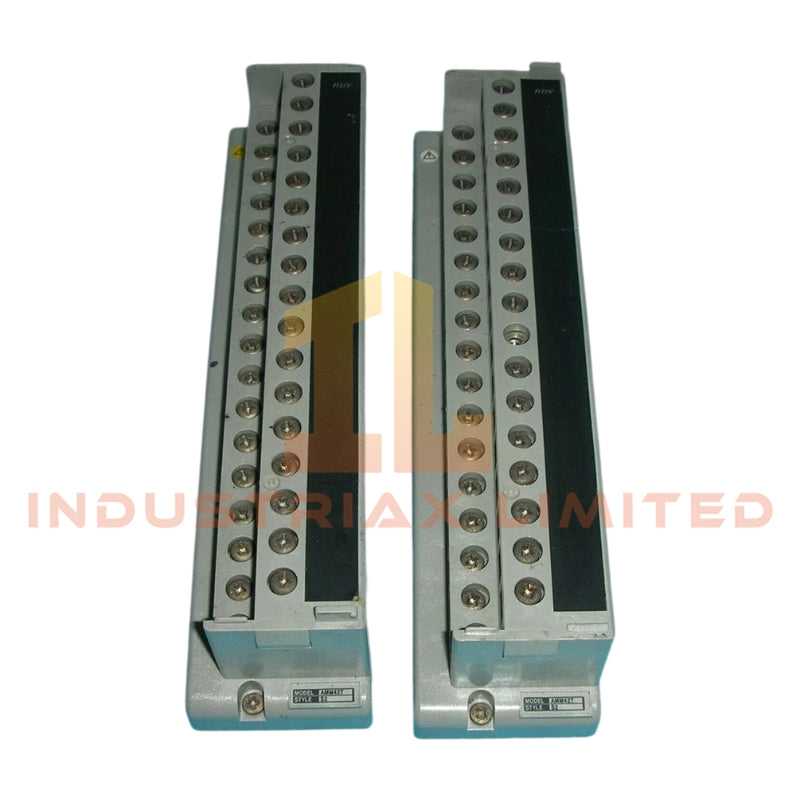

وحدة مضاعفة إدخال جهاز الإرسال السلكي Yokogawa AMM42T 2

تم تكوين وحدة Yokogawa AMM42T (وحدة مضاعفة إدخال جهاز الإرسال السلكي AMM42T 2) لاكتساب إشارة جهاز الإرسال متعدد القنوات 4-20 مللي أمبير في شبكات تحكم CENTUM و RIO، وتوفر المضاعفة الكهربائية المباشرة وتوزيع طاقة الحلقة لأجهزة الإرسال التناظرية المثبتة في الحقل.

تصنيف اللاحقة ومصفوفة النموذج

النموذج	الوصف
AMM42T	وحدة مضاعفة إدخال جهاز إرسال قياسية سلكية 2

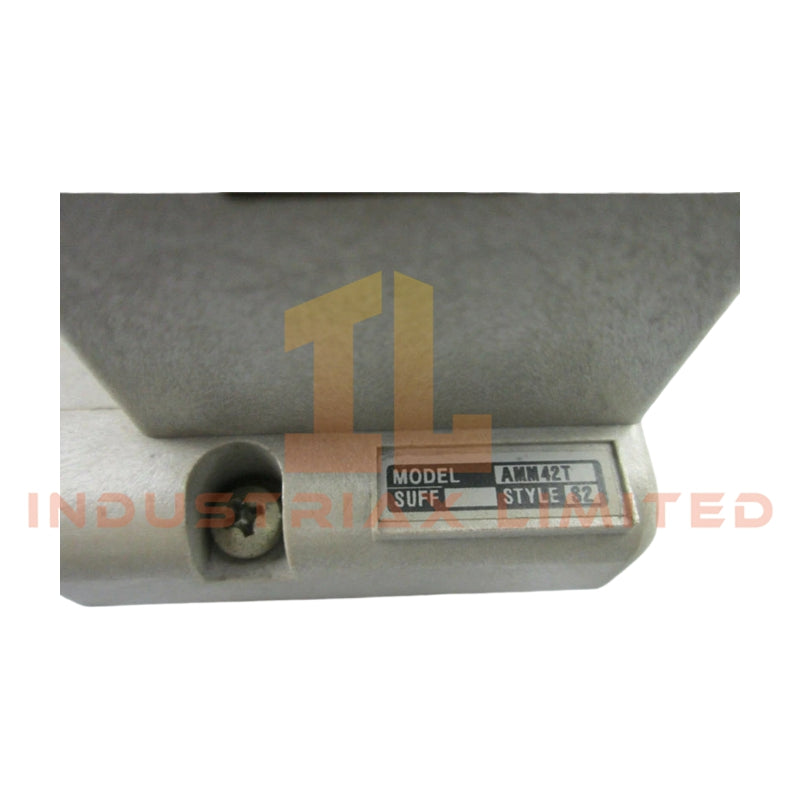

AMM42T-S2	متغير مع تكوين لاحقة محددة للطلاء أو البيئة

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	AMM42T / AMM42T-S2
العلامة التجارية	Yokogawa
نوع المنتج	وحدة مضاعفة إدخال جهاز إرسال سلكي 2
الأنظمة المدعومة	CENTUM-XL, CENTUM CS, RIO Remote I/O Systems
إشارة الإدخال	4-20 مللي أمبير تيار مستمر
التيار المسموح به للإدخال	40 مللي أمبير كحد أقصى
مصدر طاقة جهاز الإرسال	23.5-24.5 فولت تيار مستمر
حد إخراج مصدر الطاقة	60 مللي أمبير كحد أقصى
مقاومة الإدخال	250 أوم قياسي، 70 أوم مع اتصال حاجز
عزل الإشارة	لا يوجد عزل بين النظام والمجال، ولا يوجد عزل بين القنوات
فترة تحديث البيانات	ثانية واحدة
استهلاك الطاقة	4 أمبير كحد أقصى عند 5.0 فولت تيار مستمر
الوزن	حوالي 0.43 كجم
الأصل	اليابان / إندونيسيا حسب دفعة الإنتاج

خصائص تكامل حلقة 4-20 مللي أمبير

تعمل الوحدة مع معالجة حلقة تناظرية مباشرة 4-20 مللي أمبير وتحفيز جهاز إرسال داخلي مناسب للأجهزة الميدانية ثنائية الأسلاك. نظرًا لأن AMM42T لا تنفذ عزلًا غلفانيًا بين القنوات أو بين جانبي الحقل والنظام، يتم إدخال حواجز أمان جوهرية خارجية أو عوازل بشكل شائع عند تثبيتها في بيئات عملية مؤرضة أو حلقات مناطق خطرة.

عند توصيل الحواجز الخارجية، يمكن تهيئة مقاومة إدخال الوحدة من 250 أوم إلى 70 أوم للحفاظ على امتثال تيار الحلقة واستقرار الإشارة داخل مسار الاكتساب التناظري.

الأسئلة المتداولة

س: هل يوفر AMM42T عزلًا بين القنوات؟
ج: لا. تستخدم الوحدة بنية إدخال تناظرية متعددة غير معزولة. لذلك، يجب مراجعة استراتيجية تأريض الحقل وإنهاء التدريع أثناء التثبيت.

س: هل يمكن للوحدة تشغيل أجهزة الإرسال ثنائية الأسلاك مباشرة؟
ج: نعم. يوفر مصدر جهاز الإرسال الداخلي 23.5-24.5 فولت تيار مستمر بحد أقصى لتيار الإخراج يبلغ 60 مللي أمبير.

س: هل AMM42T مناسبة للاستخدام مع حواجز الأمان الجوهرية؟
ج: نعم. عند توصيلها بحواجز أو عوازل أمان خارجية، يمكن تعديل مقاومة الإدخال إلى 70 أوم كما هو محدد لتكوينات الحلقات المدمجة بالحواجز.

إرشادات التثبيت الميداني

• مرر كابلات الإدخال التناظرية بشكل منفصل عن مغذيات المحركات، وأسلاك إخراج العاكس، ودوائر تبديل المرحلات.
• وصل دروع الكابلات عند نقطة تأريض مرجعية واحدة لتقليل تداخل حلقة الوضع المشترك.
• تحقق من إجمالي مقاومة الحلقة قبل التشغيل عند إدخال حواجز أو عوازل خارجية في دائرة 4-20 مللي أمبير.
• تأكد من سعة تحميل طاقة اللوحة الخلفية قبل إدخال وحدات AMM42T متعددة في نفس تجميع العقدة.
• لا تقم بتوصيل الأجهزة الميدانية ذات المشتركات المؤرضة المستقلة عبر قنوات متعددة دون تقييم فروق الجهد الأرضي.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
