وصف

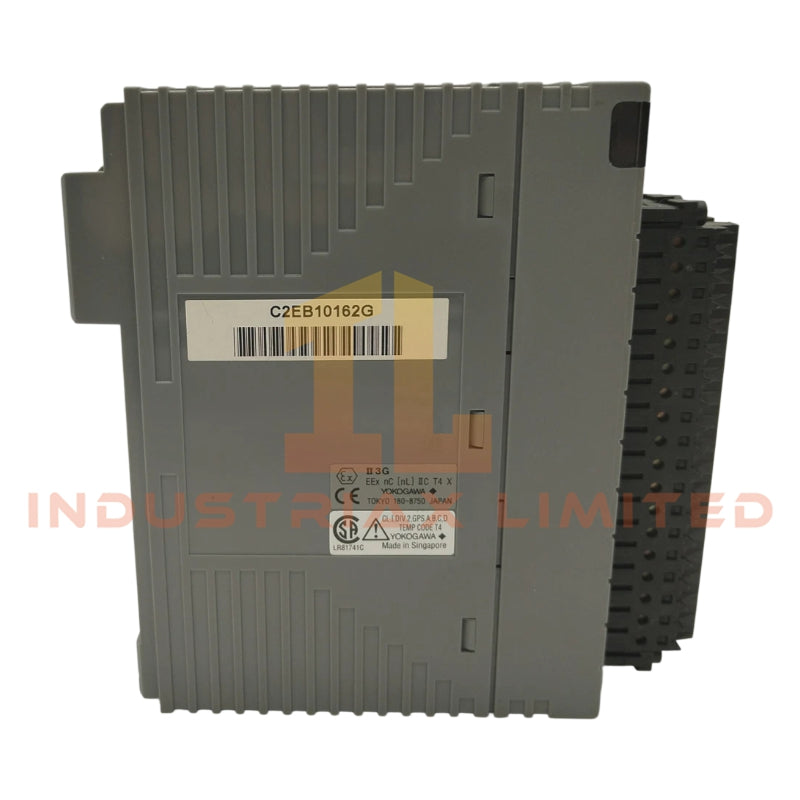

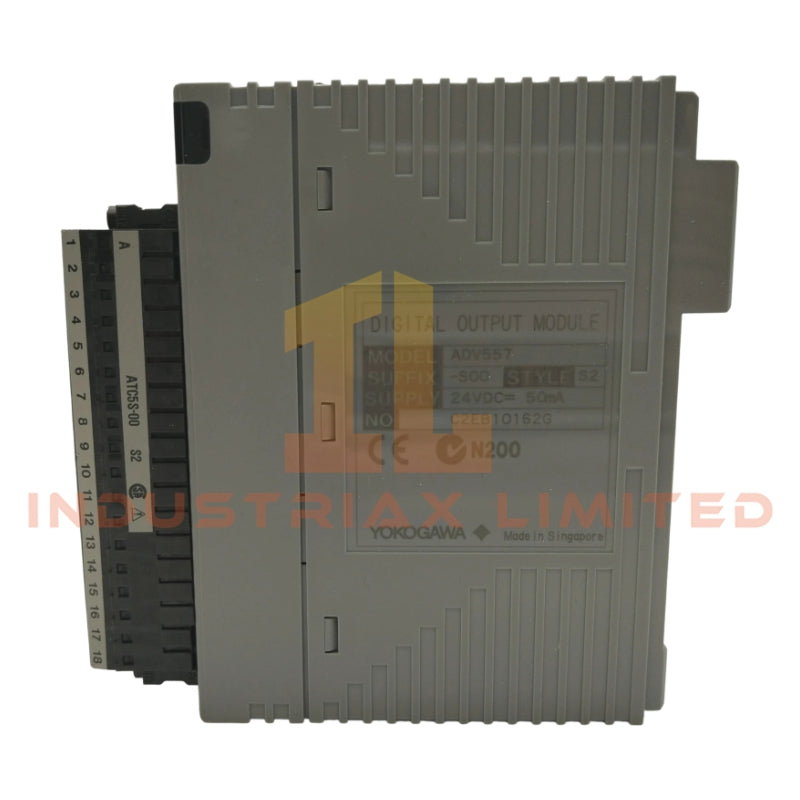

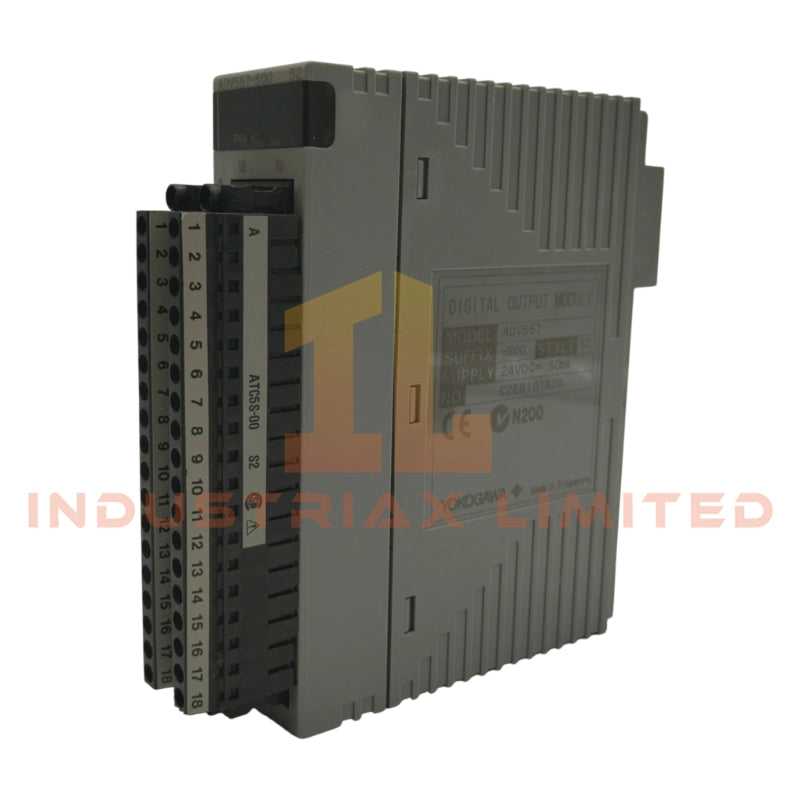

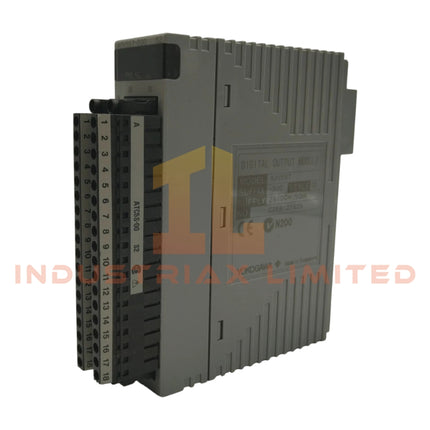

وحدة الإخراج الرقمي Yokogawa ADV557-S00
تم تكوين وحدة Yokogawa ADV557-S00 (وحدة الإخراج الرقمي ADV557-S00) لتشغيل الجهاز الميداني المنفصل في بنية التحكم القائمة على حامل Vnet/IP، وتوفر تبديلًا كهربائيًا مباشرًا للأحمال الخارجية عبر مراحل إخراج الترانزستور المعزولة داخل أنظمة اللوحة الخلفية (DCS) من Yokogawa.
مواصفات الجهاز
| المعلمة |
المواصفات |
| الموديل والعلامة التجارية |
Yokogawa ADV557-S00 |
| المنشأ |
اليابان |
| الوزن |
0.5 كجم |
| الأبعاد |
130 × 127.2 × 32.8 مم |
| درجة حرارة التشغيل |
0 درجة مئوية إلى 55 درجة مئوية |
| استهلاك الطاقة |
يعمل باللوحة الخلفية (غير محدد بشكل منفصل) |
| نوع المنتج |
وحدة الإخراج الرقمي |
| عدد القنوات |
16 مخرجًا معزولًا |
| نوع الإخراج |
NPN مفتوح المجمع (نوع الغطاس) |
| نطاق جهد الإخراج |
12 إلى 24 فولت تيار مستمر |
| الحد الأقصى لتيار الإخراج |
0.5 أمبير لكل قناة |
| تيار الاندفاع |
1.0 أمبير (10 مللي ثانية كحد أقصى) |
| وقت الاستجابة |
<= 0.5 مللي ثانية |
| العزل |
عزل بصري لكل قناة |
| وظائف الحماية |
حماية من الدائرة القصيرة والجهد الزائد |
| التشخيصات |
اكتشاف أعطال القناة والحمل الزائد |
| التركيب |
نظام Vnet/IP مثبت على الرف |
عزل القناة وتنفيذ الإخراج الميداني
تعتمد بنية مرحلة إخراج ADV557-S00 على العزل البصري من قناة إلى قناة مع مراقبة أعطال مستقلة لكل نقطة. تم تكوين كل إخراج ترانزستور لتبديل من نوع الغطاس، مما يدعم واجهة مباشرة للمرحلات والملفات اللولبية والمؤشرات وأحمال الإنذار. داخل أنظمة رفوف Yokogawa Vnet/IP، يتم مزامنة تنفيذ حالة الإخراج من خلال اتصال اللوحة الخلفية، مما يضمن دورات تحديث محددة بين منطق وحدة التحكم وطبقات التشغيل الميداني. يتم تعيين ملاحظات التشخيص لكل قناة داخليًا لسجلات الأعطال على مستوى الوحدة لفحص مستوى الصيانة.
الأسئلة الشائعة (FAQ)
س: هل يمكن تبديل ADV557-S00 أثناء تشغيل النظام؟
ج: تعتمد إمكانية التبديل السريع على تكوين رف النظام. يمنع العزل الكهربائي التلف عبر القنوات، ولكن يجب أن تتبع معالجة اللوحة الخلفية إجراءات إيقاف تشغيل النظام ما لم يتم دعمها بتصميم التكرار للمنصة.
س: ما هو اعتماد تيار اللوحة الخلفية لهذه الوحدة؟
ج: تسحب الوحدة طاقة التشغيل حصريًا من اللوحة الخلفية لنظام Vnet/IP. لا يلزم وجود مصدر طاقة إضافي خارجي.
س: كيف يتم التعامل مع حالة الحمل الزائد على مستوى القناة؟
ج: تنفذ كل قناة تحديدًا داخليًا للتيار واكتشاف الأعطال. تؤدي حالات الحمل الزائد إلى إيقاف تشغيل خاص بالقناة وتحديد العيوب دون التأثير على القنوات الأخرى.
إرشادات التركيب الميداني
حافظ على الاتجاه الصحيح عند إدخال الوحدة في فتحة رف Yokogawa المخصصة لضمان التوصيل الصحيح لموصل اللوحة الخلفية. تحقق من أن جميع توصيلات الأسلاك الميدانية تتوافق مع مواصفات حمل 12 إلى 24 فولت تيار مستمر وأن الأحمال الاستقرائية مثل الملفات اللولبية مزودة بعناصر كبت مناسبة. يوصى باستخدام الكابلات المحمية للبيئات عالية الضوضاء، مع إنهاء الدرع عند نقطة تأريض واحدة لتجنب تكون حلقات التأريض. تجنب الإدخال المباشر ما لم تدعم بنية النظام صراحةً عملية التبديل السريع بموجب إجراءات صيانة محكومة.
