وصف

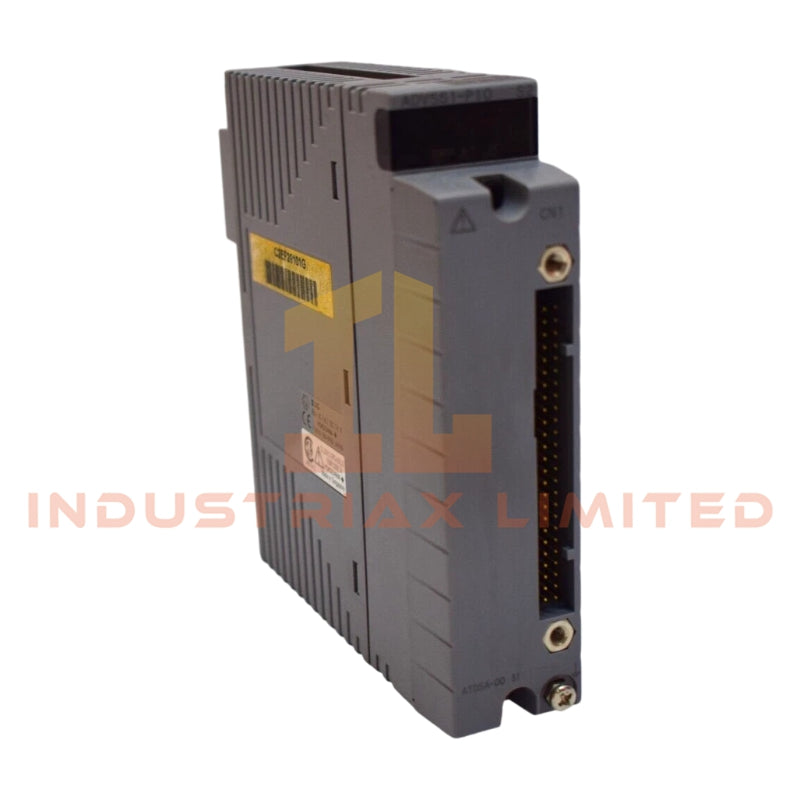

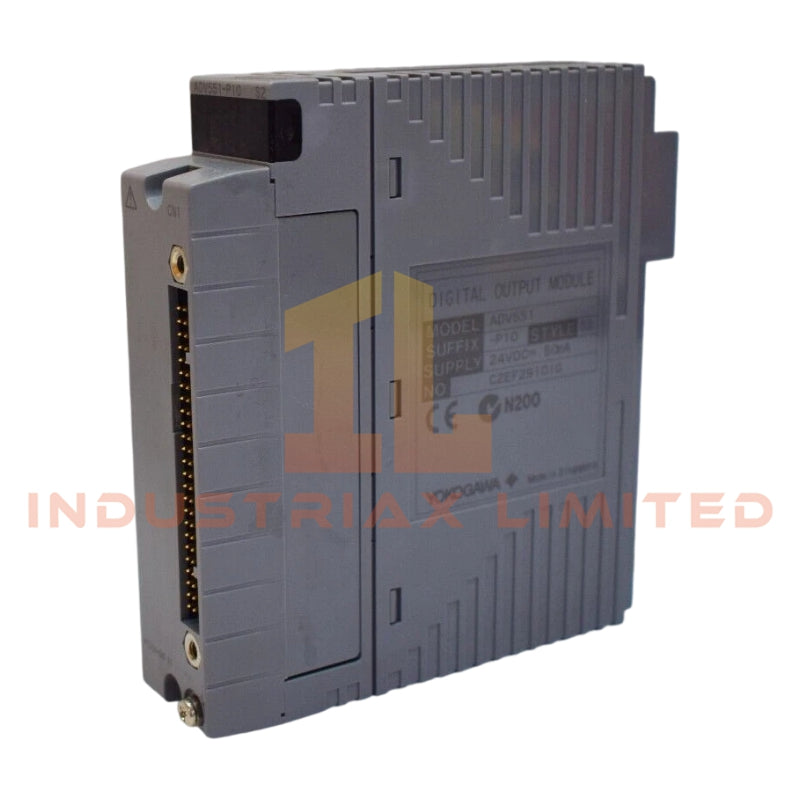

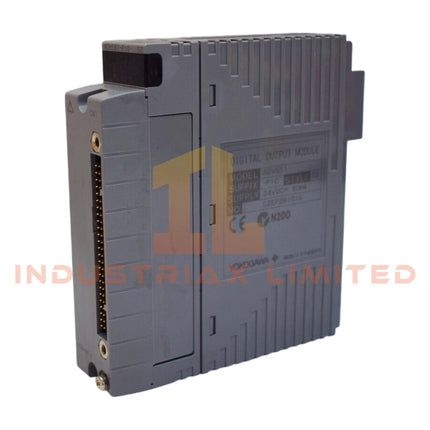

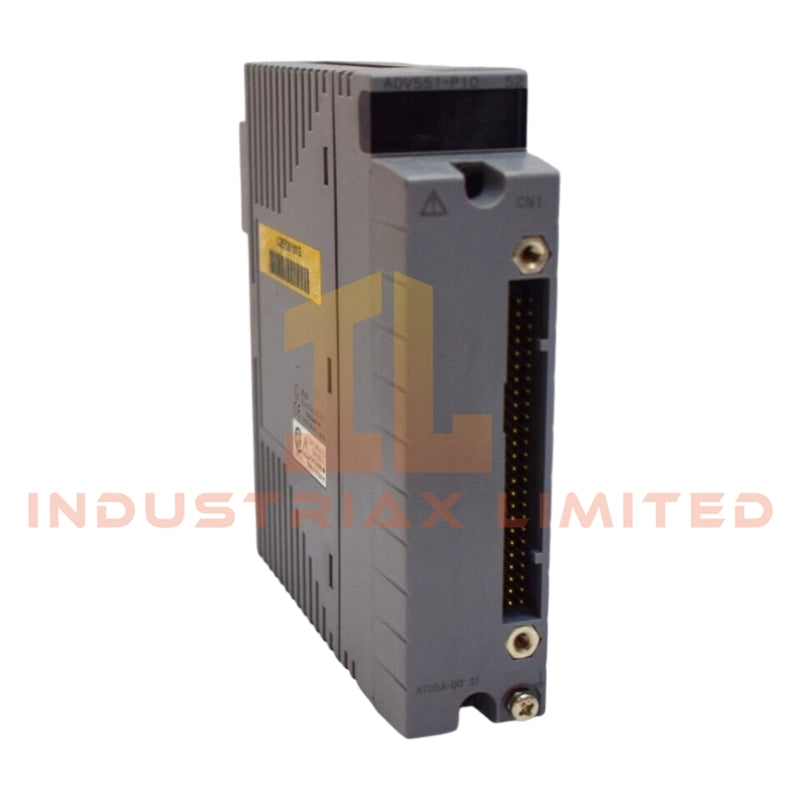

وحدة الإخراج الرقمي Yokogawa ADV551-P10/D5A00
تم تكوين وحدة Yokogawa ADV551-P10/D5A00 (وحدة الإخراج الرقمي ADV551) لتنفيذ الإخراج الرقمي القائم على الترانزستور في هياكل التحكم CENTUM و FIO، وتوفر تبديلًا ماديًا مباشرًا لدوائر إخراج المجال بجهد 24 فولت تيار مستمر من خلال 32 قناة إخراج عاكسة معزولة.
تفسير اللاحقة ومصفوفة النموذج
| المعلمة |
المواصفات |
| النموذج الأساسي |
ADV551 |
| رمز الطلب الكامل |
ADV551-P10/D5A00 |
| اللاحقة الوظيفية |
P - تدعم عرض النبضة والإخراج المتناسب مع الوقت |
| مواصفات المحول |
D5A00 |
| النموذج البديل |
ADV551-P60/D5A00 |
| منصة التركيب |
متوافق مع رف FIO |
المواصفات الفنية للأجهزة
| المعلمة |
المواصفات |
| النموذج |
ADV551-P10/D5A00 |
| العلامة التجارية |
Yokogawa |
| المنشأ |
اليابان |
| نوع المنتج |
وحدة الإخراج الرقمي |
| قنوات الإخراج |
32 |
| نوع الإخراج |
إخراج ترانزستور عاكس للتيار |
| جهد الحمل المقنن |
24 فولت تيار مستمر |
| الحد الأقصى لتيار الحمل |
100 مللي أمبير لكل قناة عند 26.4 فولت تيار مستمر |
| انخفاض الجهد في حالة التشغيل |
1.0 فولت تيار مستمر كحد أقصى |
| تيار التسرب في حالة الإيقاف |
0.1 مللي أمبير كحد أقصى |
| عزل التكامل |
2 كيلو فولت تيار متردد لمدة دقيقة واحدة بين الإشارة والمنطق الداخلي |
| عزل المجموعة المشتركة |
500 فولت تيار متردد لمدة دقيقة واحدة لكل مجموعة من 16 قناة |
| محول الواجهة |
محول كابل ATD5A-00 KS |
| نوع التركيب |
تركيب في رف FIO |
| استهلاك الطاقة |
500 مللي أمبير كحد أقصى عند ناقل داخلي 5 فولت تيار مستمر |
| الوزن |
0.25 كجم |
| الأبعاد |
لم تحددها الشركة المصنعة |
| درجة حرارة التشغيل |
لم تحددها الشركة المصنعة |
عزل القنوات ومعالجة إخراج نظام التحكم الموزع (DCS)
تقوم الوحدة بتطبيق عزل القنوات المجمعة باستخدام تقسيم من 16 قناة مع فصل تحمل 500 فولت تيار متردد بين المجموعات. يتم تقييم عزل جانب الإشارة عن الدوائر المنطقية الداخلية بـ 2 كيلو فولت تيار متردد لمدة دقيقة واحدة. تم تصميم بنية ترانزستور الحوض لتبديل الأحمال الخارجية بجهد 24 فولت تيار مستمر مباشرة داخل أنظمة التحكم الموزعة من Yokogawa.
يتم تمكين تنفيذ عرض النبضة والإخراج المتناسب مع الوقت من خلال اللاحقة الوظيفية "P". تتم معالجة سلوك انتقال الإخراج من خلال تبديل ملامس الترانزستور بدلاً من التنشيط الميكانيكي القائم على المرحل، مما يلغي تآكل الملامسات المرتبط بالإخراجات الكهروميكانيكية.
الأسئلة المتكررة
س: هل تدعم وحدة ADV551-P10/D5A00 مخرجات التلامس المرحلي؟
ج: لا. تستخدم الوحدة مخرجات عاكسة للتيار تعتمد على الترانزستور فقط. يجب أن تتطابق أسلاك الحمل الخارجية مع متطلبات بنية الإخراج العاكس 24 فولت تيار مستمر.
س: هل يمكن تركيب الوحدة في رفوف Yokogawa FIO القياسية بدون محولات خارجية؟
ج: نعم. تم تصميم الوحدة للتركيب المباشر في أنظمة رفوف FIO المتوافقة وتتصل من خلال محول كابل ATD5A-00 KS.
س: هل يتم تحديد التبديل السريع لهذه الوحدة؟
ج: لا تحدد بيانات الشركة المصنعة المقدمة صراحةً إمكانية الإدخال عبر الإنترنت أو التبديل السريع. يجب أن تتبع إجراءات استبدال الوحدة متطلبات صيانة الرف ووحدة التحكم لمنصة Yokogawa DCS المرتبطة.
إرشادات التركيب الميداني
-
تحقق من قطبية الحمل الخارجي قبل تنشيط قنوات الإخراج العاكس.
-
حافظ على الفصل بين أسلاك الإخراج وكابلات الطاقة عالية الجهد لتقليل اقتران الضوضاء الحثية.
-
قم بتوصيل أسلاك تصريف الدرع بنقطة مرجعية أرضية واحدة على جانب الخزانة فقط.
-
تأكد من أن تيار الحمل الميداني لا يتجاوز 100 مللي أمبير لكل قناة تحت أقصى ظروف جهد الإمداد.
-
استخدم تجميع محول ATD5A-00 المحدد عند دمج وصلات كابل KS.
-
أثناء التركيب، قم بعزل طاقة الخزانة قبل إدخال الوحدة أو إزالتها من اللوحة الخلفية لرف FIO.
