وصف

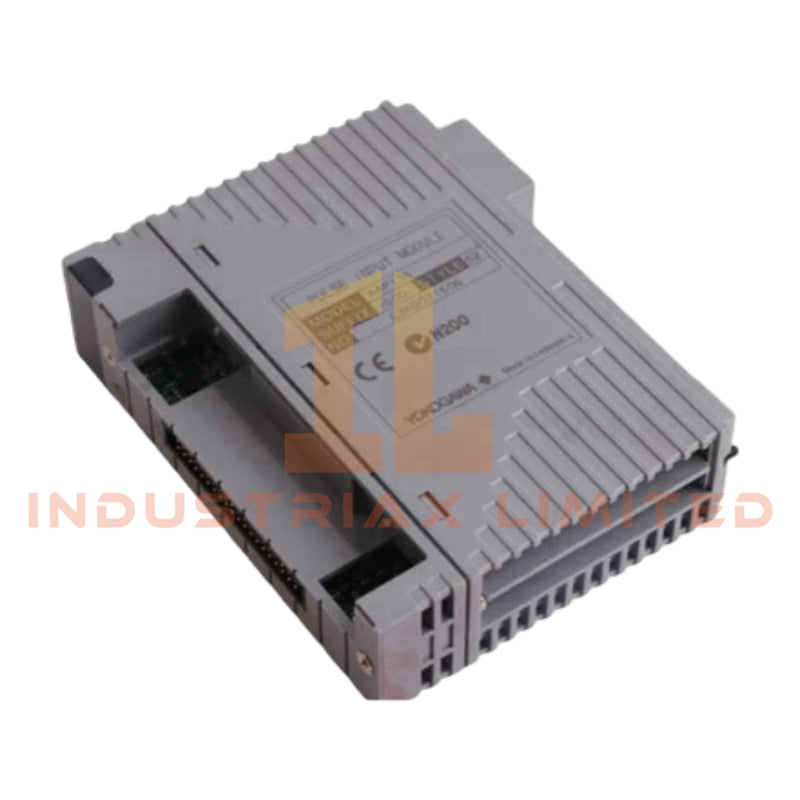

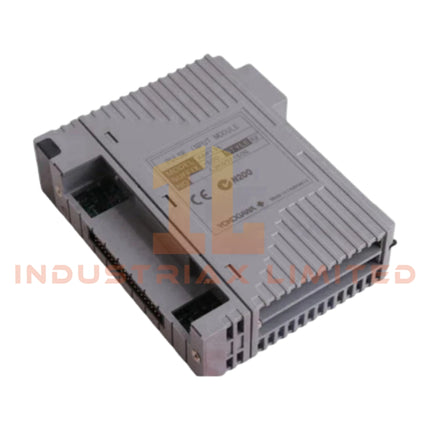

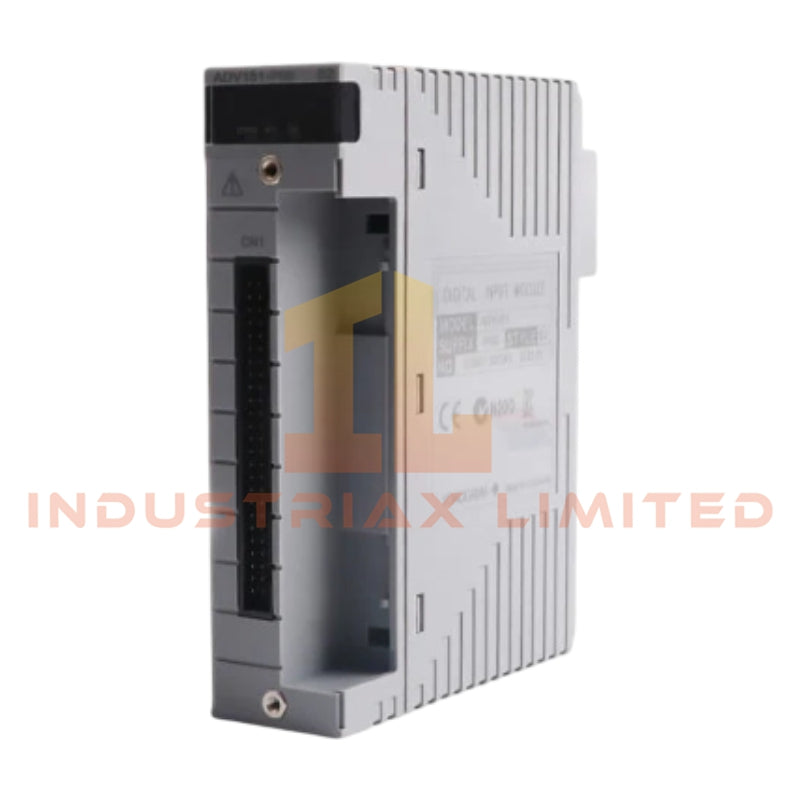

وحدة الإدخال الرقمي Yokogawa ADV151-P53/D5A00
يُعد Yokogawa ADV151-P53/D5A00، والمُدرج أيضًا تحت اسم وحدة الإدخال الرقمي ADV151، بمثابة واجهة اكتساب إشارة 24 VDC منفصلة لحالات تلامس المجال الثنائي ضمن معماريات نظام الإدخال/الإخراج (DCS) من Yokogawa. تم تكوينه للمسح المدخلات المعزولة على مستوى القناة وإنهاء واجهة كابل KS، ويوفر Yokogawa ADV151-P53/D5A00 (وحدة الإدخال الرقمي ADV151) التقاطًا مباشرًا للحالة الكهربائية من أجهزة الأزرار والتلامسات الجافة إلى منطق المعالجة الرقمية على مستوى وحدة التحكم.
تفاصيل اللاحقة ومصفوفة النموذج
-
ADV151: وحدة إدخال رقمي أساسية 32 قناة، 24 VDC معزولة
-
P: تم تمكين تهيئة إدخال الزر
-
5: لا يوجد عرض حالة، ولا يوجد متغير حماية من الانفجار
-
3: مواصفات بيئية ISA G3 مع فئة تشغيل تتراوح من -20 درجة مئوية إلى 70 درجة مئوية
-
/D5A00: خيار محول واجهة كابل KS للإدخال الرقمي 32 قناة (ATD5A-00)
المواصفات الفنية
| المعلمة |
المواصفات |
| طراز العلامة التجارية |
Yokogawa ADV151-P53/D5A00 |
| المنشأ |
اليابان |
| درجة حرارة التشغيل |
-20 درجة مئوية إلى 70 درجة مئوية |
| استهلاك الطاقة |
مدعوم من اللوحة الخلفية (غير محدد) |
| القنوات |
32 قناة |
| جهد الإدخال |
24 VDC |
| العزل |
إدخال رقمي معزول للقناة |
| نوع الواجهة |
محول كابل KS (ATD5A-00) |
عزل القنوات وهندسة مسح الإدخال 24 VDC
تُطبق منصة ADV151 مراحل إدخال معزولة بصريًا لكل قناة لاكتساب إشارة 24 VDC المنفصلة. يتم أخذ عينات من كل قناة إدخال من خلال دوائر تكييف داخلية تفصل جهد توصيلات المجال عن نطاقات منطق اللوحة الخلفية، مما يقلل من التفاعل الكهربائي عبر القنوات في ظل ظروف الإنهاء عالية الكثافة.
في تنفيذ دورة مسح نظام التحكم الموزع (DCS)، تتزامن انتقالات حالة الإدخال مع فترات استقصاء وحدة التحكم، مما يسمح بتعيين محدد لحالة تلامس المجال في سجلات منطق النظام. تحدد واجهة كابل KS (ATD5A-00) تجميعًا منظمًا لأسلاك متعددة القنوات، مما يقلل من كثافة الأطراف عند واجهة الوحدة مع الحفاظ على الفصل الكهربائي لكل قناة.
الأسئلة المتكررة
س: هل تدعم الوحدة التبديل الساخن أثناء تشغيل اللوحة الخلفية المزودة بالطاقة؟
ج: يعتمد التبديل الساخن على تهيئة رف الإدخال/الإخراج من Yokogawa. يجب إزالة الطاقة عن توصيلات المجال قبل إدخال الوحدة لمنع الاقتران العابر في دوائر الإدخال.
س: هل جميع القنوات الـ 32 مستقلة تمامًا في الكشف عن الإشارة؟
ج: كل قناة معزولة بشكل فردي في مرحلة الإدخال؛ ومع ذلك، يتم تعريف التأريض المرجعي عند الإمكانية المشتركة للنظام.
س: ما هو دور محول واجهة كابل KS؟
ج: يقوم محول ATD5A-00 بتوحيد توصيلات 32 قناة في إنهاء كابل منظم مع الحفاظ على مسارات كهربائية فردية للقناة.
إرشادات التثبيت في الموقع
قم بتثبيت الوحدة في قاعدة إدخال/إخراج متوافقة من سلسلة Yokogawa ADV151 مع ضمان التوصيل الكامل بموصل اللوحة الخلفية. حافظ على القطبية الصحيحة 24 VDC عبر أطراف الإدخال الميدانية لتجنب إجهاد التحيز العكسي على المقرنات الضوئية للإدخال. استخدم أسلاك مجدولة محمية لتشغيل الإدخال الطويل، مع إنهاء الدرع عند تأريض خزانة بنقطة واحدة فقط. تأكد من أن توصيلات واجهة كابل KS مثبتة بالكامل ومقفلة ميكانيكيًا لمنع مقاومة التلامس المتقطعة في ظل ظروف الاهتزاز.
