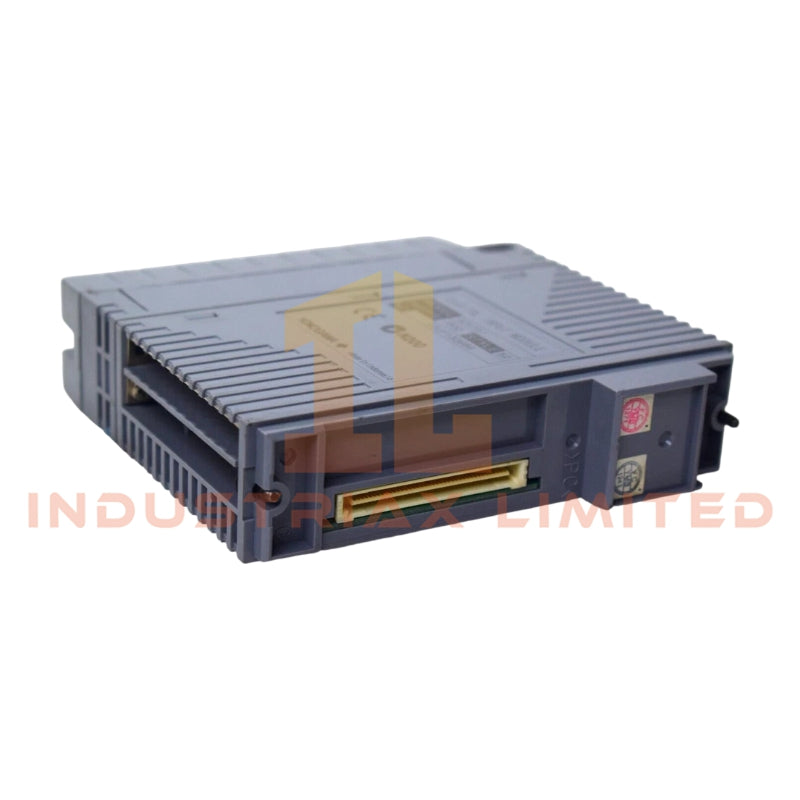

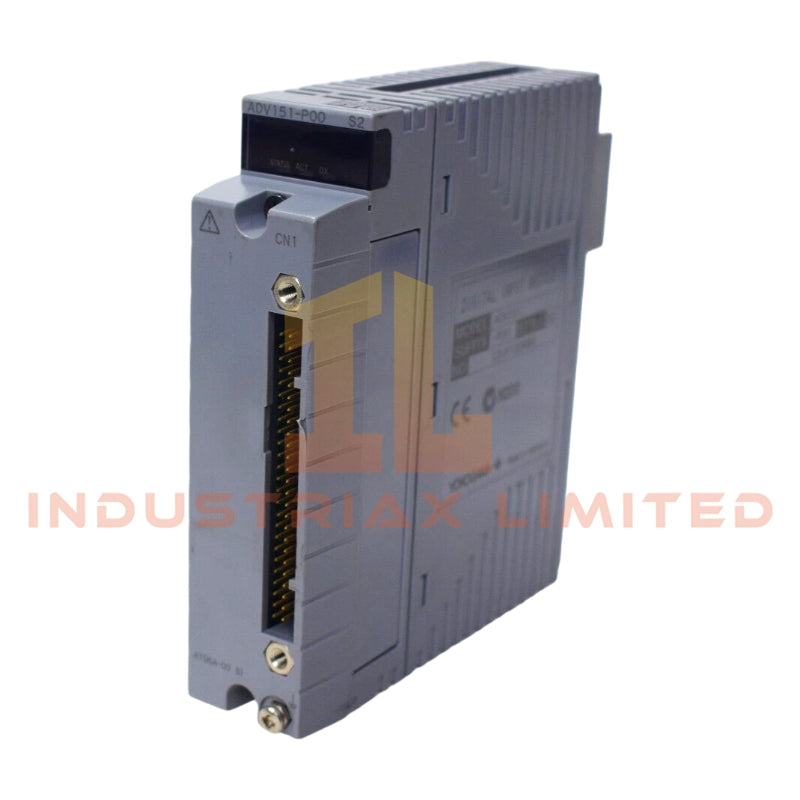

وحدة الإدخال الرقمي Yokogawa ADV151-P50/D5A00
تُعد Yokogawa ADV151-P50/D5A00، والتي تُصنف أيضًا كوحدة الإدخال الرقمي ADV151، بمثابة واجهة اكتساب إشارة منفصلة بجهد 24 فولت تيار مستمر بـ 32 قناة لجهات الاتصال الميدانية للتشغيل/الإيقاف ضمن بنيات الإدخال/الإخراج لأنظمة التحكم الموزعة من Yokogawa. تم تصميم Yokogawa ADV151-P50/D5A00 (وحدة الإدخال الرقمي ADV151) للمسح الضوئي للإدخال المعزول مع خيارات التثبيت بالضغط وواجهة كابل KS، وتوفر أخذ عينات مباشرة للحالة الكهربائية وتحويلها إلى بيانات صورة عملية رقمية على مستوى النظام.
تفصيل اللاحقة ومصفوفة النموذج
-
P: تم تمكين وظيفة إدخال الزر
-
5: لا يوجد عرض للحالة، لا يوجد تكوين حماية من الانفجار
-
0: نوع أساسي متغير
-
/D5A00: محول واجهة كابل KS للإدخال الرقمي بـ 32 قناة (ATD5A-00)
المواصفات الفنية للأجهزة
| المعلمة |
المواصفات |
| نموذج العلامة التجارية |
Yokogawa ADV151-P50/D5A00 |
| الأصل |
اليابان |
| الوزن |
0.3 كجم |
| الأبعاد |
غير محدد |
| درجة حرارة التشغيل |
غير محدد |
| استهلاك الطاقة |
5 فولت تيار مستمر للوحة الخلفية، بحد أقصى 500 مللي أمبير |
| قنوات الإدخال |
32 قناة (معزولة) |
| جهد الإدخال المقنن |
24 فولت تيار مستمر (مصرف/مصدر) |
| جهد الإدخال عند التشغيل (ON) |
18 إلى 26.4 فولت تيار مستمر |
| جهد الإدخال عند الإيقاف (OFF) |
5 فولت تيار مستمر أو أقل |
| تيار الإدخال |
4.1 مللي أمبير +/-20 بالمائة لكل قناة |
| الحد الأقصى لجهد الإدخال |
30 فولت تيار مستمر |
| الجهد المتحمل |
2 كيلو فولت تيار متردد (إدخال-نظام، 1 دقيقة)؛ 500 فولت تيار متردد (مشترك، 1 دقيقة لكل 16 قناة) |
| وقت الاستجابة |
8 مللي ثانية أو أقل |
| التوصيل الخارجي |
طرف تثبيت بالضغط، AKB331، كابل موصل MIL |
عزل القناة وتكييف إدخال 24 فولت تيار مستمر المنفصل (هندسة DCS)
تطبق بنية إدخال ADV151 عزلًا كهربائيًا لكل قناة لاكتساب إشارة منفصلة بجهد 24 فولت تيار مستمر. يتم توجيه كل قناة إدخال عبر دائرة استشعار معزولة قبل التحويل الرقمي للوحة الخلفية، مما يقلل من التفاعل الكهربائي بين القنوات المتجاورة في ظل تكوينات الأسلاك الكثيفة.
من منظور التحكم في العمليات، تقوم الوحدة بتحويل الحالة الثنائية من مدخلات التلامس الميدانية إلى إشارات منطقية متزامنة مع دورة المسح داخل جدول صور إدخال نظام التحكم الموزع (DCS). يحدد نطاق عتبة التشغيل (ON) من 18 إلى 26.4 فولت تيار مستمر وعتبة الإيقاف (OFF) 5 فولت تيار مستمر نطاق التمييز الكهربائي للكشف المستقر عن حالة التلامس في ظل ظروف مقاومة الحلقة المتغيرة.
يسمح خيار واجهة كابل KS (ATD5A-00) بتجميع 32 قناة منظم، مع الحفاظ على المسارات الكهربائية للقناة مستقلة وخصائص العزل.
الأسئلة المتكررة
س: هل يمكن تبديل الوحدة أثناء توصيل الأسلاك الميدانية بالطاقة؟
ج: تعتمد القدرة على إدخال اللوحة الخلفية على تصميم الرف. يجب فصل الطاقة عن المدخلات الميدانية لتجنب اقتران عابر في دوائر استشعار الإدخال.
س: هل تعمل كل قناة بشكل مستقل؟
ج: كل قناة معزولة بشكل فردي في مرحلة استشعار الإدخال؛ ومع ذلك، توجد مجموعة مشتركة كل 16 قناة لهيكل الجهد المتحمل.
س: هل يختلف وقت الاستجابة باختلاف طريقة توصيل الأسلاك؟
ج: يتم تحديد وقت الاستجابة (8 مللي ثانية أو أقل) بواسطة التصفية الداخلية وتزامن دورة المسح ولا يتأثر بنوع الإنهاء الخارجي.
إرشادات التركيب الميداني
قم بتركيب الوحدة في رف إدخال/إخراج متوافق من سلسلة Yokogawa ADV151، مع ضمان التوصيل الكامل لموصل اللوحة الخلفية. حافظ على القطبية الصحيحة لأسلاك حقل 24 فولت تيار مستمر لمنع إجهاد الانحياز العكسي على دوائر الكشف عن الإدخال.
استخدم أسلاك زوجية مجدولة لتوصيلات الإدخال الرقمي لمسافات طويلة وتأكد من إنهاء استمرارية الدرع في نقطة تأريض واحدة بالخزانة. افصل أسلاك الإدخال عن كابلات الطاقة ومخرجات المرحل لتقليل الاقتران الحثي.
يجب تأمين وصلات تثبيت الضغط وواجهة الكابل (AKB331 / MIL / محول KS) ميكانيكيًا للحفاظ على مقاومة تلامس مستقرة في ظل ظروف الاهتزاز.
