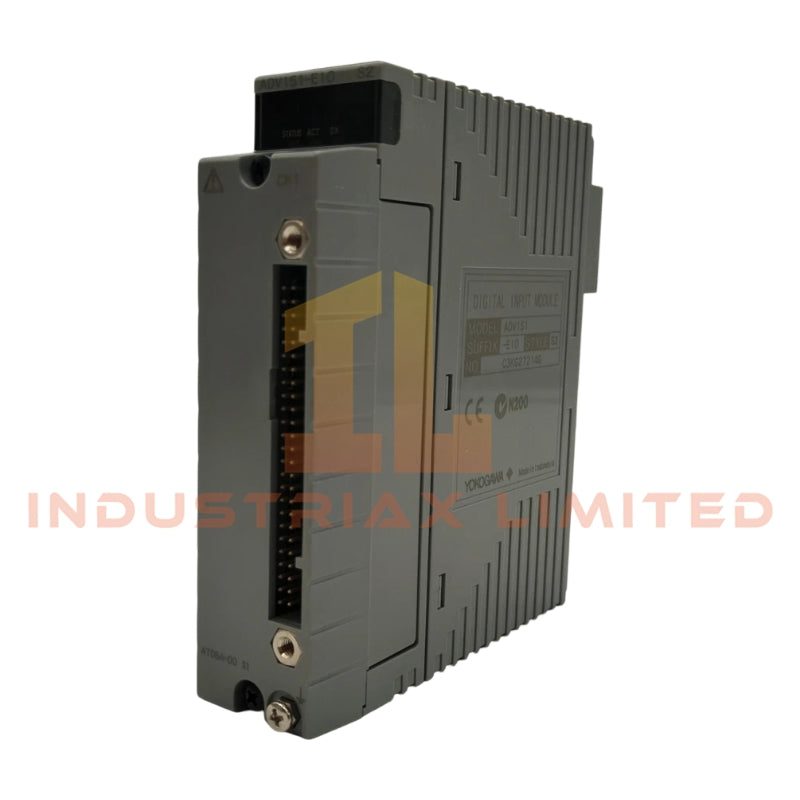

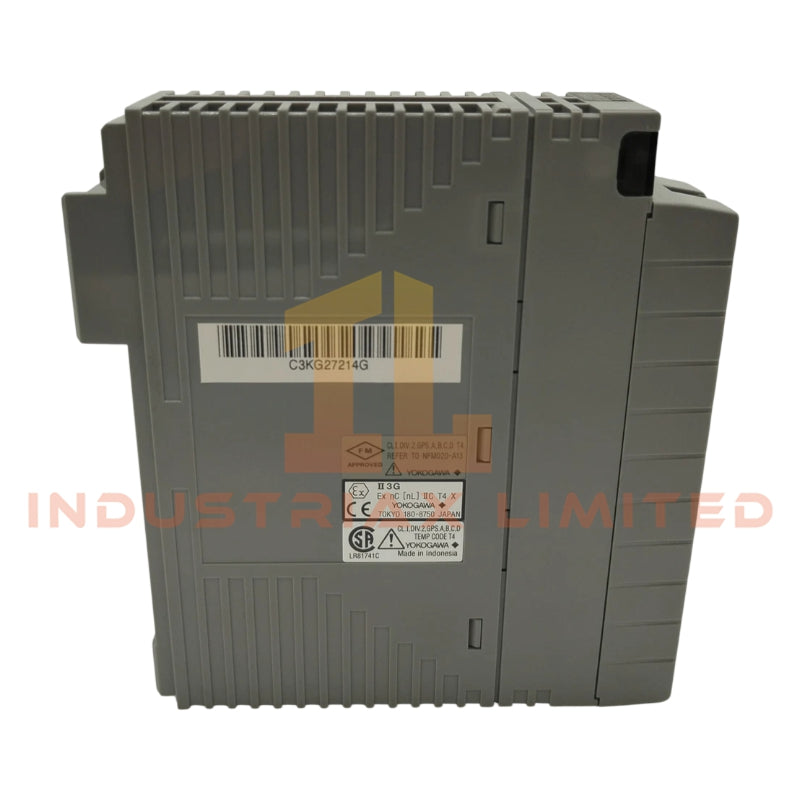

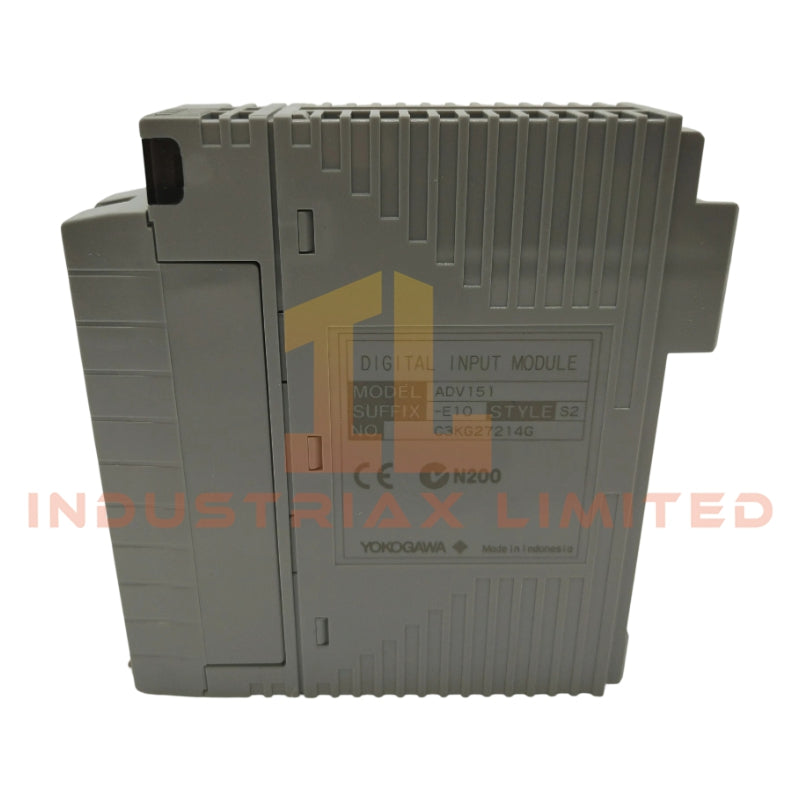

وحدة الإدخال الرقمي Yokogawa ADV151-E10
تعمل وحدة الإدخال الرقمي Yokogawa ADV151-E10، والمُفهرسة أيضًا باسم ADV151-E10، كمكوّنٍ ماديٍّ مخصصٍ لاكتساب الإشارات المنفصلة ضمن منصات نظام Yokogawa FIO. صُمّمت للتعامل مع إشارات المجال 24 VDC في تكوينات 32 قناة، وتوفر Yokogawa ADV151-E10 (وحدة ADV151-E10) تنفيذًا كهربائيًا مباشرًا لاكتشاف حالة التشغيل/الإيقاف من أجهزة المجال الخارجية إلى منطق معالجة مدخلات DCS.
توضيح اللاحقة ومصفوفة النموذج
مواصفات الأجهزة
| المعلمة |
المواصفات |
| العلامة التجارية للنموذج |
Yokogawa ADV151-E10 |
| المنشأ |
اليابان |
| قنوات الإدخال |
32 قناة |
| جهد الإدخال المقدر |
24 VDC (متوافق مع الغاطس/المصدر) |
| جهد تشغيل الإدخال (Input ON Voltage) |
18 إلى 26.4 VDC |
| جهد إيقاف الإدخال (Input OFF Voltage) |
5.0 VDC أو أقل |
| تيار الإدخال |
4.1 مللي أمبير +/- 20% |
| توافق النظام |
نظام Yokogawa FIO |
العزل بين القنوات والتركيب الكهربائي للوحة الخلفية لنظام FIO
تُطبق وحدة ADV151-E10 بنية قنوات إدخال معزولة لتقليل انتشار التداخل الكهربائي بين أطراف المجال. تعمل كل قناة كمسار استشعار مستقل لإشارات 24 VDC المنفصلة، وتدعم تكوينات الأسلاك المختلطة للغاطس/المصدر. ضمن اللوحة الخلفية لنظام FIO، يتم نقل اكتساب حالة الإدخال كبيانات حالة رقمية متسلسلة إلى طبقة وحدة التحكم، مع الحفاظ على الفصل بين أسلاك إنهاء المجال ومجال منطق DCS الداخلي. يتجه تصميم العزل نحو قمع تيارات التسرب بين القنوات وتثبيت هوامش اكتشاف العتبة في ظل ظروف التبديل الصناعية.
الأسئلة المتداولة
س: هل يمكن تبديل ADV151-E10 بسرعة في نظام FIO؟
ج: تعتمد إمكانية التبديل السريع على تكوين الوحدة الأساسية لنظام FIO. تم تصميم الوحدة نفسها للإدخال في اللوحة الخلفية، ولكن إزالتها تحت الحمل تتطلب دعمًا على مستوى النظام.
س: ما هو سلوك حمل اللوحة الخلفية للوحدة؟
ج: تسحب الوحدة إمدادًا منطقيًا داخليًا محددًا عبر اللوحة الخلفية لنظام FIO. يعتمد استهلاك التيار الدقيق على النظام وغير محدد على مستوى الوحدة في البيانات المقدمة.
س: هل تحافظ كل قناة على العزل الكهربائي؟
ج: نعم. كل قناة من قنوات الإدخال الـ 32 معزولة لتقليل التداخل الكهربائي عبر القنوات أثناء عمليات التبديل.
إرشادات التركيب الميداني
يجب تركيب الوحدة في رف قاعدة Yokogawa FIO متوافق مع المحاذاة الصحيحة لموصلات اللوحة الخلفية. يجب أن تراعي أسلاك المجال متطلبات القطبية لتكوينات 24 VDC للغاطس/المصدر. يجب توجيه كابلات إشارة الإدخال بشكل منفصل عن موصلات الطاقة لتقليل الاقتران الاستقرائي. يجب تأريض إنهاء الدرع، عند استخدامه، عند نقطة مرجعية واحدة في خزانة التحكم. يجب أن تتبع عزم شد الطرف ومقياس الأسلاك معايير تركيب نظام Yokogawa لوحدات الإدخال الرقمية.
