وصف

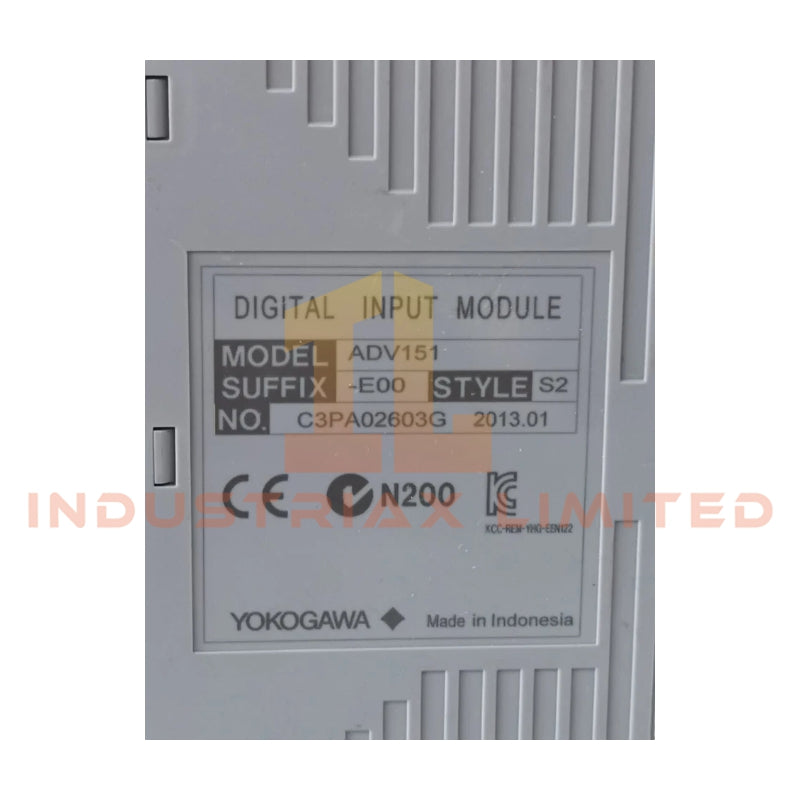

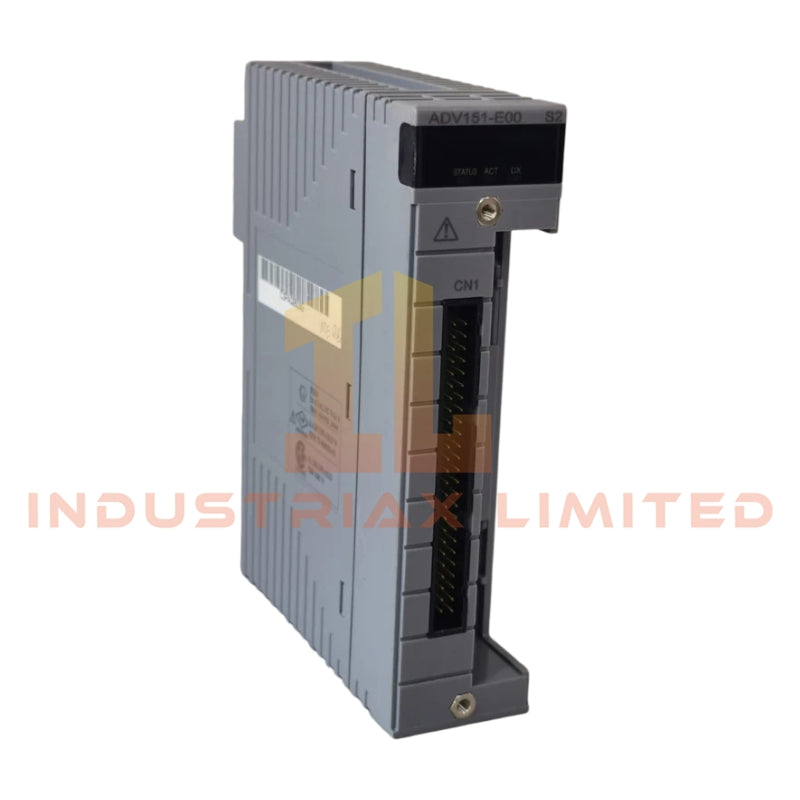

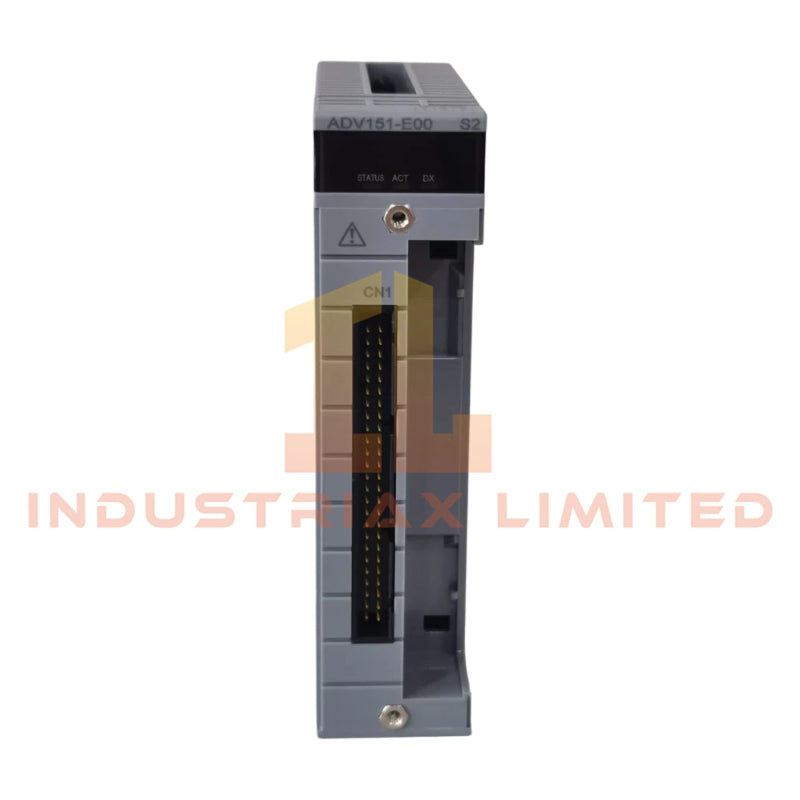

وحدة الإدخال الرقمي Yokogawa ADV151-e00 S2
تُعد وحدة الإدخال الرقمي Yokogawa ADV151-e00 S2 بمثابة وحدة الإدخال الرقمي ADV151 الأساسية المستخدمة لتنفيذ الحصول على إشارات المجال المنفصلة عبر منصات الإدخال/الإخراج القائمة على نظام CENTUM. تحوّل الوحدة حالات التلامس الرقمية للمجال بجهد 24 فولت تيار مستمر إلى إشارات منطقية داخلية معزولة لإرسالها عبر اللوحة الخلفية ضمن بنى التحكم الموزعة.
توضيح اللاحقة ومصفوفة النموذج
-
ADV151: الوحدة الأساسية للإدخال الرقمي
-
e00: متغير التكوين الكهربائي (لم يتم تحديد أي امتداد وظيفي إضافي في البيانات المقدمة)
-
S2: تحديد مستوى مراجعة النمط
-
C3Mc11440G: رمز التصنيع / التتبع
-
Ex Nc [Nl] IIC T4 X: تصنيف علامة الأمان الجوهري
-
Cl. I, Div. 2, Groups A, B, C, D: فئة الامتثال للمواقع الخطرة
-
T4: تحديد حد فئة درجة الحرارة
-
Atd5A-00 S1: مرجع متغير المنصة ذات الصلة (تخطيط السلسلة المساعدة)
المواصفات الفنية للمكونات
| المعلمة |
المواصفات |
| طراز العلامة التجارية |
Yokogawa ADV151-e00 S2 |
| المنشأ |
إندونيسيا |
| الوزن |
300 جرام |
| جهد الإدخال المقنن |
24 فولت تيار مستمر (معيار واجهة المجال) |
| العزل |
العزل الغلفاني من القناة إلى اللوحة الخلفية (يعتمد على البنية) |
| علامة السلامة |
Ex Nc [Nl] IIC T4 X |
| تصنيف المخاطر |
الفئة الأولى، القسم 2، المجموعات A، B، C، D |
معالجة إشارات التحكم الميدانية وسلوك عزل القناة
ضمن أنظمة الإدخال/الإخراج الموزعة من يوكوجاوا، تنفذ مرحلة الإدخال ADV151 معالجة إشارات على مستوى القناة قبل إرسالها عبر اللوحة الخلفية. تُخزن حالات التلامس الرقمية مؤقتًا عبر دوائر إدخال معزولة بصريًا لقمع اختلافات الجهد الأرضي بين أسلاك المجال ومرجع منطق النظام. تحافظ الوحدة على التعرف على عتبة إدخال محددة للإشارات الاسمية بجهد 24 فولت تيار مستمر، مع ترشيح داخلي لرفض ارتداد التلامس العابر.
يتم التعامل مع الاتصال باللوحة الخلفية عبر تحكيم نظام الناقل، حيث تتم مزامنة لقطات حالة الإدخال على فترات دورة المسح الضوئي المحددة بواسطة وحدة التحكم. تشير علامة الأمان الجوهري (Ex Nc [Nl] IIC T4 X) إلى التوافق مع مناطق الأسلاك الميدانية غير القابلة للاشتعال ضمن حدود طاقة محددة.
أسئلة متكررة
س: هل تدعم الوحدة ADV151-e00 S2 الاستبدال الساخن (hot-swap) في ظل ظروف اللوحة الخلفية المزودة بالطاقة؟
ج: تعتمد إمكانية الاستبدال الساخن على بنية نظام قاعدة الإدخال/الإخراج من يوكوجاوا. الوحدة نفسها لا تدير قفل الإدخال بشكل مستقل.
س: ما هو سلوك ترشيح الإدخال لمفاتيح التلامس الجافة سريعة التبديل؟
ج: تطبق قنوات الإدخال ترشيحًا داخليًا لتقليل الارتداد لتحقيق استقرار في انتقالات حالة التلامس قبل دورات تحديث اللوحة الخلفية.
س: هل يمنع عزل القنوات التسرب عبر القنوات في ظل أسلاك ميدانية مختلطة؟
ج: يقلل العزل من القناة إلى اللوحة الخلفية من الاقتران الكهربائي، بينما تحد مجموعات القنوات وفصل لوحة الدوائر المطبوعة (PCB) من تداخل الإشارة المجاورة.
إرشادات التركيب الميداني
يجب تركيب الوحدة فقط في وحدة قاعدة إدخال/إخراج يوكوجاوا متوافقة مع محاذاة المفتاح الميكانيكي الصحيحة. تأكد من أن أسلاك المجال تتبع معايير التلامس الجاف 24 فولت تيار مستمر مع التحقق الصحيح من القطبية عند الاقتضاء. يجب تأريض الكابلات المحمية عند نقطة أرضية واحدة لتقليل تشكيل حلقات الأرض. حافظ على الفصل بين أسلاك الإدخال الرقمي والموصلات ذات الجهد العالي لتقليل الاقتران الكهرومغناطيسي. تحقق من علامة الامتثال للمناطق الخطرة قبل النشر في المناطق المصنفة. يجب أن تكون موصلات اللوحة الخلفية مثبتة بالكامل لضمان سلامة الإشارة المستقرة عبر جميع القنوات.
