وصف

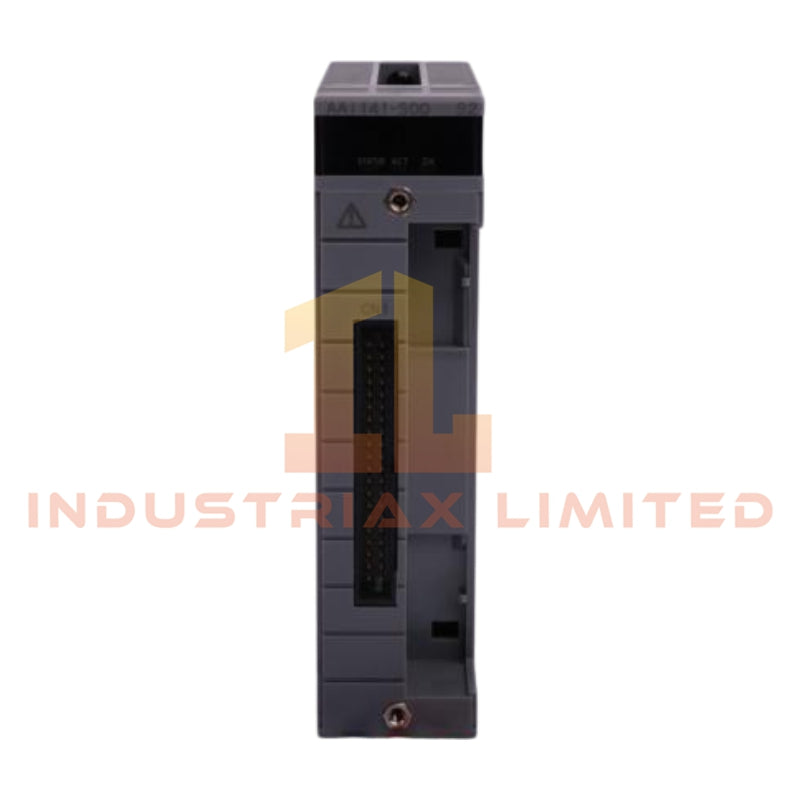

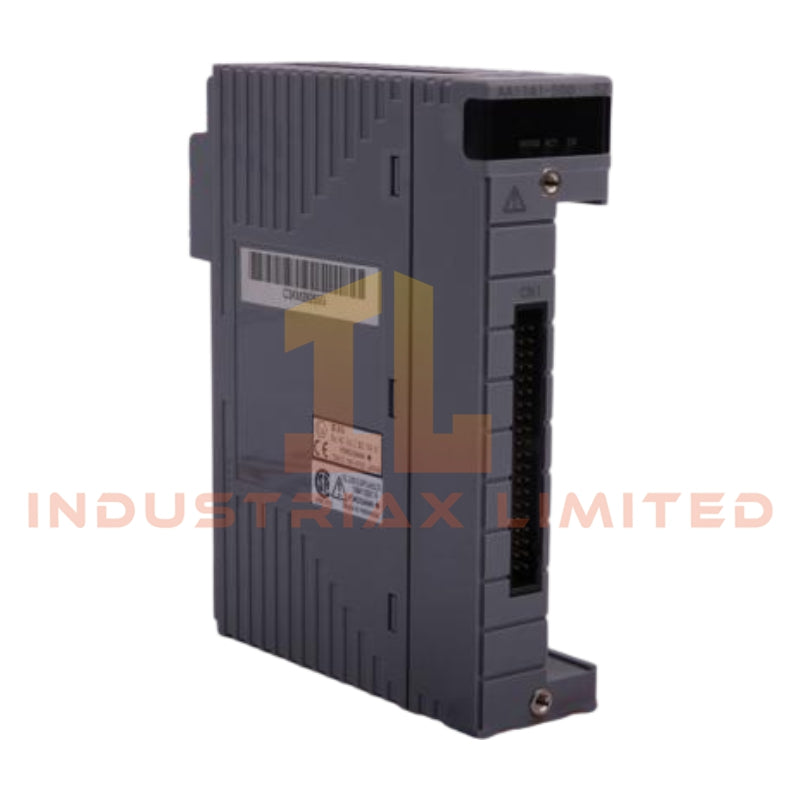

وحدة الإدخال الرقمي للتيار المتردد Yokogawa ADV142-P03
تم تكوينها لاكتساب الإشارات المنفصلة للتيار المتردد في أنظمة CENTUM VP، وتوفر الوحدة Yokogawa ADV142-P03 (وحدة الإدخال الرقمي للتيار المتردد ADV142) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعالج الوحدة مدخلات المجال 200 إلى 240 فولت تيار متردد عبر 16 قناة معزولة بعزل مشترك كل 8 قنوات وتدعم مراقبة حالة التشغيل/الإيقاف جنبًا إلى جنب مع وظائف عد حافة زر الضغط.
توضيح اللاحقة ومصفوفة النموذج
| جزء النموذج |
الوصف |
| ADV142 |
وحدة إدخال رقمية للتيار المتردد |
| -P03 |
متغير مواصفات الإدخال 200 إلى 240 فولت تيار متردد |
المواصفات الفنية
| المعلمة |
المواصفات |
| النموذج |
ADV142-P03 |
| العلامة التجارية |
Yokogawa |
| الأصل |
اليابان |
| نوع المنتج |
وحدة إدخال رقمية للتيار المتردد |
| عدد القنوات |
16 |
| نوع إشارة الإدخال |
إدخال رقمي للتيار المتردد |
| عزل الإشارة |
عزل مشترك كل 8 قنوات |
| الجهد المقنن للإدخال |
200 إلى 240 فولت تيار متردد، 50/60 هرتز |
| جهد تشغيل الإدخال (الذروة) |
160 فولت تيار متردد (226 فولت ذروة) إلى 264 فولت تيار متردد (373 فولت ذروة) |
| جهد إيقاف الإدخال (الذروة) |
40 فولت تيار متردد (56 فولت ذروة) كحد أقصى |
| تيار الإدخال (نموذجي) |
6.2 مللي أمبير لكل قناة عند 240 فولت / 60 هرتز |
| تيار الإدخال (الأقصى) |
9.3 مللي أمبير لكل قناة |
| زمن استجابة الإدخال |
160 مللي ثانية كحد أقصى |
| الحد الأدنى لزمن كشف التشغيل |
200 مللي ثانية |
| الحد الأقصى لدورة التشغيل/الإيقاف |
2.5 هرتز |
| جهد تحمل |
2 كيلو فولت تيار متردد لمدة دقيقة واحدة (إشارة إلى النظام)، 1.35 كيلو فولت تيار متردد بين المشتركات |
| استهلاك الطاقة |
500 مللي أمبير عند 5 فولت تيار مستمر |
| الوزن |
0.3 كجم |
| الأبعاد |
غير محدد في البيانات المقدمة |
| درجة حرارة التشغيل |
غير محدد في البيانات المقدمة |
| دعم التكرار |
يدعم التكوين المكرر المزدوج |
عزل القناة ومعالجة إشارة نظام التحكم الموزع (DCS)
تطبق الوحدة ADV142-P03 عزل تجميع القنوات كل 8 قنوات لفصل إشارات التيار المتردد عالية الجهد عن دوائر التحكم الداخلية ضمن بنى إدخال/إخراج CENTUM VP. تدعم الوحدة اكتساب الحالة المنفصلة لجهات الاتصال العملية 200 إلى 240 فولت تيار متردد مع الحفاظ على الفصل الكهربائي بين المشتركات المعزولة.
تتضمن معالجة الإدخال التحقق من حالة التشغيل/الإيقاف واكتشاف نبضات زر الضغط لمراقبة الانتقال منخفض التردد حتى 2.5 هرتز. تم تصميم حواجز العزل للتكامل المباشر في خزانات التحكم في العمليات الموزعة حيث توجد نهايات مجال بجهد مختلط وحلقات استشعار تيار متردد مؤرضة.
الأسئلة الشائعة
س: هل تدعم الوحدة ADV142-P03 تشغيل إدخال/إخراج مكرر؟
ج: نعم. تدعم الوحدة التكوين المكرر المزدوج ضمن بنى نظام Yokogawa CENTUM VP المتوافقة.
س: هل يمكن للوحدة اكتشاف انتقالات النبضات قصيرة المدة من أزرار الضغط؟
ج: نعم. الحد الأدنى المحدد لزمن كشف التشغيل لمعالجة إدخال زر الضغط هو 200 مللي ثانية، مع أقصى معدل دورة تشغيل/إيقاف يبلغ 2.5 هرتز.
س: ما هيكل العزل المستخدم لقنوات الإدخال؟
ج: توفر الوحدة عزلًا مشتركًا لكل 8 قنوات إدخال. تم تقييم جهد تحمل العزل الكهربائي من الإشارة إلى النظام بـ 2 كيلو فولت تيار متردد لمدة دقيقة واحدة.
إرشادات التركيب الميداني
-
تحقق من جهد إدخال المجال قبل تنشيط الدوائر الطرفية. الوحدة مخصصة لإشارات الإدخال المنفصلة 200 إلى 240 فولت تيار متردد فقط.
-
حافظ على الفصل بين أسلاك إدخال التيار المتردد والكابلات التناظرية أو الاتصالات ذات المستوى المنخفض داخل الخزانة لتقليل اقتران الضوضاء المستحثة.
-
قم بتوصيل دروع الكابلات وفقًا لمعايير تأريض المصنع وإنهاء الدروع عند نقطة مرجع تأريض واحدة حيثما ينطبق ذلك.
-
تأكد من تثبيت اللوحة الخلفية وتثبيتها قبل تطبيق طاقة النظام في تكوينات العقدة المتكررة.
-
استخدم الكتل الطرفية المصنفة بشكل صحيح ومسافة العزل لأسلاك التيار المتردد عالية الجهد.
-
قم بإجراء فحوصات مقاومة العزل على حلقات المجال قبل إدخال الوحدة عند تشغيل التركيبات الجديدة.
