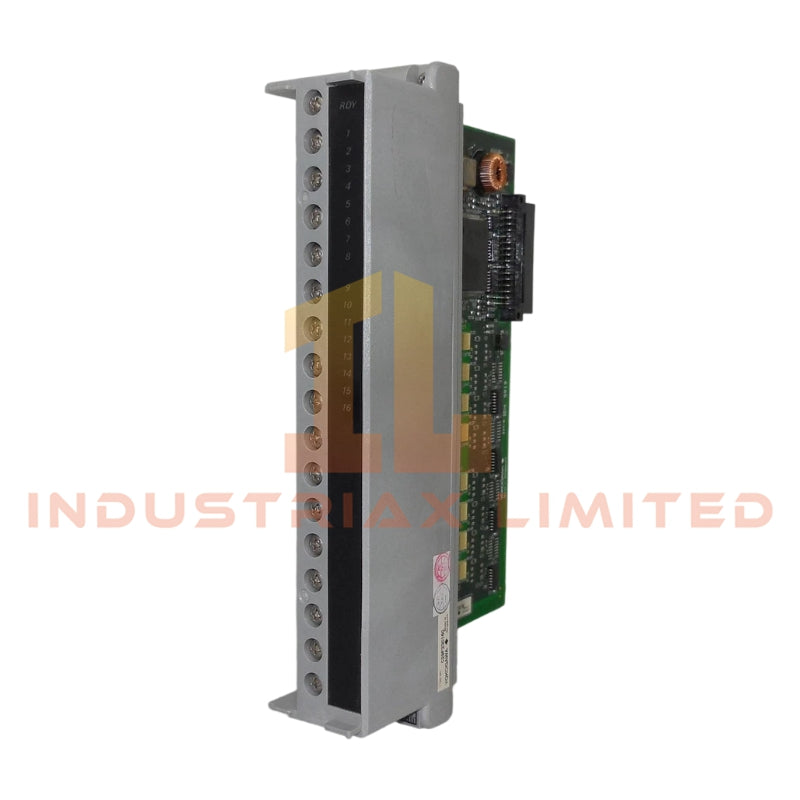

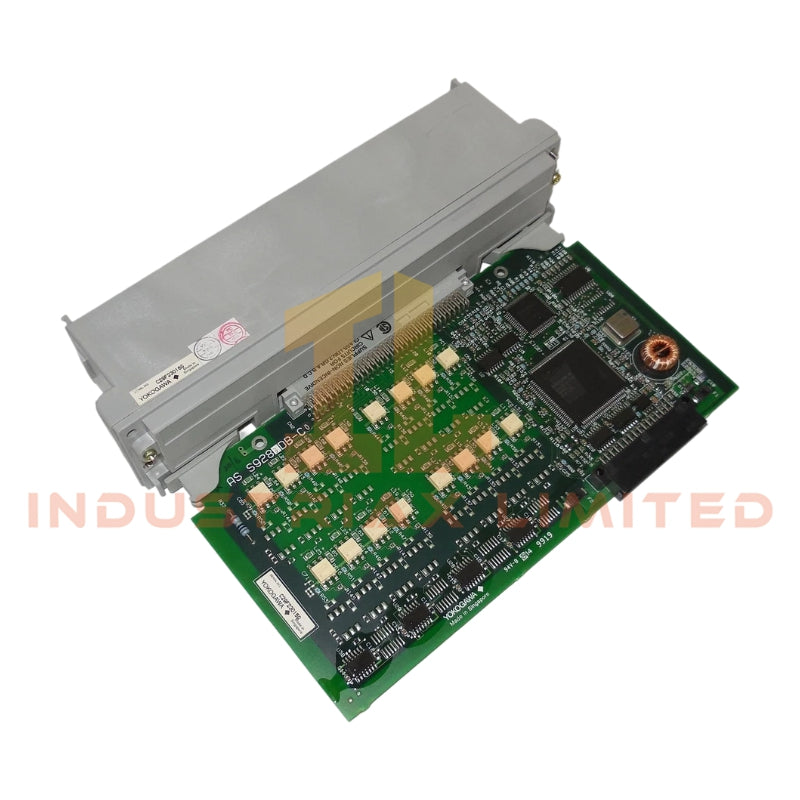

وحدة إخراج الاتصال Yokogawa ADM51T

تعمل الوحدة Yokogawa ADM51T، والمعروفة أيضًا باسم وحدة إخراج الاتصال ADM51T، كمكون أجهزة مخصص لتشغيل المرحلات والمؤشرات الخارجية ضمن أنظمة CENTUM CS3000 DCS. توفر تبديل ON/OFF محدد عبر 16 قناة ترحيل مستقلة مع الحفاظ على عزل كهربائي بين القنوات.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa ADM51T
المنشأ	اليابان
الوزن	حوالي 250 جرام (بما في ذلك الأطراف)
الأبعاد	نوع كتلة طرفية، عامل شكل الوحدة القياسية
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
نطاق الرطوبة	5 إلى 95 بالمائة رطوبة نسبية، غير مكثفة
نقاط الإخراج	16 قناة ترحيل مستقلة
نوع الإخراج	وصلات ترحيل من النوع C (SPDT)
أقصى جهد تبديل	250 فولت تيار متردد أو 30 فولت تيار مستمر
أقصى تيار تبديل	2 أمبير لكل نقطة، 8 أمبير لكل مجموعة مشتركة
الحد الأدنى للحمل	10 ميلي فولت تيار مستمر عند 1 ميلي أمبير
العمر الميكانيكي	20 مليون عملية (بدون حمل)
العمر الكهربائي	100,000 عملية عند الحمل المقاوم المقدر
وقت الاستجابة	التشغيل: 10 مللي ثانية؛ التحرير: 5 مللي ثانية
مقاومة العزل	>100 ميجا أوم عند 500 فولت تيار مستمر
قوة العزل الكهربائي	2300 فولت تيار متردد لمدة دقيقة واحدة بين الأطراف والأرض
استهلاك الطاقة	عادةً ≤ 130 مللي أمبير عند 24 فولت تيار مستمر

عزل قناة بقناة واعتبارات ناقل المجال

تحافظ وحدة ADM51T على عزل كلفاني بين كل قناة إخراج ولوحة المنطق الخلفية لنظام DCS. يمنع هذا التصميم الارتفاعات الكهربائية أو الأعطال في حلقة ترحيل واحدة من التأثير على الحلقات المجاورة. يتوافق العزل مع معايير EMC الصناعية وهو متوافق مع إشارات حلقة HART 4-20 مللي أمبير في شبكات التحكم بالعمليات المختلطة التناظرية والرقمية. توفر مؤشرات LED لحالة القناة تحققًا بصريًا فوريًا لتشخيصات التشغيل.

الأسئلة المتداولة

س: هل تدعم ADM51T الاستبدال عبر الإنترنت دون إيقاف تشغيل DCS؟
ج: نعم. تم تصميم الوحدة للتبديل السريع، مما يسمح بالاستبدال بينما تظل اللوحة الخلفية مزودة بالطاقة.

س: ما هو أقصى تيار مشترك لمجموعة الترحيل؟
ج: تدعم كل مجموعة مشتركة ما يصل إلى 8 أمبير إجمالي، مع تصنيف النقاط الفردية بحد أقصى 2 أمبير.

س: هل يمكن للوحدة الاتصال مباشرة بصمامات الملف اللولبي 24 فولت تيار مستمر؟
ج: نعم. تتعامل وصلات الترحيل مع ما يصل إلى 30 فولت تيار مستمر، وهي مناسبة لأجهزة المجال القياسية 24 فولت تيار مستمر.

إرشادات التركيب الميداني

1. قم بتركيب الوحدة على رف طرفي متوافق مع CENTUM CS3000 مع وصلات طرفية آمنة.
2. قم بتوصيل أجهزة المجال الخارجية بوصلات SPDT، مع التأكد من أن المجموعة المشتركة لا تتجاوز التيار المقدر.
3. حافظ على فصل أسلاك الجهد العالي والجهد المنخفض لتقليل التداخل الكهرومغناطيسي.
4. تأريض الحماية وفقًا للممارسات الصناعية القياسية لتجنب تشويه الإشارة.
5. تحقق من مؤشرات LED لكل قناة أثناء التشغيل قبل تطبيق الحمل التشغيلي الكامل.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
