وصف

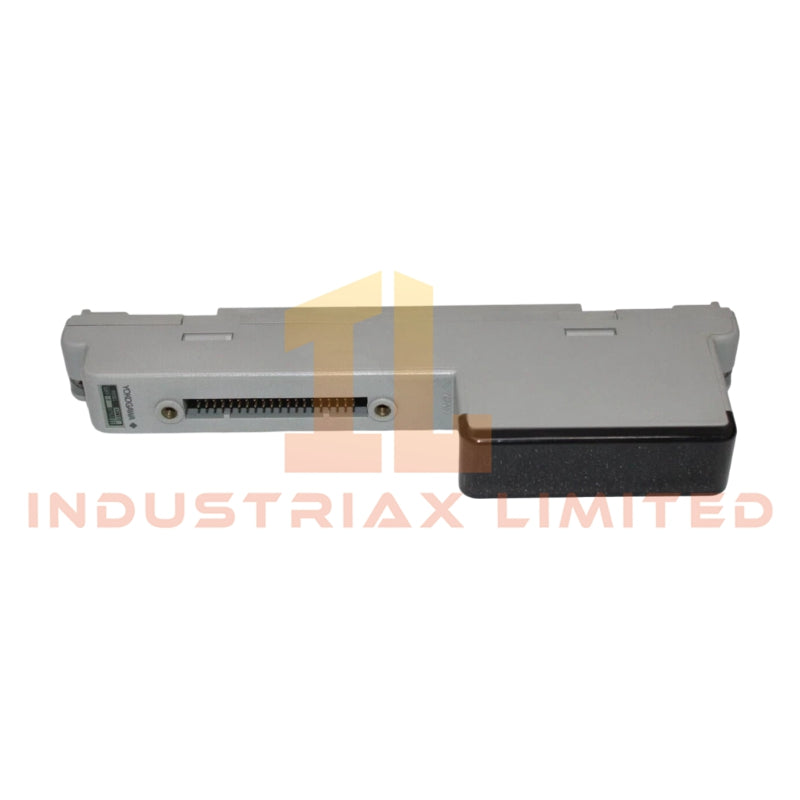

وحدة خرج التلامس Yokogawa ADM51C-2

تم تكوين وحدة Yokogawa ADM51C-2 (وحدة خرج التلامس ADM51C) لتنفيذ إشارة التلامس الرقمي في منصات Yokogawa CENTUM CS 3000 و CENTUM CS 1000، وهي توفر تبديلًا كهربائيًا مباشرًا عبر 16 نقطة خرج تلامس ترانزستوري. تقوم الوحدة بمعالجة أوامر الخرج المنفصلة من اللوحة الخلفية لـ DCS وتنقل إشارات التلامس النبضية إلى الدوائر الخارجية من جانب المجال.

تفكيك اللاحقة ومصفوفة النموذج

النموذج	الوصف
ADM51C-2	وحدة خرج تلامس 16 نقطة لمنصات CENTUM CS series DCS

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	ADM51C-2
العلامة التجارية	Yokogawa
نوع المنتج	وحدة خرج تلامس
الأنظمة المتوافقة	CENTUM CS 3000, CENTUM CS 1000
نقاط الخرج	16 نقطة
نوع إشارة الخرج	خرج تلامس ترانزستوري
تصنيف التلامس (الحمل المقاوم)	30 VDC، 100 mA أو أقل
تصنيف التلامس (الحمل الاستقرائي)	30 VDC، 100 mA أو أقل
نطاق إعداد عرض النبضة	0.1 ثانية إلى 7200 ثانية
دقة عرض النبضة	20 مللي ثانية
استهلاك التيار	600 مللي أمبير أو أقل عند 5.0 VDC
مصدر الطاقة	إمداد لوحة خلفية 5.0 VDC
طريقة التركيب	تركيب رف DCS
واجهة الإشارة	واجهة اتصال اللوحة الخلفية
نوع العزل	عزل خرج ترانزستوري قائم على القناة
الأصل	اليابان

عزل القناة ومعالجة إشارة DCS

تقوم وحدة ADM51C-2 بتنفيذ تبديل الخرج المنفصل القائم على الترانزستور عبر قنوات خرج معزولة مدمجة في بنية I/O لـ CENTUM DCS. يتم توجيه الإشارة من خلال واجهة اللوحة الخلفية لـ Yokogawa، مما يسمح بمزامنة الأوامر بين معالجات التحكم الميداني ودوائر الخرج البعيدة.

تدعم الوحدة تنفيذ الخرج النبضي مع توقيت قابل للتكوين من 0.1 ثانية إلى 7200 ثانية. وهذا يسمح بالتعامل المباشر مع تشغيل المرحلات الموقوتة، والتحكم في التلامس البيني، والمنطق المنفصل الذي يتم تشغيله بواسطة التسلسل دون الحاجة إلى أجهزة توقيت خارجية.

بالنسبة للأحمال الميدانية الاستقرائية، يوصى باستخدام مكونات قمع خارجية مثل ثنائيات التغذية العكسية أو كابحات RC لتقليل انتشار الجهد العابر في مراحل خرج الترانزستور.

الأسئلة المتكررة

س: هل تدعم ADM51C-2 تبديل الحمل الاستقرائي المباشر؟
ج: نعم. تدعم الوحدة الأحمال الاستقرائية حتى 30 VDC و 100 مللي أمبير لكل نقطة خرج. يجب تركيب قمع خارجي للتيار الزائد عبر الأجهزة الاستقرائية للحد من العوامل العابرة للتبديل.

س: هل يسمح بالتبديل السريع أثناء تشغيل DCS النشط؟
ج: تعتمد إمكانية التبديل السريع على تكوين رف ومتحكم CENTUM. يجب أن يتبع إدخال الوحدة أو إزالتها إجراءات الصيانة الخاصة بـ Yokogawa لمنع انقطاع اتصال اللوحة الخلفية.

س: كيف يتم تكوين توقيت النبض على مخارج الوحدة؟
ج: يمكن تعديل مدة النبضة من 0.1 ثانية إلى 7200 ثانية بدقة 20 مللي ثانية من خلال معلمات تكوين الهندسة من جانب النظام.

إرشادات التركيب الميداني

• تحقق من استقرار طاقة اللوحة الخلفية بجهد 5.0 VDC قبل إدخال الوحدة.
• حافظ على الفصل بين أسلاك الإشارة منخفضة المستوى وكابلات الطاقة الاستقرائية داخل خزانة التحكم.
• استخدم أسلاكًا ميدانية محمية عندما تكون هناك كبلات طويلة بالقرب من معدات التبديل عالية التردد.
• قم بتركيب أجهزة قمع التيار الزائد مباشرة عبر ملفات المرحلات، أو الملفات اللولبية، أو المحركات الاستقرائية المتصلة بقنوات الخرج.
• تأكد من عزم ربط الأطراف وفقًا لمعايير تجميع الخزانات لمنع ظروف التلامس المتقطعة.
• قم بإجراء فحوصات استمرارية حلقة الخرج قبل تنشيط الأحمال من جانب المجال.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
