وصف

نظرة عامة

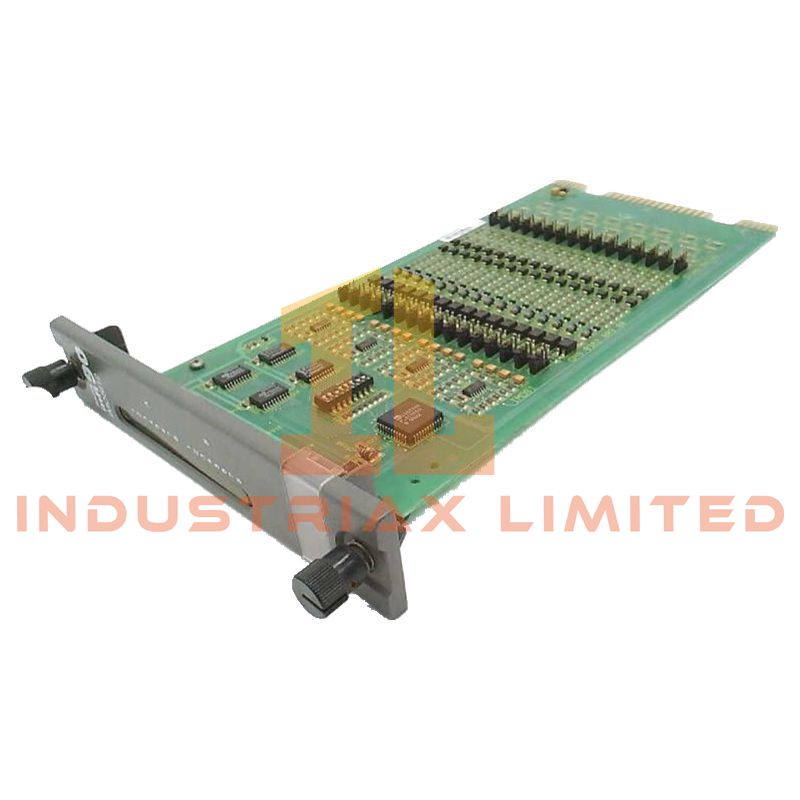

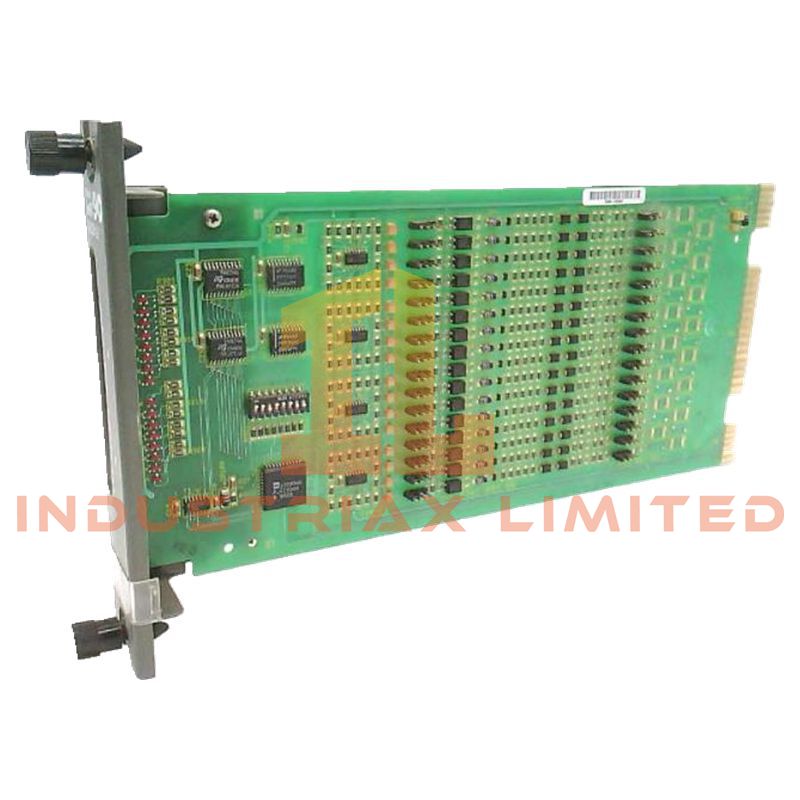

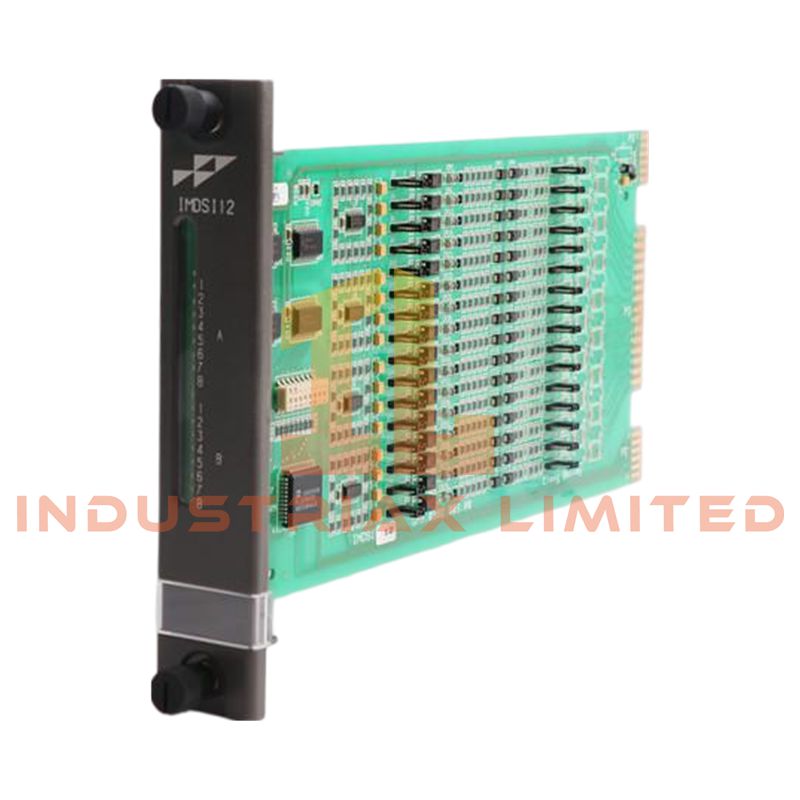

وحدة ABB IMDSI12 هي وحدة واجهة إدخال منفصلة مصممة لأنظمة التحكم ABB Bailey INFI-90 و Symphony. تمكن من الحصول على إشارات تشغيل/إيقاف (ON/OFF) قائمة على المجال وتنقل هذه الحالات إلى معالج التحكم بموثوقية عالية.

هذه الوحدة مخصصة للاستخدام في تكوينات الإدخال/الإخراج الموزعة، حيث يكون الكشف الدقيق عن حالة المعدات أمرًا ضروريًا. وهي تتضمن تهيئة الإشارة وعزلها لضمان التشغيل المستقر في البيئات الصناعية ذات المتطلبات الكهربائية العالية.

الميزات الوظيفية

• التقاط إشارات الإدخال الرقمية من الأجهزة الميدانية مثل المفاتيح والمرحلات

• دعم تكوينات التلامس الجاف وإدخال الجهد المستمر (DC)

• توفير عزل كهربائي لحماية سلامة نظام التحكم

• تطبيق فلترة إزالة الارتداد (debounce) للقضاء على الانتقالات الخاطئة

• توفير تحديثات الحالة في الوقت الفعلي لوحدة التحكم

• تضمين تشخيصات مدمجة لمراقبة الوحدة والقنوات

المواصفات الفنية

الخصائص الكهربائية

• جهد إمداد اللوحة الخلفية: 5 فولت تيار مستمر (VDC)

• استهلاك التيار: حوالي 80-115 مللي أمبير

• استهلاك الطاقة: عادة ضمن نطاق 4-6 فولت أمبير (VA)

• قنوات الإدخال: 16 مدخلًا منفصلًا

معلمات الإدخال

• أنواع الإدخال: تلامس جاف أو إدخال منطقي 24 فولت تيار مستمر

• نطاق جهد الإدخال النموذجي: 18-30 فولت تيار مستمر (منطقي مرتفع)

• تيار الإدخال: تيار استشعار منخفض المستوى

• العزل: عزل القناة عن النظام لمناعة الضوضاء

• الترشيح: ترشيح إزالة الارتداد (debounce) للأجهزة والبرامج

واجهة الاتصال

• ناقل النظام: ناقل اتصال الإدخال/الإخراج INFI-90

• نقل البيانات: تحديثات مخزنة ومزامنة

• التشخيصات:

• مراقبة حالة القناة

• كشف الأعطال

• تغذية راجعة لحالة الاتصال

الظروف البيئية

• درجة حرارة التشغيل: 0 درجة مئوية إلى +60 درجة مئوية

• درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

• الرطوبة: 5% إلى 95% بدون تكثف

المواصفات الميكانيكية

• الأبعاد: 17.8 × 5.1 × 33.0 سم

• الوزن: 0.42 رطل

• عامل الشكل: وحدة يورو كارد (Eurocard)

• التركيب: يناسب وحدة تركيب الوحدات (MMU) في نظام INFI-90

ميزات اللوحة الأمامية

• مؤشر LED لحالة الوحدة

• مؤشرات LED فردية لحالة القناة

• علامات تعريف

مجالات التطبيق

تُعد ABB IMDSI12 مناسبة للتطبيقات التي تتطلب مراقبة موثوقة للإشارات المنفصلة:

• منشآت توليد الطاقة بما في ذلك محطات الوقود الأحفوري والطاقة المائية

• عمليات البتروكيماويات والتكرير

• أنظمة إنتاج اللب والورق

• أنظمة الأتمتة الصناعية ذات الإدخال/الإخراج الموزع

الأسئلة الشائعة

كم عدد المدخلات التي تدعمها وحدة IMDSI12؟
توفر 16 قناة إدخال رقمية مستقلة.

ما هي أنواع الإشارات التي يمكن توصيلها؟
تدعم الوحدة التلامسات الجافة والإشارات المنفصلة القياسية 24 فولت تيار مستمر.

كيف تمنع الإشارات الخاطئة؟
تعمل فلترة إزالة الارتداد المدمجة على إزالة الضوضاء وتأثيرات ارتداد التلامس.

هل هي مناسبة للبيئات الصناعية القاسية؟
نعم، يضمن العزل الكهربائي والترشيح أداءً موثوقًا به في الظروف الصاخبة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
