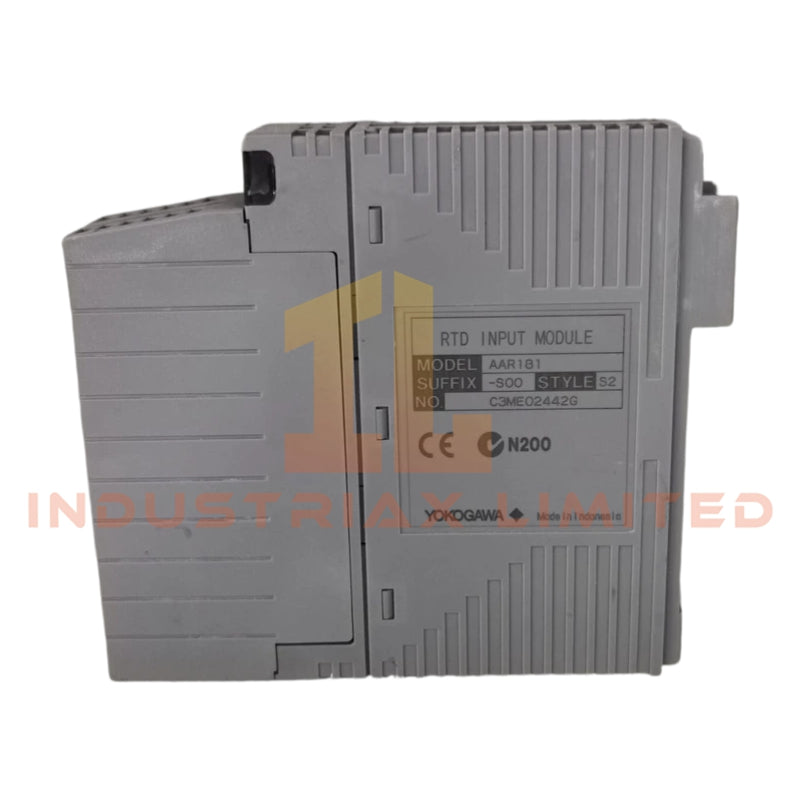

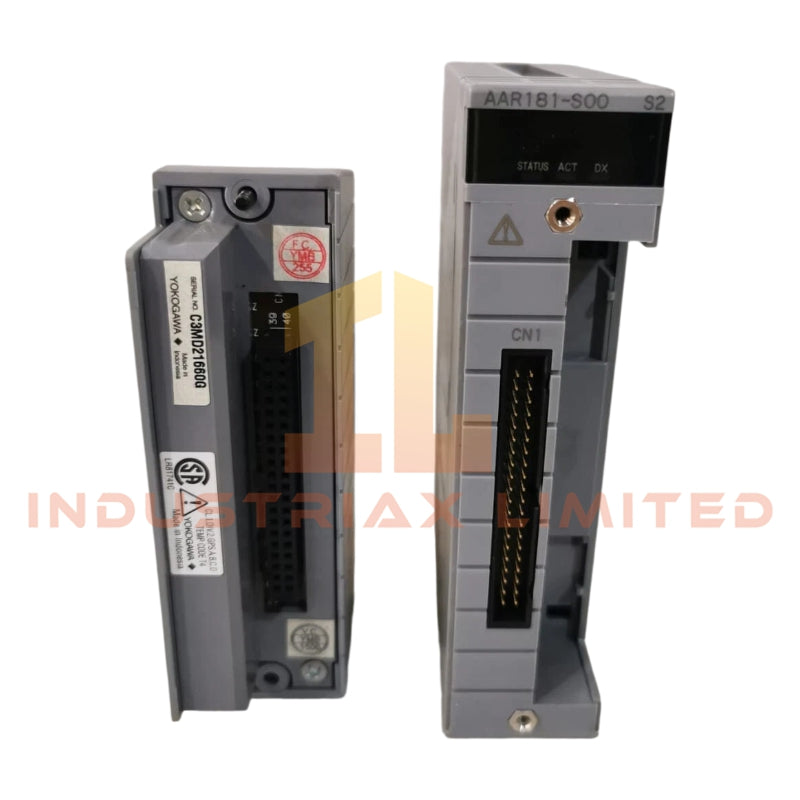

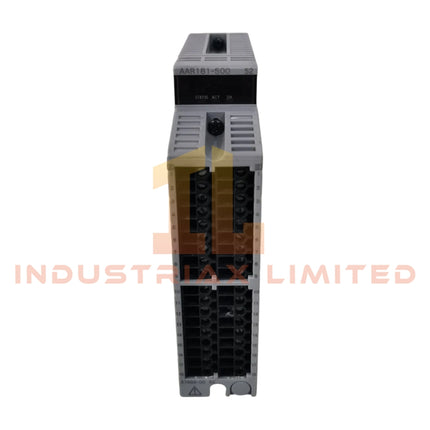

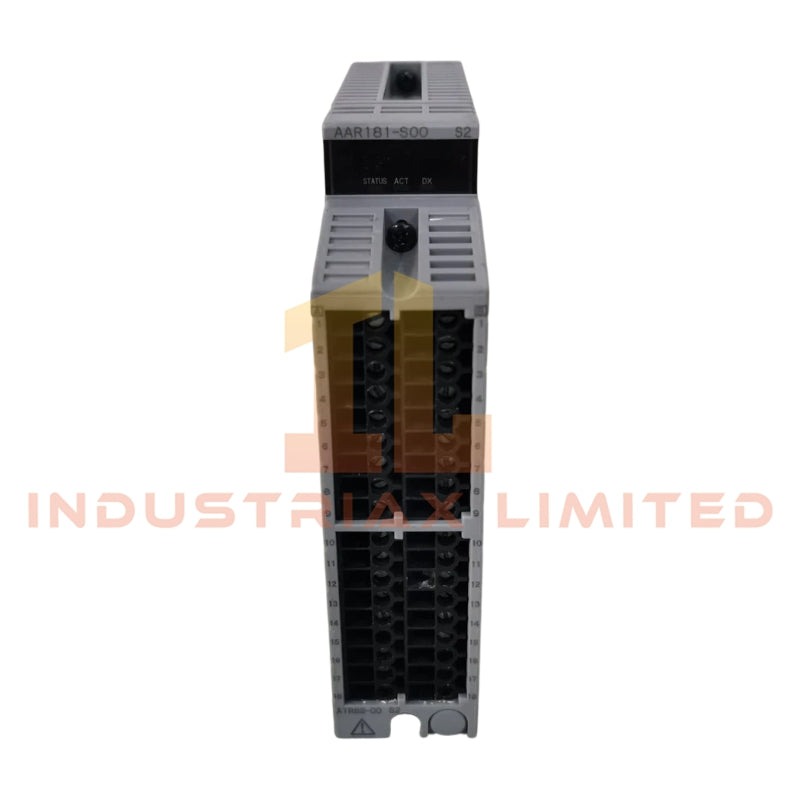

وحدة إدخال Yokogawa AAR181-S00 RTD

تم تكوين وحدة Yokogawa AAR181-S00 (وحدة إدخال AAR181 RTD) لاكتساب إشارة RTD في بنيات CENTUM وأنظمة DCS ذات الصلة، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لـ 16 قناة إدخال درجة حرارة معزولة مع تحويل استشعار قائم على المقاومة.

تفكيك اللاحقة ومصفوفة النموذج

مقطع الرمز	الوصف
AAR181	وحدة إدخال RTD التناظرية
-S	النوع القياسي
0	رمز خيار ثابت
0	النوع الأساسي

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AAR181-S00
العلامة التجارية	Yokogawa
نوع المنتج	وحدة إدخال RTD
نوع الإدخال	إدخال RTD تناظري
قنوات الإدخال	16 قناة معزولة
نطاق الإدخال	-200 درجة مئوية إلى 800 درجة مئوية
الدقة	+/-0.2 درجة مئوية
أقصى مقاومة إدخال	2 ميغا أوم
عزل الإشارة	قناة إلى قناة معزولة
البروتوكولات المدعومة	Modbus, PROFIBUS DP
المنشأ	اليابان

عزل القناة ومعالجة إشارة العملية

تقوم الوحدة بتطبيق عزل قناة إلى قناة لدوائر اكتساب RTD لتقليل انتشار حلقات التأريض بين نقاط استشعار درجة الحرارة المستقلة. يتم الحفاظ على حدود العزل بين أقسام الإدخال الميدانية ودوائر المعالجة الداخلية أثناء تحويل المقاومة إلى درجة الحرارة.

تدعم AAR181-S00 التكامل مع طبقات اتصال التحكم في العمليات الموزعة من خلال مسارات واجهة Modbus و PROFIBUS DP. يتم تنفيذ معالجة إشارة RTD لكل قناة معزولة، مما يسمح بالمراقبة المتزامنة للعديد من أجهزة الكشف عن درجة حرارة المقاومة دون اعتماد مشترك على العودة التناظرية.

الأسئلة المتكررة

س: هل تدعم AAR181-S00 التوصيل المباشر لـ RTD بدون محولات إشارة خارجية؟
ج: نعم. تم تصميم الوحدة لاكتساب إدخال RTD المباشر ومعالجة تحويل درجة الحرارة الداخلية.

س: هل جميع قنوات RTD الـ 16 معزولة كهربائيًا عن بعضها البعض؟
ج: نعم. تحدد المواصفات المقدمة الوحدة كوحدة إدخال RTD معزولة بـ 16 قناة مع بنية عزل القنوات.

س: ما هي ممارسات التركيب الموصى بها لتوجيه كابل إشارة RTD؟
ج: يجب فصل كابلات إدخال RTD عن الأسلاك عالية الجهد وأسلاك محركات التردد المتغير. يجب إنهاء تأريض الدرع وفقًا لمخطط تأريض خزانة التحكم لتقليل الضوضاء المستحثة على إشارات المقاومة منخفضة المستوى.

إرشادات التثبيت الميداني

• قم بتثبيت الوحدة فقط بعد التأكد من توافق فتحة اللوحة الخلفية مع حامل التحكم Yokogawa المستهدف.
• استخدم كابل تمديد RTD مجدول ومدرع لإنهاء المستشعر الميداني.
• تجنب التوجيه الموازي لكابلات تغذية المحرك، أو ملفات التتابع، أو موصلات الطاقة التبديلية.
• تحقق من عزم الدوران الطرفي وفقًا لإجراءات تجميع الخزانة قبل التنشيط.
• تأكد من اتساق نوع عنصر RTD عبر جميع القنوات المكونة قبل تشغيل النظام.
• حافظ على ظروف تدفق هواء نظيفة في الخزانة لمنع تراكم الحرارة الموضعي حول أقسام الإدخال/الإخراج الكثيفة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
