وصف

وصف المنتج

نظرة عامة

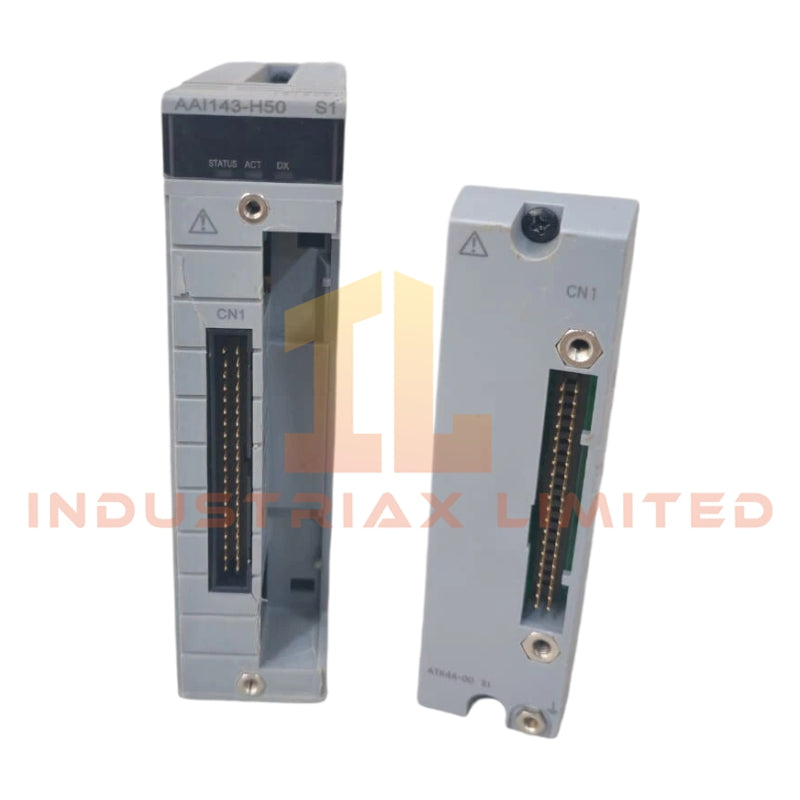

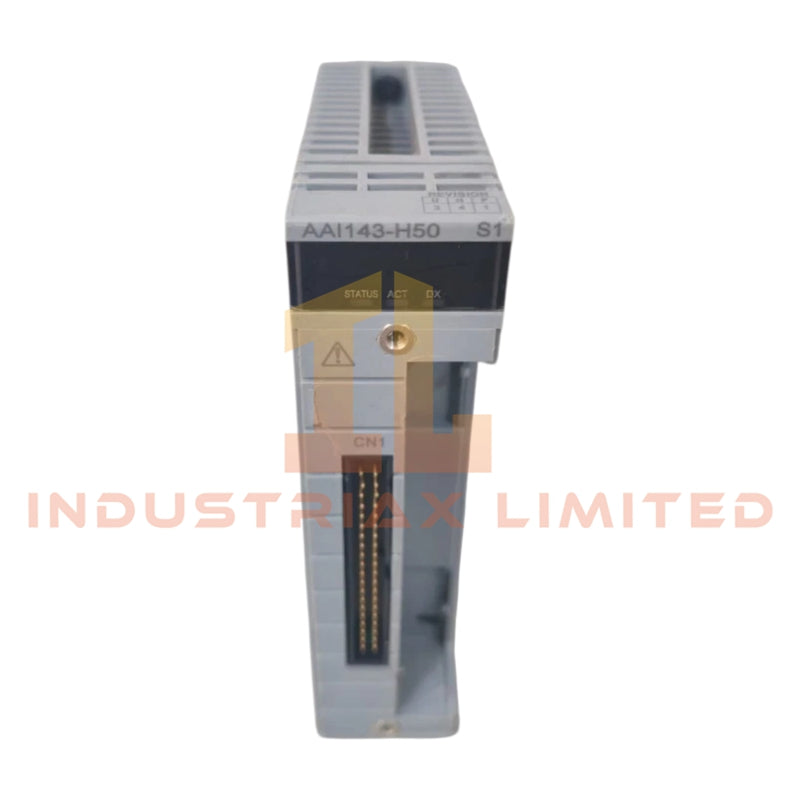

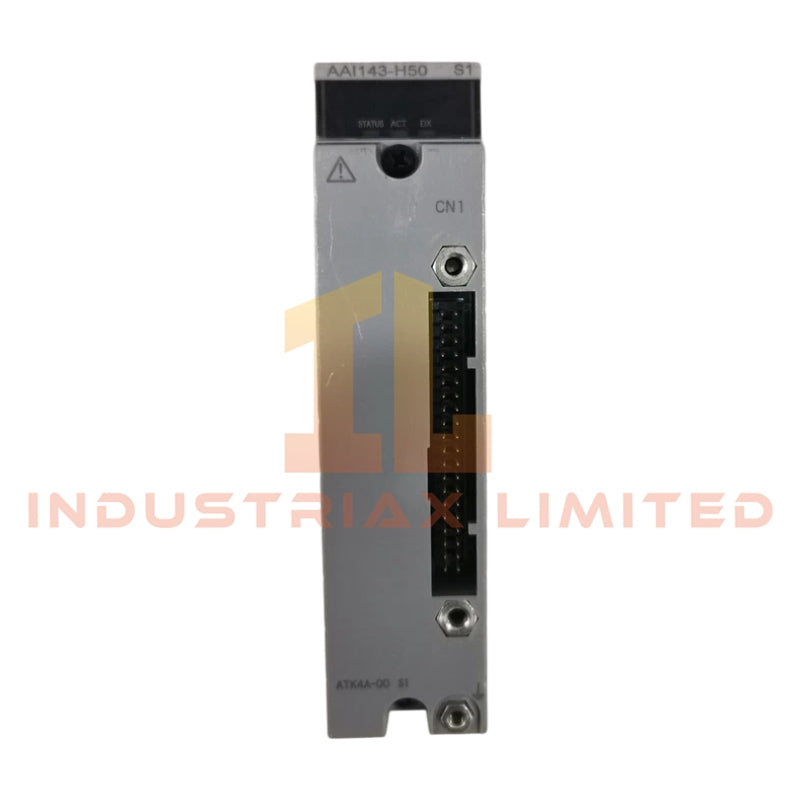

وحدة Yokogawa AAI143-H50/A4S10 هي وحدة إدخال تناظري عالية الأداء ذات 16 قناة مصممة لاكتساب إشارة التيار في أنظمة أتمتة العمليات. تدعم إدخال 4-20 مللي أمبير، وتوفر تبادل بيانات موثوقًا به مع محطات التحكم الميدانية (FCS) وهي متوافقة مع التكوينات المزدوجة المتكررة. تدمج الوحدة اتصال HART، مما يتيح قراءة المتغيرات الرقمية من أجهزة الإرسال وموضع الصمامات جنبًا إلى جنب مع الإشارات التناظرية التقليدية.

تدعم هذه الوحدة كلاً من تكوينات أجهزة الإرسال ذات السلكين والأربعة أسلاك، والتي يمكن تعيينها بشكل فردي لكل قناة باستخدام دبابيس التكوين. وهي مصممة للاستخدام الصناعي القوي، مما يضمن دقة عالية واستقرارًا حتى في ظل الظروف البيئية المتغيرة.

المواصفات الفنية

• النموذج / رقم القطعة: AAI143-H50/A4S10

• إشارة الإدخال: 4 إلى 20 مللي أمبير تيار

• عدد القنوات: 16

• العزل: معزول بالكامل بين القنوات

• اتصال HART: مدعوم لقنوات إدخال التيار

• دعم جهاز الإرسال: تكوين سلكين أو أربعة أسلاك، قابل للتكوين لكل قناة

• انجراف درجة الحرارة:

• التيار: ±16 ميكرو أمبير لكل 10 درجات مئوية

• الجهد: ±4 ملي فولت إلى ±20 ملي فولت لكل 10 درجات مئوية

• النسبة المئوية: ±0.1 بالمائة لكل 10 درجات مئوية

• الحد الأقصى لاستهلاك التيار:

• 5 فولت تيار مستمر: 310-480 مللي أمبير (حسب التكوين)

• 24 فولت تيار مستمر: 120-450 مللي أمبير

• الوزن: 0.2-0.3 كجم حسب النوع

• التوصيلات الخارجية: أطراف توصيل بمشابك ضغط، كابل KS، أو كابل موصل MIL

التطبيقات

تعد وحدة AAI143-H50/A4S10 مثالية لـ:

• أنظمة التحكم في العمليات الصناعية التي تتطلب إدخالًا تناظريًا بكثافة قنوات عالية

• التكامل مع أجهزة الإرسال وموضع الصمامات التي تدعم بروتوكول HART

• بنى التحكم الزائدة أو المقاومة للأخطاء

• التطبيقات التي تتطلب استقرارًا دقيقًا للقياس تحت تغيرات درجة الحرارة

الأسئلة الشائعة

س: هل يمكن استخدام هذه الوحدة في التكوينات الزائدة؟
ج: نعم، تدعم AAI143-H50/A4S10 التكوين المزدوج المتكرر مع أنظمة FCS المتوافقة.

س: هل اتصال HART متاح في جميع القنوات؟
ج: بروتوكول HART مدعوم في قنوات إدخال التيار لقراءة المتغيرات الرقمية جنبًا إلى جنب مع الإشارات التناظرية.

س: ما أنواع التوصيلات الخارجية المدعومة؟
ج: تشمل التوصيلات أطراف توصيل بمشابك ضغط، وكابلات KS، وكابلات موصل MIL حسب متطلبات التركيب.

س: هل يمكنني تكوين أجهزة إرسال ذات سلكين وأربعة أسلاك على نفس الوحدة؟
ج: نعم، يمكن تكوين كل قناة بشكل فردي للعمل بسلكين أو أربعة أسلاك باستخدام دبابيس الوحدة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
