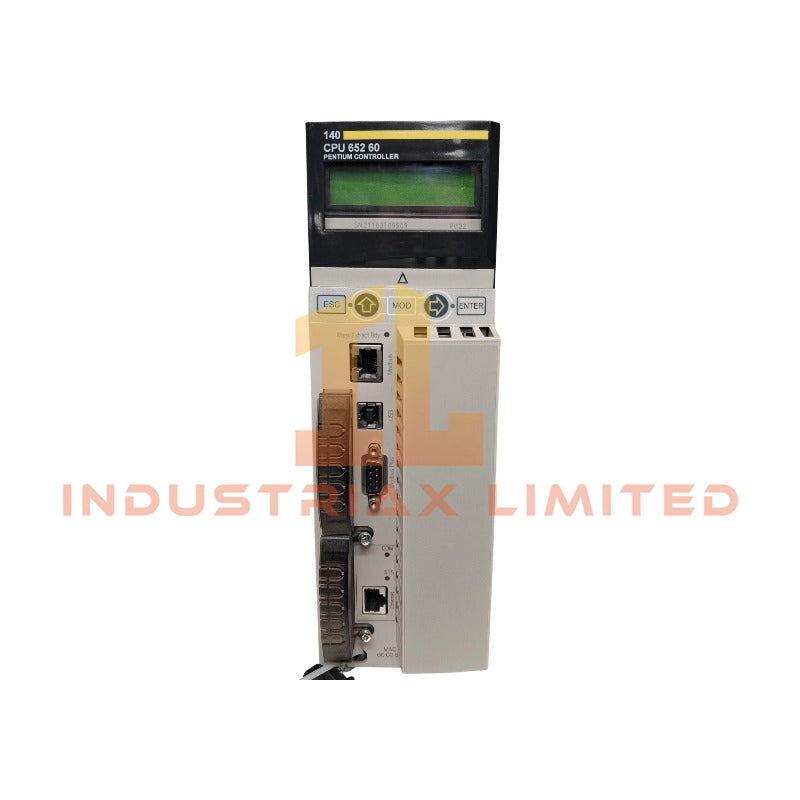

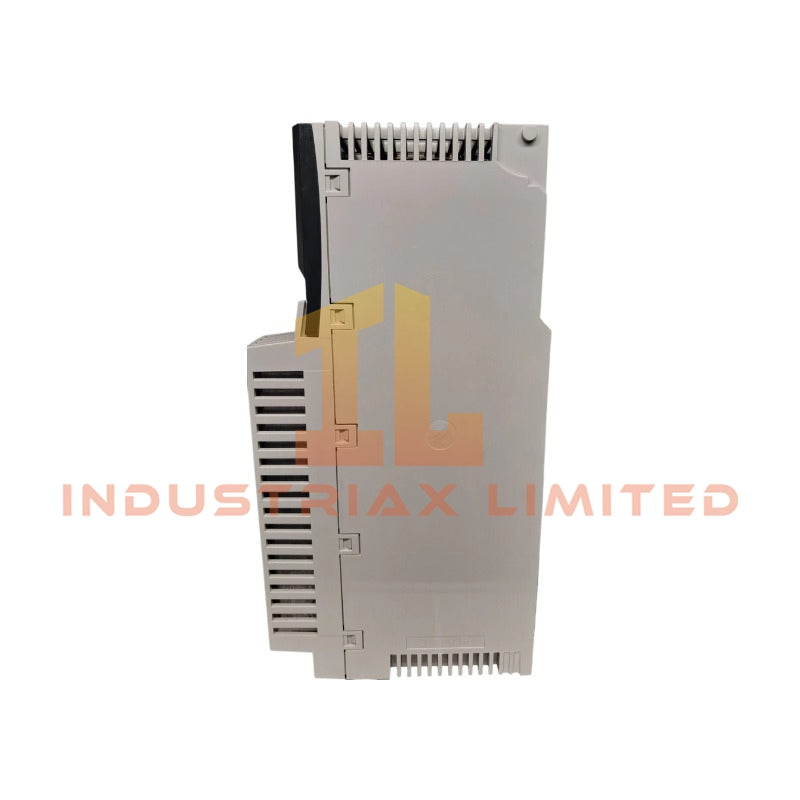

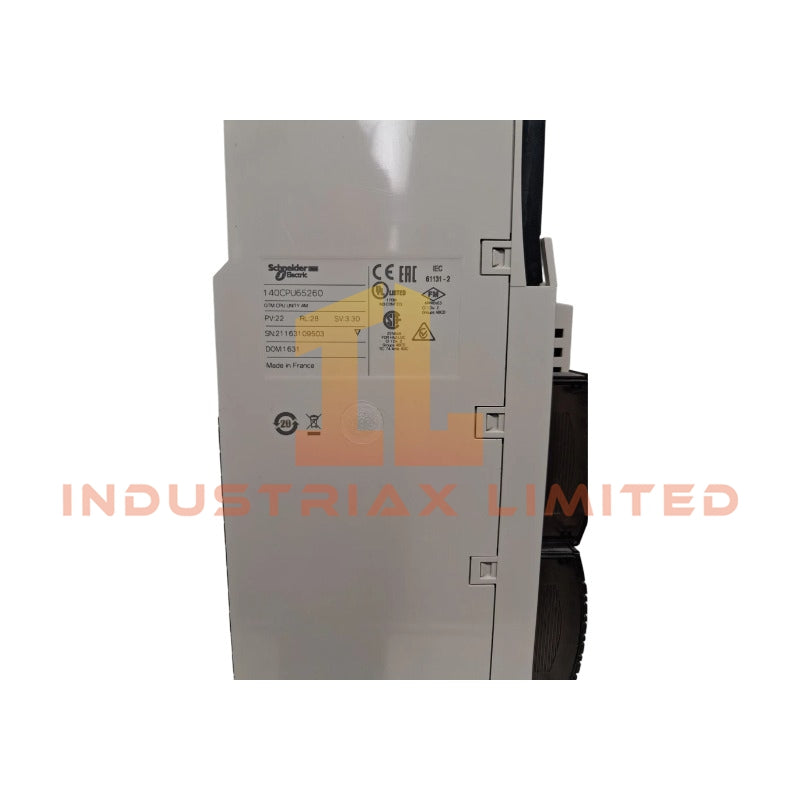

Schneider Electric 140CPU65260 Modicon Quantum Unity Processor

يعمل المعالج Schneider Electric 140CPU65260، والمصنّف أيضًا كمعالج Unity 140CPU65260، كمكون مادي مخصص للتحكم في العمليات والأتمتة الصناعية المحددة ضمن منصات شبكة Modicon Quantum.

مواصفات الأجهزة

المعلمة	المواصفات
العلامة التجارية للموديل	Schneider Electric
الأصل	فرنسا
الوزن	1.2 كجم
الأبعاد	عرض وحدة كوانتوم القياسية (خانة واحدة)
درجة حرارة التشغيل	0...60 درجة مئوية
استهلاك الطاقة	متطلب تيار الناقل: 2760 مللي أمبير
تردد الساعة	266 ميجا هرتز
سعة الذاكرة	3072 كيلوبايت
زمن التنفيذ (منطقية)	0.0525...0.075 ميكروثانية
زمن التنفيذ (نقطة عائمة)	0.4...0.5 ميكروثانية
زمن التنفيذ (كلمة/نقطة ثابتة)	0.045...0.06 ميكروثانية
سعة الإدخال/الإخراج الموزعة	63 محطة - 1 رف - 1 شبكة موزعة
سعة الإدخال/الإخراج عن بعد	31 محطة - 2 رف عن بعد
توسيع الإدخال/الإخراج المنفصل	موزع: 8000 مدخل، 8000 مخرج لكل شبكة؛ عن بعد: 31744 مدخل، 31744 مخرج؛ محلي: غير محدود (بحد أقصى 26 خانة)
توسيع الإدخال/الإخراج التناظري	موزع: 500 مدخل، 500 مخرج لكل شبكة؛ عن بعد: 1984 مدخل، 1984 مخرج؛ محلي: غير محدود (بحد أقصى 26 خانة)
واجهات مدمجة	1 إيثرنت TCP/IP، 1 مودباص، 1 مودباص بلس، 1 USB، 1 MT-RJ (ألياف بصرية) للوضع الاحتياطي الساخن
الإشارة المحلية	1 مؤشر LED أحمر (تصادم إيثرنت)، 1 مؤشر LED أخضر (نشاط إيثرنت)

سرعة الاتصال عبر ناقل اللوحة الخلفية والشبكات المحددة

يستفيد المعالج 140CPU65260 من سرعة الاتصال العالية عبر ناقل اللوحة الخلفية لإدارة هياكل الإدخال/الإخراج الواسعة دون تدهور أوقات التنفيذ الدوري. عند دمجه في شبكات إيثرنت TCP/IP المحددة، يفرض المتحكم قيودًا دقيقة على الحمل الزائد للنظام، مخصصًا 1 مللي ثانية للمهمة الرئيسية و0.2 مللي ثانية لحلقات المهام السريعة. يوفر منفذ الألياف الضوئية MT-RJ المدمج سرعة مزامنة متخصصة من نقطة إلى نقطة، مما يسهل النسخ الفوري للبيانات بين المعالجات الأساسية والثانوية في بنيات الاحتياطي الساخن للتخفيف من زمن انتقال تجاوز الفشل.

الأسئلة المتكررة

س: ما هو القيد الميكانيكي لتوسيع الرف المحلي عند استخدام هذا المعالج؟

ج: يسمح المعالج بعدد غير محدود من وحدات الإدخال/الإخراج المحلية، ويقتصر ماديًا بحد أقصى لحجم الرف يبلغ 26 خانة لكل تكوين محلي.

س: كيف تتعامل الوحدة مع تصادمات الاتصال على واجهة الإيثرنت المدمجة؟

ج: يتميز المعالج بتصميم شبكة إشارة محلية مخصص يتضمن مؤشر LED أحمر ماديًا مرتبطًا مباشرة بجهاز الإرسال والاستقبال الداخلي للإشارة إلى تصادمات الإيثرنت في الوقت الفعلي.

س: ما هي مواصفات الموصلات الفيزيائية لمنافذ الاتصال؟

ج: يستخدم منفذ Modbus Plus موصل أنثى SUB-D 9، وتستخدم منافذ Modbus وEthernet موصلات RJ45 قياسية، وتستخدم واجهة مزامنة Hot Standby موصل ألياف بصرية MT-RJ.

إرشادات التثبيت الميداني

• تخصيص طاقة اللوحة الخلفية: تأكد من أن إجمالي سحب التيار من مصدر طاقة اللوحة الخلفية Modicon Quantum المختار يمكنه استيعاب حمل التيار البالغ 2760 مللي أمبير المطلوب بواسطة وحدة المعالجة المركزية هذه قبل الإدخال.
• معالجة الألياف الضوئية: عند توصيل الوحدات الأساسية والثانوية عبر منفذ MT-RJ، حافظ على نصف قطر انحناء أكبر من الحدود الفيزيائية الدنيا للألياف المحددة لمنع توهين الإشارة.
• الدرع والتأريض: يجب أن تتميز كابلات الاتصال SUB-D 9 وRJ45 بدروع مضفرة تنتهي مباشرة بأغطية الموصلات لإنشاء مسارات منخفضة المعاوقة إلى أرضية الهيكل.
