توفر أنظمة ووحدات PLC أتمتة مرنة للصناعات حول العالم. يشمل مخزوننا وحدات تحكم، ووحدات إدخال/إخراج، ووحدات اتصالات من Allen-Bradley وSiemens وGE وغيرها من العلامات التجارية الرائدة.
أنظمة ووحدات PLC
-

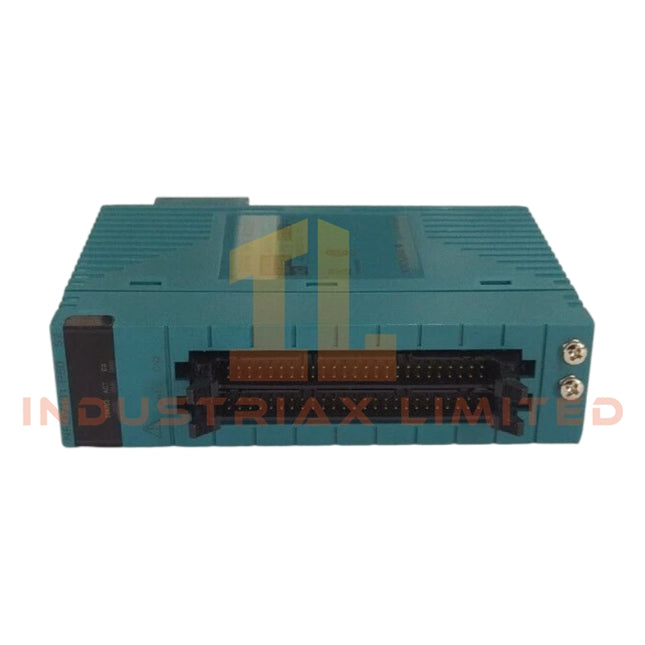

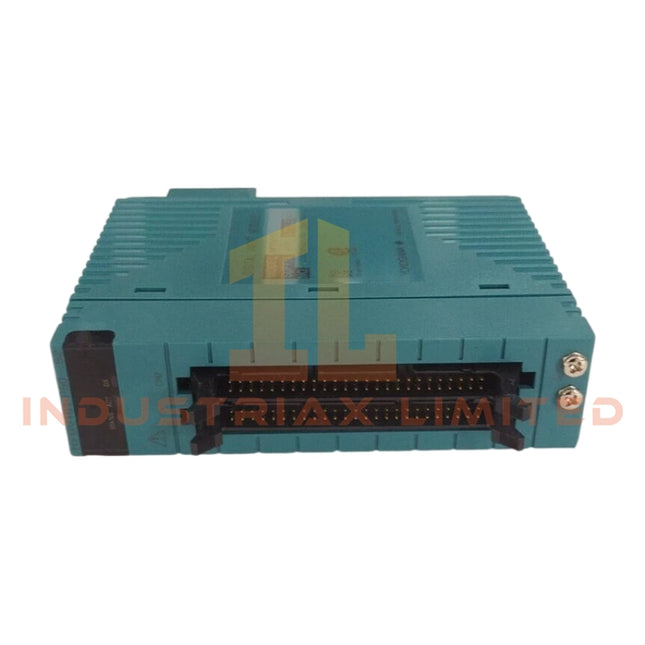

Yokogawa Digital Input Module | Yokogawa NFDV161-P50
Yokogawa NFDV161-P50 Digital Input Module The Yokogawa NFDV161-P50, also cataloged as the NFDV161 Digital Input Module, operates as a dedicated hardware component for 24 VDC discrete signal acquisition within STARDOM FCN and FCJ controller platforms. It provides 64 fully isolated channels capable of handling pushbutton and general status inputs for industrial automation networks. Hardware Specifications Parameter Specification Model Brand Yokogawa NFDV161-P50 Origin Japan Weight 0.3 kg Dimensions Standard single-slot STARDOM module form factor Operating Temp -20 degC to +60 degC Storage Temp -40 degC to +85 degC Humidity Range 5% to 95% RH (non-condensing) Number of Input Channels 64 (fully isolated) Rated Input Voltage 24 VDC Input Voltage Range (ON) 20 to 26.4 VDC Input OFF Voltage 5.0 VDC max Input Current 2.5 mA ±20% per channel Instantaneous Max Input Voltage 30 VDC Input Impedance 10 kΩ Input Response Time 8 ms (status input) Minimum ON Detection Time 20 ms (pushbutton input) Max ON/OFF Cycle 25 Hz (pushbutton input) Isolation Voltage 2 kV AC between input and system, 500 V AC between commons (every 16 channels) Max Current Consumption 550 mA @ 5 VDC External Connection MIL connector cable or pressure clamp terminal, 0.5-2 mm² (AWG 20-14), peel length 11 mm Process Control Features The module supports channel-to-channel isolation for high-noise industrial environments, enabling accurate digital signal acquisition across the 64-channel array. It integrates with 4-20 mA HART loop protocols where upstream modules require discrete input translation. Cold junction compensation is applied to stabilize signal detection from devices subjected to ambient temperature drift. FOUNDATION Fieldbus and Profibus PA connectivity options are supported when integrated with hybrid I/O configurations. Frequently Asked Questions Q: What is the maximum input frequency for pushbutton detection?A: The module supports up to 25 Hz maximum ON/OFF cycle for pushbutton inputs. Q: Can the module be hot-swapped while the system is powered?A: Yes, the NFDV161-P50 supports removal and insertion without shutting down the STARDOM controller, provided wiring integrity is maintained. Q: How is galvanic isolation managed between channels?A: Each channel is fully isolated, with 2 kV AC isolation to the system and 500 V AC between commons for every 16-channel group. Field Installation Guidelines Mount the module in the designated STARDOM rack slot and secure mechanical fasteners before energizing. Use shielded twisted-pair cabling for field inputs to minimize cross-talk. Connect MIL or clamp terminals per pinout diagram, verifying peel length and wire gauge. Ground the module shield to the system common to reduce transient noise injection. Avoid routing high-current power cables adjacent to input signal wiring to maintain isolation integrity. Verify all input channels are within 20–26.4 VDC ON range before commissioning.
$200.00 $100.00
-

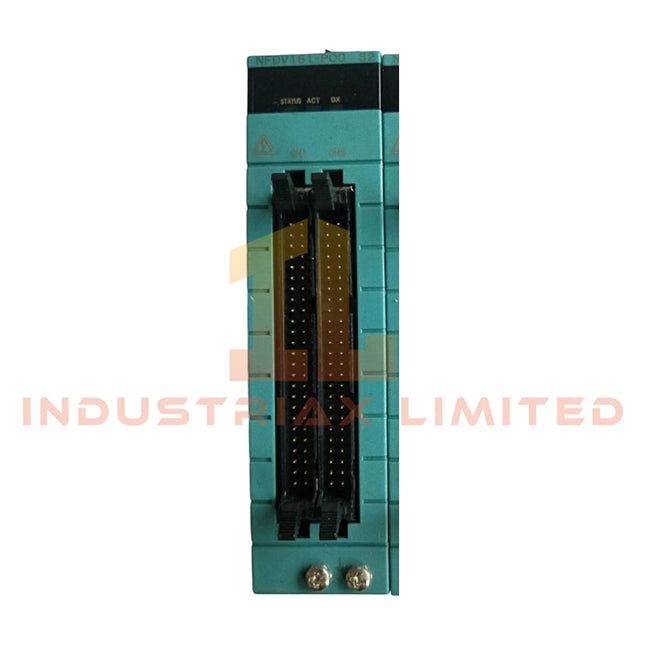

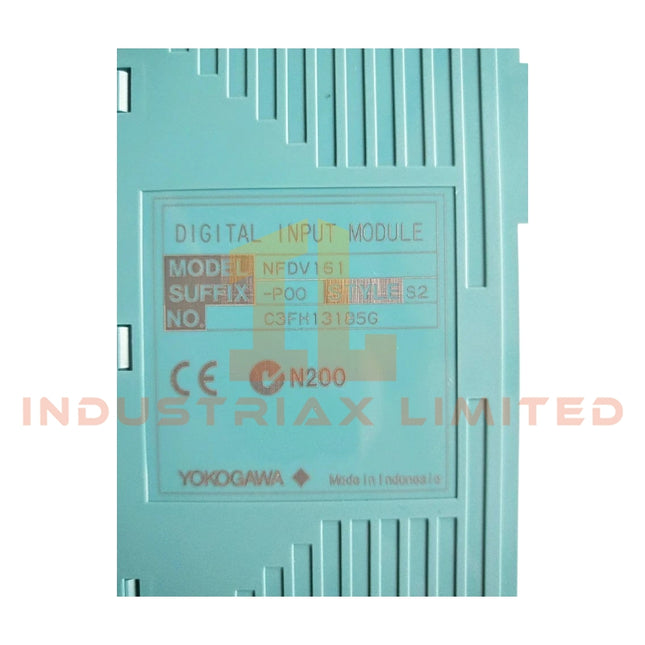

Yokogawa Yokogawa NFDV161-P00 Digital Input Module
Yokogawa NFDV161-P00 Digital Input Module The Yokogawa NFDV161-P00 serves as the primary NFDV161-P00 Digital Input Module utilized to execute 24 VDC discrete signal acquisition across Yokogawa STARDOM FCN/FCJ platforms. Configured for high-speed ON/OFF state detection in distributed controller racks, the Yokogawa NFDV161-P00 converts field contact states into system-level digital logic signals via isolated input circuitry. Suffix Breakdown & Model Matrix -P00: Hardware configuration variant with pushbutton edge-counting capability on channels 1 to 32 P option: Enables pulse/edge detection function for mechanical switch inputs 0 (first position): Standard configuration, no intrinsic explosion protection 0 (second position): Base module configuration type Hardware Specifications Parameter Specification Model Brand Yokogawa NFDV161-P00 Origin Japan / Singapore Weight Approx. 0.3 kg Dimensions Not specified OperatingTemp -20 degC to 60 degC PowerConsumption 550 mA at 5 VDC system power Input Channels 64 channels (isolated) Input Type 24 VDC dry contact / sensor input Input Impedance Approx. 10 kOhm Response Time <= 8 ms (status mode) Isolation Optocoupler, 2000 V AC system-to-input Data Update Cycle Approx. 10 ms Channel-to-Channel Isolation Architecture (Yokogawa DCS Input Layer) The module implements optically isolated input stages to suppress inter-channel electrical interaction under high-density wiring conditions. Each channel group is segmented with common return isolation boundaries, reducing propagation of surge transients across adjacent digital inputs. Within STARDOM FCN architecture, the input buffer layer ensures deterministic state sampling aligned with internal system bus scan cycles, maintaining consistent digital state mapping under electrically noisy field conditions. Frequently Asked Questions Q: Can the module operate while inserted in a live STARDOM rack system?A: The module supports hot-swap replacement under system design constraints. Field replacement requires stable backplane power conditions and adherence to STARDOM rack insertion sequencing. Q: What is the electrical limitation for input signal validation?A: Input ON detection is validated within 20.0 to 26.4 VDC range, while OFF state is defined at <= 5.0 VDC. Exceeding 30 VDC instantaneous input may trigger protective behavior. Q: How are channel groups electrically separated?A: The input structure is segmented with group-based common terminals and optocoupler isolation, preventing cross-channel electrical coupling. Field Installation Guidelines Maintain shield termination at cabinet single-point ground only Use twisted pair wiring for all 24 VDC discrete input lines Observe channel group common terminal separation (16-channel grouping) Avoid routing input cables parallel to high-voltage switching conductors Ensure connector seating torque and latch engagement is fully secured before energization
$200.00 $100.00
-

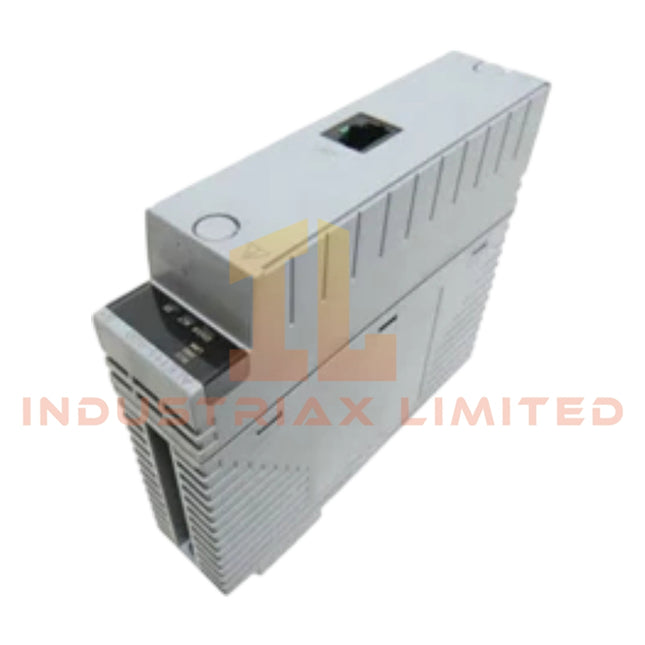

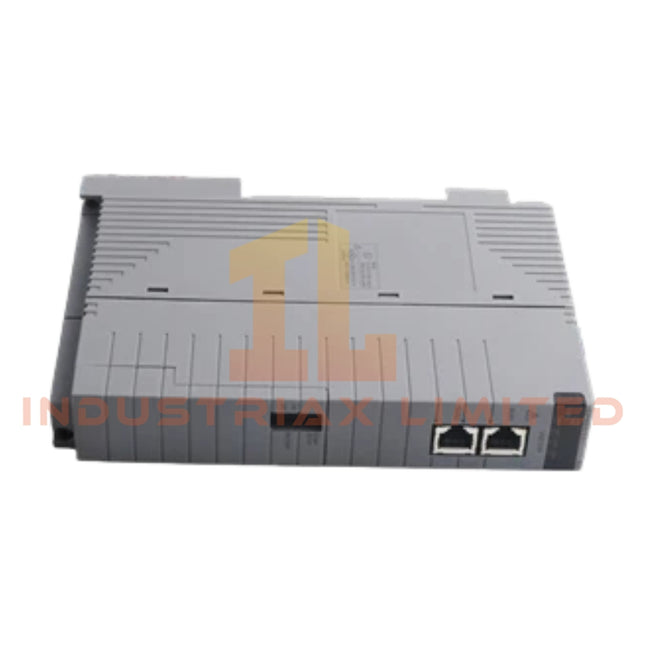

Yokogawa Digital Output Module | ADV551-P03 | Yokogawa
Yokogawa ADV551-P03 Digital Output Module The Yokogawa ADV551-P03, also cataloged as the ADV551-P03 Digital Output Module, serves as the primary ADV551-P03 Digital Output Module utilized to execute discrete signal switching and pulse-based control output across CENTUM VP / CENTUM CS 3000 platforms. Configured for sink-type transistor driving in field output circuits, the module converts DCS logic states into isolated 24 VDC switching signals for external actuators. Suffix Breakdown &Model Matrix ADV551: Standard Yokogawa FIO digital output module series -P: Pulse width output and time-proportional control capability enabled 0: Basic configuration without display or explosion-proof variant 3: ISA G3 conformal coating, extended environmental tolerance (-20 degC to 70 degC) Hardware Specifications Parameter Specification ModelBrand Yokogawa ADV551-P03 Origin Yokogawa Weight Approx. 0.20 kg Dimensions Not explicitly defined in provided data OperatingTemp -20 degC to 70 degC PowerConsumption 700 mA @ 5 VDC (system), 60 mA @ 24 VDC (external) Number of Channels 32 channels Channel Grouping 16 channels per isolated group Output Type Transistor sink output Rated Load Voltage 24 VDC External Supply Voltage Range 20.4 to 26.4 VDC Max Load Current 100 mA per channel Output ON Voltage Drop 2.0 VDC max Leakage Current (OFF) 0.1 mA max Isolation Channel group isolation (500 VAC), system isolation (2 kVAC) Response Time 3 ms (status), 10 ms (pulse mode) Pulse Width Range 8 ms to 7200 s Pulse Resolution 8 ms Redundancy Support Dual-redundant configuration supported External Connection Pressure clamp / AKB331 cable / MIL connector Process Control Channel Architecture The Yokogawa ADV551-P03 integrates channel-to-group galvanic isolation to separate each 16-channel block, minimizing inter-channel coupling under high-density switching conditions. Within CENTUM VP, output states are mapped to discrete logic objects and pulse generators, enabling time-proportional actuation of field devices without requiring external timing hardware. FOUNDATION Fieldbus or PROFIBUS PA is not directly implemented at output stage level; however, the module interfaces through internal backplane communication with DCS field control stations where protocol conversion and signal mapping occur prior to output execution. Frequently Asked Questions Q: Can the ADV551-P03 be replaced under power in a redundant configuration?A: No. Module replacement requires system power isolation unless the architecture explicitly supports hot standby redundancy switching at the FCS level. Q: What determines the 16-channel grouping isolation boundary?A: Isolation is defined by internal group commons, with each 16-channel block electrically separated at 500 VAC isolation level. Q: Does pulse output affect channel response time?A: Yes. Pulse or mixed mode operation increases response time to up to 10 ms due to internal timing and synchronization logic. Field Installation Guidelines Insert module into designated FIO slot ensuring full engagement with backplane connector. Maintain separation between output wiring and high-noise power conductors to reduce induced coupling. Apply shield grounding at one end only for long field cable runs to prevent ground loop currents. Verify 24 VDC field supply remains within 20.4 to 26.4 VDC range before energizing outputs. Ensure 16-channel group commons are not externally bridged unless design explicitly requires shared reference. Use conformal-coated (-P03) variant in environments with corrosive gas presence or condensation risk.
$200.00 $100.00
-

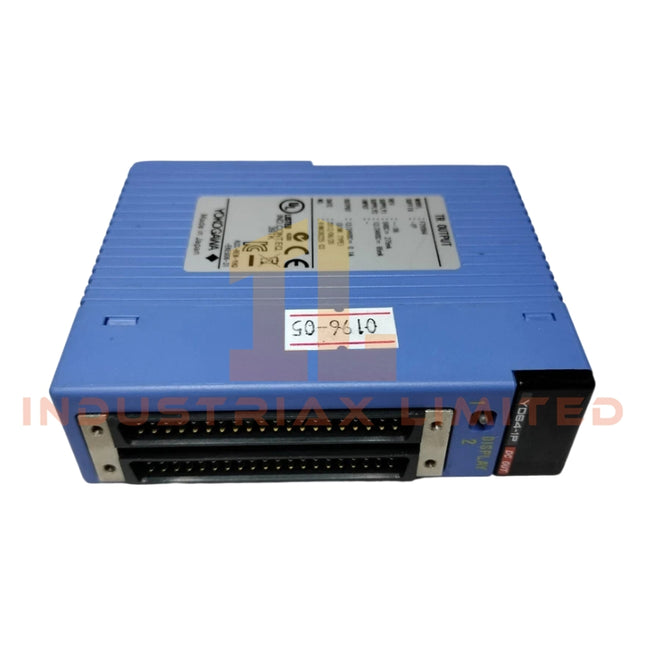

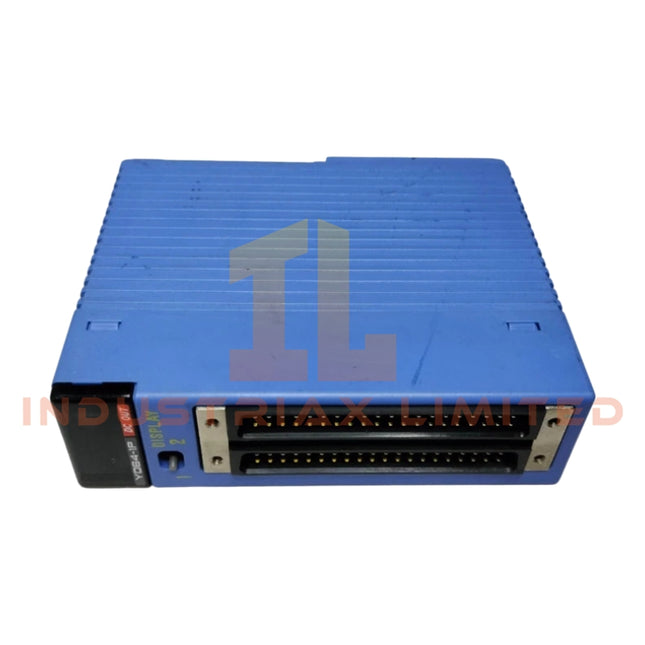

Yokogawa Transistor Output Module Yokogawa F3YD64-1P
Yokogawa F3YD64-1P Transistor Output Module The Yokogawa F3YD64-1P, also cataloged as the F3YD64-1P Transistor Output Module, operates as a dedicated hardware component for digital signal switching and load driving within DCS control platforms. Hardware Specifications Parameter Specification ModelBrand F3YD64-1P Origin Yokogawa Weight 0.13 Kg Dimensions 2.89 cm x 8.32 cm x 10 cm OperatingTemp Standard industrial temperature range (consult Yokogawa installation guidelines) PowerConsumption 275 mA @ 5 VDC Number of Points 64 Output Type Transistor contact (sink type) Common Line Type 8 points/common Isolation Method Photocoupler isolation Withstanding Voltage 1500 VAC for 1 min between external terminals and internal circuit Rated Load Voltage 12 to 24 VDC (Operating range: 10.2 to 26.4 VDC) Maximum Load Current 0.1 A/point, 0.4 A/common Response Time OFF→ON: 1 ms max, ON→OFF: 1 ms max ON Voltage Drop 0.5 VDC max Off-Time Leak Current 0.1 mA max Service Life Mechanical — Protectors include short-circuit current limit, overheat shutdown, active clamp surge protection Output Status on Program Stop HOLD/RESET depending on CPU type External Power Supply 12 to 24 VDC, 95 mA External Connection Two 40-pin connectors Channel-to-Channel Isolation and DCS Integration The F3YD64-1P features channel-to-channel photocoupler isolation to prevent cross-talk and maintain signal integrity. The module supports direct interfacing with 4-20 mA HART loops in distributed control systems. Cold junction compensation is not required for transistor-level outputs but recommended in mixed analog/digital environments for system consistency. Frequently Asked Questions Q: Can the F3YD64-1P be hot-swapped in an active backplane?A: No, the module requires the system power to be off before insertion or removal to prevent load shorting and data corruption. Q: What is the maximum cumulative current for all 8-point commons?A: Up to 0.4 A per common bus for 64-point configuration, with individual points limited to 0.1 A. Q: Does firmware need to be updated for module recognition in a DCS system?A: The module operates as a standard hardware output card; firmware updates are CPU-dependent, not module-dependent. Field Installation Guidelines Mount the module using the designated 40-pin connector alignment; ensure secure seating to avoid intermittent contacts. Maintain proper shielding and grounding for all output cables to minimize electromagnetic interference. Separate high-current load lines from signal-level wiring to avoid cross-talk or leakage. Confirm external 12–24 VDC power supply stability and polarity before powering the module. Avoid exposure to excessive vibration or temperature beyond the standard industrial range. Verify output commons and point assignments match the DCS configuration to prevent short circuits.
$200.00 $100.00
-
Bently Nevada وحدة الإدخال/الإخراج المعزولة Bently Nevada 149832-01
وحدة الإدخال/الإخراج المعزولة Bently Nevada 149832-01 تُعد Bently Nevada 149832-01 بمثابة وحدة الإدخال/الإخراج المعزولة الرئيسية 149832 المستخدمة لتنفيذ إنهاء الإشارة المعزولة ووظائف واجهة المجال عبر منصات نظام حماية الآلات 3500. توفر الوحدة وصلات معزولة كهربائيًا لمراقبة الاهتزاز ودوائر الحماية من السرعة الزائدة، مع ربط مجسات القرب ومحولات الزلازل بأجهزة المراقبة 3500 المرتبطة بها. تفكيك اللاحقة ومصفوفة النموذج تحدد الوثائق المرفقة 149832-01 كرقم كتالوج كامل. لم يتم توفير مصفوفة لاحقة رسمية أو تفصيل رمز خيار في البيانات المتاحة. لذلك، لا يتم تضمين أي تفسير إضافي للنموذج. مواصفات الأجهزة المعلمة المواصفة النموذج 149832-01 العلامة التجارية Bently Nevada النوع وحدة إدخال/إخراج معزولة (طرف خارجي) السلسلة نظام حماية الآلات 3500 المنشأ الولايات المتحدة الأمريكية نوع الوحدة وحدة إدخال/إخراج معزولة بمحول توافق النظام أنظمة مراقبة Bently Nevada 3500 الوظيفة الأساسية إنهاء إشارة خارجية معزولة المستشعرات المدعومة مجسات القرب بالتيار الدوامي، محولات الزلازل دور الحماية دعم مراقبة السرعة الزائدة والاهتزاز طريقة العزل تصميم معزول بمحول التركيب مثبت في الرف درجة حرارة التشغيل غير محددة استهلاك الطاقة غير محدد الأبعاد حجم وحدة رف 3500 القياسية الوزن 0.5 كجم واجهة الإشارة وصلات طرفية خارجية قمع التداخل المتبادل عبر مسارات الإشارة المعزولة تشتمل الوحدة 149832-01 على واجهات إشارة معزولة تهدف إلى تقليل الاقتران الكهربائي غير المرغوب فيه بين دوائر المجال وإلكترونيات المراقبة. تساعد حواجز العزل في قمع ضوضاء الوضع المشترك وتقليل تأثيرات التداخل المتبادل التي يمكن أن تحدث عند تثبيت قنوات مراقبة اهتزاز متعددة داخل نفس بيئة الخزانة. بالنسبة لتطبيقات مجسات القرب ومحولات الزلازل، تؤثر سلامة الإشارة بشكل مباشر على دقة شكل الموجة وحسابات الإنذار ومنطق الحماية من السرعة الزائدة. توفر البنية المعزولة فصلًا بين أسلاك المجال وإلكترونيات النظام الداخلية، مما يساعد في الحفاظ على نقل إشارة مستقر في ظل ظروف تشغيل صاخبة كهربائيًا. الأسئلة المتكررة س: ما الفرق بين 149832-01 ووحدة الإدخال/الإخراج غير المعزولة؟ج: تشتمل الوحدة 149832-01 على عزل كهربائي بين دوائر المجال وإلكترونيات المراقبة المرتبطة بها، بينما توفر الإصدارات غير المعزولة إنهاء إشارة مباشر بدون حاجز عزل. س: هل يمكن للوحدة العمل بشكل مستقل عن رف 3500؟ج: لا. تم تصميم الوحدة كمكون مثبت في رف لنظام حماية الآلات 3500 وتتطلب وحدات مراقبة متوافقة للتشغيل. س: هل تقوم الوحدة بمعالجة إشارة الاهتزاز؟ج: لا. يتم تنفيذ الحصول على الإشارة ومعالجتها بواسطة وحدات المراقبة المرتبطة. توفر الوحدة 149832-01 إنهاء مجال معزول ووظائف واجهة إشارة. إرشادات التركيب الميداني قم بتركيب الوحدة فقط في الفتحة المخصصة المحددة بواسطة تهيئة رف 3500. تحقق من تحديد أسلاك المجال قبل توصيل دوائر مجسات القرب أو محولات الزلازل. وجه كابلات الأجهزة ذات المستوى المنخفض بشكل منفصل عن مغذيات المحركات وكابلات إخراج VFD والموصلات عالية التيار. قم بإنهاء دروع الكابلات وفقًا لفلسفة تأريض المصنع وممارسات تركيب Bently Nevada المعمول بها. افحص وصلات الطرف للتأكد من الاحتفاظ الميكانيكي الصحيح قبل التشغيل. تحقق من حالة القناة واستمرارية الإشارة بعد التركيب. تجنب تجاوز مسارات العزل من خلال توصيلات الدرع أو التأريض غير المقصودة بين الأجهزة الميدانية وهياكل الخزانة.
$200.00 $100.00
-

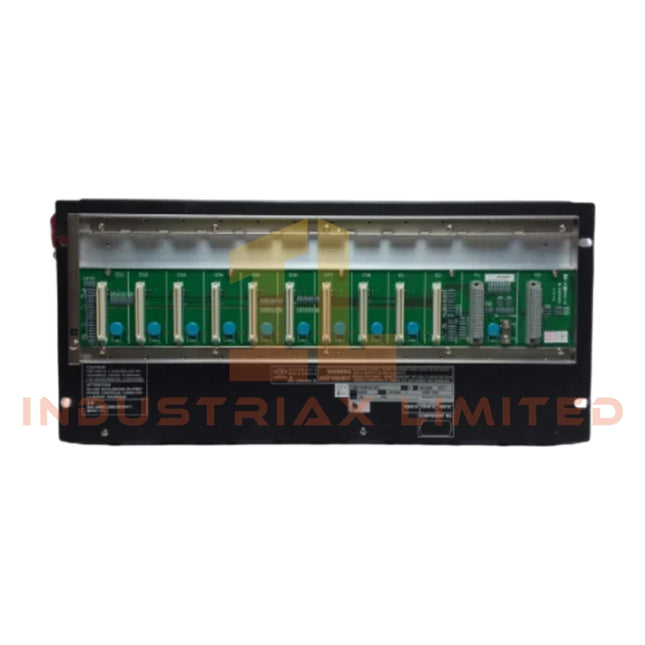

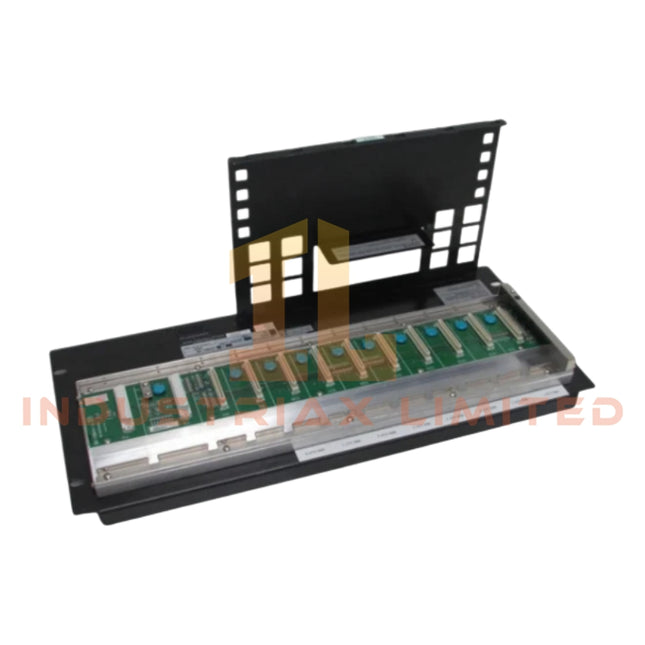

Yokogawa وحدة الإدخال/الإخراج التناظرية Yokogawa AFF50D-H41111
وحدة الإدخال/الإخراج التناظري Yokogawa AFF50D-H41111 تم تكوين وحدة الإدخال/الإخراج التناظري Yokogawa AAI141 / AAV141 / AAV142 / AAB141 للحصول على الإشارة التناظرية في واجهة حلقة التحكم الموزعة ضمن الأنظمة الفرعية للإدخال/الإخراج الميدانية لنظام التحكم الموزع (DCS)، وتعمل كواجهة تحويل إشارة كهربائية مباشرة بين أجهزة إرسال المجال 4-20 مللي أمبير تيار مستمر / 1-5 فولت تيار مستمر / -10 إلى 10 فولت تيار مستمر وحافلات الحصول على البيانات من جانب وحدة التحكم ضمن منصات Yokogawa CENTUM. تفصيل اللاحقة ومصفوفة النموذج تمثل AAI141 و AAV141 و AAV142 و AAB141 متغيرات مميزة لوحدة الإدخال/الإخراج التناظرية ضمن نفس عائلة الإدخال/الإخراج غير المعزولة ذات 16 قناة. تم تكوين كل متغير للتعامل مع نوع إشارة محدد (نطاقات إدخال التيار أو الجهد) ونمط تنفيذ الطرف (مثل مشبك الضغط، كابل KS، توافق موصل MIL). لا يوجد تحليل هيكلي إضافي محدد في المواصفات المقدمة. المواصفات الفنية المعلمة المواصفات طراز العلامة التجارية AFF50D-H41111 الأصل غير محدد الوزن 0.2 كجم استهلاك الطاقة 5 فولت تيار مستمر: 310 مللي أمبير / 24 فولت تيار مستمر: 450 مللي أمبير قنوات الإدخال 16 قناة، غير معزولة أنواع إشارة الإدخال 4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر، -10 إلى 10 فولت تيار مستمر مقاومة الإدخال (عند التشغيل) 400 أوم (20 مللي أمبير) إلى 1000 أوم (4 مللي أمبير)، 1 ميجا أوم أو أكبر مقاومة الإدخال (عند إيقاف التشغيل) 340 كيلو أوم إلى 660 كيلو أوم (يعتمد على المتغير)، 500 كيلو أوم أو أكبر الدقة +/-16 ميكرو أمبير، +/-4 مللي فولت، +/-20 مللي فولت فترة تحديث البيانات 10 مللي ثانية وقت استجابة الخطوة 100 مللي ثانية مصدر طاقة المرسل >=14.8 فولت عند 20 مللي أمبير، <=26.4 فولت عند 0 مللي أمبير حد التيار الناتج 27 مللي أمبير الانجراف الحراري +/-16 ميكرو أمبير / 10 درجة مئوية، +/-4 مللي فولت / 10 درجة مئوية، +/-20 مللي فولت / 10 درجة مئوية التوصيل الخارجي طرف مشبك ضغط، كابل KS، كابل موصل MIL خصائص الحصول على إشارة Yokogawa 4-20 مللي أمبير تقوم الوحدة بمعالجة إشارات الحلقة التناظرية باستخدام قياس تيار إدخال 4-20 مللي أمبير مع تباين محدد في مقاومة الإدخال عبر نطاق التشغيل. يتم تنفيذ أخذ عينات القنوات بدورة تحديث تبلغ 10 مللي ثانية وسلوك استجابة خطوة 100 مللي ثانية، مما يدعم توقيت الحصول المحدد مسبقًا لمعالجة البيانات من جانب وحدة التحكم. يدعم خرج مصدر طاقة المرسل الداخلي تحديد تيار يصل إلى 27 مللي أمبير لأجهزة المجال ذات السلكين. يتوافق تصميم الواجهة الأمامية التناظرية مع بنية تكييف إشارة Yokogawa DCS، بما في ذلك دعم إنهاء الإدخال المختلط للجهد والتيار عبر مسارات الحصول المتوازية ذات 16 قناة دون عزل القناة. الأسئلة المتكررة س: هل تدعم الوحدة الاستبدال السريع أثناء التشغيل؟ج: لم يتم تحديد إمكانية الاستبدال السريع في التعريف الكهربائي والميكانيكي المقدم. يجب أن يفترض الاستبدال إيقاف تشغيل النظام أو وضع صيانة الرف ما لم تحدد وثائق التكرار على مستوى النظام خلاف ذلك. س: ما هو سلوك حمل طاقة اللوحة الخلفية عند الاستفادة الكاملة من القنوات؟ج: يتم تعريف أقصى استهلاك للتيار على أنه 310 مللي أمبير عند 5 فولت تيار مستمر و 450 مللي أمبير عند 24 فولت تيار مستمر. لا يغير التحميل الكامل للقنوات حدود اللوحة الخلفية بما يتجاوز هذه القيم المحددة. س: هل يتم تنفيذ العزل الكهربائي بين القنوات؟ج: تم تعريف بنية الإدخال على أنها 16 قناة غير معزولة، وبالتالي تشترك القنوات في هيكل مرجعي مشترك بدون فصل جلفاني. إرشادات التركيب الميداني يجب الحفاظ على فصل كابلات الإشارة عن خطوط الجهد العالي وخطوط الطاقة التبديل لتقليل الضوضاء المستحثة في حلقات إدخال 4-20 مللي أمبير والجهد المنخفض. يجب تنفيذ إنهاء الدرع عند نقطة تأريض واحدة على جانب الخزانة لمنع تكوين حلقات أرضية. يجب أن يتبع شد الطرف متطلبات عزم مشبك الضغط المحددة من قبل الشركة المصنعة لمقاومة تلامس مستقرة. بالنسبة لكابلات KS أو متغيرات موصل MIL، تحقق من محاذاة الدبابيس قبل الإدخال لتجنب سوء توجيه القنوات التناظرية. يجب التحقق من صحة حلقات المرسل في ظل ظروف مقاومة التشغيل قبل بدء التشغيل لضمان القياس الصحيح للإدخال عبر جميع القنوات النشطة.
$200.00 $100.00
-
Bently Nevada Bently Nevada 149811-01 بطاقة إدخال تريندماستر
بطاقة إدخال Bently Nevada 149811-01 Trendmaster تم تكوينها لمراقبة الاهتزاز والزلازل عالية الدقة في أنظمة DSM، توفر Bently Nevada 149811-01 (بطاقة إدخال Trendmaster 149811) الحصول على الإشارة التناظرية المباشرة، والمعالجة على اللوحة، والاتصال RS-485/Ethernet لتتبع حالة الآلات الدوارة والتشخيصات التنبؤية. تفسير اللاحقة ومصفوفة النموذج يتم توفير 149811-01 كعنصر كتالوج واحد. لا توجد اختلافات لاحقة محددة من قبل الشركة المصنعة أو رموز خيارات موثقة؛ لذلك، لا ينطبق أي تحليل إضافي للنموذج. مواصفات الأجهزة المعلمة المواصفات النموذج 149811-01 العلامة التجارية Bently Nevada النوع بطاقة إدخال Trendmaster (وحدة إدخال تناظرية) السلسلة نظام إدارة إشارة البيانات DSM الأصل الولايات المتحدة الأمريكية أنواع الإدخال محولات زلزالية، سرعة، إزاحة، تيار ثابت قنوات الإدخال 4-8 (حسب التكوين) عرض النطاق يصل إلى 24 كيلو هرتز دقة أخذ العينات 16 بت معدل أخذ العينات يصل إلى 50 كيلو هرتز معالجة الإشارة FFT على اللوحة، الكشف عن RMS، الكشف عن الذروة واجهات الاتصال RS-485، إيثرنت السعة القصوى لنظام DSM تصل إلى 150 لكل جهاز كمبيوتر لاكتساب البيانات مصدر الطاقة 24 فولت تيار مستمر درجة حرارة التشغيل -54 درجة مئوية إلى +121 درجة مئوية درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية الرطوبة 95% غير مكثفة الأبعاد 150 × 100 × 50 ملم الوزن 0.5 كجم الوظيفة الأساسية اكتساب ومعالجة الإشارات التناظرية لمراقبة الاهتزاز والزلازل معايرة مسبار التيار الدوامي وكبح التداخل يتضمن 149811-01 معايرة إدخال قابلة للتكوين لمجسات التيار الدوامي وغيرها من مجسات الإزاحة، مما يسمح بمعايرة دقيقة لفجوات الماكينة المقاسة. تعمل إجراءات كبح التداخل على اللوحة على تخفيف التداخل بين القنوات، مما يضمن قراءات اهتزاز وزلازل دقيقة حتى في الرفوف المزدحمة بالأجهزة. يتضمن تكييف الإشارة كسبًا وترشيحًا قابلين للتكوين للحفاظ على الدقة عبر النطاق الترددي الكامل من 20 إلى 24 كيلو هرتز، مما يدعم تحليل FFT و RMS عالي الدقة دون إدخال تشوهات تحويل التردد. الأسئلة المتداولة س: هل يمكن استخدام أنواع إدخال متعددة في نفس الوقت على 149811-01؟ج: نعم. تدعم الوحدة محولات زلزالية وسرعة وإزاحة وتيار ثابت في وقت واحد، بشرط أن يتطابق تكوين القناة مع قنوات الإدخال المحددة من 4 إلى 8. س: هل يُسمح بالتبديل السريع لبطاقة الإدخال هذه؟ج: لا. يجب إيقاف تشغيل هيكل DSM قبل التثبيت أو الإزالة لتجنب تلف الدوائر وأجهزة الاستشعار المتصلة. س: كيف تتم إدارة التأريض لتقليل الضوضاء؟ج: يلزم وجود وصلة درع وتأريض مناسبين لهيكل DSM لتقليل ضوضاء الإشارة. يوصى باستخدام أسلاك مزدوجة مجدولة لمدخلات المستشعر التناظرية. إرشادات التثبيت الميداني قم بتركيب الوحدة في فتحة DSM المخصصة باتباع إرشادات توجيه الرف. تحقق من تعيينات قناة الإدخال قبل توصيل محولات الاهتزاز أو السرعة أو الإزاحة. قم بتوجيه أسلاك الإشارة التناظرية بشكل منفصل عن كابلات الطاقة والتحكم في المحرك. تأكد من توصيل دروع كابلات الإدخال بأرضية الهيكل عند نقطة واحدة لمنع حلقات التأريض. تأكد من إنهاء واجهة RS-485/Ethernet وعنونتها قبل تشغيل النظام. تحقق من تكوين معالجة الإشارة على اللوحة (إعدادات FFT/RMS) بعد التثبيت. افحص الموصلات ومزاليج التثبيت للحفاظ على توصيلات آمنة في ظل ظروف الاهتزاز الصناعي.
$200.00 $100.00
-

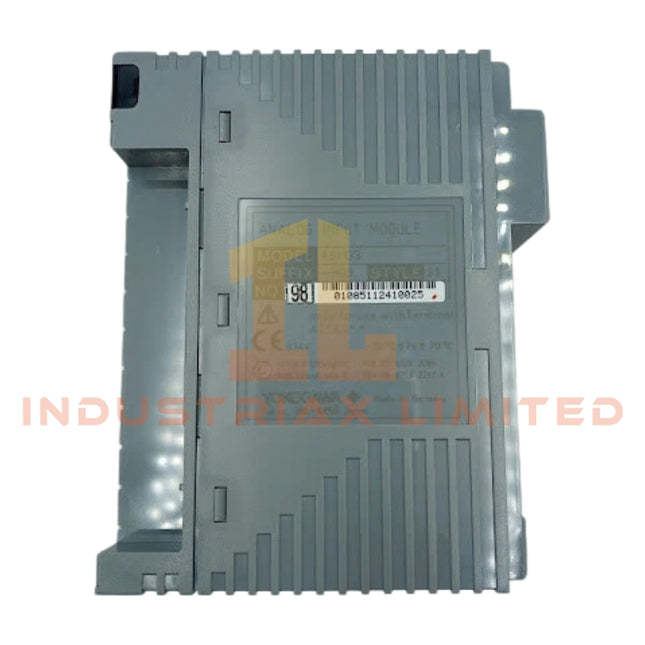

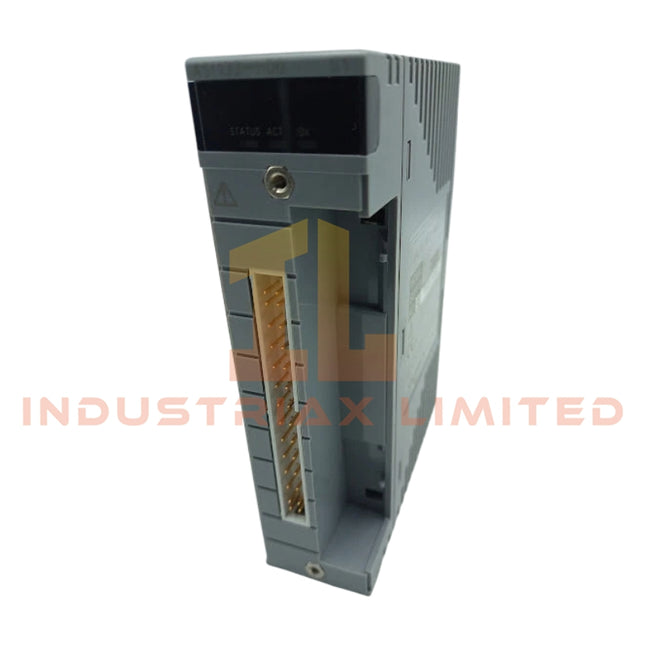

Yokogawa وحدة إدخال تناظري Yokogawa ASI133-H00 FIO
وحدة الإدخال التناظرية Yokogawa ASI133-H00 FIO تم تصميم Yokogawa ASI133-H00 (وحدة الإدخال التناظرية ASI133-H00) لاكتساب الإشارة التناظرية 4-20 مللي أمبير في بنية الإدخال/الإخراج Yokogawa CENTUM VP / FIO، وتوفر واجهة كهربائية مباشرة لقياس حلقة التيار لجهاز الإرسال الميداني وتحويل A/D عبر قنوات إدخال معزولة. مواصفات الأجهزة المعلمة المواصفات موديل العلامة التجارية Yokogawa ASI133-H00 الأصل غير محدد الوزن تقريبًا 0.30 كجم الأبعاد غير محدد درجة حرارة التشغيل غير محددة (فئة الوحدة الصناعية، نطاق DCS النموذجي مفترض حسب تصميم النظام) استهلاك الطاقة 5 فولت تيار مستمر: 150 مللي أمبير / 24 فولت تيار مستمر: 450 مللي أمبير إشارة الإدخال 4-20 مللي أمبير تيار مستمر القنوات 8 قنوات، معزولة جهد التحمل 1500 فولت تيار متردد مقاومة الإدخال 400 أوم إلى 925 أوم (حسب حالة تشغيل الطاقة) الدقة +/-16 ميكرو أمبير وقت استجابة الخطوة 100 مللي ثانية فترة تحديث البيانات 10 مللي ثانية دعم HART متوفر مصدر طاقة جهاز الإرسال 16 فولت تيار مستمر أو أعلى (تيار محدود 20 مللي أمبير) بنية عزل قناة Yokogawa 4-20 mA HART تطبق ASI133-H00 عزلًا كهربائيًا من القناة إلى النظام لكل قناة من قنوات الإدخال الثماني، مما يتيح قياس حلقة مستقلة دون انجراف مرجع مشترك. تم تصميم واجهة 4-20 مللي أمبير للحفاظ على خطية القياس في ظل ظروف مقاومة الحلقة المتغيرة، مع الحفاظ على سلامة إشارة HART FSK عبر نفس الحلقة الحالية. يتم تمرير اتصال HART بشفافية عبر دائرة الإدخال، مما يسمح بتراكب رقمي ثنائي الاتجاه دون مقاطعة التحويل التناظري. يدعم حاجز العزل قمع فروق الجهد الأرضي بين أجهزة الإرسال الميدانية ولوحة التوصيل الخلفية للنظام، مع الحفاظ على دقة تحويل مستقرة ضمن تفاوت +/-16 ميكرو أمبير. الأسئلة المتداولة س: هل يمكن لـ ASI133-H00 قبول كل من أجهزة الإرسال ثنائية الأسلاك ورباعية الأسلاك؟ج: نعم. يدعم تصميم مقاومة الإدخال ومصدر طاقة الحلقة أجهزة الإرسال 4-20 مللي أمبير ثنائية الأسلاك التي تعمل بالحلقة ورباعية الأسلاك التي تعمل بالطاقة الخارجية، مع عزل قناة مستقل. س: هل يسمح عزل القناة بالتأريض الميداني المشترك؟ج: لا. كل قناة معزولة كهربائيًا عن الأرض النظامية، مما يمنع اقتران المرجع الأرضي المشترك عبر القنوات. س: ماذا يحدث لإشارات HART أثناء تحويل A/D؟ج: يتم تراكب إشارات HART FSK على حلقة 4-20 مللي أمبير وتمر عبر مرحلة الإدخال دون تخفيف مكونات التشكيل الرقمي. إرشادات التركيب الميداني يجب أن تحافظ الأسلاك الميدانية على توجيه الأزواج الملتوية لكل حلقة 4-20 مللي أمبير، مع إنهاء الدرع عند نقطة أرضية واحدة فقط لخزانة التحكم. لا توزع تأريض الدرع عبر الوصلات الميدانية. يجب التحقق من قطبية مصدر طاقة الحلقة قبل تنشيط دوائر جهاز الإرسال. يجب ألا تتجاوز أطراف الإدخال التيار المسموح به 22.5 مللي أمبير لكل قناة. حافظ على الفصل بين أسلاك الإدخال التناظرية والموصلات عالية الجهد أو التبديل لتقليل الاقتران المستحث على حلقات التيار المنخفضة المستوى. تأكد من إحكام إدخال أطراف مشبك الضغط (سلسلة ATSA3) قبل تطبيق الطاقة.
$200.00 $100.00
-
Bently Nevada وحدة الإدخال/الإخراج غير المعزولة Bently Nevada 149758-01
وحدة الإدخال/الإخراج غير المعزولة 149758-01 من Bently Nevada تعمل الوحدة Bently Nevada 149758-01، والمُدرجة أيضًا تحت اسم 149758، كوحدة إدخال/إخراج غير معزولة، وهي مكون مادي مخصص لإنهاء وتوجيه الإشارات الخارجية داخل نظام حماية الماكينات 3500. تتصل الوحدة بالأسلاك الميدانية من دوائر مستشعر القرب بالتيار الدوامي وقنوات مراقبة السرعة الزائدة لأجهزة مراقبة الحماية والاهتزاز المرتبطة بنظام 3500. مواصفات الأجهزة المعلمة المواصفات النموذج 149758-01 العلامة التجارية Bently Nevada السلسلة نظام حماية الآلات 3500 نوع المنتج وحدة إدخال/إخراج غير معزولة (طرف خارجي) المنشأ الولايات المتحدة الأمريكية نوع الوحدة وحدة إدخال/إخراج غير معزولة التثبيت تُركب في الرف ضمن نظام 3500 توافق النظام أنظمة المراقبة Bently Nevada 3500 توافق المستشعر مستشعرات القرب بالتيار الدوامي من سلسلة 3300 الوظيفة الأساسية واجهة طرفية خارجية لمراقبة الاهتزاز والسرعة الزائدة وظيفة الحماية دعم المراقبة الإلكترونية للسرعة الزائدة واجهة الإشارة وصلات إنهاء ميدانية خارجية التحقق من جهد الفجوة لدوائر مراقبة السرعة الزائدة تدعم الوحدة 149758-01 مسارات إنهاء الإشارة المرتبطة بأنظمة مراقبة مستشعر القرب بالتيار الدوامي. أثناء التشغيل، يتم عادةً التحقق من دوائر المستشعر من خلال قياسات جهد الفجوة لتأكيد الوضع الصحيح للمستشعر وعمل المحول. بالنسبة لتركيبات مستشعرات القرب المستخدمة في تطبيقات الحماية من السرعة الزائدة ومراقبة العمود، يتم استخدام جهد فجوة قريب من القيمة المستهدفة للمراقب المحددة، وعادة ما يكون حوالي -10 فولت تيار مستمر اعتمادًا على تكوين نظام المستشعر، كمؤشر على نطاق التشغيل الصحيح للمحول. يجب أن تتبع قيم القبول النهائية الوثائق المطبقة لنظام المراقبة 3300 أو 3500. نظرًا لأن الوحدة تستخدم بنية غير معزولة، يجب مراجعة ممارسات التأريض وطرق إنهاء الدرع بعناية لتقليل اقتران الإشارة غير المرغوب فيه بين الدوائر الميدانية. الأسئلة المتكررة س: هل توفر الوحدة 149758-01 عزلًا كهربائيًا بين الدوائر الميدانية ونظام المراقبة؟ج: لا. تُعرف الوحدة بوحدة إدخال/إخراج غير معزولة. لذلك، يجب أن تتبع ممارسات التأريض ودرع الكابلات متطلبات التثبيت المطبقة لنظام المراقبة المتصل. س: هل يمكن للوحدة أن تعمل كجهاز مستقل للحماية من السرعة الزائدة؟ج: لا. تعمل الوحدة كعنصر واجهة داخل نظام حماية الماكينات 3500 وتتطلب أجهزة مراقبة مرتبطة مثبتة في الرف. س: هل تقوم الوحدة بمعالجة قياسات الاهتزاز مباشرة؟ج: لا. يتم إجراء معالجة الإشارة بواسطة وحدات المراقبة المرتبطة. توفر الوحدة 149758-01 إنهاء ميداني ووظائف توجيه الإشارة. إرشادات التثبيت الميداني قم بتثبيت الوحدة فقط في موقع الرف 3500 المخصص المحدد في وثائق النظام. تحقق من جميع إنهاءات مستشعر القرب، ومستشعر Keyphasor، ودوائر السرعة الزائدة قبل تنشيط الرف. وجه كابلات المستشعر بشكل منفصل عن موصلات الطاقة ودوائر التبديل عالية التيار. أنهِ دروع الكابلات وفقًا لفلسفة التأريض في المصنع وممارسات التركيب الخاصة بـ Bently Nevada. افحص إحكام الطرف وتحديد الموصل قبل التشغيل. تحقق من جهد فجوة المستشعر، وحالة القناة، وتكوين الشاشة بعد اكتمال توصيل الأسلاك الميدانية. تجنب إدخال مسارات تأريض إضافية قد تزيد من الضوضاء النمطية الشائعة في دوائر الإشارة غير المعزولة.
$200.00 $100.00
-

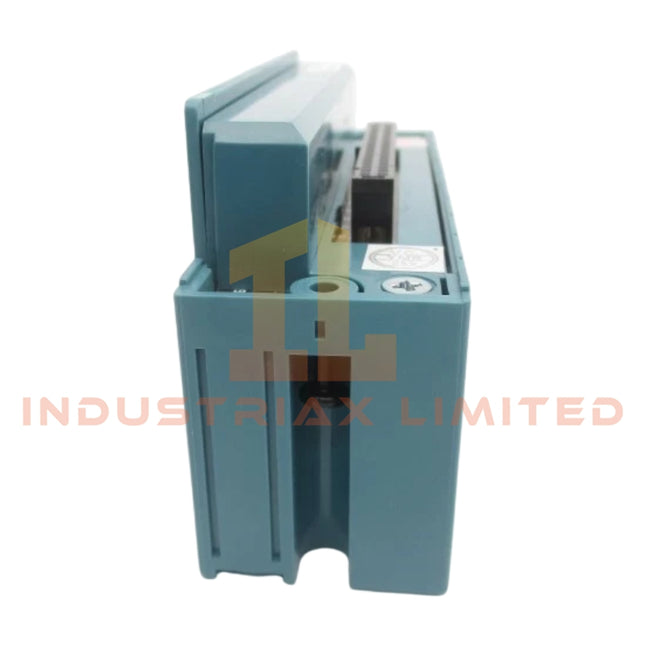

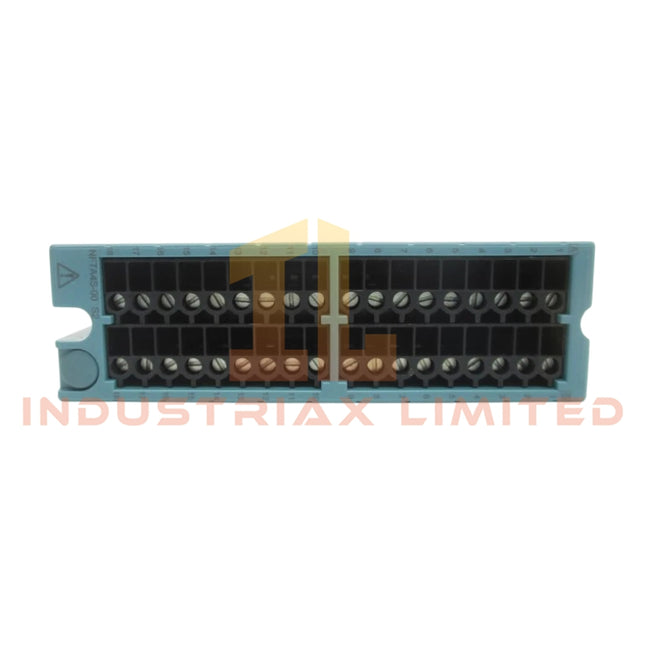

Yokogawa وحدات الإدخال التناظرية | اللوحة الطرفية Yokogawa NFTA4S-00
كتلة طرفية لمشبك ضغط Yokogawa NFTA4S-00 تم تكوين الكتلة الطرفية لمشبك الضغط Yokogawa NFTA4S-0oj (NFTA4S-00) لإنهاء الإشارة التناظرية وتوزيع الأسلاك الميدانية في بيئات وحدة التحكم المعيارية STARDOM، وتوفر تنفيذًا كهربائيًا مباشرًا لواجهة الإدخال/الإخراج متعددة القنوات 4-20 مللي أمبير والجهد الكهربائي ضمن بنيات التحكم الموزعة من Yokogawa. تحليل اللاحقة ومصفوفة النموذج لا يوجد تحليل لاحقة موثق محدد في بيانات الإدخال المقدمة لـ NFTA4S-0oj / NFTA4S-00. يتم التعامل مع التعيين كمُعرّف ترتيب فهرس واحد. المواصفات الفنية للأجهزة المعلمة المواصفات العلامة التجارية للنموذج Yokogawa NFTA4S-0oj الأصل غير محدد الوزن 1.0 كجم الأبعاد 482 مم × 210 مم × 220 مم سعة القناة إنهاء الإدخال/الإخراج التناظري ذو 16 قناة أنواع إشارة الإدخال 4-20 مللي أمبير، 0-10 فولت، +/-10 فولت قابلة للتحديد نوع إشارة الإخراج 4-20 مللي أمبير الدقة 12 بت الدقة +/-0.1% من النطاق الكامل نوع الطرف أطراف مشبك الضغط هندسة إشارة واجهة عملية Yokogawa تتكامل Yokogawa NFTA4S-0oj في طبقات الإدخال/الإخراج لوحدة التحكم المعيارية STARDOM باستخدام إشارات العمليات القائمة على حلقة 4-20 مللي أمبير وقنوات اكتساب الجهد. يتم تنفيذ الفصل الكهربائي بين القنوات على مستوى توزيع الطرف لضمان استقرار بيئات اكتساب الإشارات التناظرية المختلطة. تضمن هندسة إنهاء مشبك الضغط الاحتفاظ بالموصلات بقوة ثابتة لضمان سلامة الأسلاك الميدانية المقاومة للاهتزاز في خزائن الإدخال/الإخراج عالية الكثافة. الأسئلة الشائعة س: هل يمكن لـ NFTA4S-0oj التعامل مع مدخلات التيار والجهد المختلطة في وقت واحد؟ج: نعم. تدعم مجموعات القنوات أنواع الإدخال 4-20 مللي أمبير، 0-10 فولت، و+/-10 فولت القابلة للتكوين لكل مواصفات تصميمية. س: هل تتطلب الوحدة توزيع طاقة نشط من جانب المجال؟ج: توجيه الإشارة الميدانية سلبي على مستوى الطرف؛ يعتمد التشغيل على تكوين وحدة الإدخال/الإخراج STARDOM المتصلة. س: هل يدعم الكتلة الطرفية التبديل الساخن (hot-swapping)؟ج: الكتلة الطرفية نفسها هي جهاز سلبي؛ يتم تحديد قدرة التبديل الساخن بواسطة وحدة الإدخال/الإخراج المضيفة وتصميم اللوحة الخلفية. إرشادات التركيب الميداني تأكد من تجريد جميع الموصلات الميدانية إلى عمق الإدخال الموصى به من قبل الشركة المصنعة قبل توصيل مشبك الضغط. حافظ على الفصل بين أسلاك الإشارة التناظرية وموصلات الطاقة لتقليل الاقتران المستحث على حلقات 4-20 مللي أمبير. تحقق من اتساق ضغط الشد عبر جميع القنوات الـ 16 قبل تنشيط النظام. استخدم تأريض الدرع عند مرجع الأرضي لنقطة واحدة في الخزانة لتجنب تكوين حلقات الأرضي في شبكات التناظرية المختلطة. تأكد من محاذاة التثبيت الميكانيكي مع رف الإدخال/الإخراج STARDOM قبل تطبيق طاقة على مستوى النظام.
$200.00 $100.00
-

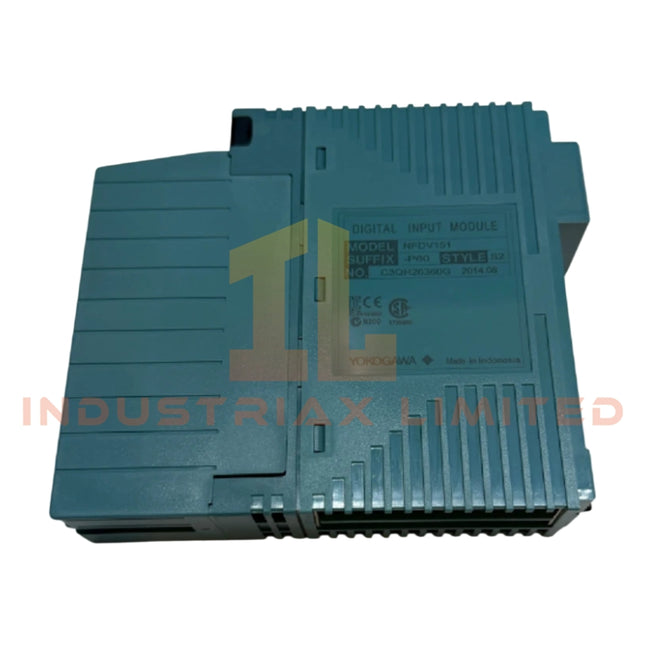

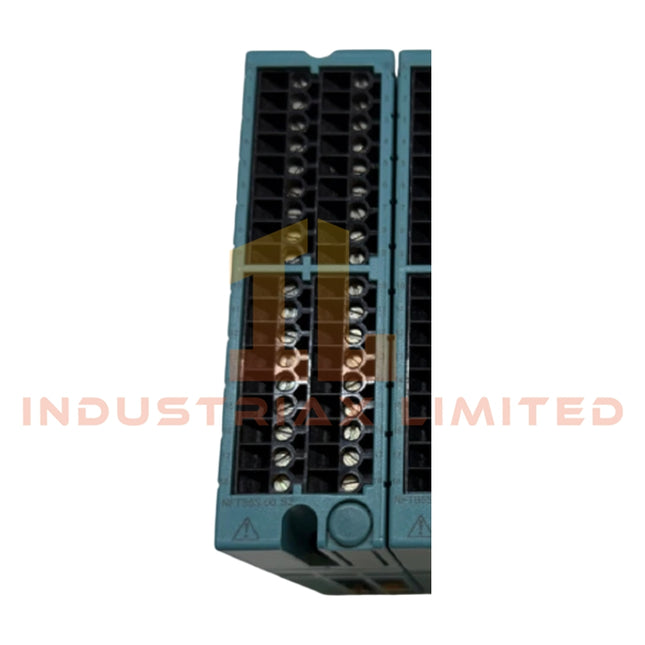

Yokogawa وحدة الإدخال الرقمي | يوكوجاوا NFDV151-P60
وحدة الإدخال الرقمي Yokogawa NFDV151-P60 تعمل وحدة الإدخال الرقمي Yokogawa NFDV151-P60I، والمُدرجة أيضًا باسم NFDV151-P60، كمكون مادي مخصص لاكتساب الإشارات المنفصلة 24 فولت تيار مستمر بـ 32 قناة ضمن النظام الفرعي للإدخال/الإخراج لنظام التحكم الموزع (DCS) من Yokogawa. المواصفات الفنية المعلمة المواصفات موديل العلامة التجارية Yokogawa NFDV151-P60 الأصل Yokogawa Electric Corporation الوزن 0.3 كجم استهلاك الطاقة 500 مللي أمبير عند 5 فولت تيار مستمر عدد قنوات الإدخال 32 جهد الإدخال المقدر 24 فولت تيار مستمر جهد الإدخال في وضع التشغيل (ON) 18 إلى 26.4 فولت تيار مستمر جهد الإدخال في وضع الإيقاف (OFF) 5.0 فولت تيار مستمر أو أقل تيار الإدخال 4.1 مللي أمبير ±20% لكل قناة الحد الأقصى لجهد الإدخال 30.0 فولت تيار مستمر زمن استجابة الإدخال <= 8 مللي ثانية الحد الأقصى لدورات التشغيل/الإيقاف 25 هرتز (إدخال زر الضغط) جهد التحمل 2000 فولت تيار متردد (مدخلات-نظام)، 500 فولت تيار متردد (مشترك) بنية تكييف إشارة وعزل من قناة إلى قناة تُنفذ الوحدة تكييف إدخال منفصل ثابت لإشارات المجال 24 فولت تيار مستمر مع تمييز داخلي للحد عند حدود جهد التشغيل/الإيقاف. تقسم بنية تجميع القنوات خطوط المرجع المشتركة في كتل من 16 قناة، مما يقلل من التداخل المتقاطع بين مجموعات الإدخال المتجاورة في ظل ظروف الأسلاك عالية الكثافة. يدعم التعامل مع ارتداد الإدخال كلاً من ملفات تعريف إشارة الحالة وزر الضغط، مع توقيت استجابة محدد على مستوى الأجهزة (<= 8 مللي ثانية لاكتساب الحالة). الأسئلة المتداولة س: هل يمكن لـ NFDV151-P60 دعم الاستبدال السريع (hot-swap) في الأنظمة المزودة بالطاقة؟ج: تعتمد إمكانية الاستبدال السريع على تصميم نظام اللوحة الخلفية؛ حيث تقوم الوحدة نفسها بأخذ عينات الإدخال السلبية ولا تدير تسلسل الطاقة داخليًا. س: ما أهمية تقسيم القنوات المشتركة إلى 16 قناة؟ج: تُجمع مشتركات الإدخال كهربائيًا لكل 16 قناة لتقليل اقتران مسار العودة المشترك وتحسين فصل الضوضاء في تخطيطات الأسلاك الميدانية الكثيفة. س: هل يؤثر ارتداد الإدخال على دقة اكتشاف زر الضغط؟ج: يستخدم وضع زر الضغط نافذة اكتشاف تشغيل دنيا تبلغ 20 مللي ثانية لقمع الارتداد العابر وضمان التعرف على الحالة المستقرة. إرشادات التركيب الميداني يجب أن تحافظ الأسلاك الميدانية على الفصل بين موصلات إشارة الإدخال وكابلات الطاقة لتقليل الضوضاء المحفزة على خطوط 24 فولت تيار مستمر المنفصلة. يجب تأريض إنهاء الدرع عند جانب خزانة النظام فقط لتجنب تكوين حلقات التأريض. يجب عدم ربط مشتركات القنوات عبر مجموعات 16 قناة منفصلة. يجب أن يتبع عزم الربط وربط الطرف المواصفات الميكانيكية للوحة الخلفية للخزانة دون إجهاد زائد لأطراف لوحة الدوائر المطبوعة.
$200.00 $100.00
-

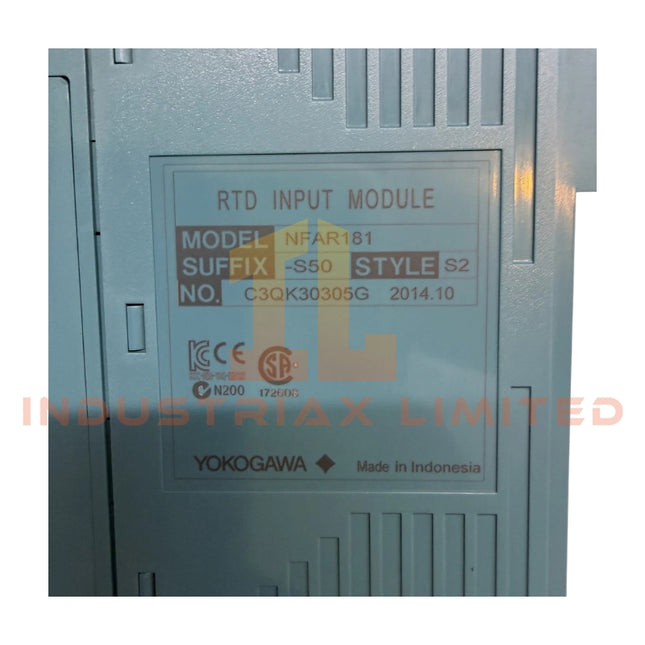

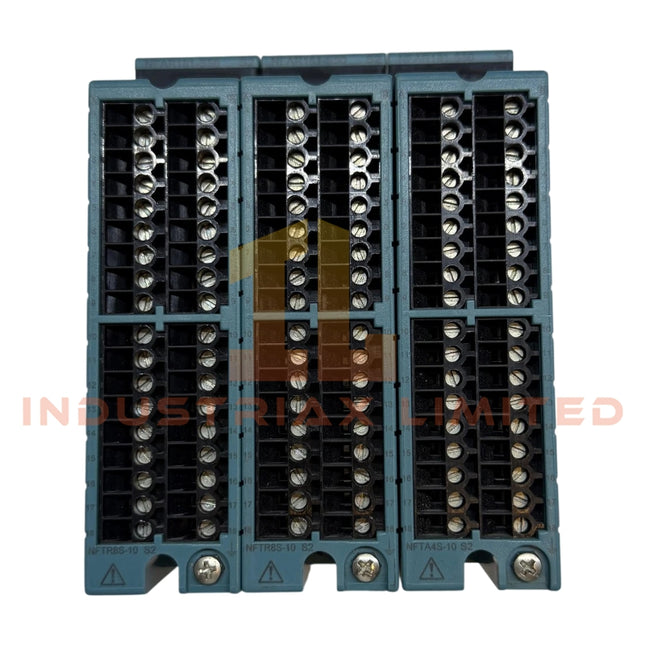

Yokogawa Yokogawa NFAR181-S50 | وحدة إدخال RTD
وحدة إدخال Yokogawa NFAR181-S50 RTD تعمل وحدة Yokogawa NFAR181-S50، والمُفهرسة أيضًا باسم وحدة إدخال RTD NFAR181، كمكون أجهزة مخصص للحصول على إشارة درجة حرارة المقاومة داخل شبكات الإدخال/الإخراج لوحدة التحكم Yokogawa STARDOM. تفسير اللاحقة ومصفوفة النموذج لا يتضمن تسمية النموذج NFAR181-S50 تفكيكًا لاحقًا منظمًا ومحددًا علنًا يتجاوز معرف السلسلة ورمز التكوين. لا يوجد منطق إضافي للنماذج الفرعية محدد في مجموعة البيانات الفنية المقدمة. مواصفات الأجهزة المعلمة المواصفات نموذج العلامة التجارية يوكوجاوا NFAR181-S50 الأصل اليابان الوزن 0.2 كجم الأبعاد غير محدد درجة حرارة التشغيل غير محدد استهلاك الطاقة 450 مللي أمبير @ 5 فولت تيار مستمر قنوات الإدخال 12 قناة، معزولة نوع الإدخال Pt100 / JPt100، 3 أسلاك تيار القياس 1 مللي أمبير نطاق الإدخال -200 إلى 800 درجة مئوية الدقة ±0.15 درجة مئوية دورة التحديث 1 ثانية جهد التحمل 1500 فولت تيار متردد (دقيقة واحدة، الإدخال إلى النظام) مقاومة الإدخال >= 2 ميجا أوم (تشغيل/إيقاف التشغيل) كشف الاحتراق قابل للتكوين لكل قناة عزل القناة إلى القناة وهندسة تعويض الوصلة الباردة تطبق وحدة Yokogawa NFAR181-S50 عزلًا جلفانيًا لكل قناة عبر جميع مدخلات RTD الاثني عشر، مما يقلل من الاقتران عبر القنوات في ظروف مقاومة الرصاص المختلطة. يتم تطبيق منطق تعويض الوصلة الباردة (CJC) داخليًا لخطية RTD وتصحيح الوصلة المرجعية ضمن مسار الاكتساب. يتم تثبيت إثارة القياس عند 1 مللي أمبير لكل قناة، مما يضمن تحويل جهد ثابت عبر عناصر Pt100 في ظل ظروف مقاومة الحلقة المتغيرة. تعطي الهندسة الأولوية لأخذ العينات الحتمية مع دورة تحديث مدتها ثانية واحدة متوافقة مع توقيت مسح وحدة التحكم. الأسئلة المتداولة س1: هل تدعم الوحدة التوصيل السريع أثناء تشغيل اللوحة الخلفية؟ج1: لم يتم تحديد إمكانية التوصيل السريع. يجب أن يتم التثبيت مع فصل طاقة اللوحة الخلفية لتجنب الإثارة العابرة على دوائر إدخال RTD. س2: ما هو تأثير عزل القناة على توقيت القياس؟ج2: يتم تنفيذ العزل على مستوى القناة دون تغيير دورة تحديث البيانات البالغة ثانية واحدة. لا توجد معلمات انحراف توقيت بين القنوات محددة في المواصفات المقدمة. س3: هل يمكن تعويض مقاومة سلك الرصاص تلقائيًا؟ج3: يتم دعم التعويض بشكل جوهري من خلال تكوين RTD بثلاثة أسلاك مع متطلبات مقاومة خط متطابقة عبر جميع الموصلات. إرشادات التثبيت الميداني يجب توصيل مدخلات RTD باستخدام تكوين Pt100 بثلاثة أسلاك مع مقاومة موصل متساوية لكل قناة. يجب إنهاء التدريع عند نقطة مرجعية أرضية واحدة لتقليل تكوين حلقات الأرض. حافظ على الفصل بين كابلات إشارة RTD وخطوط التبديل عالية الجهد لتقليل اقتران الضوضاء المستحثة. تأكد من عزم الدوران الطرفي وسلامة الإدخال وفقًا لمواصفات موصل جانب الرف قبل تنشيط النظام.
$200.00 $100.00
-
Yokogawa وحدة إدخال النبضات | يوكوجاوا NFAP135-S50
وحدة إدخال النبضات Yokogawa NFAP135-S50 تم تكوين وحدة Yokogawa NFAP135-S50 (وحدة إدخال النبضات NFAP135-S50) لاكتساب إشارة النبضات في شبكات وحدة التحكم STARDOM FCN/FCJ، وهي توفر تنفيذًا كهربائيًا مباشرًا لعد النبضات المعزولة والتقاط الأحداث عبر بنيات الإدخال/الإخراج الموزعة. تعالج الوحدة مدخلات نبضات التلامس والجهد والتيار عبر قنوات معزولة بالكامل مع أخذ عينات رقمية عالية السرعة. تفكيك اللاحقة ومصفوفة النموذج NFAP135-S50 هو معرف نموذج بتكوين ثابت. لم يتم تعريف أي تقسيم رسمي لللاحقة أو تحليل لمصفوفة وظيفية بواسطة الشركة المصنعة لاشتقاق المتغيرات. مواصفات الأجهزة المعلمة المواصفات الموديل Yokogawa NFAP135-S50 العلامة التجارية Yokogawa المنشأ اليابان نوع الوحدة وحدة إدخال نبضات ذات 8 قنوات قنوات الإدخال 8 قنوات، معزولة كهربائيًا أنواع إشارة الإدخال تلامس ON/OFF، نبضة جهد، نبضة تيار نطاق تردد الإدخال حتى 50 ميجاهرتز لكل قناة الحد الأدنى لعرض النبضة 40 ميكروثانية العزل عزل جلفاني من قناة إلى قناة ومن قناة إلى نظام مقاومة إدخال التلامس مفتوح >= 100 كيلو أوم / مغلق <= 200 أوم مقاومة الرفع 68 كيلو أوم (تشغيل 12 VDC / 24 VDC) مقاومة التحويل OFF / 200 / 500 / 1000 أوم قابلة للاختيار دورة تحديث البيانات 2 مللي ثانية مصدر الطاقة للمرسل 12 VDC +/-10% أو 24 VDC +/-10% استهلاك الطاقة 5 VDC: 300 مللي أمبير / 24 VDC: 400 مللي أمبير درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية الوزن 1.0 كجم الأبعاد 482 مم (العرض) × 210 مم (الارتفاع) × 220 مم (العمق) نوع الطرف كتلة طرفية بقبضة ضغط / موصل MIL ذو 40 سنًا عزل القنوات وهندسة سلامة النبضات تطبق NFAP135-S50 حواجز عزل جلفانية مستقلة لكل قناة، مما يزيل اقتران الأرض بين القنوات في ظل ظروف التبديل عالية الكثافة. في بنيات الإدخال/الإخراج لعملية Yokogawa، يتم محاذاة طبقة العزل هذه مع ممارسة تكييف الإشارة الموزعة المشابهة لمبادئ فصل قطاعات FOUNDATION Fieldbus، مما يضمن احتواء تشوه حافة النبضات وتداخل الحلقة وتعديل مسار العودة على مستوى القناة. تدعم مرحلة الإدخال الكشف عن الحواف عالية السرعة مع الحفاظ على استقرار أخذ العينات المحدد في ظل ظروف الأسلاك الميدانية الصاخبة كهربائيًا. الأسئلة المتكررة س: هل يمكن لوحدة NFAP135-S50 أن تعمل مع أسلاك ميدانية قابلة للتبديل السريع تحت طاقة اللوحة الخلفية الحية؟ج: تدعم الوحدة الإدخال الساخن من جانب النظام اعتمادًا على تكوين الوحدة الأساسية STARDOM، ولكن يجب عدم إعادة توصيل الأطراف الميدانية تحت ظروف إدخال نشطة بسبب خطر سلامة النبضات. س: هل يلغي العزل من قناة إلى قناة التداخل عند التشغيل عالي التردد؟ج: نعم. يتم فصل كل قناة إدخال جلفانيًا، مما يقلل من الاقتران السعوي ويكبح تداخل النبضات بين القنوات تحت أحمال التبديل عالية الكثافة. س: ما هو العامل المحدد للحد الأقصى لتردد النبضات لكل قناة؟ج: العامل المحدد هو دقة أخذ العينات الداخلية ودوائر تكييف الإدخال بدلاً من الأسلاك الميدانية، مع دعم محدد يصل إلى 50 ميجاهرتز لكل قناة. إرشادات التركيب الميداني مطلوب أسلاك زوجية مجدولة محمية لجميع خطوط إدخال النبضات. يجب إنهاء دروع الكابلات عند نقطة أرضية واحدة على جانب خزانة التحكم لمنع تكون حلقات أرضية. يجب فصل كابلات الإدخال عن خطوط الجهد العالي وخطوط إخراج VFD بمسافة فصل دنيا محددة بواسطة ممارسة الأسلاك الصناعية IEC. يجب أن يتبع عزم ربط الأطراف حدود Yokogawa الميكانيكية لكتلة الطرف لضمان ضغط تلامس مستقر على واجهات قبضة الضغط. تجنب التوجيه المتوازي مع موصلات الطاقة التي تتجاوز مستويات التبديل 24 VDC لمسافات طويلة.
$200.00 $100.00
-

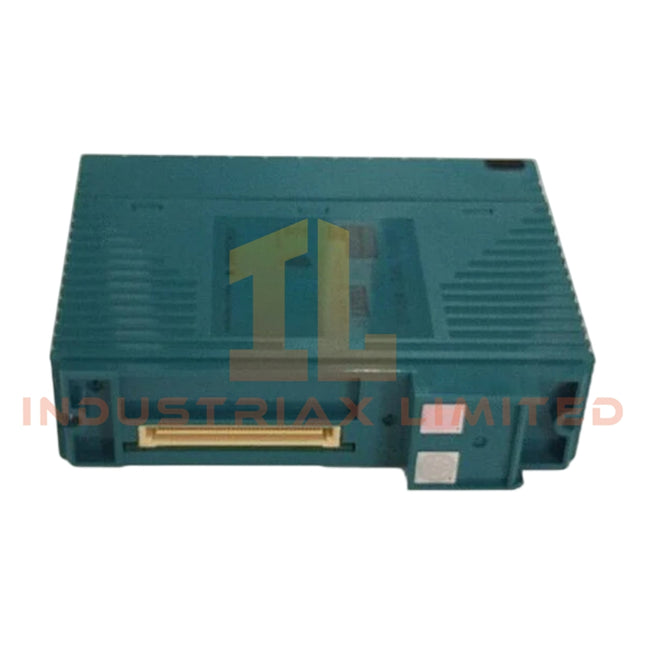

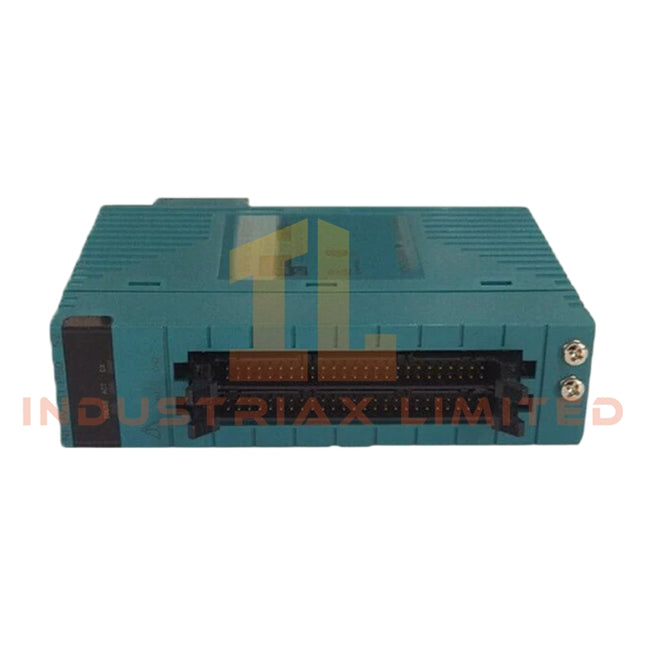

Yokogawa وحدة إدخال تناظري | NFAI543-S50 | يوكوجاوا
وحدة الإخراج التناظرية Yokogawa NFAI543-S50 تم تكوينها لتحويل الإشارة الرقمية إلى تناظرية في شبكات الإدخال/الإخراج لوحدة التحكم STARDOM، توفر وحدة Yokogawa NFAI543-S50 (وحدة الإخراج التناظرية NFAI543-S50) تنفيذًا كهربائيًا مباشرًا لـ 16 قناة إخراج تناظرية مستقلة ضمن بنيات التحكم الموزعة Yokogawa STARDOM. تقوم الوحدة بتحويل الأوامر الرقمية من جانب وحدة التحكم إلى إشارات جهد أو تيار تناظرية بما في ذلك 0 إلى 10 فولت، زائد أو ناقص 10 فولت، وتنسيقات إخراج 4-20 مللي أمبير. كل قناة معزولة كهربائيًا لتقليل التداخل بين القنوات وتوصيل حلقات الأرضية. يدعم الجهاز تحويلًا بدقة 16 بت لتحديد نطاق الإخراج الدقيق ويحافظ على الدقة ضمن زائد أو ناقص 0.1 بالمائة من النطاق الكامل. يتم التعامل مع الاتصال عبر ناقل STARDOM وواجهة EtherNet/IP لتكامل وحدة التحكم وسلوك تحديث الإخراج الحتمي. تفكيك اللاحقة ومصفوفة النموذج لم يتم تعريف تقسيم اللاحقة الصالح أو تحليل البديل الوظيفي لـ NFAI543-S50 في مجموعة البيانات الفنية المقدمة. المواصفات الفنية للأجهزة المعلمة المواصفات نموذج العلامة التجارية Yokogawa NFAI543-S50 الأصل اليابان درجة حرارة التشغيل -40 درجة مئوية إلى +80 درجة مئوية استهلاك الطاقة لم يتم التحديد قنوات الإخراج 16 قناة معزولة مستقلة أنواع الإخراج 0 إلى 10 فولت، زائد أو ناقص 10 فولت، 4-20 مللي أمبير الدقة تحويل رقمي إلى تناظري 16 بت الدقة زائد أو ناقص 0.1 بالمائة من النطاق الكامل العزل عزل بين القنوات متوفر الاتصال ناقل STARDOM، EtherNet/IP هندسة عزل القنوات وتحويل الإخراج تطبق NFAI543-S50 عزلًا كهربائيًا لكل قناة لمنع تفاعل الإشارة بين دوائر الإخراج المجاورة. تعمل كل قناة كمسار تحويل تناظري مستقل يُدار من بيانات وحدة التحكم المركزية، مما يضمن أن تغير الحمل على إخراج واحد لا ينتشر إلى القنوات المجاورة. تدعم الوحدة تحديد نطاق الإخراج المختلط، مما يسمح بتكوين حلقات الجهد والتيار لكل قناة بناءً على متطلبات الأسلاك الخاصة بالنظام والجهاز الميداني. تتم معالجة بيانات الإدخال الرقمية من وحدة التحكم STARDOM من خلال خط تحويل 16 بت قبل إعادة البناء التناظري في مرحلة الإخراج الطرفية. الأسئلة المتكررة س: هل يمكن للوحدة مزج مخرجات الجهد والتيار في وقت واحد عبر القنوات؟ج: نعم. كل قناة قابلة للتكوين بشكل مستقل لإخراج الجهد أو التيار ضمن النطاقات المدعومة. س: هل يمتد عزل القنوات إلى فصل مصدر الطاقة؟ج: القنوات معزولة عن بعضها البعض ومصممة لتقليل التداخل من مجالات الطاقة المشتركة للنظام، بناءً على هندسة الوحدة. س: ما هي آلية التحديث عبر ناقل STARDOM؟ج: يتم تحديث قيم الإخراج من خلال اتصال وحدة التحكم الدوري عبر ناقل STARDOM أو واجهة EtherNet/IP اعتمادًا على تكوين النظام. إرشادات التثبيت الميداني يوصى باستخدام كابلات مزدوجة مجدولة ومحمية لأسلاك الإخراج التناظرية، مع إنهاء الدرع عند نقطة أرضية مرجعية واحدة على جانب لوحة التحكم. حافظ على الفصل بين أسلاك الإخراج التناظرية وخطوط الجهد العالي أو خطوط التبديل لتقليل الاقتران الكهرومغناطيسي. تأكد من تعيين الطرف الصحيح للقناة وفقًا للتكوين لوضع الجهد أو التيار. تحقق من استمرارية الحلقة لتكوينات 4-20 مللي أمبير قبل تنشيط النظام. يجب أن يتبع التثبيت ممارسات تركيب القضبان DIN القياسية أو الخزانة المحددة لوحدات الإدخال/الإخراج STARDOM، مما يضمن خلوصًا كافيًا للتهوية.
$200.00 $100.00
-

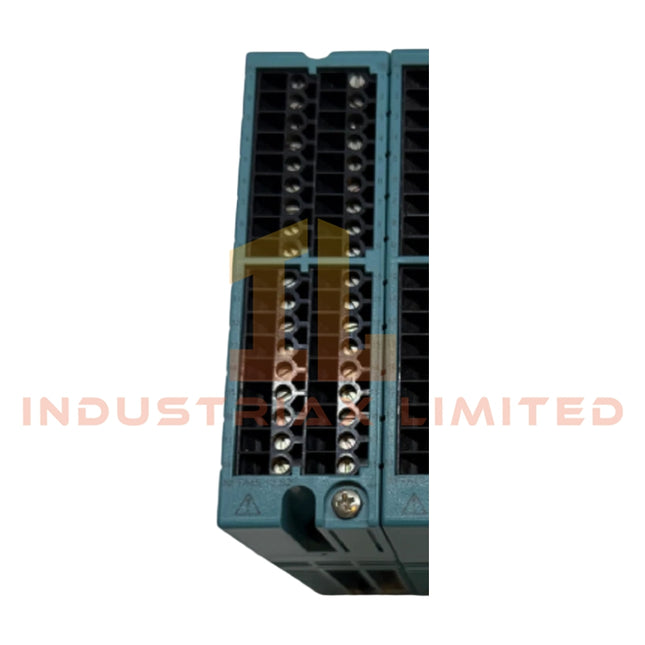

Yokogawa وحدة الإدخال التناظرية | NFAI143-S50 | يوكوجاوا
وحدة إدخال تناظري Yokogawa NFAI143-S50 تعمل وحدة Yokogawa NFAI143-S50، المصنفة أيضًا باسم وحدة الإدخال التناظري NFAI143، كمكون مادي مخصص لمعالجة إشارات المجال من 4-20 مللي أمبير ضمن منصات التحكم STARDOM FCN/FCJ. تقوم بتحويل وعزل حلقات تناظرية متعددة لضمان الحصول على بيانات دقيقة وسلامة الإشارة الكهربائية دون انقطاع. مواصفات الأجهزة المعلمة المواصفات نموذج العلامة التجارية Yokogawa NFAI143-S50 المنشأ اليابان الوزن 0.3 كجم الأبعاد 32 مم × 130 مم × 107 مم درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية استهلاك الطاقة 230 مللي أمبير (5 فولت تيار مستمر)، 540 مللي أمبير (24 فولت تيار مستمر) قنوات الإدخال 16 قناة معزولة نطاق إشارة الإدخال 4-20 مللي أمبير تيار مستمر تيار الإدخال المسموح به 24 مللي أمبير كحد أقصى الدقة ±0.1% من النطاق الكامل الدقة 16 بت دورة تحديث البيانات 10 مللي ثانية استجابة خطوة الإدخال 100 مللي ثانية توصيل الطرفي مشبك ضغط أو موصل MIL ميزات التحكم في العملية تدمج وحدة NFAI143-S50 العزل بين القنوات، مما يزيل الحلقات الأرضية ويقلل من التداخل. يتم تنفيذ تعويض تلقائي لوصلة التبريد (CJC) للحفاظ على دقة الإشارة المستقلة عن درجة الحرارة. تدعم كل قناة مرور بروتوكول HART، مما يسمح بتشخيص ومعايرة أجهزة الإرسال الذكية دون مقاطعة الحلقة التناظرية. توفر الوحدة أيضًا طاقة حلقة 24 فولت تيار مستمر لأجهزة المجال ذات السلكين أو الأربعة أسلاك. الأسئلة المتداولة س: أ: هل يمكن تبديل NFAI143-S50 على الساخن أثناء التشغيل؟ج: نعم، يدعم الاستبدال بالتبديل الساخن دون التأثير على الوحدات الأخرى على اللوحة الخلفية لـ STARDOM. س: أ: ما هو تصنيف جهد عزل القناة؟ج: كل قناة إدخال معزولة عن اللوحة الخلفية والقنوات الأخرى حتى 1500 فولت تيار متردد لمدة دقيقة واحدة. س: أ: هل يمكن لهذه الوحدة توفير طاقة الحلقة لأجهزة الإرسال؟ج: نعم، يمكن لكل قناة توفير 24 فولت تيار مستمر مع حد تيار يبلغ 25 مللي أمبير. إرشادات التثبيت الميداني قم بتركيب الوحدة على سكة DIN قياسية مع دعم ميكانيكي ثابت. تأكد من تأريض جميع دروع الأسلاك الميدانية بشكل صحيح عند نقطة واحدة لتجنب تداخل الضوضاء. حافظ على الفصل بين أسلاك التيار العالي وأسلاك الإشارة التناظرية لمنع التداخل. تأكد من قطبية طاقة الحلقة قبل تنشيط الوحدة. قم بتوجيه أسلاك الإشارة التناظرية بعيدًا عن أجهزة التبديل والمحركات الثقيلة لمنع ارتفاعات الجهد المستحثة.
$200.00 $100.00
-
Bently Nevada وحدة إدخال/إخراج شاشة عرض Bently Nevada 147663-01 VGA
وحدة الإدخال/الإخراج بشاشة عرض VGA طراز Bently Nevada 147663-01 تم تكوين وحدة الإدخال/الإخراج بشاشة عرض VGA طراز Bently Nevada 147663-01 (147663) لتصور بيانات الاهتزاز والموضع والفجوة وحالة الآلات في الوقت الفعلي في نظام حماية الآلات 3500/94، وهي توفر وظائف واجهة مادية ورسومية مباشرة. تدعم الوحدة التشغيل المحلي عبر شاشة اللمس، وإمكانية توصيل شاشة VGA عن بُعد لمسافة تصل إلى 10 أمتار، وشاشات مراقبة الآلات القابلة للتكوين، وتنسيق عرض متوافق مع API-670 ضمن تركيبات حامل 3500. تفكيك اللاحقة ومصفوفة النموذج تحدد الوثائق المرفقة 147663-01 كنموذج طلب كامل. لا توجد مصفوفة لاحقة رسمية أو تفكيك خيارات متوفرة في البيانات المتاحة؛ لذلك، لا يتضمن ذلك أي تفسير إضافي لللاحقة. مواصفات الأجهزة المعلمة المواصفات النموذج 147663-01 العلامة التجارية Bently Nevada السلسلة 3500/94 نوع المنتج وحدة الإدخال/الإخراج بشاشة عرض VGA المنشأ الولايات المتحدة الأمريكية نوع الشاشة VGA ملونة مع واجهة شاشة تعمل باللمس الشاشات المخصصة ما يصل إلى 9 شاشات عرض قابلة للتكوين البيانات المدعومة الاهتزاز، الفجوة، الموضع، بيانات سلسلة الآلات والنظام الدقة تصل إلى 1920 × 1080 عند 60 هرتز المؤشرات مؤشر LED للحالة الطبيعية (OK)، مؤشر LED للتجاوز (Bypass) مسافة العرض عن بعد حتى 10 أمتار (33 قدمًا) طريقة التكوين برنامج تكوين حامل 3500 الامتثال تنسيق عرض متوافق مع API-670 مزود الطاقة مدخل 5 فولت تيار مستمر (يعتمد على الإصدار) درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية الحماية البيئية IP54 متوسط الوقت بين الأعطال (MTBF) حوالي 50,000 ساعة الأبعاد 241.3 × 24.4 × 99.1 ملم الوزن 0.34 كجم الوظيفة الأساسية واجهة عرض مراقبة الآلات في الوقت الفعلي تصور بيانات مسبار التيار الدوامي والتحقق من الفجوة ضمن أنظمة حماية الآلات من السلسلة 3500، تعرض واجهة العرض 147663-01 معلومات ديناميكية يتم إنشاؤها بواسطة أجهزة مراقبة الاهتزاز، وأجهزة مراقبة الموضع، وقنوات مسبار القرب. يمكن للمشغلين مراجعة سعات اهتزاز العمود، ومعلومات الطور، وحالة سلسلة الآلات، وظروف فجوة المسبار من صفحات العرض القابلة للتكوين. بالنسبة للتركيبات التي تستخدم مسابير القرب بالتيار الدوامي، يتم التحقق من قيم الفجوة المعروضة عادةً مقابل أهداف التشغيل المحددة بواسطة قنوات المراقبة المرتبطة. يساعد التحقق الصحيح من جهد الفجوة موظفي الصيانة في تأكيد موضع المسبار وسلامة الإشارة قبل بدء تشغيل الآلات. تقوم وحدة العرض نفسها بوظائف التصور وتعتمد على وحدات المراقبة 3500 المقابلة للحصول على الإشارة ومعالجتها. الأسئلة المتكررة س: هل يقوم الموديل 147663-01 باكتساب إشارات الاهتزاز مباشرة من مجسات القرب؟ج: لا. تعمل الوحدة كشاشة عرض وواجهة مشغل. يتم الحصول على الإشارات ومعالجتها بواسطة وحدات المراقبة 3500 المقابلة المثبتة داخل الحامل. س: هل يمكن توصيل شاشة عرض عن بعد بالوحدة؟ج: نعم. تدعم الوحدة توصيلات شاشة VGA عن بعد بمسافة محددة تصل إلى 10 أمتار باستخدام ممارسات الكابلات المناسبة. س: هل الوحدة قابلة للتبديل الساخن أثناء تشغيل الحامل؟ج: لم يتم تحديد إمكانية التبديل الساخن صراحةً في الوثائق المقدمة. يجب أن يتبع التركيب أو الإزالة أو الاستبدال إجراءات صيانة نظام 3500 المعتمدة ومتطلبات السلامة في الموقع. إرشادات التركيب الميداني قم بتركيب الوحدة فقط في مواضع الحامل 3500/94 المحددة في وثائق النظام. تحقق من حالة طاقة الحامل وإجراءات الصيانة قبل الإدخال أو الإزالة. قم بتوجيه كابلات VGA وكابلات الاتصال بشكل منفصل عن موصلات الطاقة عالية الطاقة لتقليل التداخل الكهرومغناطيسي. حافظ على ممارسات التأريض الصحيحة للدرع وفقًا لمعايير أدوات المصنع. تأكد من تثبيت جميع الوحدات وتوصيلها باللوحة الخلفية قبل تشغيل النظام. تحقق من تشغيل الشاشة ورؤية الإنذار وعرض بيانات الجهاز بعد تنزيل التكوين. عند استخدام شاشات عرض عن بعد، تأكد من أن طول الكابل لا يتجاوز المسافة القصوى المحددة وتجنب الانحناء المفرط أو الضغط الميكانيكي على الموصلات.
$200.00 $100.00
-

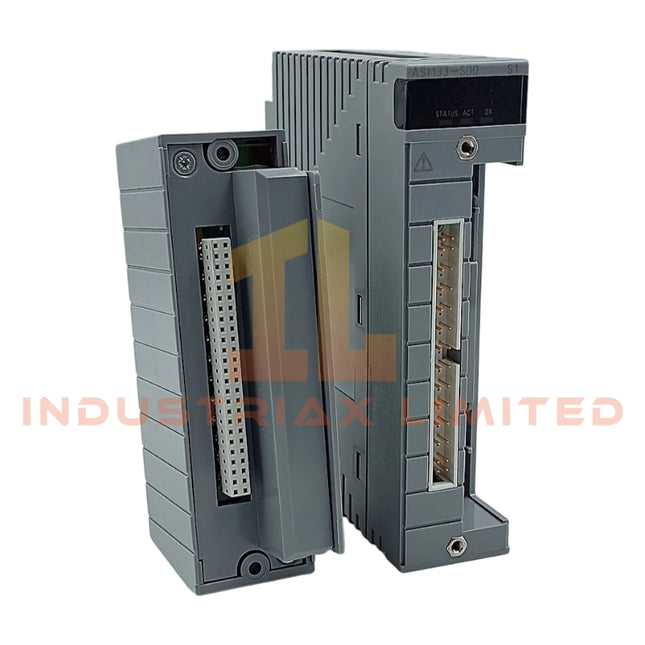

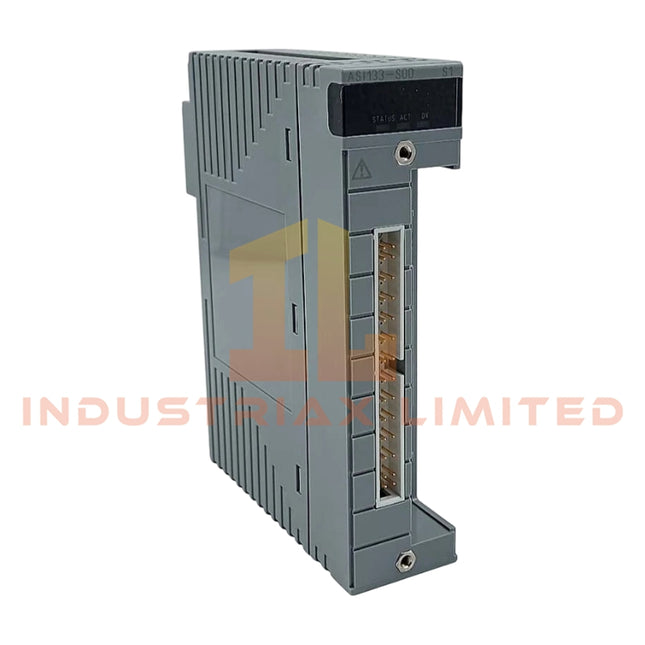

Yokogawa Yokogawa | ASI133-S00/SA3S0 | وحدة إدخال تناظري 8 قنوات
وحدة الإدخال التناظرية Yokogawa ASI133-S00 تم تكوين وحدة الإدخال التناظرية Yokogawa ASI133-S00/SA3S0j ذات 8 قنوات (وحدة الإدخال التناظرية ASI133-S00) لاكتساب الإشارة في النظام الفرعي للمدخلات والمخرجات CENTUM VP، وهي توفر تنفيذًا فعليًا/كهربائيًا مباشرًا لاكتساب حلقة التيار 4-20 مللي أمبير ضمن بنية الإدخال الموزعة القائمة على FIO. تنفذ الوحدة تحويلًا تناظريًا متعدد القنوات مع مسارات إدخال معزولة كهربائيًا وإنهاء ميداني يعتمد على المحطة. توزيع اللاحقة ومصفوفة النموذج لا يوجد تفكيك لاحقة هيكلي صريح محدد في بيانات المرجع المقدمة. يتم التعامل مع تعيين النموذج كمعرف فردي للطلب والتكوين: ASI133-S00: نوع الوحدة الأساسية SA3S0j8-channel: مرجع تكوين المحطة والقناة (كما هو موضح) المواصفات الفنية للأجهزة المعلمة المواصفات الموديل والعلامة التجارية Yokogawa ASI133-S00 الأصل اليابان (شركة يوكوجاوا إلكتريك) الوزن حوالي 0.30 كجم الأبعاد 13.3 سم × 14.6 سم × 3.2 سم درجة حرارة التشغيل غير محددة صراحة في بيانات المصدر استهلاك الطاقة 150 مللي أمبير عند 5 فولت تيار مستمر / 450 مللي أمبير عند 24 فولت تيار مستمر القنوات 8 قنوات إدخال تناظري إشارة الإدخال تيار مستمر 4-20 مللي أمبير العزل تصميم إدخال معزول من قناة إلى نظام كتلة الطرفية نوع مشبك الضغط ATSA3S خصائص اكتساب الحلقة التناظرية لـ Yokogawa DCS تعمل وحدة ASI133-S00 كعقدة لاكتساب المدخلات الميدانية ضمن بنية Yokogawa CENTUM VP / FIO، حيث تنفذ واجهة حلقة 4-20 مللي أمبير مع عزل مدمج لكل مجموعة قنوات. تم تصميم مرحلة الإدخال للإنهاء المباشر لحلقات المرسل ثنائي الأسلاك باستخدام أطراف INx.1 / INx.2 مع ربط مرجع GND. يدعم تكييف الإشارة تحويل حلقة التيار المستقر مع تحديد مقياس مقاومة الإدخال تحت حالات التنشيط وإلغاء التنشيط، مما يضمن سلوك معاوقة حلقة يمكن التنبؤ به عبر اختلافات توصيل الأسلاك الميدانية. يتيح توافق الحلقة القادر على HART اتصال تراكب رقمي ثنائي الاتجاه عبر ناقل 4-20 مللي أمبير، مما يسمح بتشخيص الجهاز الميداني والوصول إلى المعلمات دون الحاجة إلى أجهزة تعدد الإرسال الخارجية. يمنع هيكل عزل القنوات تداخل القنوات المتقاطعة أثناء أخذ العينات المتزامنة في تكوينات متعددة الحلقات. الأسئلة الشائعة س: هل يمكن للوحدة دعم الاستبدال السريع أثناء ظروف اللوحة الخلفية النشطة؟ج: يعتمد سلوك الاستبدال السريع على تكوين النظام الفرعي CENTUM VP. يتم الحفاظ على العزل الكهربائي لكل قناة، ولكن يجب أن يتبع إزالة اللوحة الخلفية تسلسل الصيانة المحدد من قبل النظام. س: هل توفر كل قناة عزلًا مستقلاً؟ج: تنفذ الوحدة بنية إدخال معزولة لتقليل تفاعل القنوات والحماية من فروق الجهد الجانبية الميدانية. س: هل يتطلب تكييف إشارة خارجي لحلقات 4-20 مللي أمبير؟ج: لا يلزم تحويل خارجي. تقبل الوحدة مدخلات 4-20 مللي أمبير مباشرة عبر واجهة كتلة الطرفية. إرشادات التركيب الميداني استخدم كتلة الطرفية ATSA3S مع الإنهاء الصحيح لمشبك الضغط لضمان اتصال معاوقة حلقة مستقر. حافظ على تأريض الدرع عند مرجع أرضي بنقطة واحدة لتجنب حقن تيار حلقة أرضية. افصل أسلاك الإدخال التناظرية عن الموصلات عالية الجهد أو التبديل لتقليل اقتران الضوضاء المستحثة. راقب القطبية على INx.1 (موجب) و INx.2 (سالب) لكل حلقة قناة. تأكد من أن ميزانية طاقة الحلقة تدعم جهد توافق المرسل في ظل ظروف النطاق الكامل 20 مللي أمبير. طبق إجراءات اختبار العزل المناسبة قبل تنشيط الدوائر الميدانية في التركيبات في المناطق الخطرة.
$200.00 $100.00
-

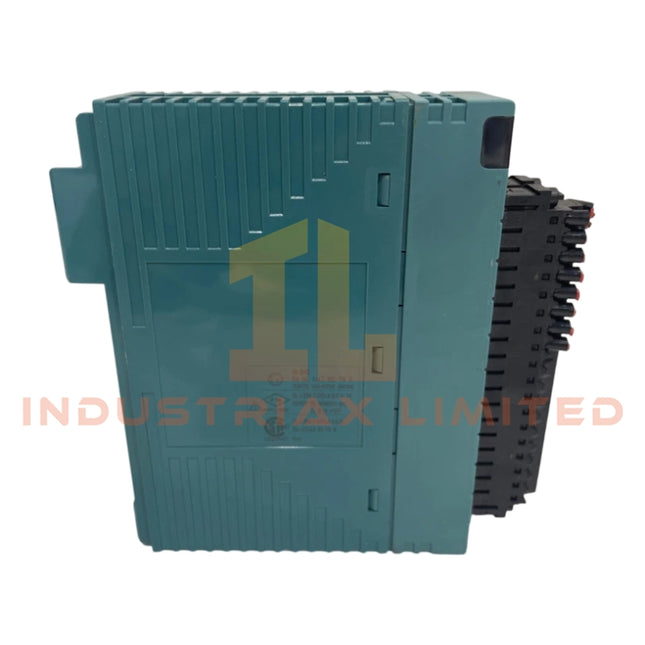

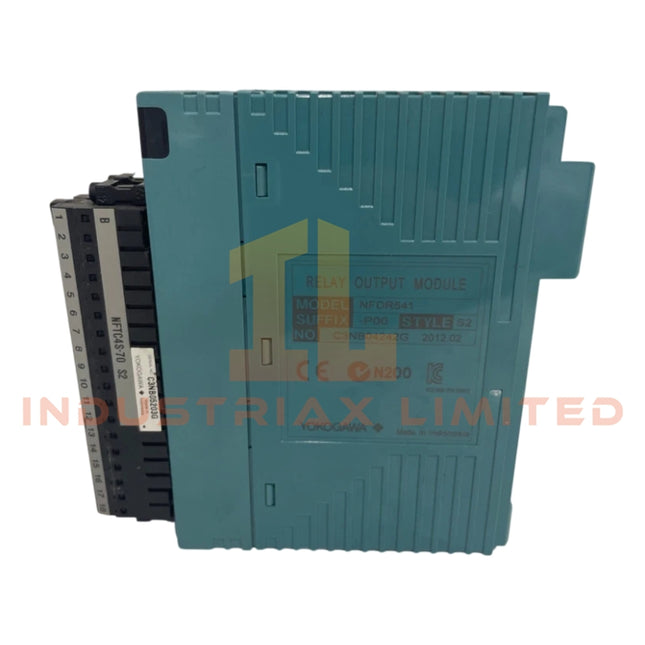

Yokogawa وحدات خرج المرحلات | يوكوجاوا NFDR541-P00
وحدة خرج المرحل Yokogawa NFDR541-P00 تُستخدم الوحدة Yokogawa NFDR541-P00 كوحدة مرحل خرج NFDR541-P00 أساسية لتنفيذ التشغيل/الإيقاف المنفصل في الحقول عبر منصات التحكم STARDOM FCN/FCJ. تم تكوين الوحدة Yokogawa NFDR541-P00 للتبديل الرقمي للأحمال الخارجية، وتوفر تنفيذًا مباشرًا لتلامسات المرحل الكهربائي عبر 16 قناة خرج منفصلة ذات تلامس جاف. توزيع اللاحقة ومصفوفة النموذج لا يتضمن تسمية النموذج NFDR541-P00 تقسيمًا رسميًا للمتغيرات الفرعية ضمن مجموعة بيانات الإدخال هذه. لا يتم تطبيق أي فك ترميز إضافي لللاحقة يتجاوز رمز الطلب الأساسي -P00، الذي يحدد مستوى مراجعة الوحدة. مواصفات الأجهزة المعلمة المواصفات الموديل والعلامة التجارية Yokogawa NFDR541-P00 المنشأ اليابان الوزن 0.3 كجم الأبعاد 3.3 سم × 12.7 سم × 12.7 سم درجة حرارة التشغيل -10 درجة مئوية إلى +55 درجة مئوية استهلاك الطاقة 780 مللي أمبير عند 5 فولت تيار مستمر قنوات الإخراج 16 قناة مرحل نوع الإخراج تلامس جاف (مرحل، SPST-NO) جهد الحمل المقدر 24 إلى 110 فولت تيار مستمر، 100 إلى 240 فولت تيار متردد أقصى تيار تبديل 5 أمبير تيار مستمر لكل قناة، 3 أمبير تيار متردد لكل قناة جهد العزل 2000 فولت تيار متردد من القناة إلى النظام هندسة عزل القناة إلى النظام (سلوك واجهة Yokogawa DCS) ضمن بنية الإدخال/الإخراج Yokogawa STARDOM، تنفذ الوحدة NFDR541-P00 مراحل مرحلات معزولة جلفانياً تفصل نطاقات خرج الحقل عن قضبان منطق النظام الداخلية. تدعم الوحدة قوة عزل كهربائي تبلغ 2000 فولت تيار متردد بين مجموعات الخرج واللوحة الخلفية للنظام، مما يقلل من الحساسية للترابط الكهربائي بين القنوات أثناء تكوينات التبديل المختلطة للتيار المتردد/المستمر. يضمن تقسيم تلامسات المرحل تبديل الحمل المستقل لكل قناة دون ترابط محرك إلكتروني مشترك، مع الحفاظ على سلامة حالة الخرج الحاسمة تحت دورات تنفيذ مسح FCN/FCJ. الأسئلة المتكررة س: هل يمكن تبديل مخرجات NFDR541-P00 أثناء ظروف التحميل؟ج: مخرجات المرحل غير مخصصة لإدخال أو إزالة الأحمال المباشرة. يلزم إلغاء تنشيط الحمل الخارجي قبل إزالة الوحدة لتجنب حدوث شرارة في التلامس وإجهاد عابر على اللوحة الخلفية. س: ما هو حد استهلاك التيار من اللوحة الخلفية؟ج: تسحب الوحدة 780 مللي أمبير عند 5 فولت تيار مستمر من قضيب طاقة النظام. يجب أن تستوعب سعة إمداد اللوحة الخلفية التحميل المتراكم لوحدات الإدخال/الإخراج ضمن حدود تكوين عقدة FCN/FCJ. س: هل تعمل كل قناة بشكل مستقل بمعزل عن غيرها؟ج: كل قناة مرحل معزولة كهربائيًا في مرحلة التلامس؛ ومع ذلك، فإن مصدر الطاقة والتحكم المنطقي ينشآن من بنية نظام مشتركة داخل عقدة STARDOM. إرشادات التركيب الميداني يجب تركيب الوحدة على سكة DIN أو هياكل التثبيت على اللوحة مع تأكيد تثبيتها الميكانيكي. يجب إحكام ربط أطراف المشبك بالضغط وفقًا لممارسات العزم الصناعية القياسية لضمان مقاومة تلامس مستقرة. يجب أن تحافظ الأسلاك الميدانية للأحمال التي تشترك في طرف مشترك على مرجع طور متطابق لمنع ظروف ماس كهربائي بين القنوات. بالنسبة للأحمال الحثية للتيار المستمر، يلزم وجود مكونات قمع عكسية خارجية للحد من إجهاد جهد التلامس أثناء أحداث إلغاء تنشيط الملف. يجب توجيه كابلات الإشارة مع فصل عن الموصلات عالية التردد أو عالية الجهد لتقليل الاقتران الكهرومغناطيسي. يجب تأريض الدرع عند نقطة مرجعية واحدة لتجنب تكون حلقات التأريض عبر تجميعات إدخال/إخراج STARDOM.
$200.00 $100.00
-

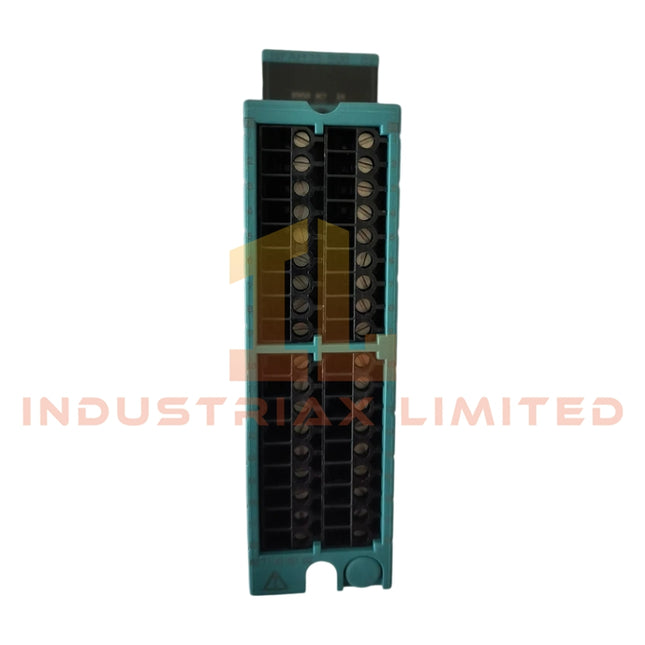

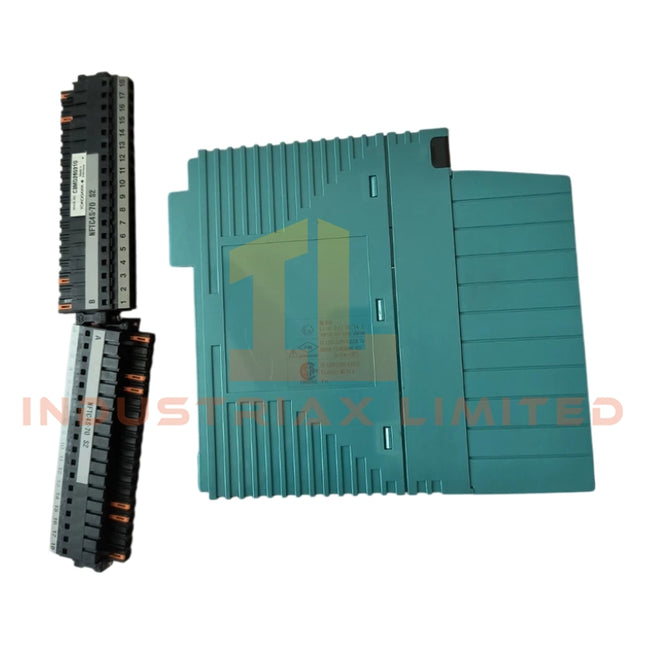

Yokogawa وحدة الإدخال التناظرية Yokogawa NFAI135-S00
وحدة الإدخال التماثلي Yokogawa NFAI135 تم تكوين وحدة الإدخال التماثلي Yokogawa NFAI135-S00 (NFAI135) لاكتساب إشارة 4-20 مللي أمبير في الأنظمة الفرعية للإدخال/الإخراج CENTUM VP و CENTUM CS 3000، وتوفر إنهاءً كهربائيًا مباشرًا ورقمنة لحلقات تيار جهاز الإرسال الميداني إلى بيانات عملية نظام التحكم الموزع (DCS) عبر بنية إدخال معزولة من 40 قناة. تفكيك اللاحقة ومصفوفة النموذج النموذج: NFAI135 اللاحقة: S00 S: تكوين من النوع القياسي 0: مراجعة الأجهزة القياسية 0: متغير التكوين الأساسي بدون خيارات حماية أو طلاء إضافية المواصفات الفنية للأجهزة المعلمة المواصفات نموذج العلامة التجارية Yokogawa NFAI135-S00 المنشأ شركة يوكوجاوا الكهربائية الوزن حوالي 0.36 كجم استهلاك الطاقة حد أقصى 520 مللي أمبير عند 5 فولت تيار مستمر طاقة النظام الداخلية عدد القنوات 40 مدخل معزول إشارة الإدخال 4-20 مللي أمبير تيار مستمر مقاومة الإدخال 250 أوم تيار الإدخال المسموح به حد أقصى 30 مللي أمبير الدقة +/-0.1% من المقياس الكامل دورة التحديث 100 مللي ثانية قوة العزل الكهربائي 500 فولت تيار متردد بين القنوات، 1500 فولت تيار متردد بين الإدخال والنظام بنية العزل بين القنوات تطبق الوحدة عزلًا كهربائيًا لكل قناة داخل واجهة لوحة التوصيل الخلفية لعقدة الإدخال/الإخراج CENTUM، مما يفصل كل إنهاء حلقة 4-20 مللي أمبير عن مسارات القياس المجاورة ومنطق النظام الأرضي. تقلل هذه البنية من مسارات انتشار حلقة الأرض وتحد من نقل الاضطرابات الوضعية المشتركة أثناء الأحداث العابرة من جانب الحقل. يتوافق التكامل مع مجموعات عقد الإدخال/الإخراج Yokogawa CENTUM VP مثل ANB10S و ANT10D، حيث يتم الحفاظ على نطاقات العزل عند نقطة الإنهاء وحدود التحويل التناظري الرقمي. الأسئلة المتداولة س: هل يمكن للوحدة قبول إدخال الجهد مباشرة (مثل 1-5 فولت تيار مستمر)؟ج: التكوين الأساسي الموثق هو إدخال التيار 4-20 مللي أمبير. يتطلب قياس الجهد تحويلًا خارجيًا عبر مقاومة تحويل دقيقة ما لم يكن مدعومًا بشكل صريح من خلال تكوين الأسلاك المتغيرة. س: هل يدعم التبديل السريع أثناء التشغيل؟ج: يدعم الإدخال/الإزالة السريعة فقط في تكوينات العقد المتكررة وتجميعات قاعدة الإدخال/الإخراج المعتمدة. قد يحدث اضطراب في الإشارة إذا تمت الإزالة أثناء التشغيل النشط الفردي المتكرر. س: ما هو حد العزل الكهربائي للوحدة؟ج: يتم تنفيذ العزل بين كل قناة إدخال وبين دوائر الإدخال ومنطق لوحة التوصيل الخلفية للنظام، مع مستويات تحمل محددة تصل إلى 1500 فولت تيار متردد. إرشادات التثبيت الميداني حافظ على تأريض الدرع عند نقطة إنهاء واحدة على جانب الخزانة لتجنب تيارات الحلقة على موصلات الإرجاع 4-20 مللي أمبير. تأكد من فصل الأسلاك الميدانية بين حلقات الإدخال التناظرية وموصلات التبديل عالية الجهد لتقليل الاقتران السعوي. تحقق من التركيب الصحيح على وحدات قاعدة الإدخال/الإخراج Yokogawa (مثل ANB10S / ANT10D) قبل تنشيط طاقة اللوحة الخلفية. استخدم كابلات إشارة Yokogawa المحددة (مثل KS1) أو موصلات مجدولة محمية مكافئة لسلامة الحلقة. لا تتجاوز تيار الإدخال المقدر بـ 30 مللي أمبير لكل قناة أثناء اختبار الحلقة أو محاكاة جهاز الإرسال.
$200.00 $100.00
-

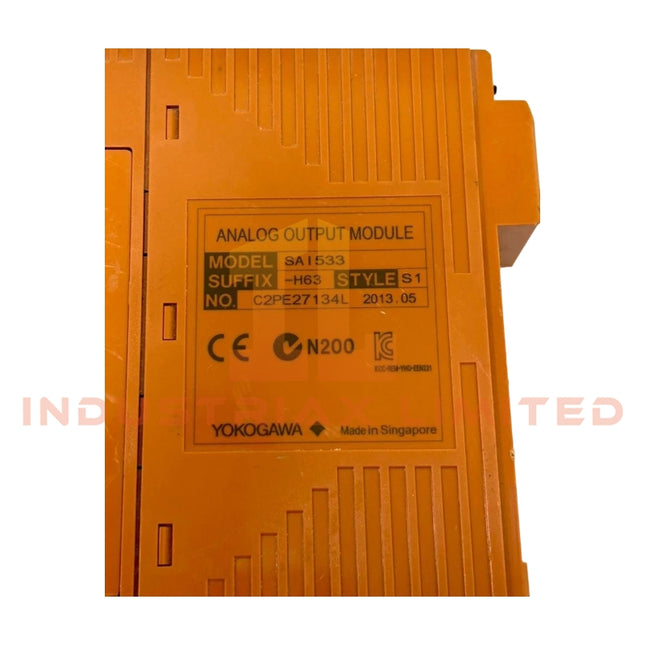

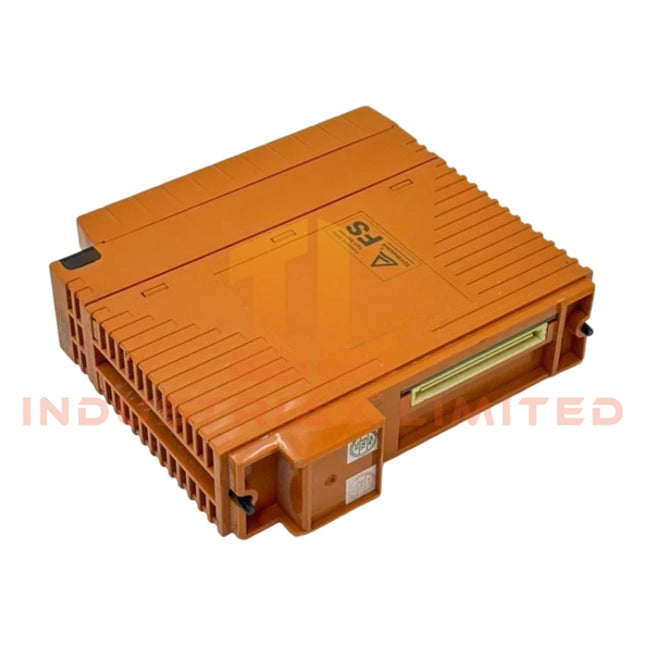

Yokogawa وحدة الخرج التناظري | SAI533-H63 | يوكوجاوا
وحدة الخرج التماثلي Yokogawa SAI533-H63 تعمل وحدة Yokogawa SAI533-H63، والمصنفة أيضًا كوحدة الخرج التماثلي SAI533، كمكون أجهزة مخصص لإخراج إشارة التيار 4-20 مللي أمبير ضمن أنظمة ProSafe-RS الآلية للسلامة. توفر تحكمًا تماثليًا مباشرًا وتشخيصات قائمة على بروتوكول HART للأجهزة الميدانية مع الحفاظ على عزل كامل بين القنوات. مواصفات الأجهزة المعلمة المواصفة طراز العلامة التجارية Yokogawa SAI533-H63 المنشأ اليابان الوزن 0.34 كجم الأبعاد حجم الوحدة القياسي لرف ProSafe-RS درجة حرارة التشغيل -20 إلى 70 درجة مئوية استهلاك الطاقة ≤ 5 واط لكل وحدة (نموذجي) قنوات الخرج 8، معزولة نطاق الخرج المقنن 4-20 مللي أمبير حدود نطاق الخرج 1.25-23 مللي أمبير مقاومة الحمل المسموح بها 230-600 أوم الدقة ±48 ميكرو أمبير تردد تحديث البيانات 40 مللي ثانية الانجراف الحراري ±16 ميكرو أمبير / 10 درجات مئوية جهد التحمل 1.5 كيلو فولت تيار متردد بين الخرج والنظام لمدة دقيقة واحدة ميزات التحكم في العمليات تدعم الوحدة اتصال حلقة HART بجهد 4-20 مللي أمبير، مما يتيح التحكم التماثلي وتبادل الإشارات الرقمية في وقت واحد. يقلل العزل بين القنوات من التداخل ويسمح بإجراء تشخيصات مستقلة على كل خط إخراج. يضمن تعويض الوصلة الباردة (CJc) دقة الإشارة عبر نطاق درجة حرارة التشغيل بأكمله. الأسئلة الشائعة س: هل يمكن تبديل وحدة SAI533-H63/PRP دون إيقاف التشغيل في رف ProSafe-RS النشط؟ج: لا يُنصح بالتبديل دون إيقاف التشغيل؛ يجب إجراء استبدال الوحدة مع وجود النظام في حالة آمنة لتجنب حدوث خلل في الإخراج. س: ما هي أقصى مقاومة للحمل لكل قناة للحصول على خرج النطاق الكامل؟ج: مقاومة الحمل المسموح بها هي 230-600 أوم لكل قناة عند 20 مللي أمبير للحفاظ على الدقة المقدرة. س: هل بيانات تشخيص HART متاحة أثناء تشغيل الوحدة في تهيئة التكرار المزدوج؟ج: نعم، ينقل بروتوكول HART بيانات التشخيص بشكل مستقل عن حالة قناة الخرج المتكررة. إرشادات التركيب الميداني تأكد من التركيب الصحيح مع خيار دبوس الوقاية (/PRP) لتجنب إدخال الوحدة بشكل غير صحيح. مرر كابلات الإشارة بأقل توازي ممكن بالقرب من خطوط الطاقة لتقليل التداخل الكهرومغناطيسي. قم بتأريض أطراف درع الوحدة بشكل صحيح بحافلة أرضي الرف. اتبع إرشادات حمل ProSafe-RS عند التشغيل في درجات حرارة محيطة أعلى من 60 درجة مئوية لتجنب خفض تصنيف القنوات. حافظ على رطوبة البيئة أقل من مستويات التكثف؛ يوصى بنسبة رطوبة نسبية 5-95% غير مكثفة.
$200.00 $100.00
-

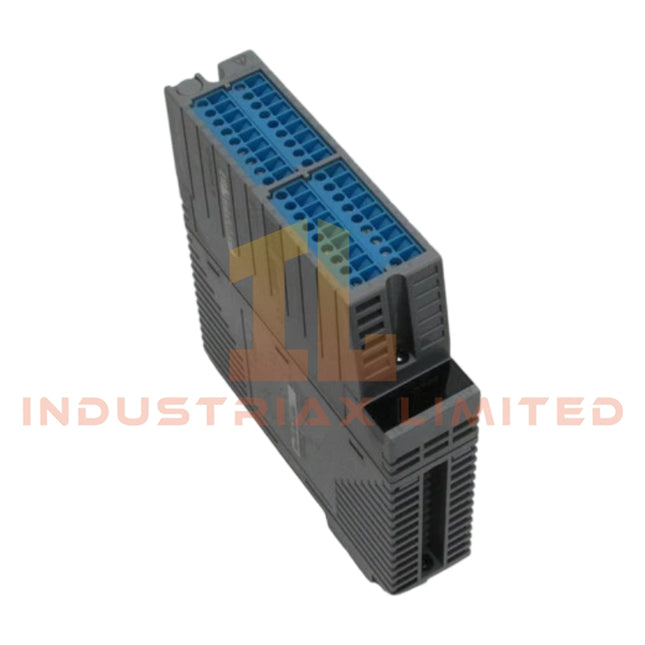

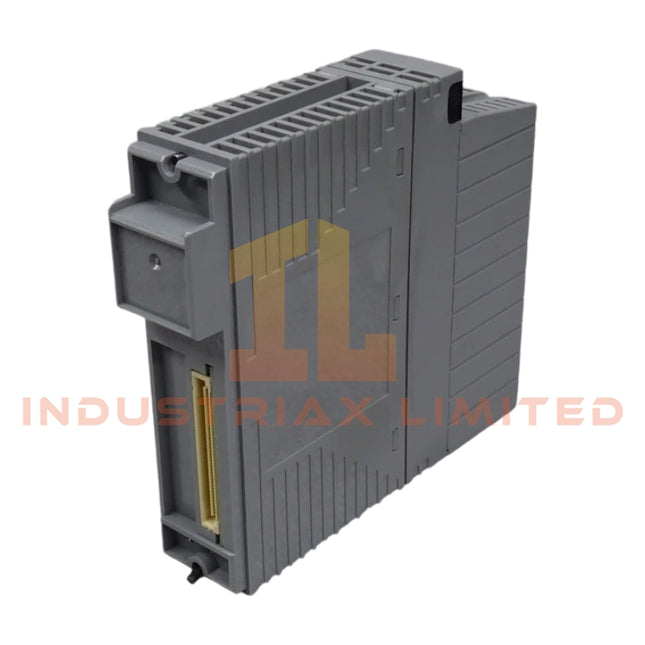

Yokogawa Yokogawa ASR133-S00 | وحدة إدخال RTD/POT
وحدة إدخال Yokogawa ASR133-S00 RTD/POT تعمل الوحدة Yokogawa ASR133-S00، والمفهرسة أيضًا باسم وحدة إدخال RTD/POT ASR133، كمكون أجهزة مخصص لالتقاط إشارات RTD ومقياس الجهد (potentiometer) ضمن أنظمة CENTUM VP و CENTUM CS 3000. توفر إدخال قناة معزولة بالكامل ومخططات أسلاك قابلة للتكوين لاكتساب قياس كهربائي دقيق. مواصفات الأجهزة المعلمة المواصفات طراز العلامة التجارية Yokogawa ASR133-S00 الأصل اليابان الوزن تقريبًا 0.30 كجم الأبعاد عامل شكل وحدة FIO القياسي درجة حرارة التشغيل من 0 إلى 55 درجة مئوية (المحيط) استهلاك الطاقة 150 مللي أمبير (5 فولت تيار مستمر)، 450 مللي أمبير (24 فولت تيار مستمر) إشارة الإدخال 4-20 مللي أمبير، RTD (سلكان/3 أسلاك/4 أسلاك)، POT (3 أسلاك، 0-10 كيلو أوم) تيار الإدخال المسموح به 22.5 مللي أمبير مقاومة الإدخال (تشغيل الطاقة) سلكان: 400 أوم (I=20 مللي أمبير) إلى 750 أوم (I=4 مللي أمبير)4 أسلاك: 485 أوم (I=20 مللي أمبير) إلى 925 أوم (I=4 مللي أمبير) مقاومة الإدخال (إيقاف الطاقة) ≥ 1 ميغا أوم الجهد المقاوم 1500 فولت تيار متردد الدقة ±16 ميكرو أمبير زمن استجابة الخطوة 100 مللي ثانية فترة تحديث البيانات 10 مللي ثانية مصدر طاقة المرسل 16 فولت تيار مستمر أو أعلى، حد تيار الخرج 20 مللي أمبير أقصى جهد إدخال في الوضع العادي 25 فولت (مطبق على الأطراف بواسطة مرسل 4 أسلاك) الانجراف بسبب تغير درجة الحرارة المحيطة ±16 ميكرو أمبير/10 درجات مئوية التوصيل الخارجي طرف ضغط التثبيت (ATSA3) اتصال HART مدعوم نوع الحاجز واجهة معزولة ميزات التحكم في العملية تدعم الوحدة عزل قناة إلى قناة لجميع قنوات الإدخال الثمانية، مما يمنع التداخل والتشويش الكهربائي في بيئات الإشارة المختلطة. توفر توافق حلقة HART 4-20 مللي أمبير، مما يتيح القياس التناظري والاتصال الرقمي المتزامن. يتضمن تعويض الوصلة الباردة (CJC) لمدخلات RTD، مما يضمن استقرار قياس درجة الحرارة تحت التغيرات المحيطة. الأسئلة الشائعة س: هل يمكن تبديل وحدة ASR133-S00 أثناء التشغيل؟ج: لا. يجب إيقاف تشغيل الوحدة قبل إدخالها أو إزالتها للحفاظ على سلامة النظام وتجنب أخطاء الإشارة. س: ما هي أقصى مقاومة للأسلاك المسموح بها لكل قناة RTD؟ج: تدعم كل قناة ما يصل إلى 50 أوم، بما في ذلك مقاومة الأسلاك. قد يؤثر تجاوز ذلك على دقة القياس. س: هل يلزم تحديث البرامج الثابتة لدعم اتصال HART؟ج: اتصال HART هو أصلاً في الأجهزة. لا يلزم تحديث البرامج الثابتة للتشغيل الأساسي ولكن قد تكون ضرورية لتحسينات البروتوكول المستقبلية. إرشادات التثبيت في الموقع قم بتركيب الوحدة على رفوف Yokogawa FIO المتوافقة باستخدام أطراف ضغط التثبيت ATSA3. تأكد من تأريض دروع إشارة الحقل في نقطة واحدة لتجنب حلقات التأريض. حافظ على الفصل بين أسلاك إشارة RTD/POT وخطوط الجهد العالي لتقليل تداخل الضوضاء. تحقق من أن درجة الحرارة المحيطة لا تتجاوز نطاق 0-55 درجة مئوية أثناء التثبيت. تحقق من أن مقاومة أسلاك الحقل لكل قناة لا تتجاوز 50 أوم، وتأكد من أن تكوين سلكين/3 أسلاك/4 أسلاك يتطابق مع إعداد الوحدة.
$200.00 $100.00
-
Yokogawa Yokogawa DP97-B | بطاقة معالج الشاشة
بطاقة معالج العرض Yokogawa DP97-B تعمل بطاقة معالج العرض Yokogawa DP97-B، والمصنفة أيضًا باسم DP97-B، كمكون أجهزة مخصص لمعالجة بيانات القياس في الوقت الفعلي ضمن شبكات محطة المشغل. وتنفذ معالجة مستمرة للإشارات التناظرية والرقمية لمراقبة سمك ومقاطع وزن الطلاء. تفكيك اللاحقة ومصفوفة النموذج هذا النموذج ثابت باسم DP97-B. لا يوجد تفكيك لاحقة إضافي محدد أو موثق. تعمل الوحدة كبطاقة معالج عرض مستقلة لتكامل النظام عبر موصلات حافة اللوحة الخلفية القياسية. مواصفات الأجهزة المعلمة المواصفات الموديل/الماركة Yokogawa DP97-B المنشأ اليابان الوزن 0.5 كجم الأبعاد 96 مم (ارتفاع) × 96 مم (عرض) × 100 مم (عمق) درجة حرارة التشغيل 0 درجة مئوية إلى 50 درجة مئوية درجة حرارة التخزين -20 درجة مئوية إلى 70 درجة مئوية الرطوبة 20% إلى 90% رطوبة نسبية (غير متكثفة) استهلاك الطاقة 100-240 فولت تيار متردد، 50/60 هرتز الدقة ±0.1% من المدى للقياس/التحكم دعم التكرار تكوينات النسخ الاحتياطي مدعومة الواجهة 4 × موصلات محورية (KB / R / G / B) ميزات التحكم في العمليات تطبق بطاقة DP97-B عزلًا بين القنوات للتخفيف من التداخل المتقاطع داخل حلقات HART بقوة 4-20 مللي أمبير وتدعم تعويض وصلة درجة الحرارة الباردة (CJc) لدقة إشارة المزدوجات الحرارية. وهي تتكامل مباشرة مع شبكات FOUNDATION Fieldbus وProfibus PA، مما يضمن الفصل الكهربائي للإشارة بين قنوات الإدخال التناظرية ودوائر إخراج العرض. الأسئلة المتكررة س: هل يدعم DP97-B الاستبدال السريع في الأنظمة الحية؟ج: لم يتم تصميم الوحدة للتشغيل بالتبديل السريع؛ يجب إزالة الطاقة قبل الإدخال أو الإزالة لتجنب اضطراب الإشارة. س: ما هو حمل اللوحة الخلفية النموذجي لـ DP97-B؟ج: تسحب اللوحة الطاقة من اللوحة الخلفية للنظام أو قضيب الطاقة المعين؛ لا يتجاوز الحمل الاسمي حدود موصل الحافة القياسية للوحات 96 مم × 96 مم. س: هل يمكن تحديث البرامج الثابتة على DP97-B؟ج: تحديثات البرامج الثابتة ممكنة فقط عبر واجهة محطة المشغل المضيفة؛ لا تدعم البطاقة عمليات الفلاش المستقلة. إرشادات التثبيت في الموقع تأكد من مطابقة اتجاه الوحدة لعلامات اللوحة الخلفية للنظام لمنع عدم محاذاة موصلات الحافة من نوع الدبوس. قم بتوصيل الخطوط المحورية (KB / R / G / B) باستخدام كابلات محمية ذات دروع مؤرضة لتقليل التداخل الكهرومغناطيسي. تجنب توجيه الكابلات التناظرية والرقمية بالتوازي لمسافات تتجاوز 2 متر دون فصل أو حماية إضافية. تحقق من بقاء درجة حرارة الغلاف المحيطة في نطاق 0-50 درجة مئوية وأن الرطوبة النسبية تظل أقل من 90% رطوبة نسبية. حافظ على مسافة لا تقل عن 5 مم من الوحدات المجاورة للسماح بتدفق الهواء لتبديد الحرارة. تأكد من قطبية مصدر الطاقة ومستويات الجهد قبل التنشيط الأولي؛ لا تتضمن اللوحة حماية من الجهد العكسي.
$200.00 $100.00
-

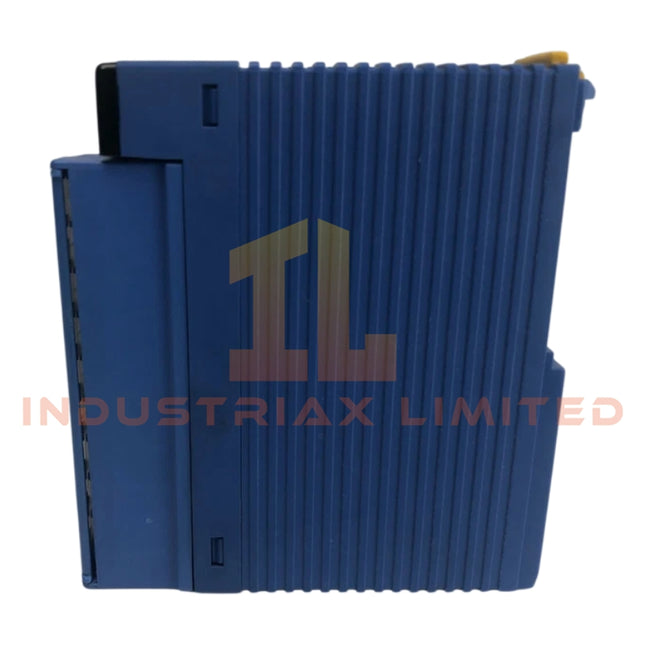

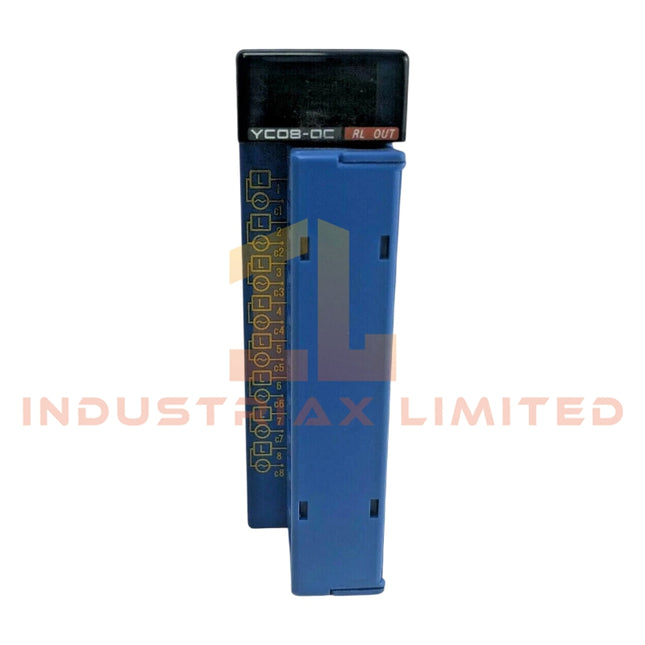

Yokogawa وحدة خرج التلامس | يوكوجاوا F3YC08-0C FA-M3
وحدة إخراج التلامس Yokogawa F3YC08-0C FA-M3 تعمل وحدة إخراج التلامس Yokogawa F3YC08-0C، والمعروفة أيضًا باسم F3YC08-0C، كمكون مادي مخصص لتبديل الأجهزة الميدانية المنفصلة ضمن نظام FA-M3 PLC. مواصفات الأجهزة المعلمة المواصفات طراز العلامة التجارية Yokogawa F3YC08-0C المنشأ اليابان الوزن 170 جرامًا الأبعاد حجم وحدة FA-M3 القياسي درجة حرارة التشغيل 0 إلى 55 درجة مئوية استهلاك الطاقة 75 مللي أمبير نموذجي عند 5 فولت تيار مستمر نوع الإخراج تلامس بدون جهد، خرج مرحل عدد المخارج 8 نقاط الحد الأقصى لجهد التبديل 250 فولت تيار متردد، 30 فولت تيار مستمر الحد الأقصى لتيار التبديل 2 أمبير لكل نقطة التهيئة المشتركة مشترك منفصل لكل قناة طريقة العزل عزل المحول لكل مدخل/مخرج مقاومة التشغيل 200 أوم كحد أقصى مقاومة الإيقاف 100 كيلو أوم كحد أدنى وقت استجابة الإدخال قابل للتكوين: 0 ميكرو ثانية، 62.5 ميكرو ثانية، 250 ميكرو ثانية، 1 مللي ثانية، 16 مللي ثانية نوع الطرف كتلة قابلة للفصل بـ 10 نقاط برغي M3.5 عزل من قناة إلى قناة يتم عزل كل نقطة إخراج بشكل مستقل عبر نقاط تلامس المرحل، مما يسمح بالتحكم المتزامن في أجهزة التيار المتردد والتيار المستمر ذات الجهد المختلط. يضمن العزل الميكانيكي عدم حدوث تداخل بين القنوات. يحمي هذا العزل أيضًا اللوحة الخلفية لـ PLC من عابرين الجهد التي تنشأ في الأسلاك الميدانية. تصميم الوحدة متوافق مع أنظمة حلقة HART 4-20 مللي أمبير، مما يحافظ على سلامة الإشارة عبر شبكات العمليات الصناعية. الأسئلة المتداولة س: هل يمكن تبديل الوحدة أثناء التشغيل؟ج: تتيح كتلة الطرف القابلة للفصل استبدال الوحدة دون فصل الأسلاك الميدانية، ولكن فقط عندما يكون PLC في حالة استعداد آمنة. يجب اعتبار المخارج النشطة حية. س: ما هي النسبة القصوى لتشغيل المخارج في وقت واحد؟ج: تدعم الوحدة ما يصل إلى 100% من المخارج التي يتم تشغيلها في وقت واحد، ضمن الحدود الحرارية المحددة بواسطة Yokogawa. س: كيف يتم تكوين وقت استجابة الإدخال؟ج: يمكن ضبط وقت الاستجابة عبر وحدة المعالجة المركزية لـ PLC على 0 ميكرو ثانية، 62.5 ميكرو ثانية، 250 ميكرو ثانية، 1 مللي ثانية، أو 16 مللي ثانية. الحد الأقصى لتأخير التبديل الفعال للتشغيل/الإيقاف هو فترة أخذ العينات بالإضافة إلى 1 مللي ثانية. إرشادات التثبيت الميداني ركب الوحدة على فتحة سكة DIN القياسية لـ FA-M3. تأكد من المحاذاة الصحيحة لتجنب الضغط على دبابيس الموصل. قم بتوصيل مشتركات منفصلة لكل قناة كما هو موضح لمنع مسارات التيار غير المقصودة. قم بتوجيه أسلاك الإشارة والطاقة في قنوات منفصلة لتقليل التداخل الكهرومغناطيسي. استخدم مسامير M3.5 لتثبيت الأسلاك الميدانية بكتلة الطرف القابلة للفصل. يجب أن يتوافق عزم الدوران مع ممارسات الأسلاك الصناعية القياسية. تأريض درع الوحدة واللوحة المعدنية المحيطة للحفاظ على الامتثال للتوافق الكهرومغناطيسي.
$200.00 $100.00
-

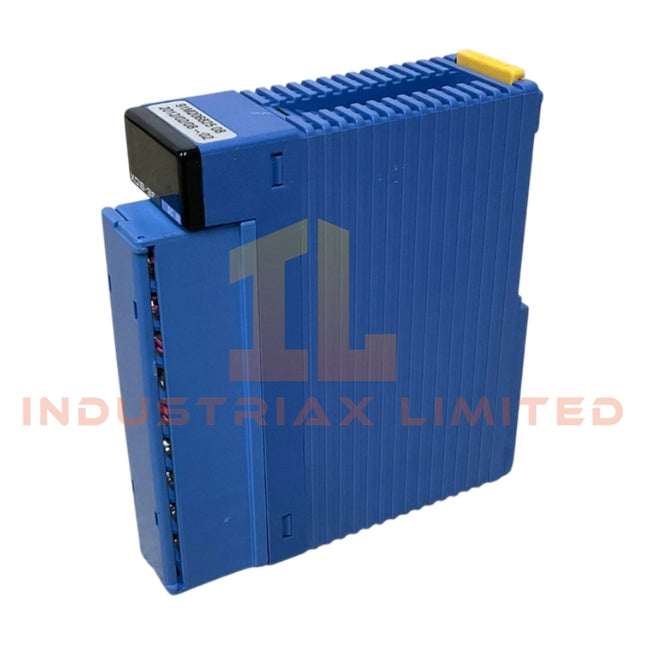

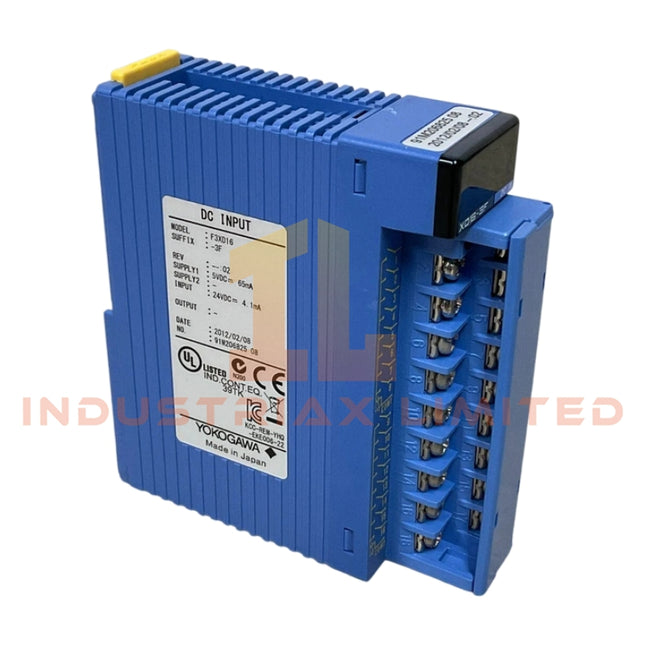

Yokogawa Yokogawa F3XD16-3F | وحدة إدخال تيار مستمر
وحدة الإدخال بتيار مستمر Yokogawa F3XD16-3F تم تكوين وحدة Yokogawa F3XD16-3F (وحدة الإدخال بتيار مستمر F3XD16) لاستقبال إشارات المجال المنفصلة بتيار مستمر في أنظمة التحكم FA-M3، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لاكتساب إدخال رقمي بتيار مستمر 24 فولت من المفاتيح وأجهزة الاستشعار وجهات اتصال المرحلات عبر 16 قناة إدخال. مواصفات الأجهزة المعلمة المواصفات طراز العلامة التجارية Yokogawa F3XD16-3F الأصل اليابان الوزن حوالي 175 جم الأبعاد عامل شكل وحدة FA-M3 القياسي درجة حرارة التشغيل غير محدد في البيانات المرفقة استهلاك الطاقة 65 مللي أمبير عند 5 فولت تيار مستمر نوع المنتج وحدة إدخال بتيار مستمر عدد المدخلات 16 نوع الإدخال جهد تيار مستمر (متوافق مع Sink/Source) جهد الإدخال المقدر 24 فولت تيار مستمر نطاق جهد التشغيل 20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر تيار الإدخال المقدر 4.1 مللي أمبير لكل نقطة عند 24 فولت تيار مستمر مقاومة الإدخال حوالي 5.6 كيلو أوم طريقة العزل عزل بواسطة مقرن ضوئي التكوين المشترك 16 نقطة/مشترك استجابة الإدخال من إيقاف إلى تشغيل يمكن الاختيار من 62.5 ميكروثانية إلى 16 مللي ثانية استجابة الإدخال من تشغيل إلى إيقاف يمكن الاختيار من 62.5 ميكروثانية إلى 16 مللي ثانية اتصال خارجي كتلة طرفية قابلة للفصل من 18 نقطة مع براغي M3.5 مؤشر الحالة مؤشرات LED للقناة الفردية خصائص عزل الإشارة من قناة إلى قناة تستخدم F3XD16-3F عزلًا بواسطة المقرن الضوئي بين دوائر المجال الخارجية ودوائر منطق FA-M3 الداخلية. يمنع العزل البصري الاتصال الكهربائي المباشر بين أسلاك المجال وإلكترونيات وحدة التحكم مع تقليل القابلية للتأثر بالضوضاء الكهربائية الموصلة من الأجهزة الخارجية ومسارات الكابلات. تدعم الوحدة كلاً من تكوينات الأسلاك من نوع "sink" و "source"، مما يسمح بالدمج مع أنواع مختلفة من مخرجات المستشعرات دون الحاجة إلى أنواع بطاقات إدخال منفصلة. تتم معالجة انتقالات حالة الإدخال باستخدام فترات تصفية قابلة للتحديد تتراوح من 62.5 ميكروثانية إلى 16 مللي ثانية لمطابقة خصائص إشارة المجال. الأسئلة المتداولة س: هل تدعم F3XD16-3F أجهزة الإدخال من نوع sink و source؟ج: نعم. تم تصميم الوحدة لمدخلات جهد التيار المستمر وتدعم كلاً من تكوينات الأسلاك من نوع sink و source. س: ما هي تقنية العزل المطبقة على قنوات الإدخال؟ج: تستخدم الوحدة عزلًا بواسطة المقرن الضوئي بين دوائر الإدخال الخارجية ودوائر منطق PLC الداخلية. س: هل يمكن تعديل وقت استجابة الإدخال لإشارات المستشعرات السريعة؟ج: نعم. يمكن تهيئة أوقات الاستجابة من إيقاف إلى تشغيل ومن تشغيل إلى إيقاف من 62.5 ميكروثانية إلى 16 مللي ثانية، مما يسمح باختيار التصفية وفقًا لمتطلبات التطبيق. إرشادات التركيب في الموقع تحقق من أن جهد إمداد المجال يظل ضمن نطاق التشغيل المحدد من 20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر قبل التشغيل. قم بتوجيه كابلات إشارة الإدخال بشكل منفصل عن موصلات طاقة المحرك، وأسلاك مفتاح التلامس، وكابلات خرج محرك التردد المتغير. قم بإنهاء أسلاك المجال على الكتلة الطرفية القابلة للفصل المخصصة وتحقق من إحكام براغي الطرف وفقًا لمعايير أسلاك الموقع. قم بتوصيل دروع الكابلات وفقًا لممارسات التأريض في المصنع وتجنب نقاط التأريض المتعددة للدروع ما لم تتطلبها معايير الموقع. تأكيد مؤشرات LED للقناة أثناء بدء التشغيل للتحقق من التشغيل الصحيح لجهاز المجال وتعيين الإدخال. افصل الطاقة عن رف وحدة التحكم قبل تركيب أو إزالة الوحدة ما لم تسمح وثائق المنصة صراحة بإجراءات الاستبدال أثناء التشغيل.
$200.00 $100.00
لقد شاهدت 48 من أصل 2074 منتجًا
