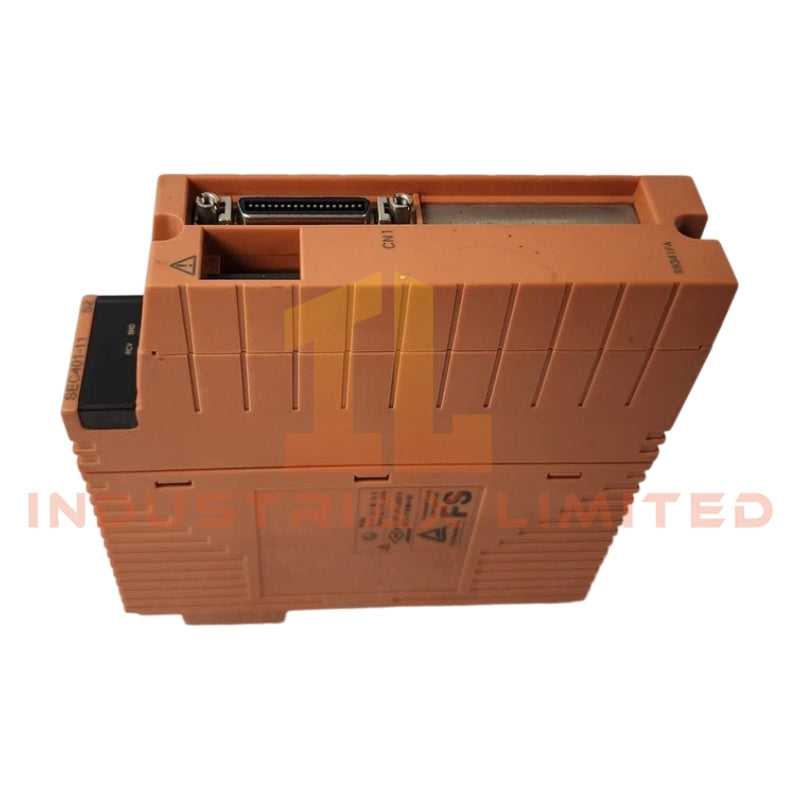

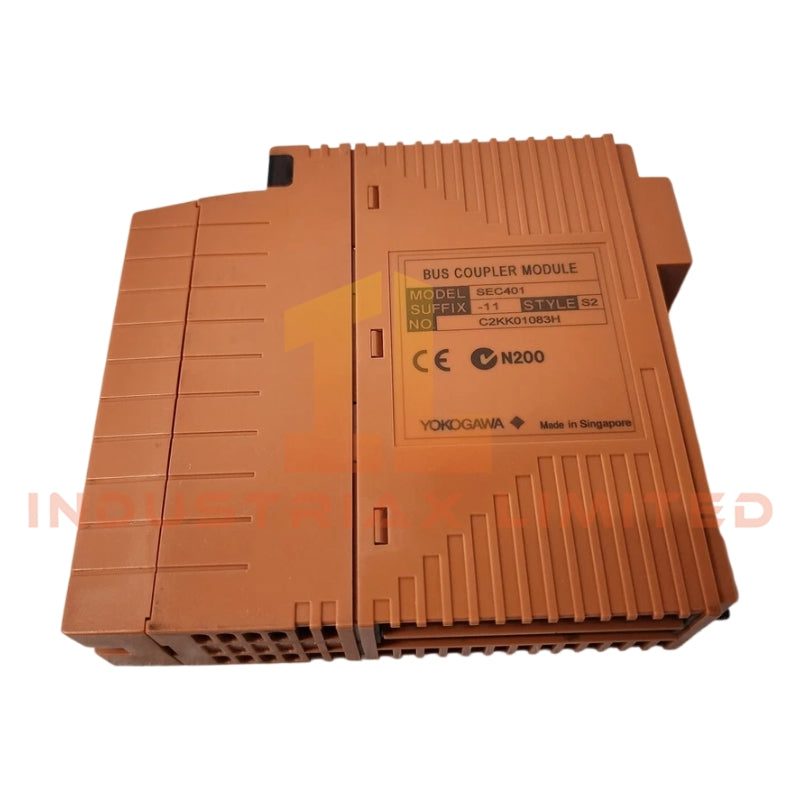

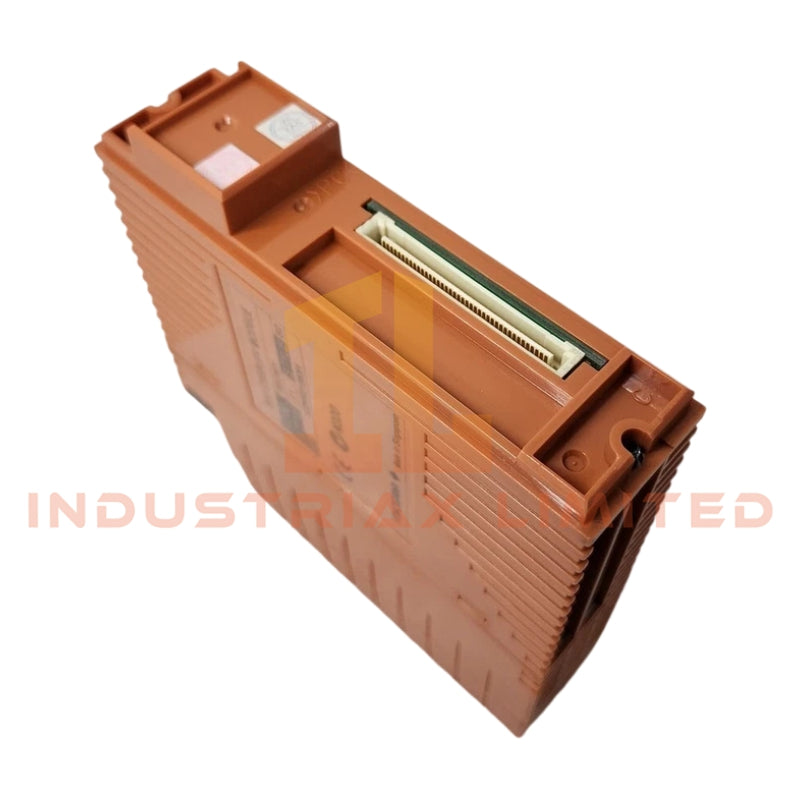

Modul Coupler Bus ESB Yokogawa SEC401-11

Dikonfigurasi untuk komunikasi inter-modul backplane ESB dalam arsitektur kontrol terdistribusi CENTUM, Yokogawa SEC401-11 (Modul Coupler Bus ESB SEC401-11) menyediakan eksekusi fisik/elektrik langsung untuk kopling antarmuka master bus di seluruh segmen jaringan ESB.

Rincian Suffix & Matriks Model

• SEC401-11: Modul Coupler Bus ESB Standar dengan fungsi antarmuka master bus
• -5: Tipe standar, tanpa perlindungan ledakan
• -E: Tipe standar dengan perlindungan ledakan

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Merek Model	Yokogawa SEC401-11
Asal	Jepang
Berat	Sekitar 0,24 kg
Konsumsi Daya	0,5 A
Unit Terhubung Maks	9 modul
Kecepatan Transmisi	128 Mbps (data I/O)
Jarak Transmisi Maks	10 m
Tipe Antarmuka	Coupler Bus ESB (Fungsi Master Bus)

Karakteristik Komunikasi Backplane ESB Yokogawa

SEC401-11 beroperasi dalam arsitektur backplane ESB Yokogawa, mendukung pertukaran data modul-ke-modul deterministik di seluruh jaringan kontrol internal berkecepatan tinggi. Dalam ekosistem DCS Yokogawa, topologi bus ESB biasanya terkait dengan distribusi I/O terstruktur dan organisasi sinyal tingkat saluran. Coupler menyediakan sinkronisasi terkontrol bingkai modul di seluruh segmen backplane jarak pendek, memastikan keselarasan waktu untuk agregasi I/O proses. Dalam konfigurasi sistem yang diperpanjang, perilaku kopling bus ESB diselaraskan dengan persyaratan kontrol proses industri seperti lapisan pemetaan sinyal 4-20 mA, lapisan integrasi fieldbus, dan segmentasi I/O terstruktur di seluruh node pengontrol redundan.

Pertanyaan yang Sering Diajukan

Q1: Dapatkah SEC401-11 beroperasi dengan modul ESB hot-swappable?
A1: Perilaku modul tergantung pada konfigurasi sistem; sistem backplane ESB biasanya memerlukan prosedur penyisipan terkontrol untuk menghindari gangguan bingkai bus dan hilangnya sinkronisasi.

Q2: Apa yang membatasi jumlah unit yang dapat dihubungkan?
A2: Batas 9 unit ditentukan oleh beban listrik bus ESB, batasan waktu, dan margin integritas sinyal backplane.

Q3: Apakah jarak transmisi memengaruhi stabilitas waktu bus?
A3: Ya. Pada jarak kopling ESB yang diperpanjang hingga 10 m, penundaan propagasi sinyal dan waktu arbitrasi bus harus tetap berada dalam ambang batas toleransi sistem.

Panduan Instalasi Lapangan

Pasang SEC401-11 pada rakitan rel backplane ESB yang diarde. Pastikan keselarasan konektor terpasang sepenuhnya untuk menjaga kontinuitas bus di seluruh modul yang berdekatan. Hindari tekanan mekanis pada antarmuka kopling bus selama penyisipan. Pengardean pelindung harus dijaga pada tingkat rangka kabinet untuk meminimalkan gangguan kopling elektromagnetik di seluruh jejak backplane berkecepatan tinggi. Jangan melebihi populasi modul yang dinilai per segmen ESB untuk menjaga waktu komunikasi deterministik.
