Keterangan

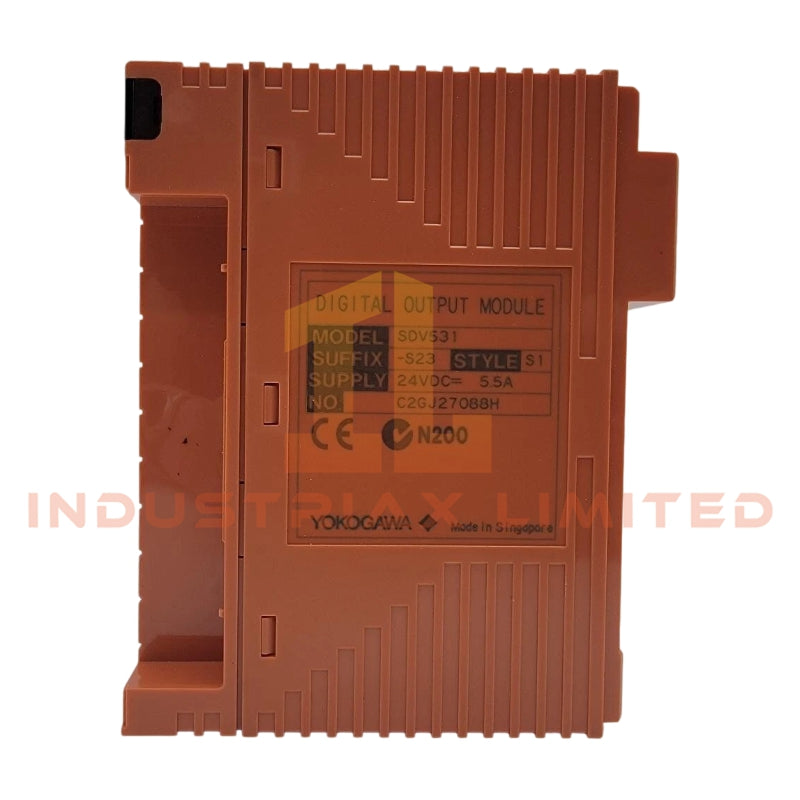

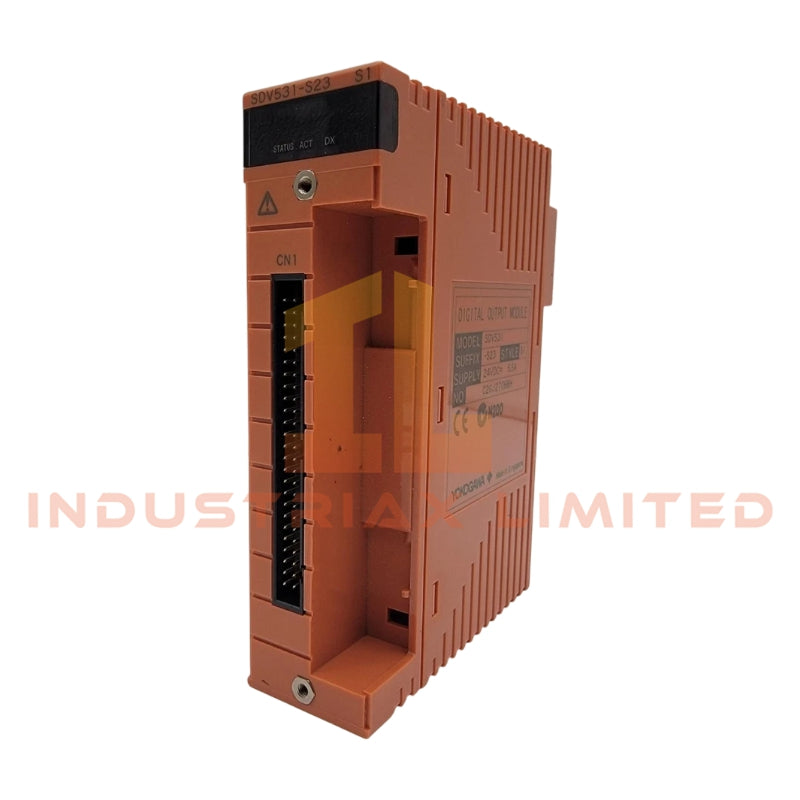

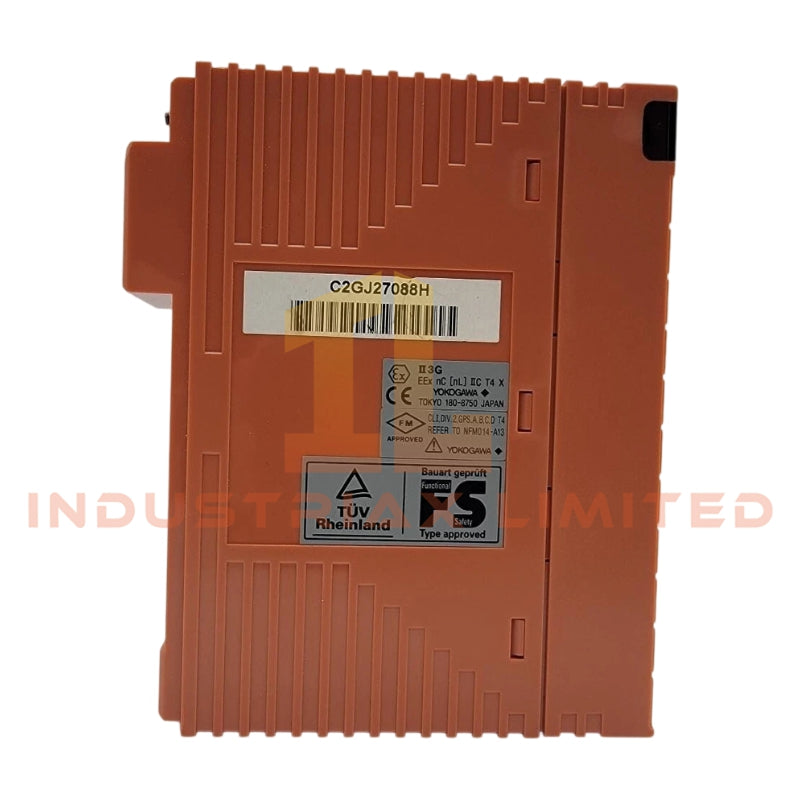

Modul Keluaran Yokogawa SDV531-S23
Dikonfigurasi untuk pengiriman sinyal diskrit ON/OFF dalam lapisan I/O kontrol terdistribusi dan pemutus keselamatan, Yokogawa SDV531-S23 (Modul Keluaran SDV531-S) menyediakan eksekusi fisik/elektrik langsung.
Modul ini mengimplementasikan struktur keluaran sumber-arus terisolasi 8 saluran yang dirancang untuk aplikasi pensaklaran medan 24 VDC. Dukungan konfigurasi redundan ganda memungkinkan operasi saluran paralel untuk meningkatkan ketersediaan dalam arsitektur kontrol dan keselamatan. Diagnostik kabel terintegrasi memantau integritas loop medan tanpa peralatan uji eksternal. Isolasi antar-saluran diterapkan pada tingkat modul untuk mengurangi interaksi listrik antar-saluran dalam rakitan I/O yang padat.
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| Model |
SDV531-S23 |
| Merek |
Yokogawa |
| Asal |
Jepang |
| Berat |
Sekitar 0,28 kg (tanpa adaptor), 0,34 kg (dengan adaptor) |
| Konsumsi Daya |
<= 280 mA pada 5 VDC, <= 140 mA pada 24 VDC |
| Saluran Keluaran |
8 saluran terisolasi |
| Tegangan Keluaran |
24 VDC |
| Penurunan Tegangan |
<= 1 V |
| Arus Beban |
0,6 A per saluran, total maks 4,8 A |
| Arus Beban Minimum |
35 mA |
| Arus Bocor (OFF) |
<= 1,6 mA |
| Waktu Respons |
<= 30 ms |
| Tegangan Tahan |
2 kVAC selama 1 menit antara saluran keluaran dan sistem |
| Rentang Resistansi Beban |
40 hingga 685 ohm (termasuk resistansi kabel) |
| Format Keluaran |
Sumber arus |
| Catu Daya Eksternal |
24 VDC +20% / -10% |
| Peringkat Suplai Minimum |
24 VDC, 5 A |
Isolasi Antar-Saluran dan Diagnostik Medan (Integrasi Yokogawa DCS)
SDV531-S23 mengimplementasikan isolasi galvanik tingkat saluran dalam rakitan I/O, mengurangi jalur kebocoran antar-saluran dalam kondisi beban campuran. Dalam arsitektur sistem kontrol terdistribusi Yokogawa, isolasi ini mendukung aktuasi keluaran diskrit yang stabil sambil mempertahankan pemisahan antara segmen kabel medan redundan.
Diagnostik kabel terintegrasi terus-menerus mengevaluasi integritas loop medan dengan memantau kondisi sirkuit terbuka dan beban abnormal. Ini menghilangkan ketergantungan pada penguji loop eksternal dan memungkinkan lokalisasi kesalahan langsung pada tingkat modul dalam node I/O yang dipasang di kabinet. Arsitektur keluaran sumber-arus memastikan perilaku beban yang dapat diprediksi di seluruh perangkat medan resistansi variabel.
Pertanyaan yang Sering Diajukan
T: Bisakah SDV531-S23 ditukar panas (hot-swapped) selama operasi?
J: Kemampuan hot-swap tergantung pada konfigurasi rak sistem. Secara elektrik, keluaran harus dipaksa ke keadaan aman sebelum pelepasan modul untuk mencegah pemberian energi medan yang tidak disengaja.
T: Apakah setiap saluran berbagi jalur kembali secara internal?
J: Tidak. Setiap saluran keluaran terisolasi secara galvanik, mengurangi interaksi arus balik yang dibagi antar-saluran.
T: Apa dampak konfigurasi redundan ganda pada penundaan pensaklaran?
J: Operasi redundan tidak mengubah waktu respons nominal <= 30 ms, tetapi sinkronisasi tergantung pada waktu backplane sistem.
Pedoman Pemasangan di Lapangan
Pengkabelan lapangan harus diimplementasikan menggunakan kabel berpelindung yang kompatibel dengan penjepit tekanan atau antarmuka konektor MIL. Pertahankan pemisahan antara pengkabelan keluaran dan saluran daya tegangan tinggi untuk mengurangi kopling yang diinduksi. Penghentian pelindung harus dilakukan pada titik referensi tanah tunggal di dalam kabinet untuk mencegah pembentukan loop tanah.
Pastikan catu daya 24 VDC tetap dalam rentang toleransi yang ditentukan sebelum memberi energi pada saluran keluaran. Semua sirkuit beban harus diverifikasi untuk tetap di atas ambang arus beban minimum 35 mA untuk mempertahankan operasi sumber-arus yang stabil. Pemasangan modul harus dilakukan hanya setelah daya backplane dinonaktifkan kecuali sistem mendukung urutan hot-swap yang ditentukan.
