Keterangan

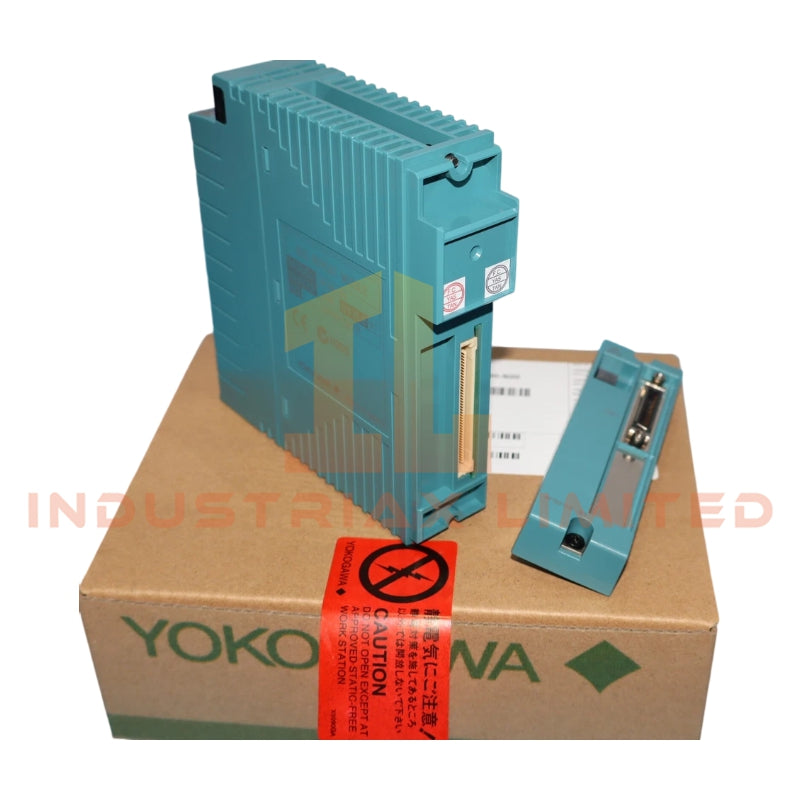

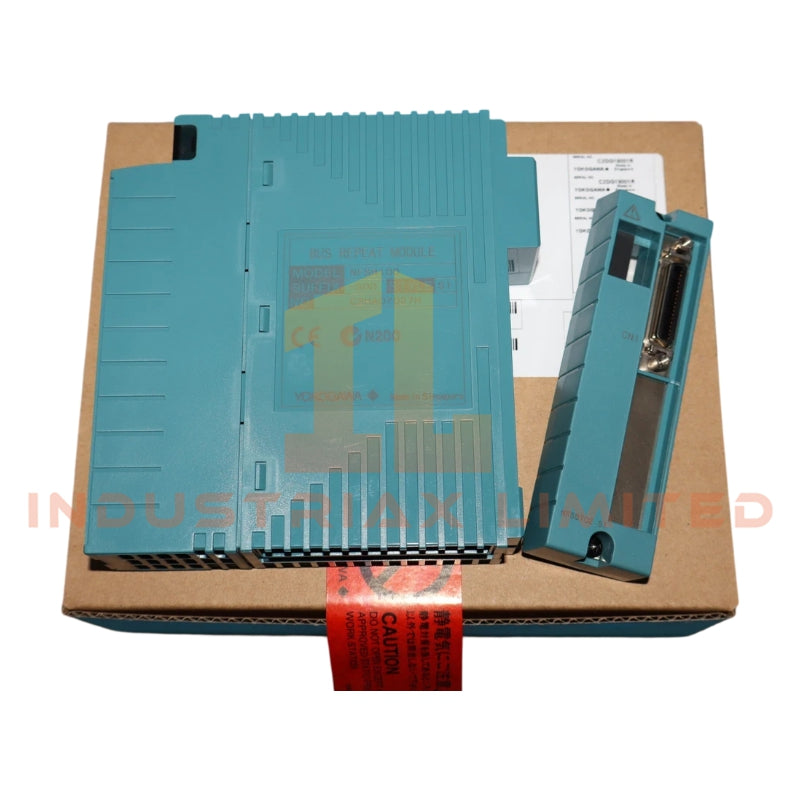

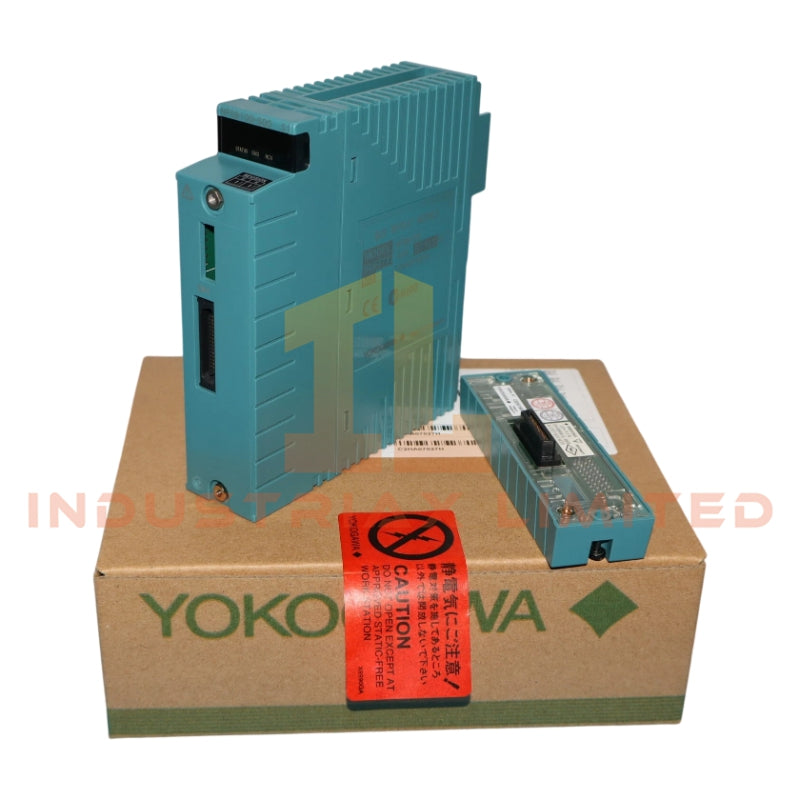

Modul T-joint Bus SB Yokogawa NFSBT02

Dikonfigurasi untuk percabangan jalur Bus SB dan distribusi sinyal fisik dalam sistem kontrol STARDOM, Yokogawa NFSBT02 (konektor T-joint Bus SB NFSBT02) menyediakan eksekusi fisik/elektrik langsung untuk topologi ekstensi Bus SB antara pengontrol FCN dan rak I/O jarak jauh.

Rincian Akhiran & Matriks Model

NFSBT02 adalah pengidentifikasi perangkat keras tetap untuk rakitan T-joint Bus SB. Tidak ada segmentasi akhiran lebih lanjut yang ditentukan pabrik yang disebutkan dalam dokumentasi yang diberikan. Unit ini berfungsi sebagai antarmuka percabangan pasif yang digunakan dengan arsitektur pengulang Bus SB.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
ModelMerek	Yokogawa NFSBT02
Asal	USA
Berat	0,06 kg
Dimensi	11,1 x 3,2 x 2,3 cm
Suhu Pengoperasian	N/A
Konsumsi Daya	5 VDC +/-5%, maks 500 mA (beban Bus SB tergantung sistem)
Baud Rate	128 Mbps
Jarak Transmisi	Maks 8 m per jalur
Unit Ekstensi	Maks 2 unit
Fungsi	T-joint Bus SB / konektor percabangan
Sifat Listrik	Modul interkoneksi bus pasif

Arsitektur Distribusi Sinyal Bus SB

NFSBT02 beroperasi sebagai sambungan mekanik-elektrik pasif untuk perutean Bus SB di dalam konfigurasi Yokogawa STARDOM FCN. Ini berinteraksi langsung dengan modul pengulang Bus SB dan menjaga kontinuitas impedansi terkontrol di seluruh segmen daisy-chain. Topologi ini dimaksudkan untuk ekstensi backplane berkecepatan tinggi jarak pendek, di mana integritas sinyal bergantung pada penempatan terminasi yang benar pada node terakhir.

Dalam sistem otomasi proses Yokogawa, infrastruktur komunikasi Bus SB hidup berdampingan dengan protokol tingkat kontrol seperti loop HART 4-20 mA dan segmen FOUNDATION Fieldbus, memungkinkan pemisahan berlapis antara instrumentasi lapangan dan komunikasi backplane pengontrol. Meskipun NFSBT02 sendiri tidak memproses sinyal analog, ia berpartisipasi dalam segmentasi bus deterministik yang mendukung perilaku perluasan rak modular.

Pertanyaan yang Sering Diajukan

T: Bisakah NFSBT02 di-hot-swap selama operasi sistem?
J: Tidak ada perilaku hot-swap yang ditentukan. Pemutusan fisik dapat mengganggu kontinuitas Bus SB dan menyebabkan hilangnya komunikasi di seluruh modul hilir.

T: Apakah modul ini memerlukan injeksi daya eksternal?
J: Tidak. NFSBT02 adalah konektor pasif. Daya hanya ada pada jalur sistem Bus SB melalui pengontrol atau modul pengulang yang terhubung.

T: Apakah terminasi diperlukan pada node Bus SB terakhir?
J: Ya. Segmen terakhir dari rantai Bus SB memerlukan terminator khusus untuk mencegah pantulan sinyal dan ketidakstabilan komunikasi.

Pedoman Pemasangan di Lapangan

Pastikan kabel Bus SB terpasang sepenuhnya ke port konektor NFSBT02 sebelum penerapan daya sistem. Pertahankan perutean kabel yang terkontrol untuk menghindari radius tekukan yang berlebihan atau tekanan mekanis pada sambungan konektor. Node terakhir dalam rantai Bus SB mana pun harus dilengkapi dengan modul terminasi yang tepat untuk menjaga keseimbangan impedansi. Hindari perutean campuran dengan bus komunikasi yang tidak terkait untuk mengurangi efek kopling dan menjaga perilaku backplane yang deterministik.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
