Keterangan

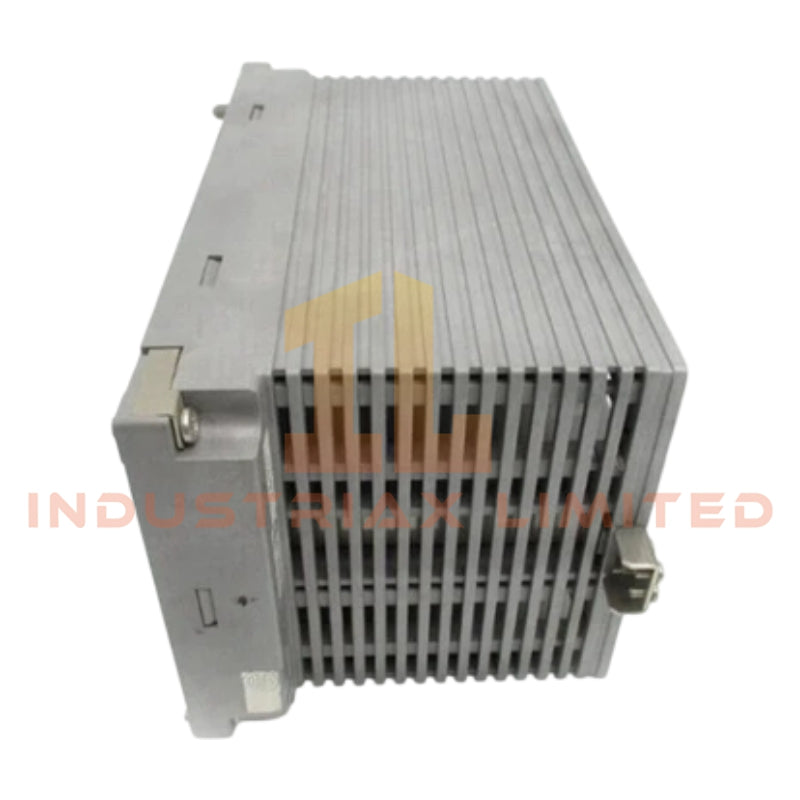

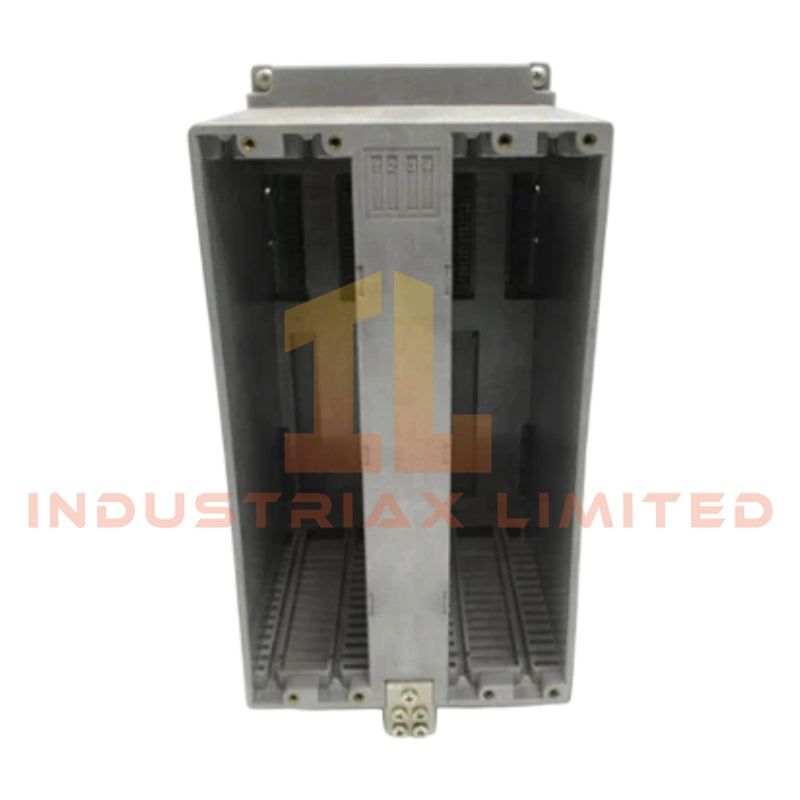

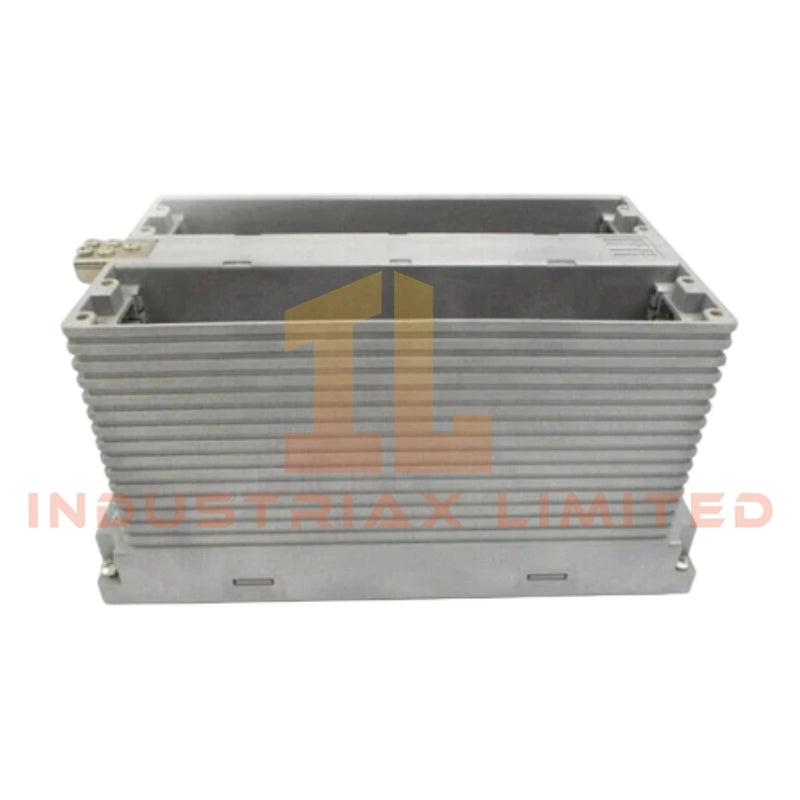

Sistem Akuisisi dan Kontrol Data Modular Yokogawa AMN32T

Dikonfigurasi untuk perutean sinyal multi-saluran dan konsolidasi I/O di platform CENTUM CS, CENTUM CS 1000, dan CENTUM CS 3000, Yokogawa AMN32T (Sistem Akuisisi dan Kontrol Data Modular AMN32T) menyediakan eksekusi fisik/elektrik langsung terminasi bidang analog dan digital berbasis konektor dalam arsitektur kontrol terdistribusi.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
ModelBrand	Yokogawa AMN32T
Asal	Jepang
Suhu Operasi	-10 degC hingga +50 degC (tergantung kabinet lapangan)
Konsumsi Daya	Disediakan melalui backplane DCS, tidak diberi peringkat secara independen
Saluran Input Analog	Hingga 32 saluran (tergantung modul)
Saluran Output Analog	Hingga 32 saluran (tergantung modul)
Saluran I/O Digital	Hingga 16 saluran
Resolusi Input Analog	16-bit
Resolusi Output Analog	12-bit
Rentang Tegangan Input	-10 V hingga +10 V (analog), 0 hingga 5 V (digital)
Rentang Tegangan Output	0 V hingga 10 V (analog), 0 hingga 5 V (digital)
Laju Pengambilan Sampel	Hingga 100 kHz per saluran
Antarmuka Komunikasi	Ethernet, USB, GPIB (lapisan integrasi tergantung sistem)
Arsitektur Slot	Pembawa modul I/O 4-slot

Antarmuka I/O Kontrol Proses dan Karakteristik Perutean Sinyal

AMN32T mengimplementasikan agregasi I/O berbasis konektor untuk lingkungan Yokogawa CENTUM DCS, dengan dukungan asli untuk terminasi harness multi-pin yang menggantikan pengkabelan terminal diskrit. Perutean sinyal dilakukan melalui interkoneksi backplane berdensitas tinggi, mengurangi kepadatan pengkabelan lapangan di titik masuk kabinet.

Pemrosesan tingkat saluran mendukung akuisisi sinyal analog dengan resolusi 16-bit dan pembangkitan output dengan konversi DAC 12-bit. Antarmuka modul dirancang untuk sinkronisasi multi-saluran di bawah siklus pemindaian terpusat yang ditentukan oleh pengontrol DCS host.

Pemisahan elektrik antara grup I/O diterapkan pada tingkat batas modul, mendukung pengelompokan saluran untuk konfigurasi analog/digital campuran. Integrasi dengan infrastruktur loop 4-20 mA dan transmitter lapangan berkemampuan HART ditangani pada lapisan modul I/O hulu (bukan di dalam sarang itu sendiri).

Pertanyaan yang Sering Diajukan

Q: Apakah AMN32T mendukung hot-swap modul I/O saat menyala?
A: Penyisipan modul tergantung sistem. Dalam arsitektur CENTUM CS, pelepasan di bawah beban memerlukan mode pemeliharaan sisi pengontrol untuk menghindari gangguan sinyal backplane.

Q: Berapa batas arus backplane per slot?
A: Batas arus backplane ditentukan oleh spesifikasi modul I/O host daripada sarang AMN32T. Sarang itu sendiri hanya menyediakan perutean pasif.

Q: Bisakah AMN32T mencampur modul analog dan digital dalam rak yang sama?
A: Ya. Arsitektur slot mendukung konfigurasi I/O campuran asalkan pengalamatan modul konsisten dengan aturan konfigurasi sistem.

Pedoman Pemasangan Lapangan

AMN32T harus dipasang dalam kabinet kontrol yang diarde dengan penjajaran rel DIN atau pemasangan rak yang ditentukan. Rakitan kabel berpelindung harus diakhiri pada antarmuka konektor dengan pengardean 360 derajat di titik masuk kabinet.

Kabel sinyal harus dirutekan secara terpisah dari konduktor daya untuk mengurangi kopling derau induksi. Radius tekuk minimum harus mengikuti spesifikasi rakitan kabel dari standar pengkabelan sistem Yokogawa.

Konektor backplane harus terpasang sepenuhnya tanpa tekanan mekanis pada tab pengunci. Isolasi getaran direkomendasikan untuk instalasi kabinet berdensitas tinggi untuk mencegah degradasi kontak intermiten seiring waktu.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
