Keterangan

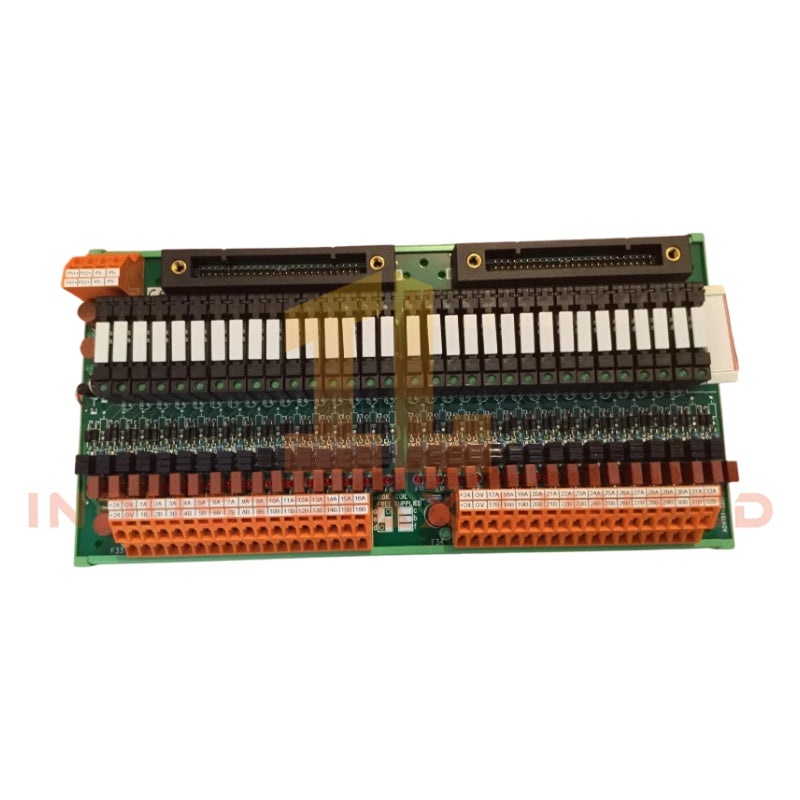

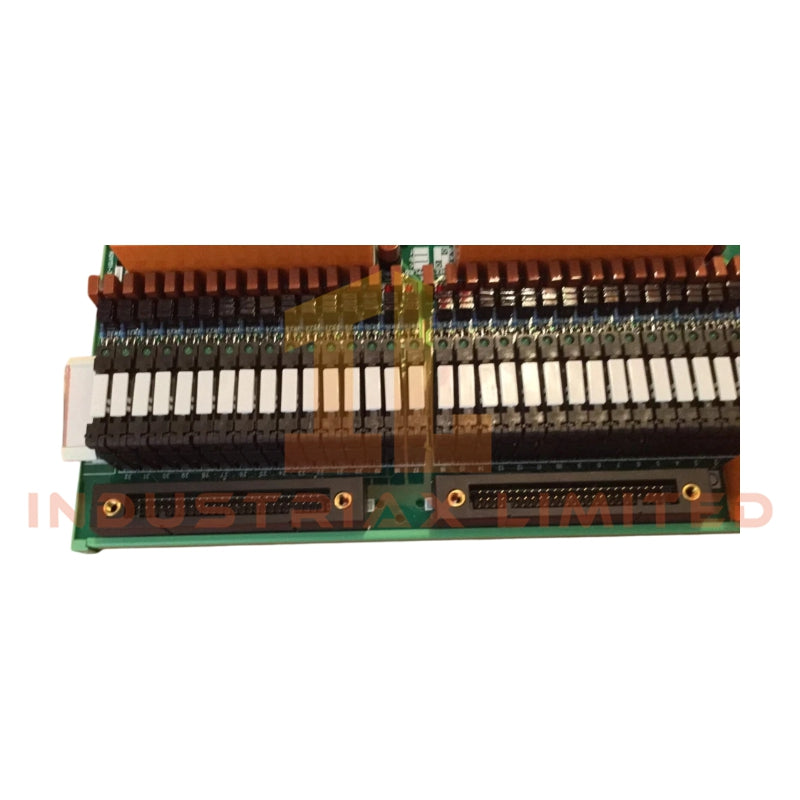

Modul Input Digital Yokogawa ADV151-DI32

Dikonfigurasi untuk akuisisi sinyal input digital dalam jaringan kontrol berbasis FIO Yokogawa, Yokogawa ADV151-DI32 (Modul Input Digital ADV151) menyediakan eksekusi fisik/elektrik langsung untuk pemrosesan sinyal medan diskrit 24 VDC melalui 32 saluran input independen.

Rincian Akhiran & Matriks Model

Dokumentasi yang diberikan hanya merujuk pada penunjukan modul tetap ADV151-DI32. Tidak ada alokasi akhiran tambahan, matriks revisi, atau segmentasi kode opsi yang ditentukan dalam materi yang diberikan.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	ADV151-DI32
Merek	Yokogawa
Jenis Produk	Modul Input Digital
Jumlah Saluran	32
Jenis Sinyal Input	Kontak kering atau input tegangan
Rentang Tegangan Input	24 VDC
Waktu Respons	Respons cepat untuk akuisisi sinyal waktu nyata
Suhu Pengoperasian	-20 degC hingga +70 degC
Metode Pemasangan	Pemasangan sistem FIO modular
Kompatibilitas Sistem	Platform kontrol Yokogawa FIO
Jenis Isolasi	Arsitektur saluran yang dirancang untuk antarmuka sinyal diskrit industri
Asal	Jepang

Isolasi Saluran dan Penanganan Sinyal DCS

Modul ADV151-DI32 beroperasi dalam arsitektur kontrol terdistribusi Yokogawa menggunakan akuisisi sinyal medan diskrit 24 VDC. Pengelompokan saluran dan pengondisian sinyal internal dimaksudkan untuk mengurangi transisi status palsu yang dihasilkan oleh gangguan listrik pada kabel panjang.

Penanganan input mendukung pemantauan status kontak kering dan deteksi status tegangan yang bersumber secara eksternal yang umumnya terkait dengan starter motor, kontak umpan balik relai, sakelar batas, dan output relai penengah. Pengakhiran pelindung dan manajemen referensi umum harus mengikuti praktik pengardean kabinet yang ditentukan untuk subsistem FIO terkait.

Dalam instalasi DCS multi-modul, pemisahan antara pengkabelan input diskrit dan pengkabelan loop analog direkomendasikan untuk meminimalkan kopling induktif dari beban switching dan konduktor arus tinggi.

Pertanyaan yang Sering Diajukan

T: Apakah ADV151-DI32 hanya mendukung input kontak kering?
J: Tidak. Modul ini mendukung input kontak kering dan sinyal input diskrit berbasis tegangan dalam rentang operasi 24 VDC yang ditentukan.

T: Bisakah pengkabelan input medan dialirkan di baki kabel yang sama dengan konduktor daya AC arus tinggi?
J: Pengaliran paralel dengan konduktor arus tinggi umumnya dihindari dalam kabinet kontrol industri. Pengaliran terpisah atau pengkabelan berpelindung direkomendasikan untuk mengurangi kebisingan transien yang diinduksi pada saluran input digital.

T: Apakah penggantian panas didukung selama operasi sistem?
J: Materi yang diberikan tidak secara eksplisit mendefinisikan kemampuan hot-swap. Prosedur penggantian harus mengikuti dokumentasi pemeliharaan pengontrol Yokogawa aktif dan rak FIO sebelum pelepasan atau penyisipan modul.

Panduan Instalasi Lapangan

• Verifikasi polaritas suplai medan 24 VDC sebelum menyambungkan terminal input.
• Gunakan kabel sinyal berpelindung jika input diskrit terpapar penggerak frekuensi variabel, bank kontaktor, atau perangkat switching induktif.
• Pertahankan pemisahan antara pengkabelan kontrol tingkat rendah dan konduktor distribusi AC di dalam kabinet penyaluran.
• Konfirmasi nilai torsi terminal sesuai dengan manual instalasi Yokogawa yang berlaku sebelum commissioning.
• Periksa kontinuitas pengardean antara titik arde kabinet dan rel terminasi pelindung medan sebelum startup.
• Labeli semua saluran medan secara konsisten dengan basis data alokasi I/O pengontrol untuk mencegah kesalahan commissioning lintas saluran.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
