Keterangan
Deskripsi
Ringkasan Produk

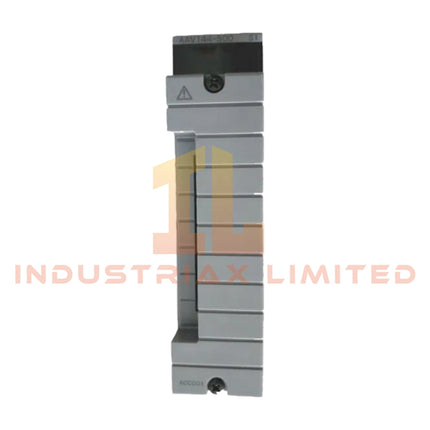

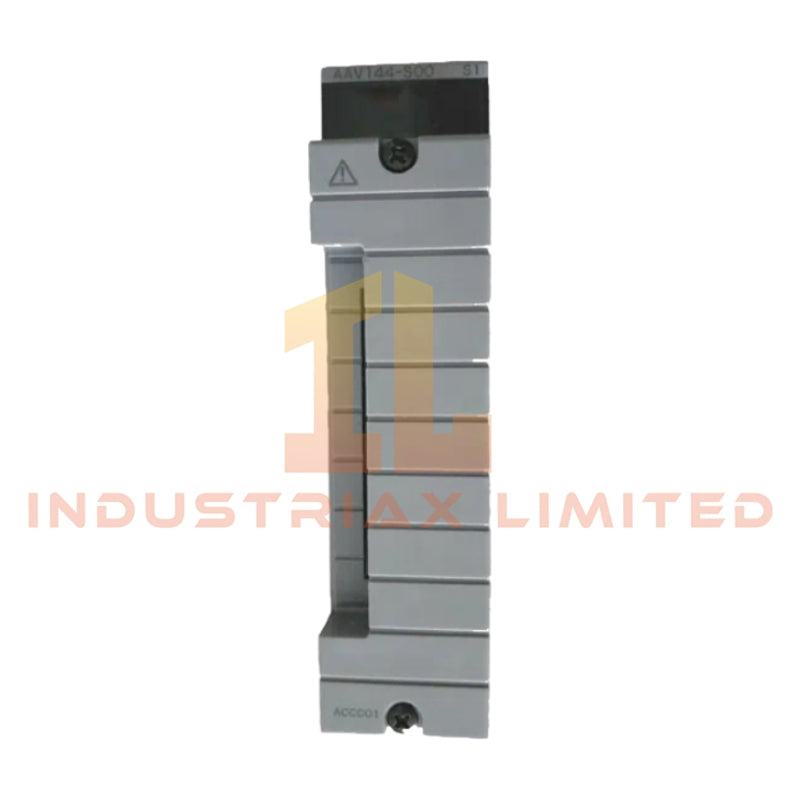

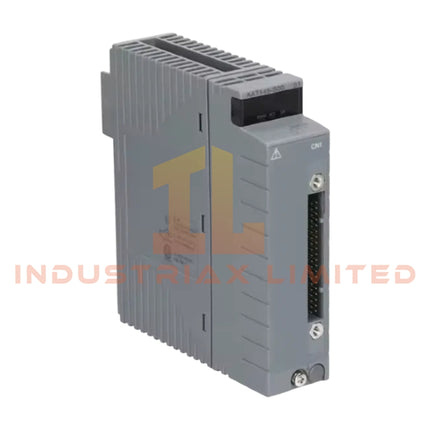

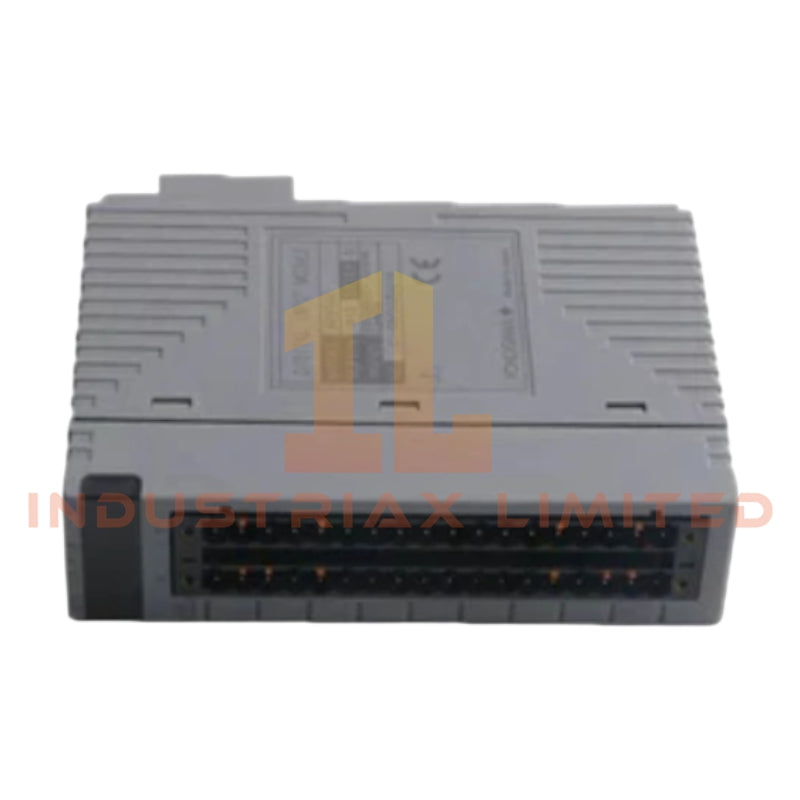

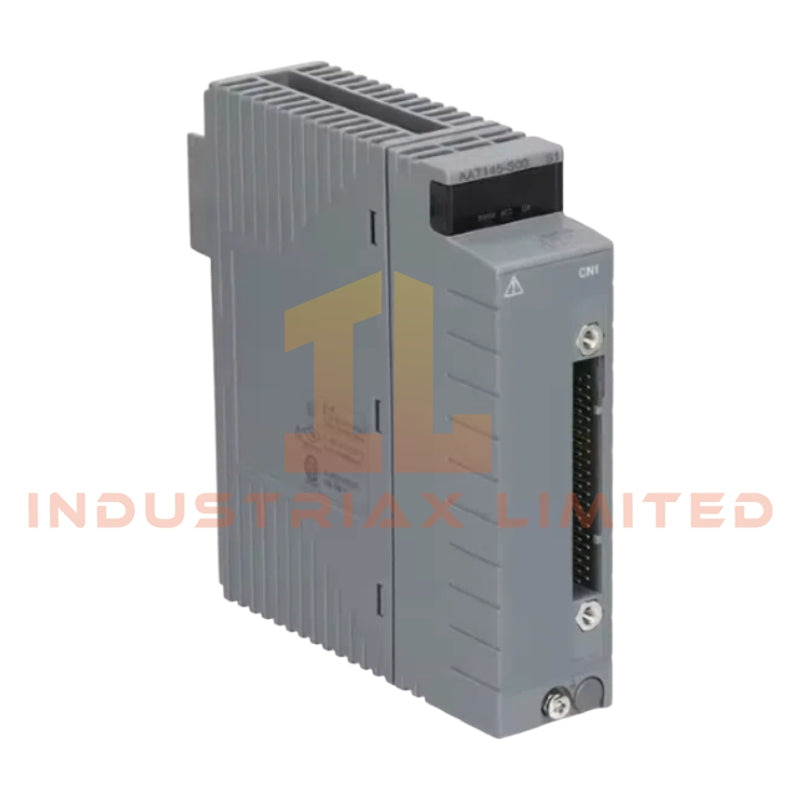

Modul input analog AAV144-S50 dari Yokogawa dikembangkan untuk akuisisi sinyal yang andal di lingkungan kontrol terdistribusi dan otomatisasi proses. Dirancang untuk integrasi dengan platform kontrol Centum VP, modul ini mendukung pemantauan stabil instrumentasi lapangan dan variabel proses dalam operasi industri berkelanjutan.
Direkayasa untuk akurasi tinggi dan isolasi listrik, modul ini memproses berbagai format sinyal analog yang umum digunakan di pabrik industri. Arsitektur perangkat kerasnya yang kuat memungkinkan operasi yang andal di lingkungan yang menuntut seperti fasilitas petrokimia, pembangkit listrik, sistem pengolahan air, dan jalur manufaktur.
Fitur Utama
- Mendukung berbagai format input analog industri
- Konversi sinyal presisi tinggi dengan operasi jangka panjang yang stabil
- Isolasi listrik antara saluran dan sirkuit sistem
- Respons pengambilan sampel yang cepat untuk pemantauan proses waktu nyata
- Cocok untuk kondisi operasi industri yang keras
- Kompatibel dengan sistem kontrol terdistribusi Yokogawa Centum VP
- Integrasi sistem pemasangan rel DIN atau rak tergantung pada konfigurasi kabinet
Spesifikasi Teknis
| ParameterSpesifikasi |
|
| Model |
AAV144-S50 |
| Pabrikan |
Yokogawa |
| Tipe Produk |
Modul Input Analog |
| Kompatibilitas Sistem |
Centum VP DCS |
| Sinyal Input yang Didukung |
4-20 mA, 0-10 V, Termokopel, RTD |
| Saluran Input |
16 saluran tipikal |
| Resolusi Sinyal |
16-bit |
| Akurasi Pengukuran |
+/-0,1 persen skala penuh |
| Kecepatan Pengambilan Sampel |
Hingga 1000 sampel per detik per saluran |
| Tegangan Isolasi |
Isolasi saluran-ke-sistem 1500 VAC |
| Catu Daya |
24 VDC nominal |
| Suhu Pengoperasian |
-20 C hingga +60 C |
| Suhu Penyimpanan |
-40 C hingga +85 C |
| Kelembaban Relatif |
5 hingga 95 persen RH non-kondensasi |
| Metode Pemasangan |
Instalasi rak |
| Antarmuka Komunikasi |
Koneksi backplane DCS internal |
| Fungsi Diagnostik |
Status input dan diagnostik mandiri modul |
Area Aplikasi
Modul AAV144-S50 cocok untuk sistem otomatisasi industri yang membutuhkan pemantauan sinyal analog berkelanjutan dan akuisisi data proses yang akurat.
Aplikasi umum meliputi:
- Sistem pengolahan minyak dan gas
- Pabrik produksi kimia
- Fasilitas tenaga termal dan terbarukan
- Pengolahan air dan air limbah
- Kontrol proses farmasi
- Sistem otomatisasi dan instrumentasi pabrik
Keunggulan Operasional
Modul ini menyediakan penanganan sinyal analog yang stabil dengan imunitas kebisingan tinggi dan isolasi saluran. Ini membantu mengurangi interferensi sinyal dalam kabinet kontrol yang kompleks dan meningkatkan konsistensi pengukuran di seluruh loop proses.
Kompatibilitasnya dengan termokopel dan sensor RTD juga memungkinkan pemantauan suhu langsung tanpa memerlukan konverter sinyal tambahan di banyak instalasi.
FAQ
Sistem kontrol apa yang kompatibel dengan modul AAV144-S50?
Modul ini dirancang untuk sistem kontrol terdistribusi Yokogawa Centum VP dan arsitektur DCS terkait yang kompatibel.
Apakah modul ini mendukung input sensor suhu?
Ya. Modul ini mendukung sinyal input termokopel dan RTD selain sinyal arus dan tegangan standar.
Bisakah modul ini beroperasi di lingkungan industri bersuhu tinggi?
Ya. Rentang suhu pengoperasian mendukung instalasi industri dari -20 C hingga +60 C.
Apakah isolasi saluran disertakan?
Ya. Modul ini menyediakan isolasi 1500 VAC antara saluran dan sistem untuk meningkatkan keamanan operasional dan keandalan sinyal.Judul Produk Shopify.
