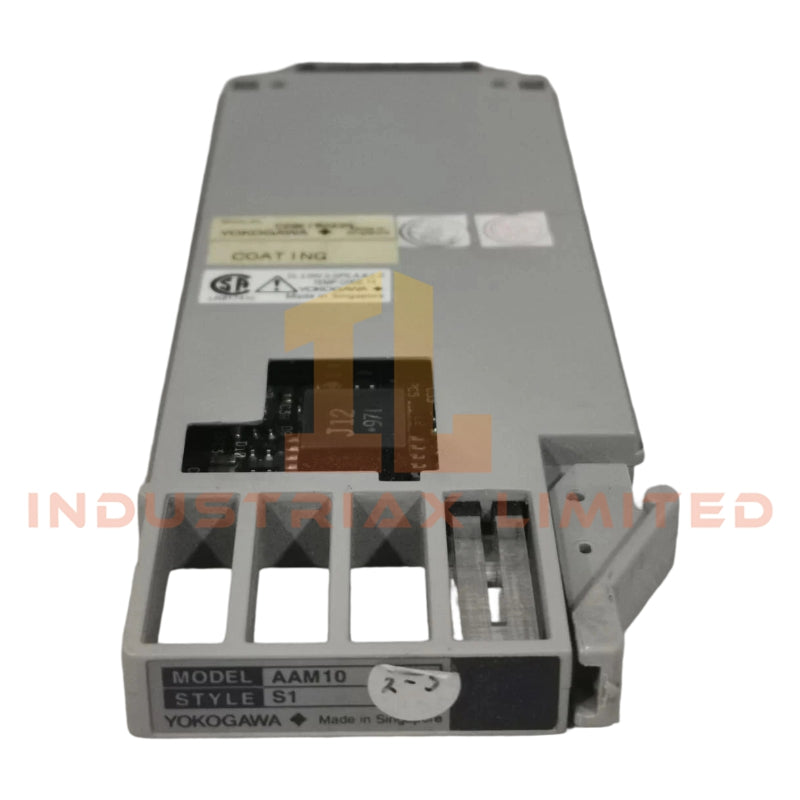

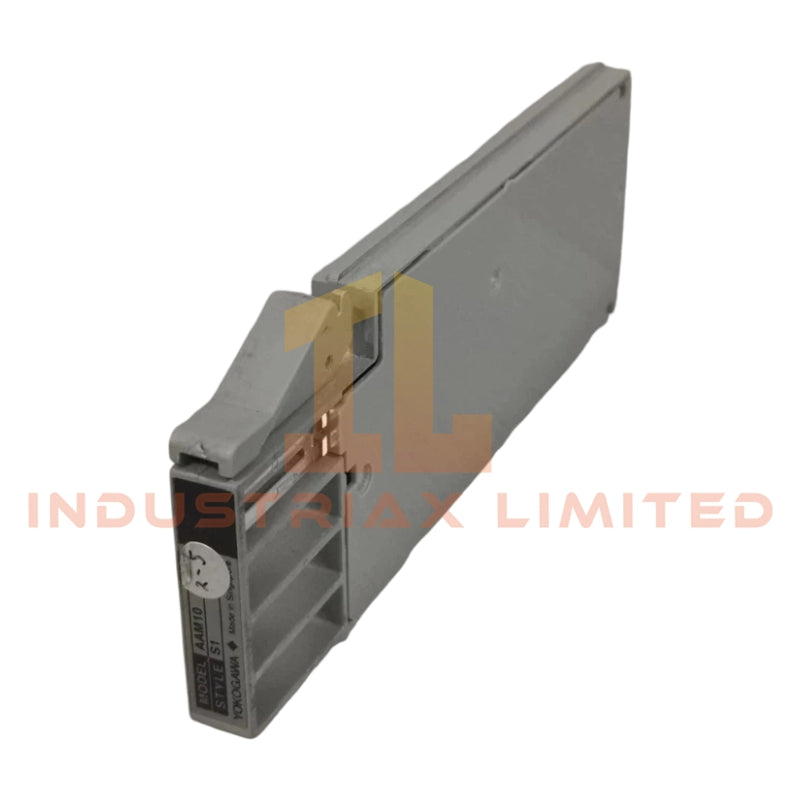

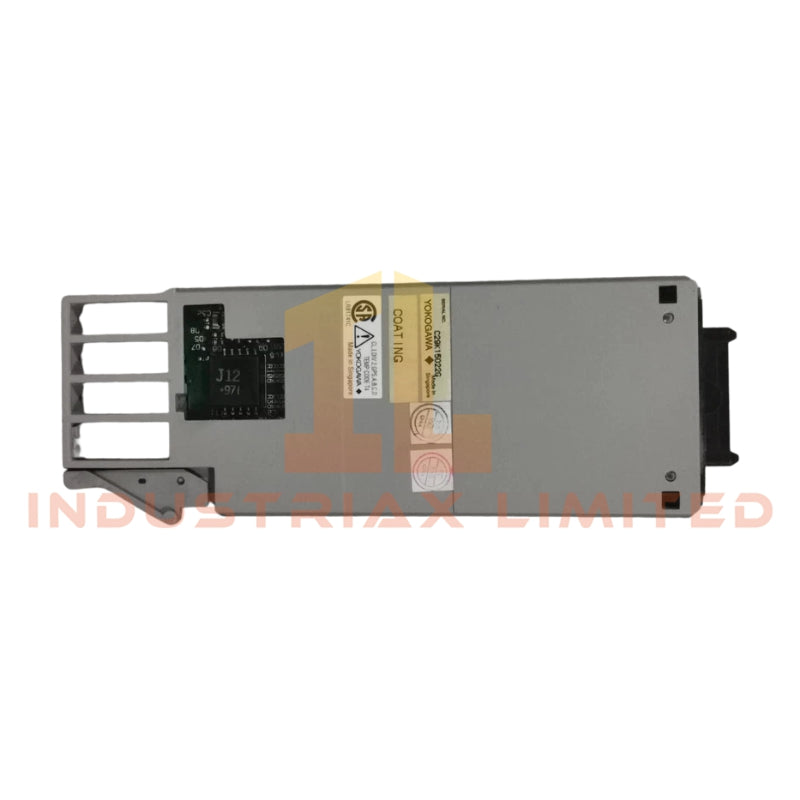

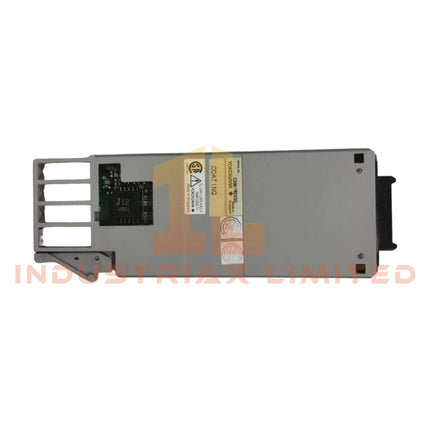

Modul Input Arus/Tegangan Yokogawa AAM10
Dikonfigurasi untuk akuisisi sinyal proses DC 4-20 mA dan DC 1-5 V dalam arsitektur I/O Yokogawa CENTUM CS/VP, Yokogawa AAM10 (Modul Input Arus/Tegangan AAM10) menyediakan konversi sinyal fisik dan elektrik langsung ke aliran data input digital DCS.
Rincian Akhiran & Matriks Model
AAM10 didefinisikan sebagai model perangkat keras tunggal yang tetap. Tidak ada segmentasi akhiran yang diterbitkan pabrik atau matriks kode opsi yang ditentukan dalam dokumentasi yang disediakan.
Spesifikasi Perangkat Keras
Parameter
Spesifikasi
ModelMerek
Yokogawa AAM10
Konsumsi Daya
250 mA atau kurang pada 5.0 VDC
Sinyal Input
4-20 mA DC, 1-5 V DC
Resistansi Input (Tegangan)
1 MOhm (100 kOhm saat mati daya)
Resistansi Input (Arus)
250 Ohm
Rentang Input yang Diizinkan
-10 VDC hingga 30 VDC, maks 40 mA DC
Catu Daya Pemancar
25.0 hingga 25.5 VDC, batas arus 60 mA
Periode Pembaruan Data
50 ms
Isolasi
Isolasi galvanik Input-ke-sistem
Tegangan Tahan
1500 VAC selama 1 menit
Perilaku Pengkondisian Sinyal Saluran-ke-Saluran DCS Yokogawa
Yokogawa AAM10 mengimplementasikan pengkondisian front-end analog kelas-DCS dengan jalur akuisisi tegangan/arus yang dapat dipilih perangkat lunak. Dalam mode loop arus, jalur konversi shunt 250 Ohm memungkinkan terjemahan sinyal DC 4-20 mA langsung ke tingkat tegangan yang dapat diukur untuk konversi A/D. Catu daya pemancar terintegrasi (25.0 hingga 25.5 VDC) mendukung perangkat 2-kawat bertenaga loop tanpa perangkat keras eksitasi eksternal.
Desain isolasi saluran memisahkan sirkuit input medan dari logika backplane CENTUM internal, mengurangi propagasi ground loop melalui struktur sarang I/O. Modul mempertahankan perilaku pengukuran yang stabil di bawah variasi suhu ambien, dengan batas drift yang ditentukan di saluran akuisisi tegangan dan arus.
Pertanyaan yang Sering Diajukan
T: Bisakah modul AAM10 langsung memberi daya pada pemancar 2-kawat? J: Ya. Ini menyediakan catu daya loop terintegrasi 25.0 hingga 25.5 VDC dengan batasan arus 60 mA untuk instrumen medan 2-kawat.
T: Berapa siklus konversi analog modul? J: Periode pembaruan data ditetapkan pada 50 ms, mewakili interval penyegaran pengambilan sampel tingkat modul.
T: Apakah isolasi input diterapkan per saluran atau per modul? A: Isolasi diterapkan antara input medan dan domain sistem DCS internal pada tingkat modul.
Pedoman Instalasi Lapangan
Pasang modul ke Nest Modul I/O atau Unit Antarmuka Node yang ditentukan saja.
Gunakan terminal sekrup M4 untuk pengakhiran kabel medan dengan torsi terkontrol sesuai praktik standar lokasi.
Pertahankan kontinuitas pelindung dan akhiri pelindung kabel pada satu titik ground untuk mengurangi kebisingan yang disebabkan oleh loop.
Verifikasi konfigurasi mode input tegangan vs arus yang benar sebelum memberi energi pada loop medan.
Pastikan pemancar bertenaga loop tidak melebihi batas suplai 60 mA per kelompok saluran.
