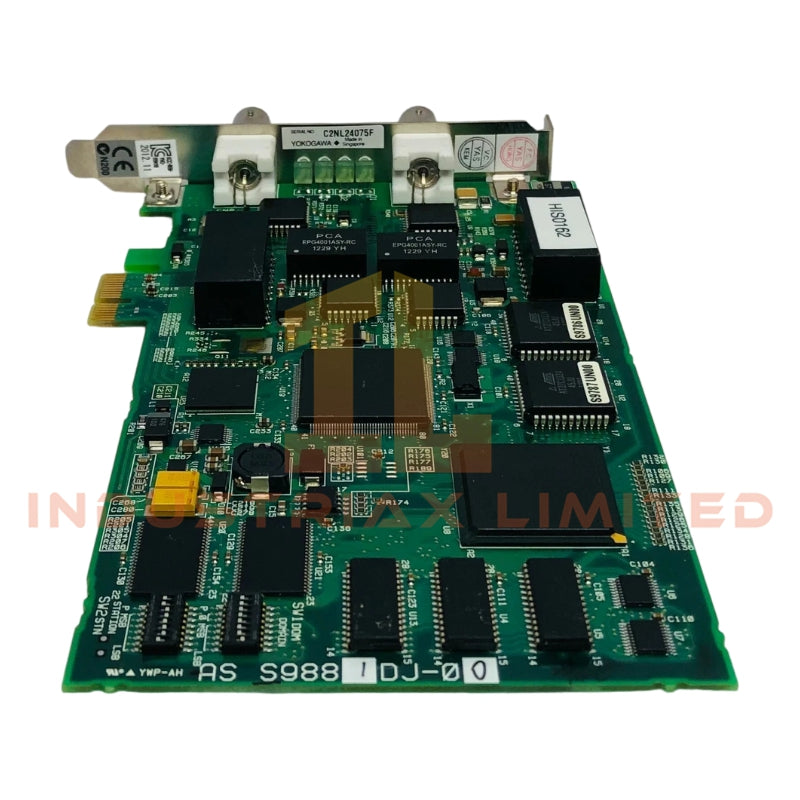

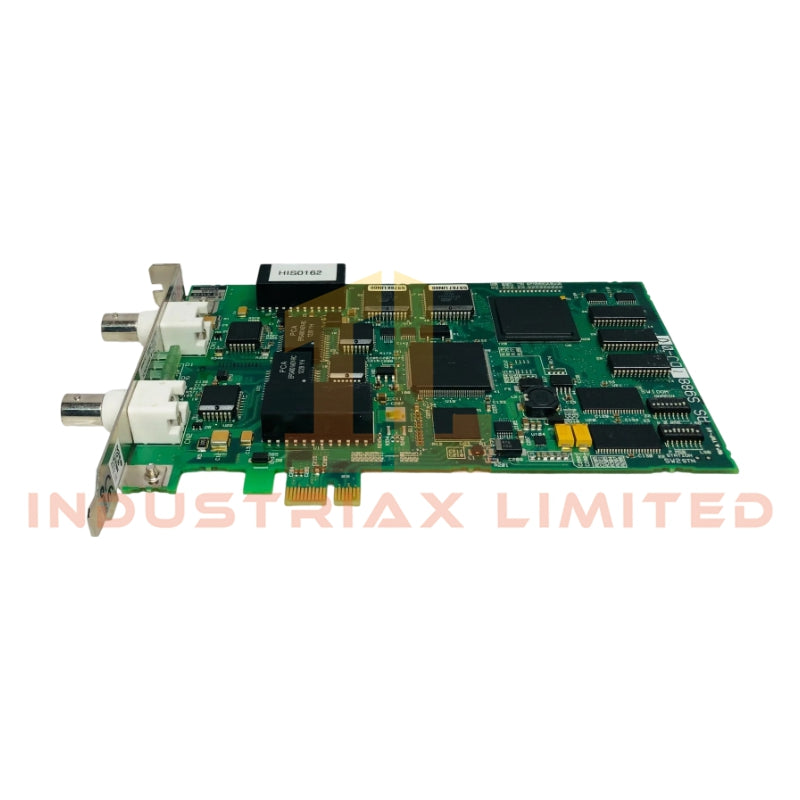

Kartu Antarmuka Bus Kontrol Yokogawa VF702

Yokogawa VF702 yang juga dikatalogkan sebagai Kartu Antarmuka Bus Kontrol VF702, beroperasi sebagai komponen perangkat keras khusus untuk antarmuka fisik dan elektrik komunikasi bus kontrol V net dalam arsitektur sistem CENTUM VP / CENTUM CS 3000.

Dikonfigurasi untuk penyambungan sinyal V net deterministik dalam lingkungan bus kontrol Yokogawa, Yokogawa VF702 (Kartu Antarmuka Bus Kontrol VF702) menyediakan eksekusi elektrik PCI Express ke 10BASE-2 secara langsung untuk jalur transmisi koaksial bus ganda.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model Merk	Yokogawa VF702
Asal	JEPANG
Berat	Sekitar 0,15 kg
Dimensi	22 mm x 126,5 mm x 193,54 mm
Konsumsi Daya	3.3 V DC ±9%, maks 2.4 A
Tipe Antarmuka	PCI Express x1 ke bus kontrol V net
Standar Transmisi	Sesuai 10BASE-2

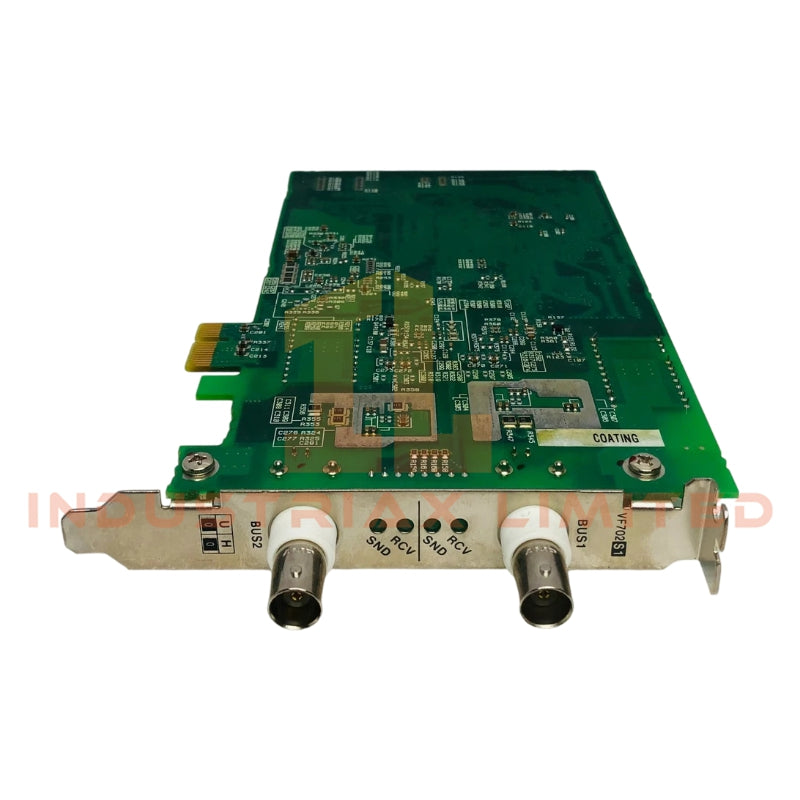

Tipe Konektor	BNC (BUS 1 / BUS 2)
Metode Kabel	Koaksial via T-connector YCB146

Karakteristik Integrasi Bus Kontrol Proses

Dalam lingkungan kontrol terdistribusi Yokogawa, lapisan antarmuka VF702 diselaraskan dengan struktur pertukaran data proses tingkat sistem yang melibatkan pemetaan protokol loop HART 4-20 mA dan penyelarasan komunikasi stasiun kontrol. Arsitektur modul biasanya digunakan dalam konfigurasi di mana abstraksi konektivitas FOUNDATION Fieldbus / Profibus PA dan konsep isolasi kanal-ke-kanal dipertahankan pada lapisan integrasi sistem. Karakteristik ini mendefinisikan perilaku segregasi sinyal antara eksekusi host PCI Express dan domain transmisi bus fisik V net.

Pertanyaan yang Sering Diajukan

T: Apakah VF702 mendukung pelepasan hot-swap selama operasi sistem?
J: Tidak ada kemampuan hot-swap yang ditentukan. Pelepasan memerlukan pematian sistem untuk menghindari gangguan bus PCI Express dan komunikasi V net.

T: Apa batas isolasi listrik antarmuka VF702?
J: Isolasi diimplementasikan antara domain host PCI Express dan lapisan fisik V net 10BASE-2; pembumian bus eksternal harus dikelola pada tingkat sistem.

T: Bisakah VF701 dan VF702 beroperasi pada bus kontrol yang sama?
J: Ya. VF702 kompatibel ke belakang dengan VF701 dan operasi campuran pada segmen V net yang sama didukung.

Panduan Pemasangan di Lapangan

Kabel koaksial harus mengikuti aturan topologi 10BASE-2 menggunakan T-connector BNC (Model YCB146). Terminasi 50 ohm yang tepat harus diterapkan di kedua ujung segmen bus untuk mencegah pantulan sinyal. Pelindung kabel harus diarde hanya pada titik-titik yang ditentukan untuk menghindari pembentukan loop arde. Pemasangan PCI Express harus dilakukan dengan daya mati, memastikan pemasangan penuh di slot yang kompatibel x1 hingga x16. Jalur redundansi BUS 1 dan BUS 2 harus dirutekan terpisah secara fisik untuk mengurangi risiko kopling silang.

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
