Keterangan

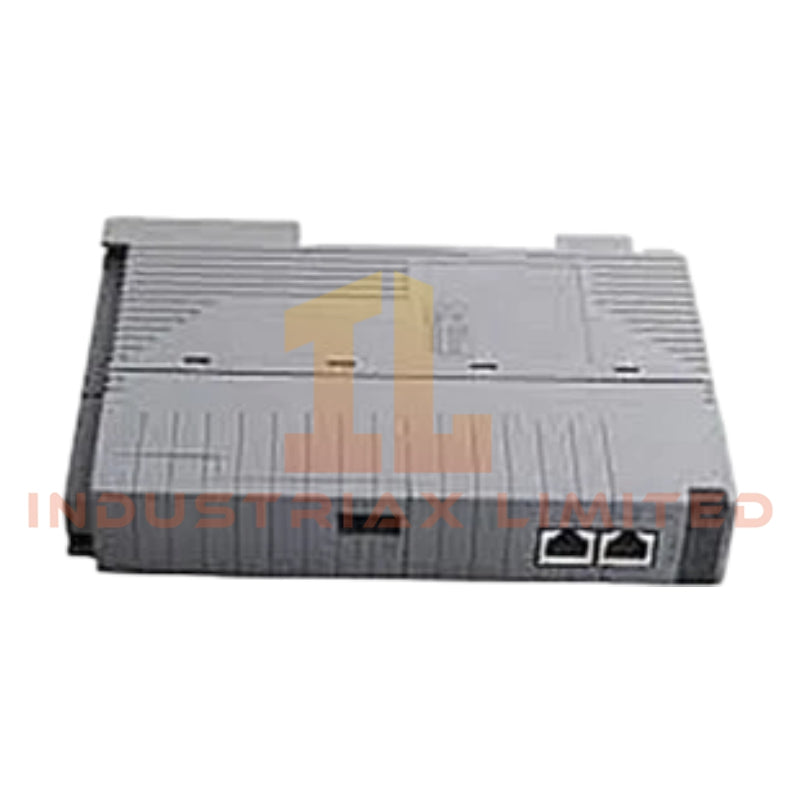

Modul Pengontrol Indikator Yokogawa ADV569-P01
Yokogawa ADV569-P01, yang juga dikatalogkan sebagai modul pengontrol indikator ADV569, beroperasi sebagai komponen perangkat keras khusus untuk akuisisi sinyal multisensor dan indikasi proses tingkat loop dalam arsitektur I/O DCS Yokogawa. Modul ini melakukan konversi langsung input termokopel/RTD menjadi variabel proses yang dapat dibaca pengontrol.
Rincian Akhiran & Matriks Model
Tidak ada dekomposisi akhiran resmi yang ditentukan untuk ADV569-P01 dalam kumpulan data teknis yang disediakan. Kode pesanan lengkap diperlakukan sebagai satu pengidentifikasi perangkat keras tanpa segmentasi semantik modular.
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| ModelMerek |
Yokogawa ADV569-P01 |
| Asal |
Tidak disebutkan |
| Berat |
350 g |
| Dimensi |
96 x 96 mm |
| Suhu Pengoperasian |
-20 derajatC hingga 60 derajatC |
| Konsumsi Daya |
Tidak disebutkan |
| Akurasi |
plus/minus 0,1 persen dari rentang |
| Waktu Respons |
250 ms |
| Tampilan |
LED 4 digit |
| Catu Daya |
24 VDC plus/minus 10 persen |
| Jenis Input |
Termokopel J K E T N B R S, RTD Pt100 Pt1000 |
| Komunikasi |
RS-485 Modbus |
Pengkondisian Sinyal Proses dan Lapisan Integrasi DCS (Perilaku Arsitektur Bidang Yokogawa)
ADV569-P01 mengimplementasikan pengkondisian sinyal tingkat proses untuk input suhu analog campuran menggunakan logika kompensasi sambungan dingin (CJC) bawaan untuk rantai pengukuran termokopel. Linearitas RTD dieksekusi secara internal sebelum transmisi pengontrol. Antarmuka Modbus RS-485 menyediakan pemetaan register deterministik untuk pertukaran variabel proses, mendukung polling siklik dalam loop kontrol pengawasan. Konversi pengukuran tingkat saluran disinkronkan dengan siklus pengambilan sampel internal untuk menjaga indikasi yang stabil dalam kondisi beban termal yang berfluktuasi.
Pertanyaan yang Sering Diajukan
T: Apakah modul ini mendukung input termokopel dan RTD secara bersamaan?
J: Pemilihan jenis input dapat dikonfigurasi per kelompok saluran. Pengkondisian input listrik diisolasi di bagian depan pengukuran untuk mencegah interferensi silang antara domain sinyal TC dan RTD.
T: Berapa latensi komunikasi melalui RS-485 Modbus?
J: Latensi tergantung pada konfigurasi siklus polling dan baud rate. Modul ini beroperasi sebagai perangkat slave dengan eksekusi respons berbasis register.
T: Apakah kompensasi sambungan dingin dilakukan secara eksternal atau internal?
J: Kompensasi sambungan dingin diimplementasikan secara internal pada tahap terminal input untuk stabilisasi akurasi pengukuran termokopel.
Panduan Instalasi Lapangan
ADV569-P01 harus dipasang di dalam bukaan panel 96 x 96 mm dengan penahan mekanis yang memastikan pemasangan bebas getaran. Pengkabelan sinyal untuk termokopel harus menggunakan konduktor twisted pair berpelindung dengan pembumian titik tunggal pada sisi kabinet kontrol saja. Input RTD memerlukan konfigurasi 3-kawat atau 4-kawat tergantung pada persyaratan kompensasi resistansi loop. Saluran komunikasi RS-485 harus diakhiri dengan resistor pencocokan impedansi saluran yang sesuai pada titik akhir jaringan untuk mencegah artefak refleksi. Input daya pada 24 VDC harus diisolasi dari beban switching dengan kebisingan tinggi untuk menjaga stabilitas pengukuran.
