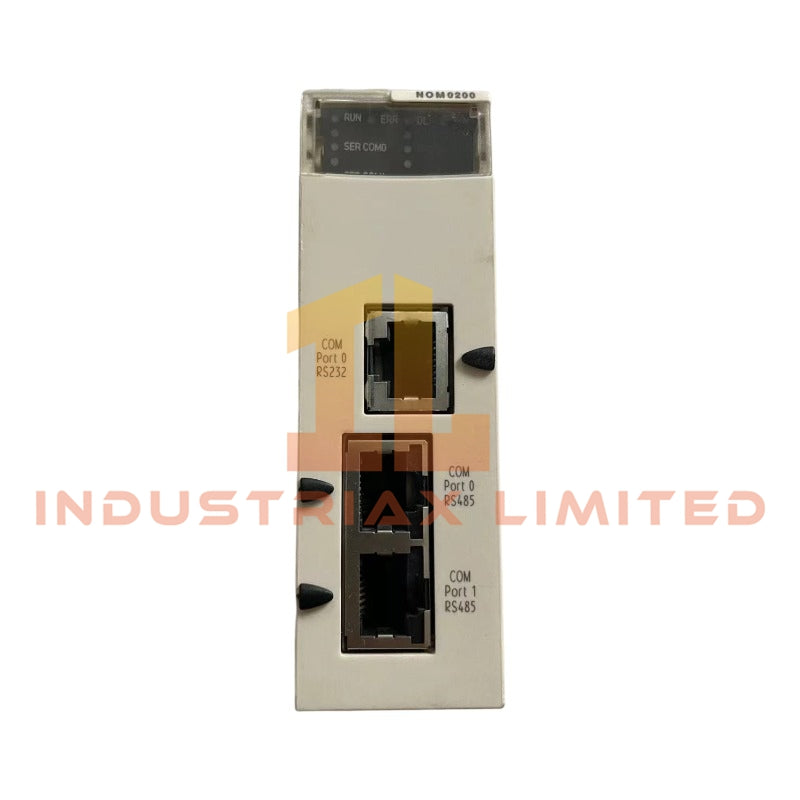

Modul Tautan Serial Schneider Electric BMXNOM0200 Modicon X80

Dikonfigurasi untuk antarmuka komunikasi serial asinkron dalam arsitektur I/O Modicon X80, Schneider Electric BMXNOM0200 (Modul tautan serial BMXNOM0200) menyediakan eksekusi fisik/elektrik langsung untuk penanganan komunikasi RS232 dan RS485 dalam sistem kontrol terintegrasi backplane.

Rincian Akhiran & Matriks Model

Tidak ada dekomposisi akhiran resmi atau struktur pemesanan tersegmentasi yang didefinisikan untuk BMXNOM0200 dalam dokumentasi produk yang tersedia. Penunjukan model lengkap diperlakukan sebagai pengidentifikasi modul fungsional tunggal.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Merek Model	Schneider Electric BMXNOM0200
Asal	Prancis
Berat	0,23 kg
Dimensi	Tidak ditentukan
Suhu Operasi	0 hingga 60 derajat C
Konsumsi Daya	80 mA pada 24 V DC
Antarmuka Serial	1 x RS232 (RJ45, 115,2 kbit/s), 1 x RS485 (RJ45, 57,6 kbit/s)
Mode Protokol	Modbus, Mode karakter
Catu Daya Backplane	Internal melalui rak Modicon X80
Perlindungan Lingkungan	IP20

Komunikasi Backplane & Penanganan Serial Deterministik

Platform Modicon X80 mengintegrasikan BMXNOM0200 melalui daya backplane berbasis rak dan arbitrasi komunikasi. Dalam arsitektur PLC Schneider Electric, sinkronisasi bus backplane mengatur penyelarasan pemindaian modul dan waktu pertukaran data siklis di seluruh antarmuka serial terdistribusi. Kompatibilitas flash firmware dipertahankan pada batas konsistensi tingkat rak, memastikan penjadwalan tugas deterministik di seluruh CPU Modicon dan modul komunikasi. Perilaku penskalaan kepadatan I/O dibatasi oleh anggaran arus backplane dan batasan pengalamatan tingkat slot dalam konfigurasi sasis X80.

Pertanyaan yang Sering Diajukan

T: Apakah BMXNOM0200 mendukung operasi RS232 dan RS485 secara bersamaan?
J: Ya. Modul ini menyediakan dua port fisik independen yang beroperasi secara bersamaan di bawah logika kontrol saluran serial terpisah.

T: Apa batasan pemuatan topologi RS485?
J: Implementasi port RS485 mengikuti batasan bus diferensial standar; terminasi dan bias harus dikelola secara eksternal sesuai dengan aturan pengkabelan fieldbus.

T: Apakah hot-swap didukung untuk modul ini di rak X80?
J: Perilaku hot-swap tergantung pada konfigurasi pengontrol rak; penyisipan listrik saat menyala memerlukan kepatuhan terhadap aturan urutan backplane X80.

Panduan Pemasangan di Lapangan

Pastikan daya rak diisolasi sebelum penyisipan atau pelepasan kecuali konfigurasi hot-swap diaktifkan secara eksplisit oleh desain sistem. Pertahankan kontinuitas pelindung untuk kabel pasangan terpilin RS485 dengan pengardean satu titik pada referensi arde kabinet. Pengkabelan RS232 harus mematuhi batasan panjang kabel maksimum untuk menghindari degradasi sinyal. Hindari merutekan jalur serial paralel dengan konduktor daya arus tinggi untuk mengurangi kopling elektromagnetik. Verifikasi penyelarasan slot backplane sebelum penempatan mekanis untuk mencegah kerusakan konektor.

Spesifikasi

• Merek: Schneider Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
