Keterangan

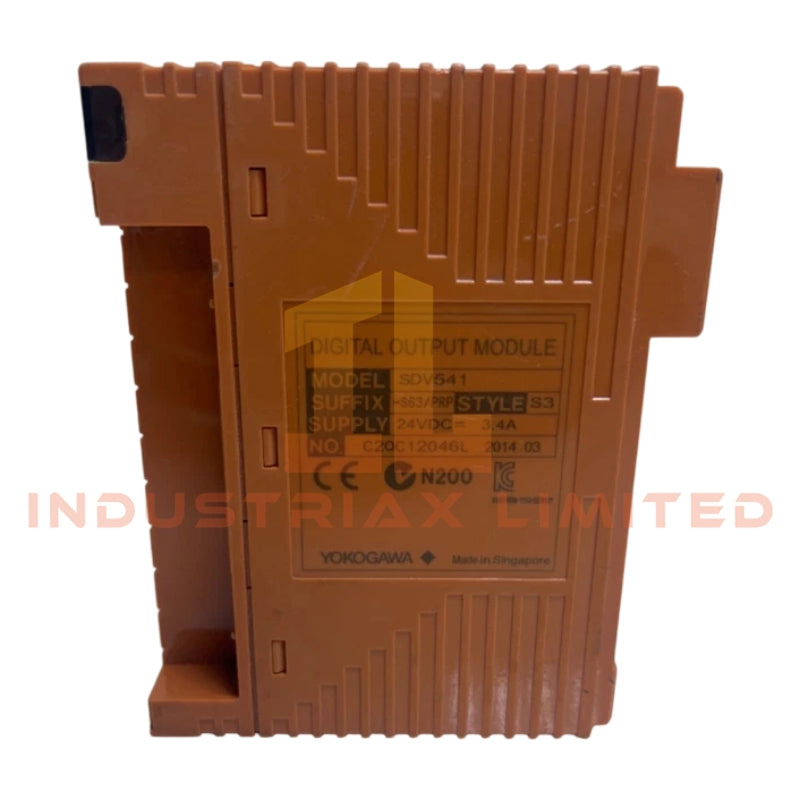

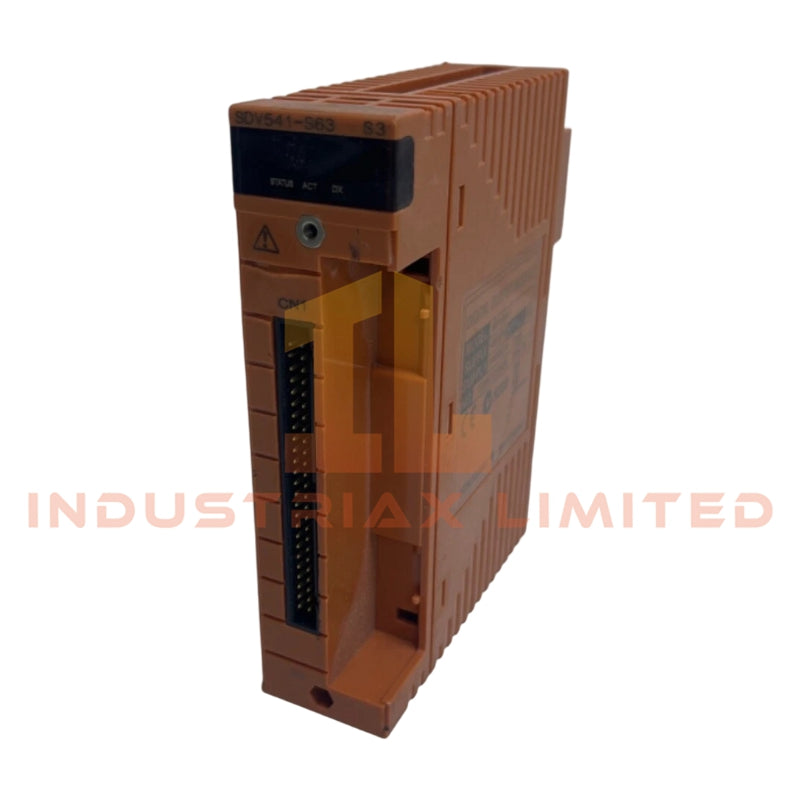

Modul Output Digital Yokogawa SDV541-S63
Dikonfigurasi untuk aktuasi sinyal diskrit dalam sistem kontrol terdistribusi, Yokogawa SDV541-S63 (Modul Output Digital SDV541-S63) menyediakan eksekusi fisik/elektrik langsung perintah pengalihan 24 V DC dalam arsitektur I/O lapangan Yokogawa CENTUM. Modul ini mengimplementasikan penahapan output digital terisolasi 16-saluran untuk kontrol aktuator eksternal dan relai perantara melalui distribusi sinyal yang digerakkan backplane.
Penjelasan Akhiran & Matriks Model
-
S = Konfigurasi perangkat keras tipe standar
-
6 = Adaptor antarmuka kabel sinyal disertakan, tanpa proteksi ledakan
-
3 = Kepatuhan ISA Standard G3, suhu pengoperasian -20 hingga 70 degC
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| ModelBrand |
Yokogawa SDV541-S63 |
| Asal |
Tidak ditentukan |
| Berat |
0,3 kg |
| Dimensi |
Tidak ditentukan |
| Suhu Pengoperasian |
-20 hingga 70 degC |
| Konsumsi Daya |
300 mA maks (5 V DC), 150 mA maks (24 V DC) |
| Saluran Output |
16-saluran |
| Tipe Output |
Output digital 24 V DC |
| Isolasi |
Isolasi modul diimplementasikan |
Isolasi Saluran-ke-Saluran dan Arsitektur Output Backplane
SDV541-S63 menggunakan isolasi elektrik tingkat modul untuk memisahkan sirkuit output lapangan dari logika backplane internal. Penahapan output digerakkan melalui elemen pengalihan terkontrol dengan perilaku sinking/sourcing arus yang ditentukan per grup saluran. Integritas sinyal dipertahankan melalui penghalang pemisah internal yang dimaksudkan untuk mengurangi kopling elektrik antar-saluran selama peristiwa pengalihan beban secara bersamaan.
Pertanyaan yang Sering Diajukan
T: Bisakah SDV541-S63 mendukung penggantian hot-swap selama operasi sistem?
J: Kemampuan hot-swap tergantung pada desain unit dasar host. Modul itu sendiri tidak mendefinisikan logika penyisipan panas independen; dukungan backplane diperlukan.
T: Apa perilaku beban maksimum per saluran output?
J: Karakteristik beban ditentukan oleh pengkabelan lapangan eksternal dan batas penggerak output sirkuit pengalihan 24 V DC; isolasi saluran dipertahankan pada tingkat modul.
T: Apakah modul ini mendukung output tegangan campuran?
J: Tidak. Struktur output hanya tetap pada pengalihan digital 24 V DC.
Pedoman Pemasangan Lapangan
-
Pasang modul hanya ke slot unit dasar I/O Yokogawa yang kompatibel.
-
Pastikan daya dilepaskan dari backplane sebelum pemasangan atau pelepasan.
-
Pertahankan pelindung dan pembumian yang benar dari adaptor antarmuka kabel lapangan.
-
Arahkan pengkabelan output secara terpisah dari konduktor daya dengan noise tinggi.
-
Verifikasi stabilitas suplai lapangan 24 V DC sebelum menyalurkan daya ke saluran output.
