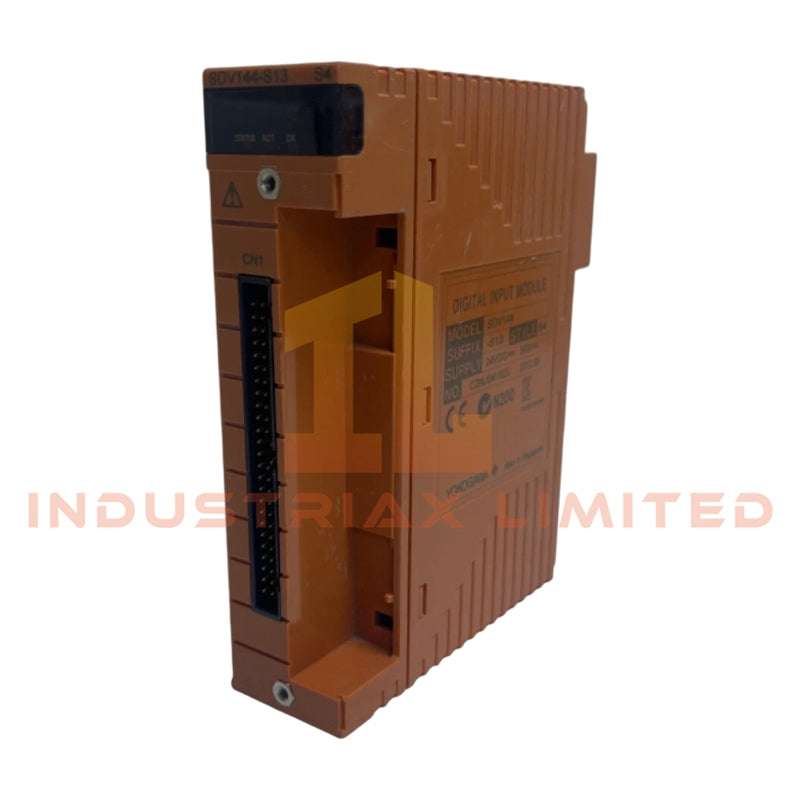

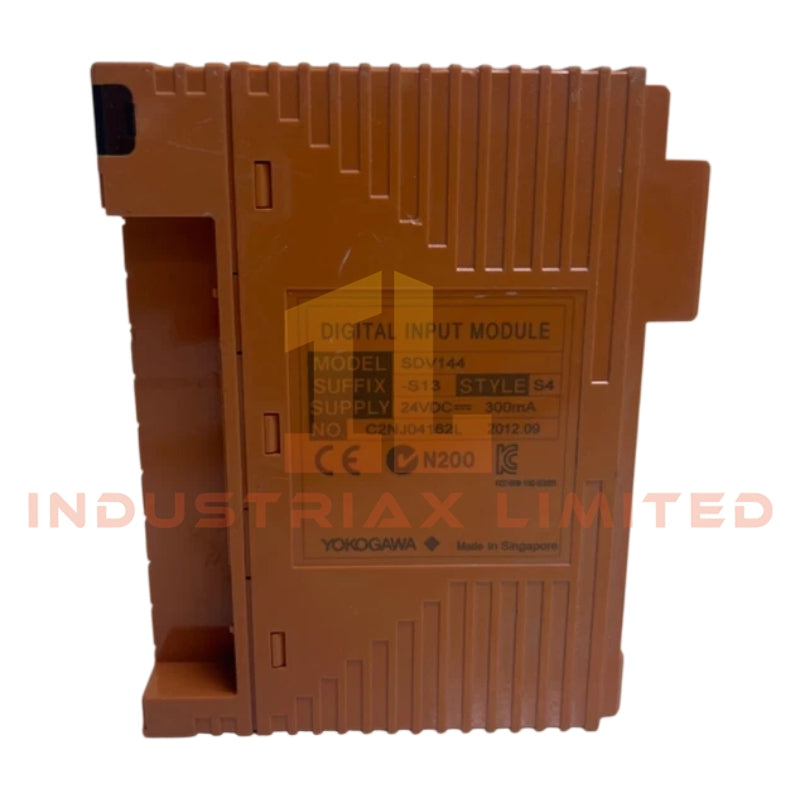

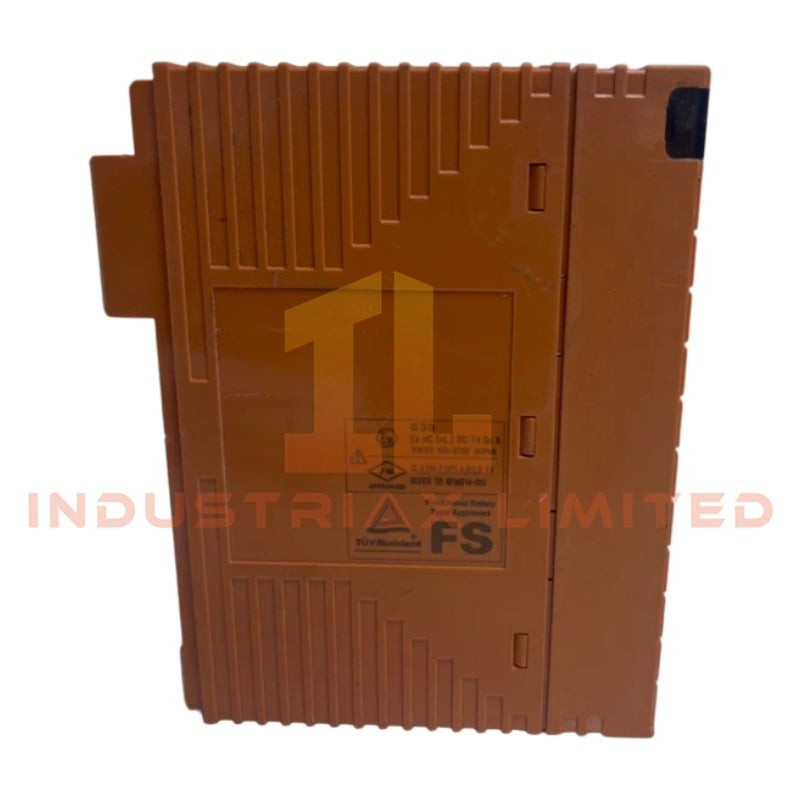

Modul Input Digital Yokogawa SDV144-S13
Dikonfigurasi untuk akuisisi sinyal diskrit dalam antarmuka input lapangan dalam subsistem I/O DCS Yokogawa, Yokogawa SDV144-S13 (Modul Input Digital SDV144) menyediakan eksekusi fisik/elektrik langsung untuk pemantauan input kontak tanpa tegangan 16 saluran.
Rincian Akhiran & Matriks Model
Model SDV144-S13 adalah varian konfigurasi tetap dari keluarga modul input digital SDV144.
Tidak ada data segmentasi akhiran fungsional tambahan yang disediakan selain kode identifikasi perangkat keras S13.
Arsitektur elektrik dan saluran ditentukan pada tingkat model dasar.
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| Merek Model |
Yokogawa |
| Asal |
Jepang |
| Berat |
Sekitar 0,36 kg (tipe blok terminal), 0,41 kg (dengan adaptor kabel sinyal) |
| Konsumsi Daya |
290 mA maks (5 VDC), 140 mA maks (24 VDC) |
| Saluran Input |
16 saluran input digital terisolasi |
| Tipe Input |
Kontak tanpa tegangan |
| Resistansi ON |
1 kOhm maks |
| Resistansi OFF |
100 kOhm min |
| Suplai Eksternal |
24 VDC +20% / -10% |
| Batas Tegangan Input |
30 VDC sesaat maks |
| Waktu Respons Input |
40 ms maks |
| Tegangan Tahan |
2 kVAC (1 menit, saluran terhubung secara kolektif) |
Arsitektur Isolasi Saluran ke Saluran Yokogawa
SDV144-S13 mengimplementasikan arsitektur saluran input terisolasi yang konsisten dengan filosofi desain I/O proses Yokogawa. Setiap saluran input dilepaskan secara elektrik untuk mengurangi interferensi lintas-saluran dalam kondisi sinyal kontak campuran. Tahap input mendukung eksitasi loop 24 VDC melalui suplai eksternal, memungkinkan deteksi stabil kondisi kontak kering di lingkungan bising industri. Desain isolasi meminimalkan kopling sinyal di seluruh konfigurasi backplane I/O yang padat dalam sistem kontrol terdistribusi, menjaga perilaku akuisisi status yang deterministik selama peristiwa switching simultan.
Pertanyaan yang Sering Diajukan
T: Dapatkah modul SDV144-S13 mendukung hot-swapping dalam rak yang dialiri daya?
J: Modul ini dirancang untuk pemasangan di rak I/O Yokogawa; kemampuan hot-swap tergantung pada jenis rak sistem dan implementasi backplane. Isolasi elektrik tidak menyiratkan dukungan penyisipan langsung.
T: Apa pentingnya waktu respons input 40 ms?
J: Respons maksimum 40 ms mendefinisikan jendela penyaringan sinyal dan debounce untuk pengenalan status kontak, membatasi transisi palsu pada input sakelar mekanis.
T: Apakah setiap saluran memerlukan daya eksternal independen?
J: Tidak. Modul ini menggunakan suplai eksternal 24 VDC bersama untuk semua saluran input dengan batasan kapasitas arus umum 200 mA.
Pedoman Pemasangan di Lapangan
-
Pastikan suplai 24 VDC tetap dalam toleransi +20% / -10% sebelum mengalirkan daya ke modul.
-
Pertahankan terminasi pelindung pada titik pentanahan yang ditentukan untuk mengurangi kebisingan yang diinduksi pada saluran kontak kering.
-
Gunakan kabel twisted pair untuk jalur input jarak jauh untuk meminimalkan kopling elektromagnetik.
-
Verifikasi bahwa resistansi kontak tanpa tegangan memenuhi ambang ON/OFF sebelum commissioning.
-
Hindari merutekan kabel input sejajar dengan jalur penggerak tegangan tinggi atau frekuensi tinggi.
-
Kencangkan terminal penjepit tekanan sesuai dengan spesifikasi mekanis rak Yokogawa untuk memastikan integritas kontak yang stabil.
