Keterangan
Deskripsi Produk
Gambaran Umum

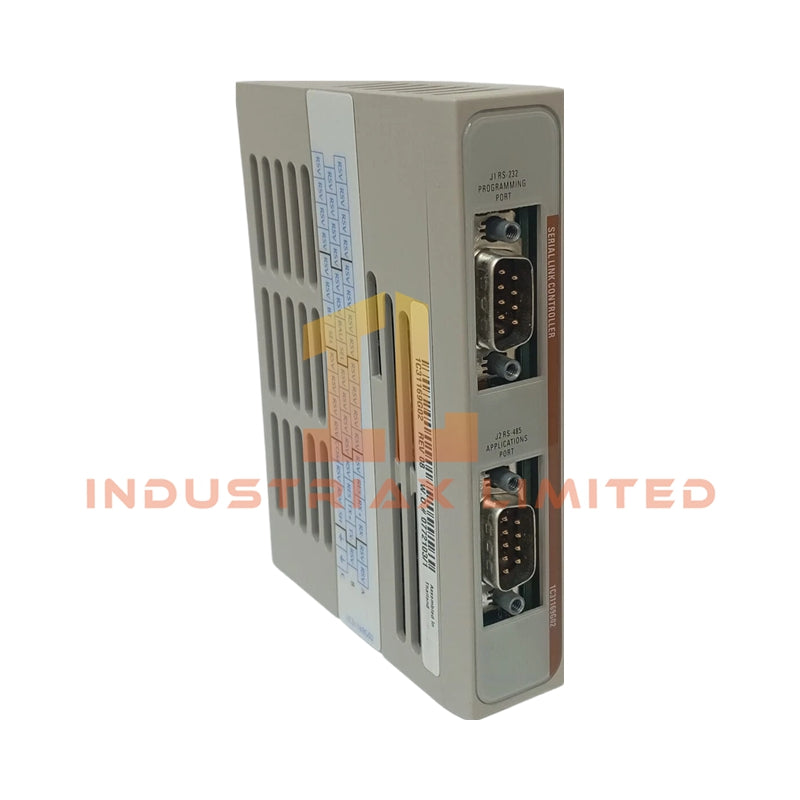

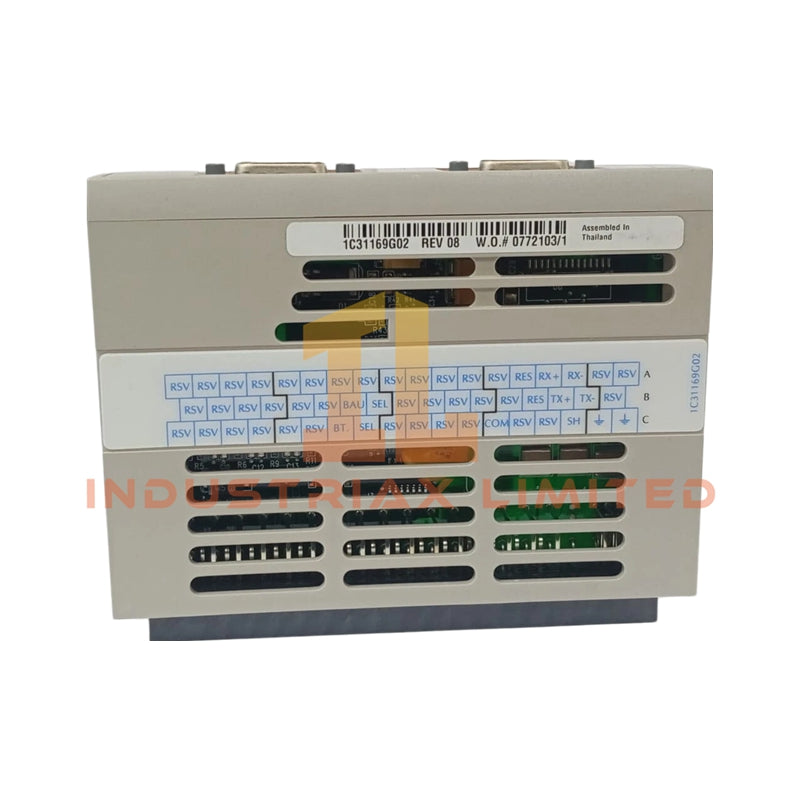

Ovation 1C31169G02 adalah pengontrol tautan serial dengan keandalan tinggi yang dirancang untuk jaringan komunikasi industri. Perangkat ini mendukung koneksi RS-485 dan RS-422 full-duplex empat-kabel, menghasilkan transmisi data yang kuat di lingkungan yang menantang. Dirancang untuk sistem kontrol dan pemantauan presisi, pengontrol ini memastikan integritas sinyal dan konfigurasi terminasi yang fleksibel.
Fitur Utama
-
Kompatibel dengan jaringan RS-485 dan RS-422
-
Resistor terminasi yang dapat dipilih pengguna untuk jalur pemancar dan penerima
-
Mendukung komunikasi full-duplex melalui koneksi empat-kabel
-
Terminasi yang dapat dikonfigurasi dengan jumper untuk kinerja jaringan yang disesuaikan
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Protokol Transmisi |
RS-485 / RS-422 |
| Konfigurasi Tautan |
Full duplex empat-kabel |
| Terminasi Pemancar |
Jumper B14–B15: Terhubung = Diaktifkan, Tidak Terhubung = Dinonaktifkan (standar) |
| Terminasi Penerima |
Jumper A14–A15: Terhubung = Diaktifkan, Tidak Terhubung = Dinonaktifkan (standar) |
| Tegangan Operasi |
5V–12V catu daya industri tipikal (konfirmasi spesifik sistem) |
| Laju Data |
Hingga 10 Mbps (RS-422) / 1 Mbps (RS-485) tipikal |
| Suhu Operasi |
-40°C hingga +85°C |
| Pemasangan |
Pemasangan PCB dengan akses jumper |
Aplikasi
Ideal untuk otomatisasi pabrik, jaringan kontrol proses, sensor industri, dan modul komunikasi tertanam. Dapat digunakan dalam sistem kontrol terdistribusi yang memerlukan komunikasi full-duplex yang andal.
FAQ
Q: Dapatkah resistor terminasi dinonaktifkan?
A: Ya, kedua terminasi pemancar dan penerima dapat dipilih dengan jumper dan dinonaktifkan secara standar.
Q: Apakah ini mendukung RS-422 dan RS-485 secara bersamaan?
A: Perangkat ini mendukung RS-422 atau RS-485 melalui antarmuka empat-kabel; operasi full-duplex tersedia pada kedua protokol.
Q: Berapa panjang kabel maksimum yang direkomendasikan?
A: Untuk RS-485, hingga 1.200 meter pada 100 kbps; untuk RS-422, hingga 1.500 meter pada 10 Mbps tergantung pada jenis kabel dan topologi jaringan.
Perbandingan Model Serupa
-
1C31170G01 – Pengontrol RS-485 serupa, laju data lebih rendah, terminasi tetap
-
1C31168G03 – Hanya mendukung RS-485 half-duplex, terminasi yang dapat dipilih dengan jumper
