Deskripsi Produk

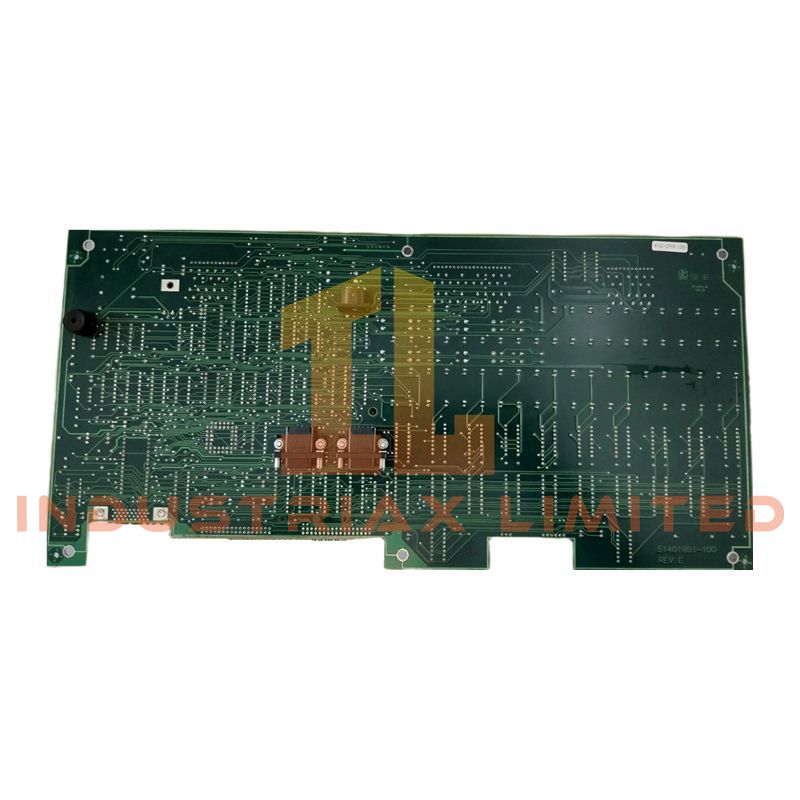

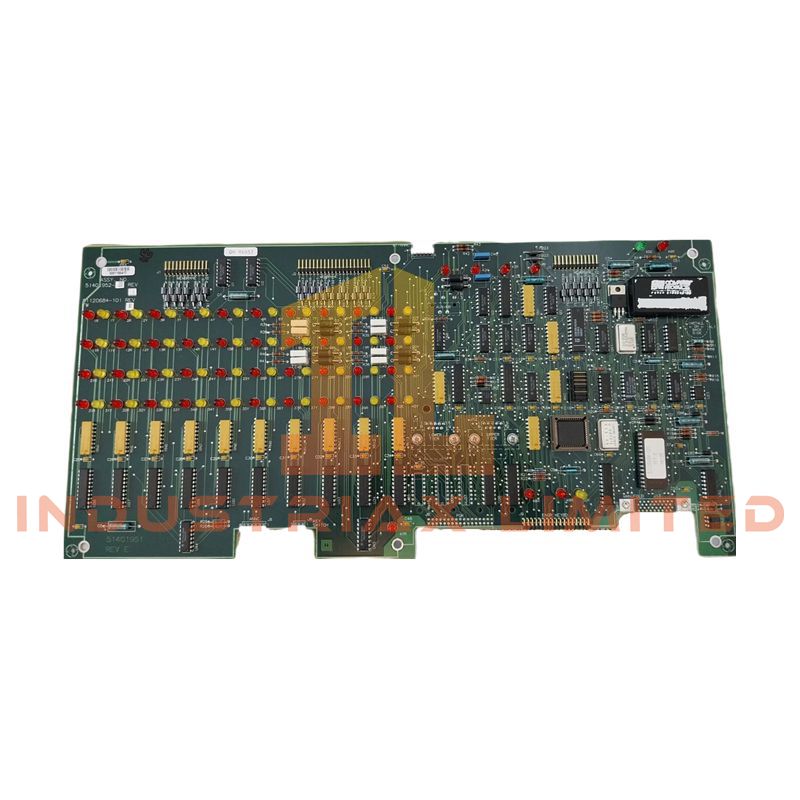

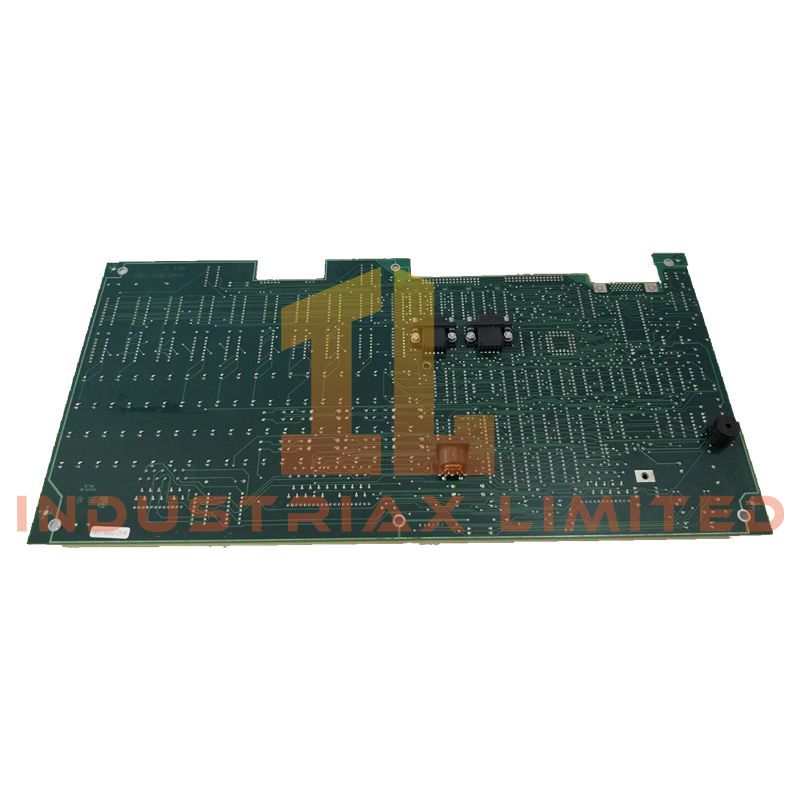

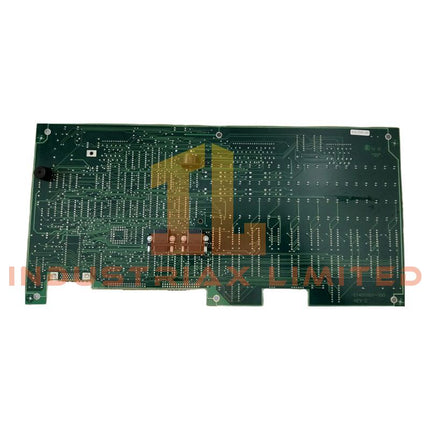

Itu Honeywell 51401952-200 Papan antarmuka keyboard adalah Papan Sirkuit Cetak (PCB) industri yang dirancang untuk integrasi konsol operator pada platform kontrol lama Honeywell. Modul ini menyediakan antarmuka elektronik yang diperlukan untuk menghubungkan keyboard membran ke furnitur operator Honeywell klasik yang digunakan dalam sistem kontrol terdistribusi.
Dirancang untuk pengoperasian yang andal di lingkungan industri yang menuntut, 51401952-200 Papan ini mendukung tata letak keyboard membran ABCDE dan QWERTY. Pemasangannya disederhanakan dengan mengirimkan sinyal daya dan komunikasi melalui satu koneksi kabel. Papan ini berkomunikasi menggunakan antarmuka RS-485 dan mendukung protokol Modbus RTU, memungkinkan interaksi yang andal dengan sistem I/O yang kompatibel.
Versi ini mewakili elektronik antarmuka keyboard yang telah diperbarui yang digunakan dalam infrastruktur konsol klasik Honeywell dan biasanya dipasang selama pemeliharaan, perbaikan, atau modernisasi kabinet kontrol lama.
Fitur Utama
• Kompatibel dengan tata letak keyboard membran ABCDE dan QWERTY
• Transmisi daya dan data terintegrasi melalui satu kabel.
• Komunikasi serial RS-485 dengan dukungan Modbus RTU
• Dirancang untuk furnitur konsol operator lama Honeywell
• Mendukung papan I/O Honeywell yang sesuai standar CE dan beberapa papan I/O non-CE tertentu.
• Desain PCB yang ringkas cocok untuk integrasi elektronik konsol.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Pabrikan |
Honeywell |
| Model |
51401952-200
|
| Jenis Produk |
Papan Sirkuit Tercetak Antarmuka Keyboard |
| Catu Daya |
24 VDC |
| Konsumsi Saat Ini |
Kira-kira 100 mA |
| Antarmuka Komunikasi |
RS-485 |
| Dukungan Protokol |
Modbus RTU |
| Jenis Keyboard yang Didukung |
Keyboard membran ABCDE, keyboard membran QWERTY |
| Jumlah Maksimum Perangkat yang Terhubung |
Hingga 128 |
| Berat |
0,22 pon |
| Suhu Operasional |
-20 °C hingga 60 °C |
| Suhu Penyimpanan |
-40 °C hingga 85 °C |
| Kelembaban |
0–95% tidak mengembun |
Kompatibilitas Sistem
Itu 51401952-200 PCB antarmuka keyboard dirancang untuk diintegrasikan dengan sistem konsol operator Honeywell dan mendukung beberapa platform I/O yang kompatibel, termasuk:
• Papan I/O EPDGC yang sesuai standar CE
• Papan EPDGP non-CE seperti 51304854-200 Dan 51304854-300
Kompatibilitas ini membuat papan tersebut cocok untuk mempertahankan lingkungan kontrol Honeywell lama sekaligus memungkinkan peningkatan sistem secara bertahap.
Area Aplikasi Khas
Modul antarmuka keyboard biasanya dipasang di stasiun operator dan furnitur kontrol yang digunakan dalam lingkungan kontrol proses industri.
Instalasi umum meliputi:
• Konsol operator Sistem Kontrol Terdistribusi (DCS)
• Ruang kendali pabrik pengolahan
• Sistem otomatisasi kilang dan petrokimia
• Stasiun pemantauan pembangkit listrik
• Pemasangan ulang kabinet kontrol industri
Pertanyaan yang Sering Diajukan (FAQ)
Apa fungsi utama dari papan Honeywell 51401952-200?
Perangkat ini menyediakan antarmuka elektronik yang menghubungkan keyboard membran ke sistem konsol operator Honeywell, memungkinkan input operator untuk fungsi kontrol dan pemantauan.
Tata letak keyboard mana yang didukung?
Modul ini mendukung keyboard membran bergaya ABCDE dan QWERTY yang digunakan pada furnitur konsol Honeywell.
Protokol komunikasi apa yang digunakan oleh papan tersebut?
Papan tersebut berkomunikasi melalui antarmuka serial RS-485 dan mendukung protokol Modbus RTU.
Apakah modul ini cocok untuk peningkatan sistem?
Ya. Papan ini sering dipasang saat melakukan perawatan atau peningkatan konsol operator Honeywell lama untuk memastikan kompatibilitas dengan perangkat keras I/O yang lebih baru dan sesuai standar CE.
