Keterangan
Ringkasan

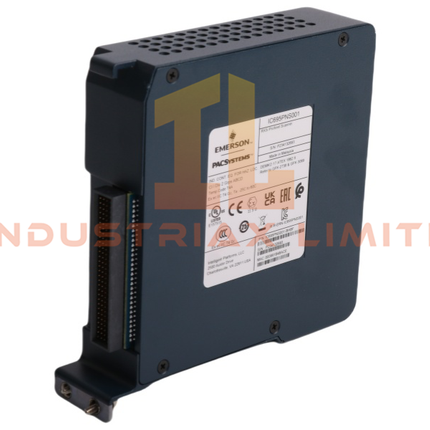

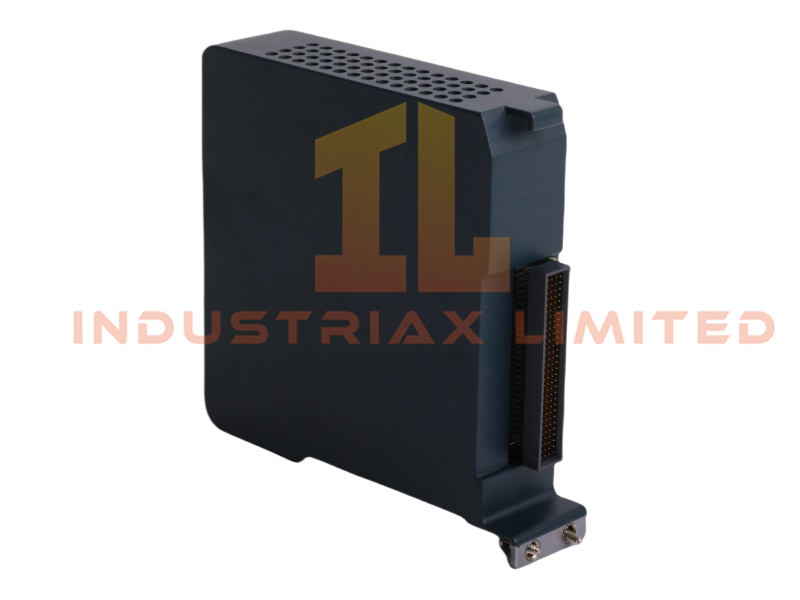

Modul Pemindai PROFINET IC695PNS001CA‑ABAH adalah antarmuka jaringan berkecepatan tinggi yang dirancang untuk platform otomatisasi PACSystems RX3i dari GE. Modul ini memungkinkan rak I/O jarak jauh—baik Seri 90‑30 maupun RX3i—untuk berkomunikasi dengan Pengontrol I/O PROFINET, memastikan pertukaran data deterministik melalui jaringan Ethernet industri. Modul ini terus-menerus memindai rak yang terhubung dan mempublikasikan data I/O pada kecepatan pembaruan yang ditentukan pengguna, mendukung kontrol waktu nyata dalam aplikasi yang menuntut.
Karakteristik Fungsional

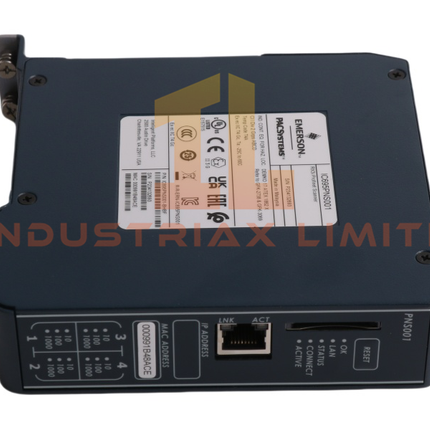

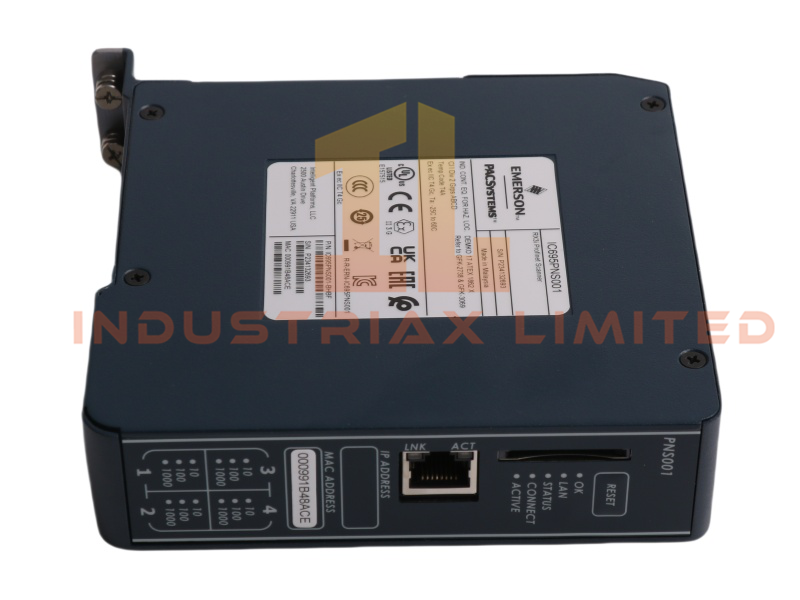

Dilengkapi dengan empat port switch Ethernet terintegrasi, modul ini mendukung media tembaga dan serat optik pada kecepatan 10/100/1000 Mbps. Fleksibilitas ini memungkinkan penerapan dalam berbagai topologi jaringan, termasuk line, star, dan ring PROFINET MRP (Media Redundancy Protocol). Port RJ-45 panel depan khusus menyederhanakan pembaruan firmware, sementara dukungan kartu SD memungkinkan penggantian modul yang cepat dengan secara otomatis memulihkan penamaan dan konfigurasi perangkat.
IC695PNS001CA‑ABAH menjaga perilaku I/O yang aman selama gangguan komunikasi dengan menerapkan status fail-safe yang telah ditentukan sebelumnya. IC ini sepenuhnya didukung oleh Proficy Machine Edition (PME), memungkinkan konfigurasi modul I/O jarak jauh dan diagnostik sistem secara mudah.
Fitur Lanjutan
Sementara varian PNS101 menambahkan perekaman Sequence-of-Events (SOE) dengan sinkronisasi waktu IRIG-B, IC695PNS001CA-ABAH berfokus pada pemindaian PROFINET berkinerja tinggi untuk tugas otomatisasi standar. Desainnya yang kokoh memastikan pengoperasian yang stabil di lingkungan dengan gangguan listrik, getaran, atau fluktuasi suhu.
Detail Mekanis dan Lingkungan
-
Dimensi: 7 × 13,3 × 13,5 cm
-
Berat: 0,52 kg
-
Dirancang untuk backplane RX3i
-
Port Ethernet kelas industri dengan switching terintegrasi
-
Slot kartu SD untuk portabilitas konfigurasi.
Spesifikasi Kinerja
-
Kecepatan jaringan: 10/100/1000 Mbps
-
Media yang didukung: Tembaga dan serat optik
-
Topologi: Rantai-bunga, bintang, cincin MRP
-
Perangkat lunak konfigurasi: Proficy Machine Edition
-
Penanganan I/O yang aman saat terjadi kehilangan jaringan
-
Kompatibilitas I/O jarak jauh: Seri 90-30 dan RX3i
Aplikasi
-
Sistem I/O terdistribusi
-
Jaringan PROFINET berkecepatan tinggi
-
Otomasi mesin dan kontrol gerak
-
Arsitektur kontrol proses dan DCS
-
Sistem Ethernet industri redundan atau berbasis cincin
Tabel Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
IC695PNS001CA‑ABAH
|
| Jenis Produk |
Modul Pemindai PROFINET |
| Seri |
PACSystems RX3i |
| Port Ethernet |
4 port switch (10/100/1000 Mbps) |
| Media yang Didukung |
Tembaga, serat optik |
| Topologi Jaringan |
Rantai bunga daisy, bintang, MRP |
| Konfigurasi |
Edisi Mesin Proficy |
| Dukungan Kartu SD |
Ya |
| Ukuran |
7 × 13,3 × 13,5 cm |
| Berat |
0,52 kg |
| Asal |
Amerika Serikat |
| Status |
Aktif |
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah modul ini mendukung penanda waktu SOE? J: Tidak. SOE dengan sinkronisasi IRIG-B hanya tersedia pada varian PNS101.
T: Dapatkah modul ini digunakan dengan I/O Seri 90-30 lama? J: Ya. Modul ini mendukung rak I/O jarak jauh Seri 90-30 dan RX3i.
T: Apa yang terjadi jika jaringan PROFINET mengalami gangguan? J: Modul akan menerapkan status keluaran pengaman yang telah ditentukan sebelumnya hingga komunikasi pulih.
