Keterangan
Ringkasan

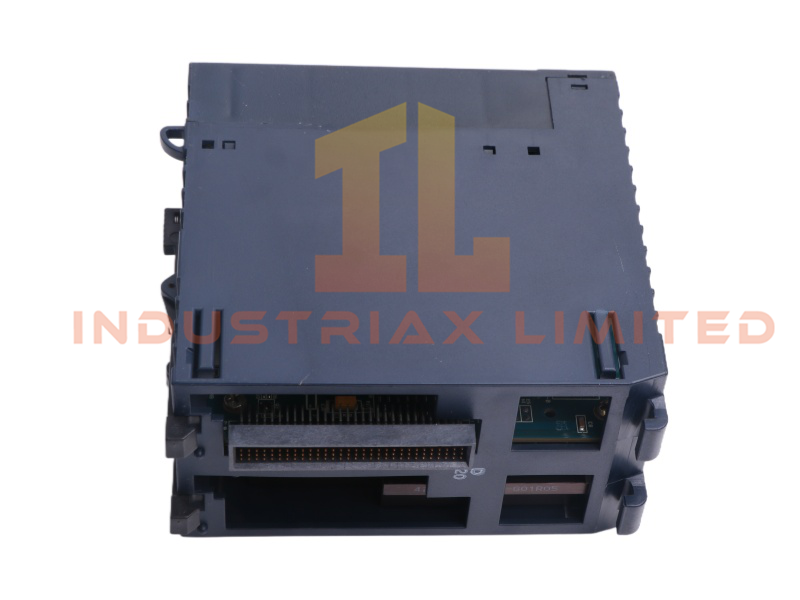

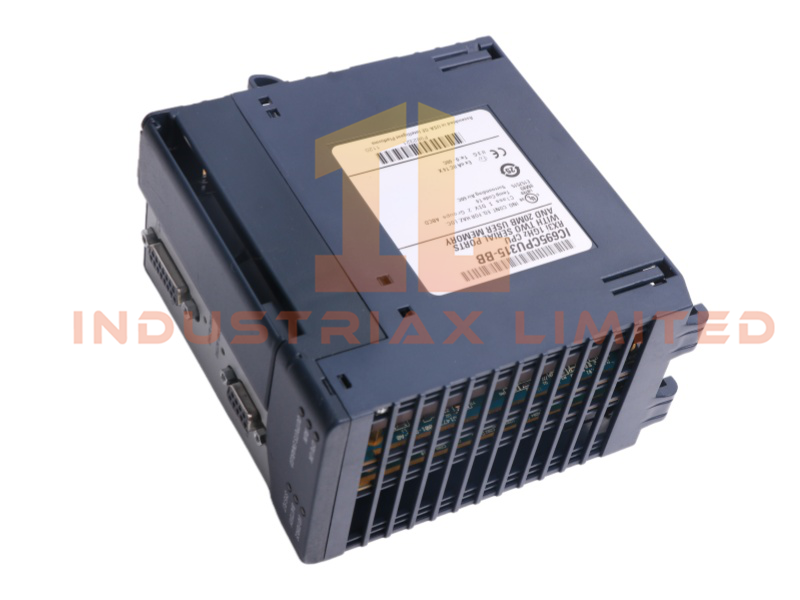

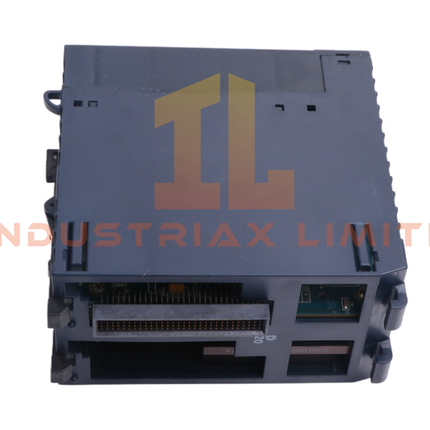

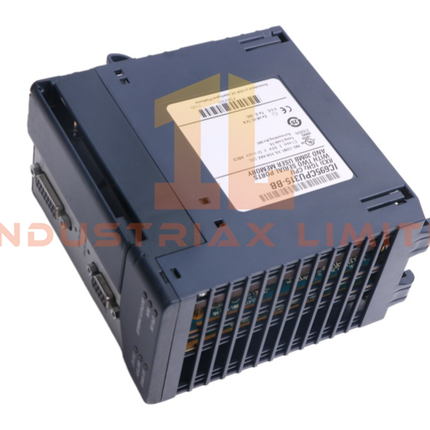

Modul CPU IC695CPU315‑BB adalah prosesor berkinerja tinggi yang dirancang untuk platform otomatisasi PACSystems RX3i dari GE. Dibangun di sekitar arsitektur Intel Celeron M 1,0 GHz, pengontrol ini memberikan daya komputasi yang dibutuhkan untuk kontrol mesin tingkat lanjut, eksekusi logika skala besar, dan tugas otomatisasi industri waktu nyata. Kombinasi sumber daya memori yang luas dan antarmuka komunikasi yang kuat membuatnya cocok untuk aplikasi kompleks dan intensif data.
Karakteristik Fungsional
Modul ini menyediakan memori pengguna sebesar 20 MB dan tambahan RAM non-volatil sebesar 20 MB, memungkinkan penyimpanan program logika besar, data historis, dan variabel sistem. Modul ini mendukung hingga 512 blok program, masing-masing dengan kapasitas 128 KB, memungkinkan para insinyur untuk menyusun aplikasi secara efisien.
Alokasi memori I/O meliputi:
-
32 kilobit untuk input/output diskrit (%I, %Q)
-
32 kiloword untuk input/output analog (%AI, %AQ)
IC695CPU315‑BB berkomunikasi melalui dua port serial onboard yang mendukung RS‑232 dan RS‑485, dengan opsi protokol seperti Modbus RTU slave, SNP, dan I/O serial standar. Antarmuka bus PCI berkecepatan tinggi memastikan transfer data yang cepat saat dipasang pada backplane RX3i yang kompatibel (IC695CHS012, IC695CHS016).
Integrasi dan Kompatibilitas Sistem
Keunggulan utama CPU ini adalah kompatibilitas mundur dengan modul I/O dan rak ekspansi Seri 90-30 GE yang sudah ada, sehingga menyederhanakan proyek modernisasi. Firmware dapat diperbarui di lapangan, memperpanjang masa operasional modul dan memastikan keselarasan dengan kebutuhan sistem yang terus berkembang.
Detail Kelistrikan dan Lingkungan
-
Konsumsi daya: 1,2 A pada 5 V DC
-
Suhu pengoperasian: 0°C hingga 60°C (32°F hingga 140°F)
-
Sesuai dengan standar RoHS.
-
Sesuai dengan standar PCI 2.2
Fitur Mekanis
-
Dimensi: 8,2 × 12,2 × 6 cm
-
Berat: 0,36 kg
-
Desain ringkas untuk kabinet kontrol yang padat.
-
Dirancang untuk backplane universal RX3i
Aplikasi
-
Kontrol mesin kecepatan tinggi
-
Sistem kendali terdistribusi (DCS)
-
Otomatisasi proses
-
Sistem kontrol gerak dan penggerak terkoordinasi
-
Peningkatan sistem Legacy Series 90-30
Tabel Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
IC695CPU315‑BB
|
| Jenis Produk |
Modul Prosesor CPU |
| Seri |
PACSystems RX3i |
| Prosesor |
Prosesor Intel Celeron M 1.0 GHz |
| Memori Pengguna |
20 MB |
| RAM Non-Volatil |
20 MB |
| Blok Program |
Hingga 512 (masing-masing 128 KB) |
| Port Serial |
RS‑232, RS‑485 |
| Protokol yang Didukung |
Modbus RTU slave, SNP, Input/Output Serial |
| Kompatibilitas Backplane |
IC695CHS012, IC695CHS016 |
| Konsumsi Daya |
1,2 A @ 5 V DC |
| Suhu Operasional |
0°C–60°C |
| Ukuran |
8,2 × 12,2 × 6 cm |
| Berat |
0,36 kg |
| Kepatuhan |
PCI 2.2, RoHS |
| Asal |
Amerika Serikat |
| Status |
Aktif |
Pertanyaan yang Sering Diajukan (FAQ)
T: Bisakah CPU ini menggantikan prosesor Seri 90-30 yang lebih lama? J: Ya. CPU ini mendukung I/O dan rak ekspansi Seri 90-30, sehingga ideal untuk peningkatan bertahap.
T: Apakah modul ini mendukung pembaruan firmware di lapangan? J: Ya. Firmware dapat diperbarui tanpa melepas CPU dari layanan.
T: Opsi komunikasi apa saja yang tersedia? J: Dua port serial (RS‑232/RS‑485) dengan berbagai protokol industri.
