Keterangan
Ringkasan

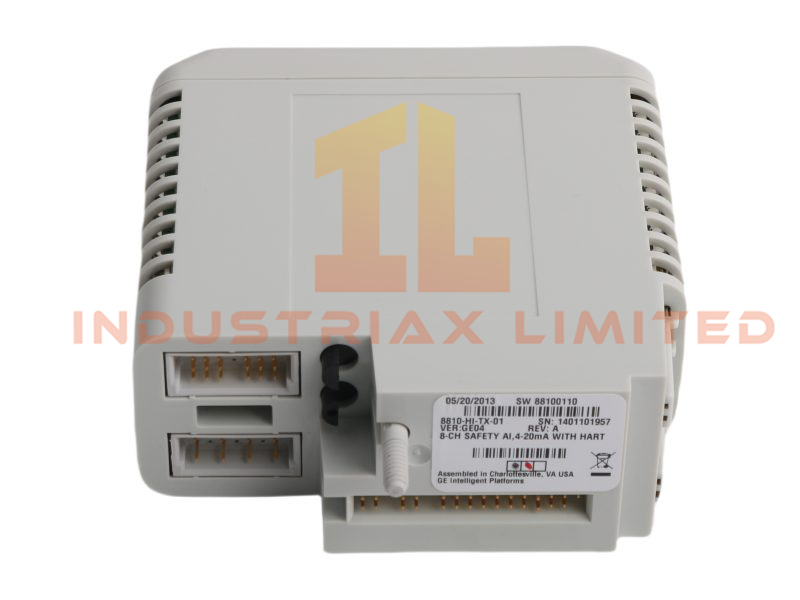

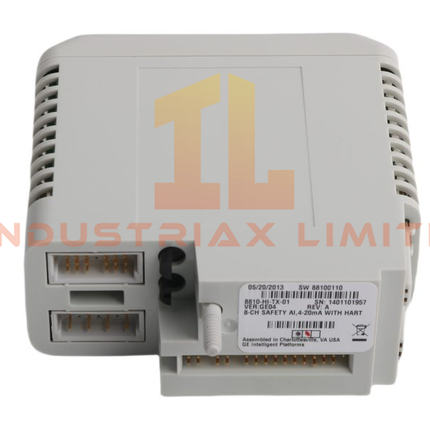

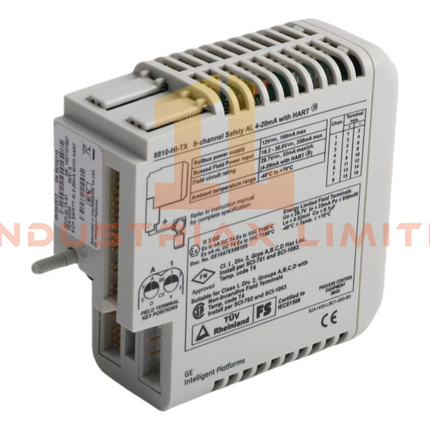

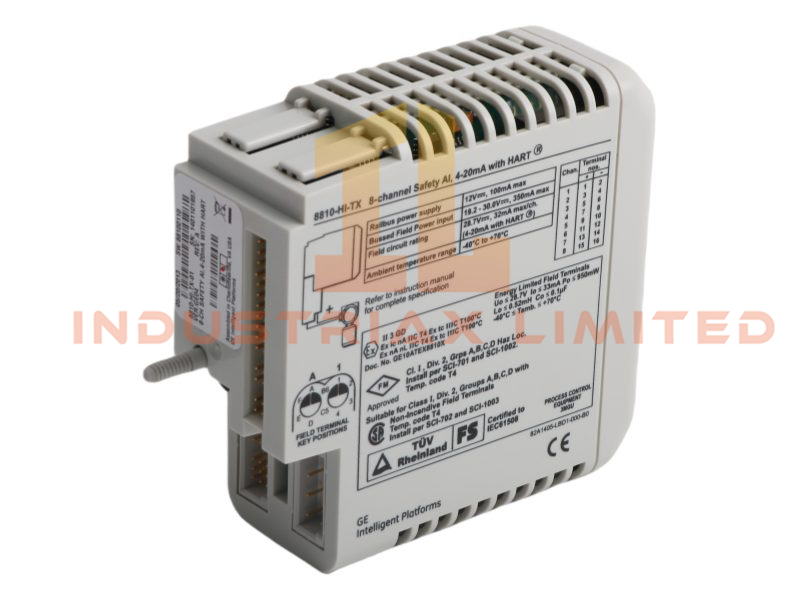

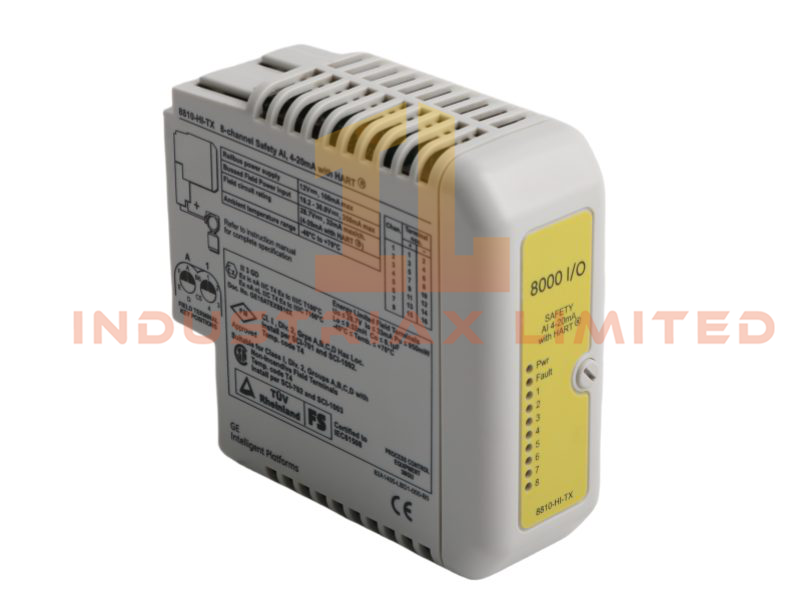

Modul Input Analog Keselamatan 8810-HI-TX merupakan bagian dari platform PACSystems SafetyNet milik GE, yang dirancang untuk aplikasi yang membutuhkan akuisisi sinyal tingkat SIL2 bersertifikasi. Modul ini menyediakan pemrosesan input lapangan analog yang aman dan menggabungkan diagnostik berbasis perangkat keras untuk memastikan perilaku yang dapat diprediksi di lingkungan yang kritis terhadap keselamatan. Modul ini dipasang pada dudukan khusus yang mengelola retensi mekanis dan jalur komunikasi internal.
Karakteristik Fungsional
Modul ini menawarkan delapan saluran input analog independen, masing-masing dipantau oleh rutinitas diagnostik mandiri berkelanjutan. Rutinitas ini memverifikasi integritas saluran, kesehatan sirkuit internal, dan status komunikasi. Jika terjadi kondisi yang dapat membahayakan keselamatan, 8810-HI-TX beralih ke keadaan aman dengan menghentikan pemindaian input dan mematikan daya output, sambil secara bersamaan merekam informasi diagnostik untuk analisis pasca-kejadian.
Modul ini beroperasi dalam arsitektur 1oo1D (one-out-of-one with diagnostics), menghilangkan kebutuhan akan justifikasi "terbukti dalam penggunaan" dan memastikan kepatuhan terhadap standar keselamatan modern. Pengkabelan lapangan dihubungkan melalui terminal yang dipasang di bagian depan, sementara Bussed Field Power (BFP) disuplai dari belakang melalui catu daya 24 VDC, yang biasanya disediakan oleh unit daya MTL 8914-PS-AC.
Fitur Keselamatan dan Pemeliharaan
8810‑HI‑TX mendukung penggantian langsung di area berbahaya atau terklasifikasi, memungkinkan personel pemeliharaan untuk melepas atau memasang modul tanpa mengganggu saluran yang berdekatan atau pengoperasian sistem. Deteksi gangguan saluran terintegrasi terus memantau kondisi kabel, memungkinkan identifikasi dini sirkuit terbuka, korsleting, atau gangguan pentanahan.
Modul ini banyak digunakan dalam sistem pemecah logika FB-8800, di mana perilaku keselamatan deterministik dan arsitektur ketersediaan tinggi diperlukan.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
8810‑HI‑TX
|
| Jenis Produk |
Modul Input Analog Keamanan |
| Merek |
GE |
| Seri |
Jaringan Pengaman PACSystems |
| Ukuran |
37,8 × 23,2 × 1,5 cm |
| Berat |
0,6 kg |
| Asal |
Amerika Serikat |
| Kode HS |
8537101190 |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| Saluran |
8 input analog |
| Arsitektur |
1001D |
| Kebutuhan Daya |
Daya Lapangan Terhubung Bus 24 VDC |
| Diagnostik |
Pengujian mandiri internal lengkap dan pemantauan gangguan saluran |
| Kompatibilitas Sistem |
Pemecah logika DCS / FB‑8800 |
| Pesanan Minimum |
1 unit |
Skenario Aplikasi
-
Sistem pemutus darurat (ESD)
-
Sistem manajemen pembakaran (BMS)
-
Sistem perlindungan tekanan berintegritas tinggi (HIPPS)
-
Sistem instrumentasi keselamatan yang memerlukan kepatuhan SIL2
-
Instalasi di area berbahaya yang memerlukan penggantian modul secara langsung.
Pertanyaan yang Sering Diajukan (FAQ)
T: Tingkat keamanan apa yang didukung oleh modul ini? J: Modul ini dirancang untuk aplikasi SIL2 menggunakan arsitektur diagnostik 1oo1D.
T: Dapatkah modul diganti saat sistem masih beroperasi? J: Ya. Modul ini mendukung perawatan langsung tanpa memengaruhi modul lain pada unit pendukung.
T: Sumber daya apa yang dibutuhkan untuk Bussed Field Power? J: Catu daya 24 VDC yang teregulasi, biasanya dari unit MTL 8914‑PS‑AC.
