Ringkasan

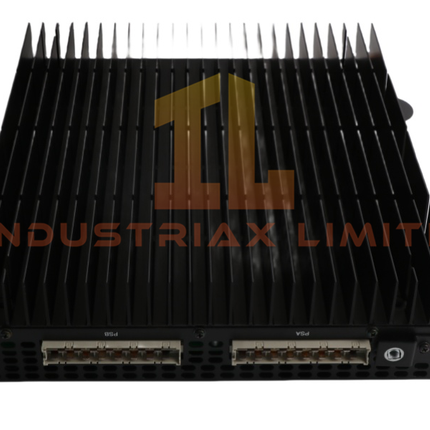

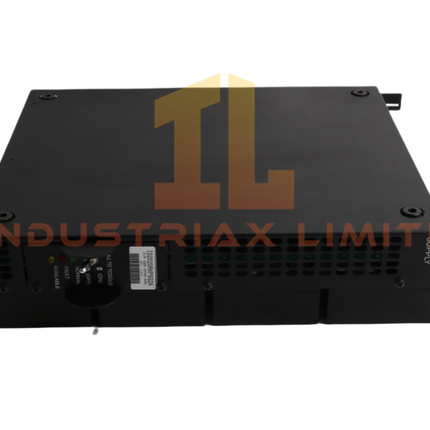

Modul Catu Daya Rak VME IS2020RKPSG1AK adalah unit konversi daya rancangan GE yang digunakan dalam arsitektur kontrol Mark VI. Modul ini menyediakan output DC teregulasi untuk rak kontrol berbasis VME dan perangkat periferal, memastikan operasi yang stabil dan tanpa gangguan di lingkungan turbin dan kontrol proses. Kemampuan multi-tegangan dan kecerdasan diagnostiknya menjadikannya komponen sentral dalam sistem kontrol ketersediaan tinggi.
Karakteristik Fungsional
Modul ini mendistribusikan beberapa output DC terisolasi yang dibutuhkan oleh elektronik rak VME, termasuk +5 V, ±12 V, ±15 V, dan ±28 V. Output tegangan tinggi tambahan (335 VDC) tersedia untuk perangkat keras deteksi api. IS2020RKPSG1AK mendukung opsi catu daya input ganda—24 VDC atau 125 VDC—memungkinkan integrasi fleksibel ke dalam berbagai arsitektur daya.
Secara internal, unit ini menggabungkan beberapa tahap konversi 28 VDC dan bagian keluaran yang dapat dikonfigurasi untuk beban eksternal. Pendinginan dikelola secara otomatis melalui kipas yang terpasang pada rak yang aktif berdasarkan kebutuhan termal, sehingga meningkatkan efisiensi dan memperpanjang umur komponen.
Perlindungan dan Diagnostik
Sistem catu daya ini mencakup sistem proteksi multi-level yang dirancang untuk mengisolasi kerusakan dan menjaga kontinuitas sistem:
-
Pemulihan otomatis untuk gangguan sementara
-
Reset manual untuk kesalahan yang dapat dipulihkan
-
Penguncian untuk kegagalan yang tidak dapat dipulihkan yang memerlukan penggantian modul.
Mode yang dapat dipilih melalui jumper memungkinkan pengguna untuk beralih antara pengoperasian rak standar dan mode output terisolasi untuk memberi daya pada perangkat eksternal. Pemantauan status tersedia melalui konektor khusus pada panel depan.
Detail Mekanik dan Instalasi
Modul ini dibangun dengan casing yang diperkuat dan cocok untuk lingkungan industri. Bentuknya sesuai dengan rakitan rak VME standar yang digunakan dalam sistem Mark VI.
| Parameter |
Spesifikasi |
| Model |
IS2020RKPSG1AK
|
| Jenis Produk |
Modul Catu Daya Rak VME |
| Merek |
GE |
| Seri |
Multilin / Mark VI |
| Ukuran |
8,5 × 33,3 × 40 cm |
| Berat |
7,24 kg |
| Asal |
Amerika Serikat |
| Kode HS |
Nomor telepon 8537101190 |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| Tegangan Masukan |
24 VDC atau 125 VDC |
| Tegangan Keluaran |
+5 V, ±12 V, ±15 V, ±28 V, opsional 335 VDC |
| Suhu Operasional |
0–60°C |
| Kompatibilitas Sistem |
DCS / Mark VI |
| Pesanan Minimum |
1 unit |
| Pendinginan |
Kontrol kipas otomatis |
| Tingkat Diagnostik |
Sementara, dapat diatur ulang, permanen |
Skenario Aplikasi
-
Distribusi daya kendali turbin gas dan uap
-
Manajemen daya rak kontrol berbasis VME
-
Fasilitas pembangkit listrik yang membutuhkan pasokan DC yang redundan dan stabil.
-
Sistem kontrol proses minyak & gas
-
Platform otomatisasi industri yang menggunakan perangkat keras GE Mark VI
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah modul ini mendukung konfigurasi daya redundan? J: Ya. Modul ini dapat digunakan dalam arsitektur daya rak redundan tergantung pada desain sistem.
T: Bisakah output 335 VDC dinonaktifkan? J: Output tegangan tinggi bersifat opsional dan bergantung pada konfigurasi sistem dan persyaratan detektor api.
T: Apakah modul ini dapat diganti saat sistem beroperasi (hot-swap)? J: Kemampuan hot-swap bergantung pada konfigurasi rak tertentu; banyak rak Mark VI memerlukan pematian terkontrol sebelum penggantian.
