Keterangan
Ringkasan

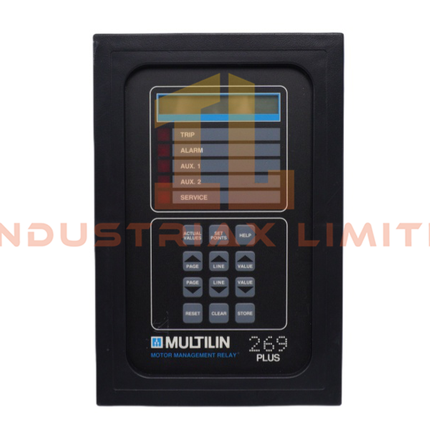

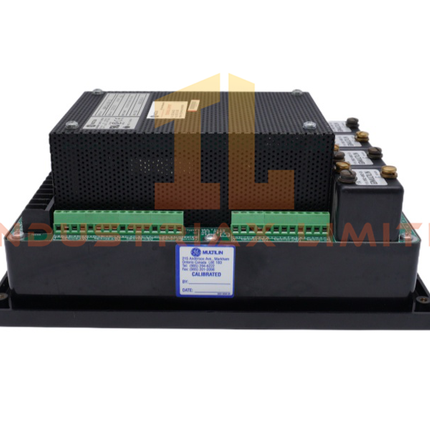

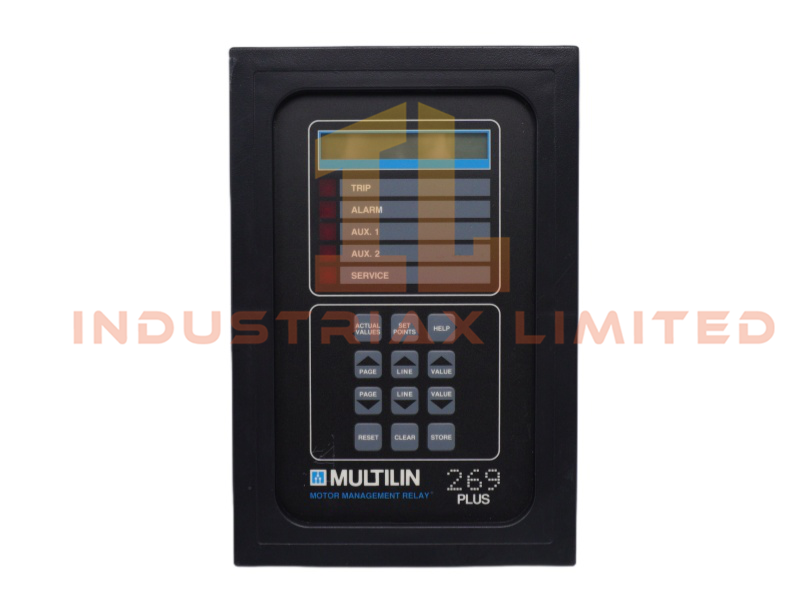

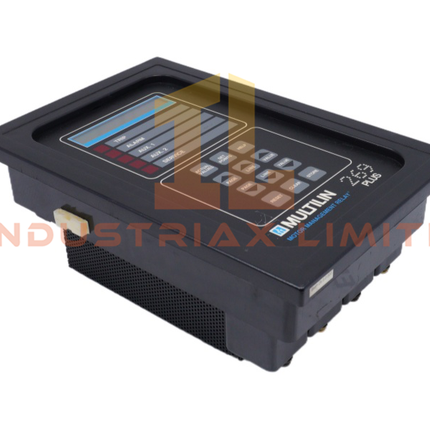

Relay Manajemen Motor 269PLUS‑100P‑120 adalah perangkat proteksi GE Multilin yang dirancang untuk melindungi motor AC berukuran sedang di lingkungan industri. Didesain dengan arsitektur berbasis mikroprosesor, relay ini menyediakan pemantauan termal, listrik, dan operasional yang komprehensif untuk memastikan kinerja motor yang andal dan mencegah kerusakan peralatan.
Karakteristik Fungsional
Relai ini menggabungkan input RTD platinum (100 Ω) dan algoritma pemodelan termal canggih untuk memberikan perlindungan beban berlebih yang akurat. Pengguna dapat memilih dari beberapa kurva beban berlebih atau menentukan FlexCurve khusus untuk menyesuaikan karakteristik motor tertentu. Fungsi perlindungan meliputi deteksi gangguan tanah, pemantauan pembalikan fasa, respons hubung singkat, dan pengawasan ketidakseimbangan/fasa tunggal.
Relay 269PLUS‑100P‑120 mendukung hingga 12 saluran RTD yang dapat diprogram. RTD 1–6 biasanya ditugaskan untuk pemantauan suhu lilitan stator, sedangkan RTD 7–10 dapat dikonfigurasi untuk pengukuran suhu bantalan, lingkungan sekitar, atau yang terkait dengan beban. Relay ini juga mencakup lima input digital, empat relay output, dan satu output analog untuk integrasi yang fleksibel ke dalam sistem kontrol.
Pemantauan dan Komunikasi
-
Pengukuran tegangan dan daya opsional
-
Pemantauan kapasitas termal dan arus
-
Perekaman peristiwa dan bentuk gelombang
-
Kompatibel dengan perangkat lunak EnerVista Integrator.
-
Mendukung konektivitas server OPC/DDE
Fitur-fitur ini memungkinkan komunikasi tanpa hambatan dengan PLC, sistem SCADA, dan platform pemantauan di seluruh pabrik.
Detail Kelistrikan dan Lingkungan
-
Daya kontrol: 120 V
-
Suhu pengoperasian: −25°C hingga +60°C
-
Kelembapan: 5–95% RH, tidak mengembun
-
Dimensi: 8,2 × 12,2 × 6 cm
-
Berat: 0,36 kg
Fitur Kinerja dan Perlindungan
Relai meningkatkan keandalan motor melalui:
-
Alarm pra-perjalanan
-
Kemampuan memulai ulang darurat
-
Pengaturan waktu penguncian yang dapat disesuaikan
-
Deteksi arus kurang/kehilangan beban
-
Relai pengaman dan alarm
Kemampuan ini mendukung pemeliharaan prediktif dan mengurangi waktu henti yang tidak direncanakan.
Aplikasi
-
Motor AC tegangan menengah dan tegangan rendah
-
Pompa, kompresor, konveyor, dan kipas angin
-
Peralatan proses industri
-
Pusat kendali motorik (MCC)
-
Sistem perlindungan motor terintegrasi DCS dan SCADA
Tabel Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
269PLUS‑100P‑120
|
| Jenis Produk |
Relai Manajemen Motor |
| Seri |
GE Multilin |
| Masukan RTD |
12 yang dapat diprogram |
| Input Digital |
5 |
| Relai Keluaran |
4 |
| Output Analog |
1 |
| Kurva Beban Berlebih |
8 standar + FlexCurve |
| Suhu Operasional |
−25°C hingga +60°C |
| Ukuran |
8,2 × 12,2 × 6 cm |
| Berat |
0,36 kg |
| Asal |
Amerika Serikat |
| Status |
Aktif |
Pertanyaan yang Sering Diajukan (FAQ)
T: Dapatkah relay ini terintegrasi dengan sistem PLC atau SCADA modern ? J: Ya. Relay ini mendukung EnerVista Integrator, server OPC/DDE, dan antarmuka komunikasi standar.
T: Berapa banyak RTD yang dapat dipantau? J: Hingga 12 RTD, dengan penugasan fleksibel untuk pemantauan stator, bantalan, dan lingkungan sekitar.
T: Apakah relay ini mendukung kurva beban berlebih khusus? J: Ya. Pengguna dapat mengkonfigurasi FlexCurve agar sesuai dengan karakteristik motor tertentu.
