Keterangan
Ringkasan

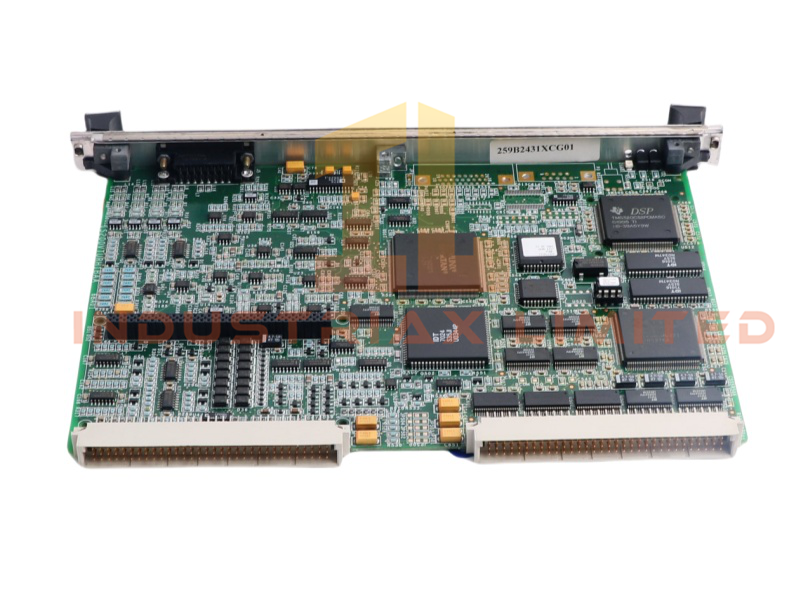

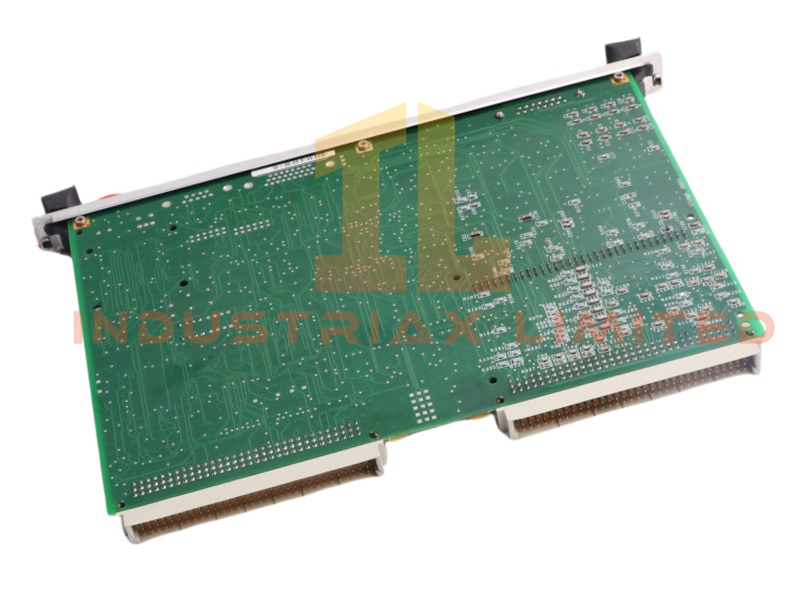

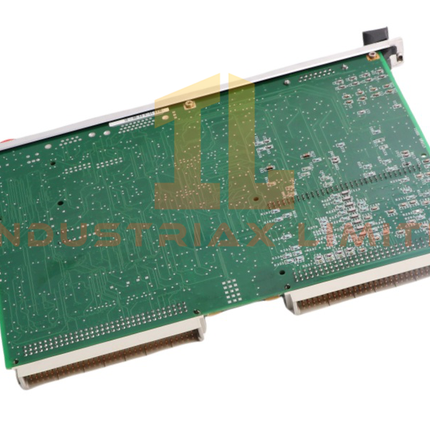

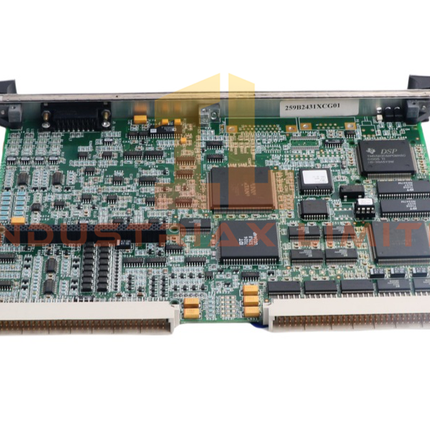

Kartu Proteksi Turbin IS200VTURH1BAA adalah modul trip dan pemantauan khusus yang dikembangkan oleh General Electric untuk platform kontrol turbin Mark VI/Mark VIe. Dirancang untuk mendukung aplikasi turbin gas dan uap, papan ini menyediakan proteksi kecepatan berlebih dengan presisi tinggi, pemrosesan deteksi nyala api, dan pemantauan tegangan poros dalam loop keselamatan kritis.
Karakteristik Fungsional
Kartu proteksi ini mengelola berbagai fungsi keselamatan khusus turbin. Kartu ini memproses sinyal dari sensor kecepatan magnetik pasif di berbagai rentang frekuensi dan mendukung deteksi kecepatan berlebih dengan akurasi tinggi. Modul ini juga terhubung dengan perangkat deteksi api dan sensor arus poros, memungkinkan pemantauan kondisi turbin secara komprehensif.
Dalam arsitektur TMR redundan, IS200VTURH1BAA mengoperasikan sembilan relai magnetik untuk memastikan eksekusi trip yang toleran terhadap kesalahan. Sistem simpleks menggunakan tiga relai, mempertahankan kemampuan trip yang andal sekaligus mengurangi kompleksitas perangkat keras. Papan ini juga mendukung fungsi sinkronisasi dan kontrol pemutus sirkuit ketika dipasangkan dengan papan terminal yang kompatibel.
Detail Kelistrikan dan Kinerja
-
Rentang kecepatan input: 2 Hz hingga 20 kHz
-
Akurasi: ±0,05%
-
Kecepatan minimum yang dapat dideteksi: sekitar 2 RPM (sensitivitas 27 mV)
-
Konfigurasi relai: 3 (simplex) atau 9 (TMR) relai magnetik
-
Dukungan deteksi api: hingga 8 detektor Geiger-Mueller
-
Kemampuan pemantauan tegangan/arus poros
-
Suhu pengoperasian: 0°C hingga 60°C
Fitur Mekanis dan Instalasi
-
Dimensi: 2,1 × 18,6 × 26,1 cm
-
Berat: 0,3 kg
-

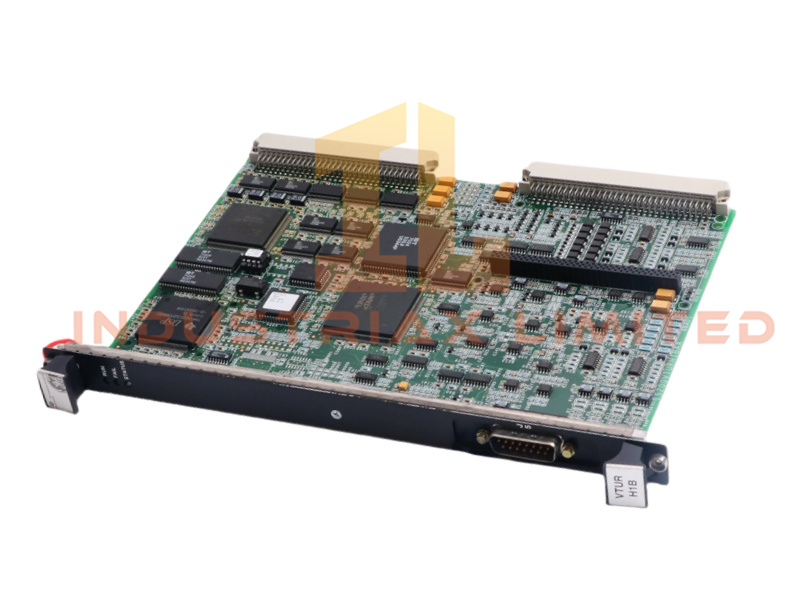

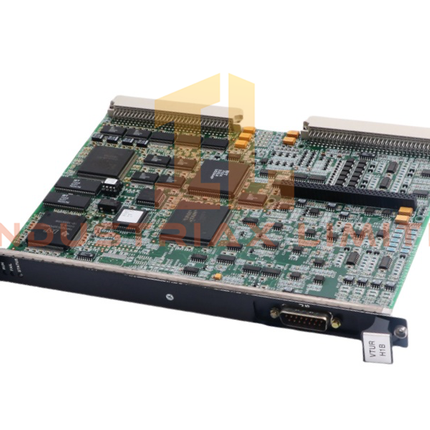

Indikator panel depan: LED RUN / FAIL / STATUS
-
Konektor panel depan: Antarmuka D-shell
-
Pemasangan: VME dipasang pada rak dengan pengunci tuas dan sekrup terpasang.
-
PCB yang dilapisi konformal untuk ketahanan terhadap lingkungan.
Integrasi Sistem
IS200VTURH1BAA terintegrasi langsung dengan sistem Speedtronic™ Mark VI/Mark VIe, memungkinkan diagnostik waktu nyata, logika trip terkoordinasi, dan komunikasi tanpa hambatan dengan TRPG dan papan terminal proteksi turbin lainnya. Struktur revisinya (B/A/A) mempertahankan kompatibilitas mundur dengan versi perangkat keras sebelumnya.
Aplikasi
-
Proteksi kecepatan berlebih turbin gas
-
Sistem trip turbin uap
-
Pemrosesan deteksi api
-
Sinkronisasi generator dan kontrol pemutus sirkuit
-
Pemantauan tegangan dan arus poros
-
Arsitektur keselamatan turbin TMR dan simpleks
Tabel Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
IS200VTURH1BAA
|
| Jenis Produk |
Kartu Trip & Perlindungan Turbin |
| Seri |
Mark VI |
| Rentang Input Kecepatan |
2 Hz–20 kHz |
| Ketepatan |
±0,05% |
| Deteksi Kecepatan Minimum |
~2 RPM |
| Dukungan Detektor Api |
8 detektor GM |
| Jumlah Estafet |
3 (simplex) / 9 (TMR) |
| Suhu Operasional |
0°C–60°C |
| Ukuran |
2,1 × 18,6 × 26,1 cm |
| Berat |
0,3 kg |
| Perlindungan PCB |
Lapisan konformal |
| Asal |
Amerika Serikat |
| Sistem |
DCS |
| Status |
Aktif |
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah papan ini kompatibel dengan turbin gas dan turbin uap ? J: Ya. Papan ini mendukung pemantauan kecepatan berlebih, nyala api, dan tegangan poros untuk kedua jenis turbin.
T: Apakah pemasangan papan ini mengharuskan sistem dimatikan ? J: Pemasangan harus dilakukan dengan rak VME dalam keadaan mati untuk memastikan keamanan dan mencegah kerusakan.
T: Dapatkah modul ini digunakan dalam sistem TMR ? J: Ya. Modul ini mendukung redundansi TMR penuh dengan sembilan relai magnetik.
