Ikhtisar Produk

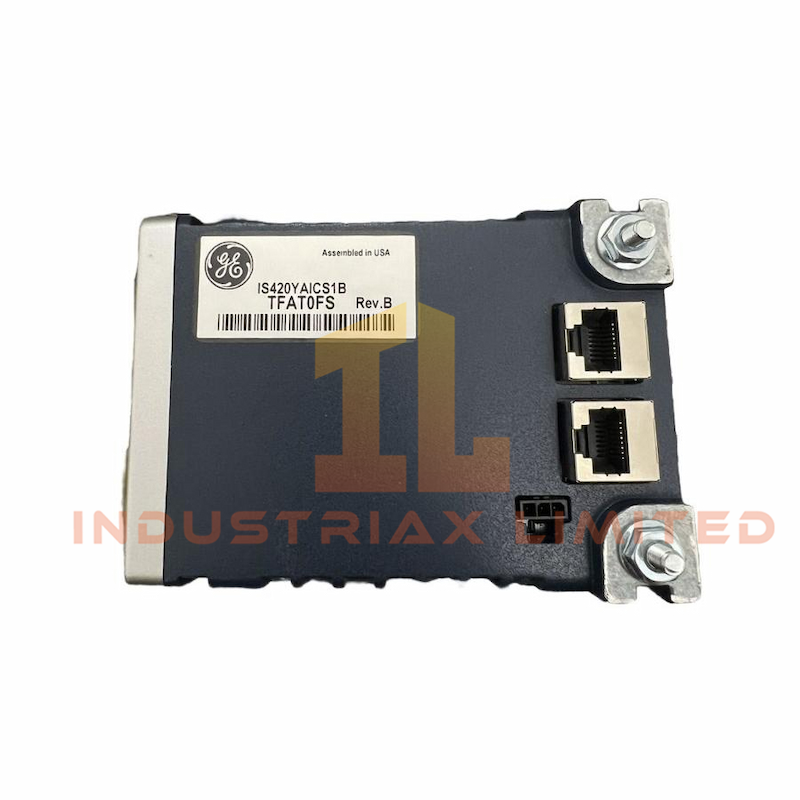

Itu IS420YAICS1B dari GE adalah modul I/O analog berkinerja tinggi yang dirancang untuk Mark VIeS Sistem kontrol. Berfungsi sebagai antarmuka listrik antara satu atau dua jaringan Ethernet dan papan terminal I/O analog. Modul ini menggabungkan papan prosesor dan papan akuisisi yang dirancang khusus untuk fungsi input analog.
Modul ini mendukung hingga 10 input analog, dengan opsi konfigurasi fleksibel untuk sinyal tegangan dan arus. Delapan input pertama menerima loop arus ±5 V, ±10 V, atau 4–20 mA, sementara dua input terakhir mendukung ±1 mA atau 4–20 mA. Selain itu, modul ini menyediakan dua output loop arus 0–20 mA.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS420YAICS1B
|
| Kode Pemesanan |
IS420YAICS1B
|
| Seri |
Mark VIeS |
| Rentang Input Tegangan |
Tegangan ±10 V |
| Rentang Saat Ini |
20 mA |
| Ukuran |
Ukuran 8,3 cm × 4,2 cm × 12,2 cm |
| Berat |
340 gram |
| Masukan Analog |
10 total (8 dapat dikonfigurasi, 2 tetap) |
| Keluaran Analog |
2 keluaran loop arus (0–20 mA) |
| Port Ethernet |
Konektor RJ-45 ganda |
| Konektor Daya |
Masukan 3-pin |
| Konektor Keluaran |
Pin DC-37 ke papan terminal |
| Diagnostik |
Indikator LED |
Instalasi & Konfigurasi
Pasang IS420YAICS1B dengan aman dan hubungkan ke papan terminal menggunakan konektor pin DC-37. Gunakan port RJ-45 ganda untuk terhubung dengan satu atau dua jaringan Ethernet. Konfigurasikan jenis input melalui papan terminal dan pastikan penempatan resistor yang tepat untuk penginderaan loop arus.
Hubungkan modul melalui konektor 3-pin dan pantau status sistem menggunakan indikator LED internal. Desain ringkas ini menyederhanakan integrasi ke dalam kabinet kontrol dengan ruang terbatas.
Aplikasi & Kompatibilitas
Itu IS420YAICS1B ideal untuk otomasi industri, kontrol turbin, dan pemantauan proses. Terintegrasi dengan mulus dengan Mark VIeS sistem dan mendukung perolehan dan keluaran sinyal analog yang fleksibel.
Gunakan modul ini di lingkungan yang membutuhkan penanganan input analog yang presisi, komunikasi jaringan ganda, dan faktor bentuk yang ringkas. Modul ini mendukung konfigurasi simpleks dan redundan.
