Ikhtisar Produk

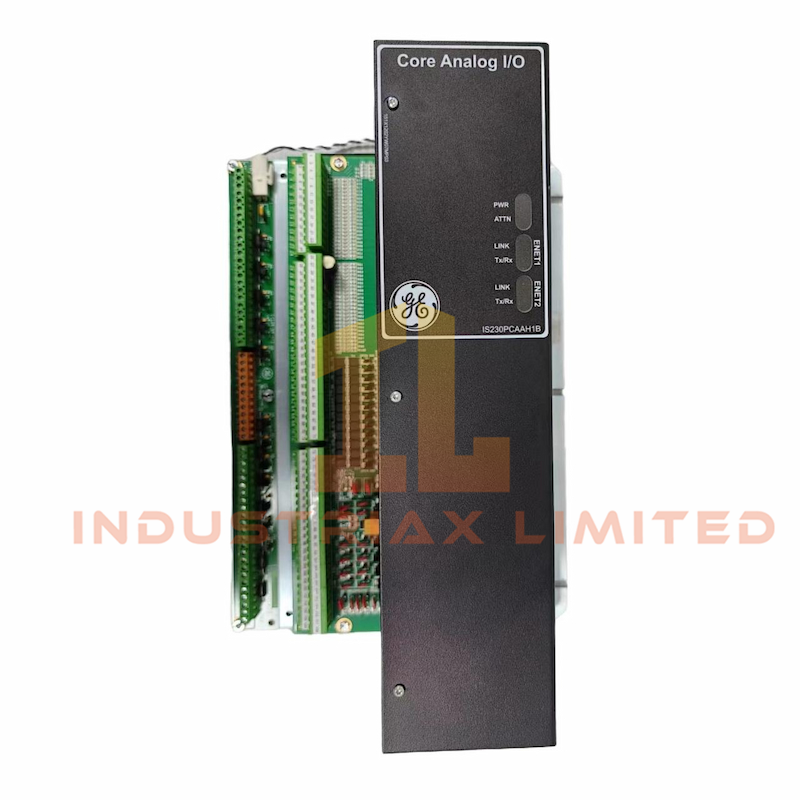

Itu GE IS230PCAAH1B Modul Analog Inti dari Seri Mark VIe Modul ini menyediakan I/O analog berdensitas tinggi untuk sistem kontrol turbin gas. Modul ini mengintegrasikan input termokopel, sensor seismik, eksitasi LVDT, input laju pulsa, dan output koil servo. Modul ini mendukung konfigurasi simpleks, ganda, dan TMR serta terhubung ke TCAT Dan TCAS papan terminal untuk distribusi sinyal kipas.
Desainnya yang kokoh mencakup dua port Ethernet RJ45, input daya 28V DC, dan 120 terminal bergaya Eropa untuk pemasangan kabel di lapangan. Modul ini menampung papan prosesor, dua papan I/O aplikasi, dan sebuah papan terminal, membentuk unit lengkap yang tidak dapat diservis.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Nomor Bagian |
IS230PCAAH1B
|
| Seri |
Mark VIe |
| Voltase |
Tegangan 24 V DC |
| Rentang Saat Ini |
4–20 mA |
| Ukuran |
Ukuran 33,2 cm × 17,8 cm × 26,5 cm |
| Berat |
4 kg |
Ikhtisar Antarmuka Sinyal
| Terminal PCAA |
Terminal TCAT |
| 25 masukan termokopel |
12 Input seismik kipas |
| 10 Input analog 4–20 mA |
24 Input analog kipas 4–20 mA |
| 2 Input analog ±10 V atau 4–20 mA |
Daya keluaran 12 24V pada 25 mA |
| 2 Output analog 4–20 mA |
3 Output pemungutan suara 4–20 mA |
| Keluaran daya 1 ±12 V |
12 Umpan balik LVDT yang dikipas |
| 6 keluaran eksitasi LVDT |
2 Input laju pulsa magnetik kipas |
| 6 keluaran driver koil servo |
1 Koneksi umum |
| 1 Input relai bunuh diri servo |
— |
| 2 input pulsa TTL + daya |
— |
Aplikasi & Kompatibilitas
Itu IS230PCAAH1B Modul ini mendukung sistem kontrol turbin yang membutuhkan pemrosesan sinyal analog dengan akurasi tinggi. Modul ini terintegrasi dengan TCAT , TCAS , dan JGPA Papan untuk perluasan I/O dan distribusi daya. Gunakan modul ini dalam arsitektur kontrol terdistribusi untuk turbin gas, pemantauan getaran, dan regulasi servo.
Kompatibilitasnya dengan Mark VIe sistem memastikan penerapan yang lancar di seluruh platform otomasi industri.
